Cách đọc kí hiệu dây cáp điện



Xem ngay nếu bạn muốn biết cách đọc ký hiệu dây cáp điện!

Khoa học ngày càng phát triển nên chúng ta phải hiểu biết nhiều hơn để theo kịp thời đại. Một trong số ngành luôn cần thiết trong đời sống đó là điện lực. Trong một số trường hợp, bạn sẽ phải tiếp xúc với dây cáp điện và cần biết cách đọc ký hiệu dây cáp điện. Nếu bạn muốn biết cách đọc thông số trên dây cáp điện thì tham khảo ngay bài viết dưới đây!

Cách đọc ký hiệu dây cáp điện nói chung

Bất kể ai cũng đều cần biết cách đọc ký hiệu dây cáp điện thường gặp sau đây:

  • Cu: Kí hiệu hóa học của vật liệu làm từ đồng.
  • PVC: Ký hiệu của nhựa tổng hợp (Polyvinyl hloride).
  • XLPE: Với dây điện và cáp điện sử dụng các dòng điện từ 2 pha trở lên thì sẽ dùng XLPE để làm chất cách điện cho các pha.
  • DATA: 2 lớp băng của cáp 1 lõi giáp với DATA làm bằng nhôm.
  • E: Phần chân tiếp đất của dây và cáp điện.
  • 20A: A(Ampe) là đơn vị đo cường độ dòng điện, 20A là tối đa.
  • P: Kí hiệu của pha. 1P là 1 pha.
  • MCCB: Viết tắt của aptomat khối (Moulded Case Circuit Breaker), dùng để ngắt mạch lớn đến 80KA.
  • MCB: Viết tắt của aptomat tép (Miniature Circuit Breaker), dùng để ngắt các dòng điện tải trọng nhỏ đến 10KA.



Một số kí hiệu khác

  • Thông số 0,6/1kV Cu/XLPE/PVC 3Cx50+1Cx25mm

0,6/1kV là điện áp điện áp của cáp điện. Trong đó. Uo= 0.6k và U=1kV. Uo: Điện áp định mức giữa dây dẫn điện của cáp với mặt đất hoặc các màn chắn kim loại ở tần số công nghiệp 50Hz. U: Điện áp định mức giữa các dây dẫn điện của cáp điện ở tần số công nghiệp 50Hz. Um: Mức điện áp tối đa.

  • Thông số 0,6/1kV ABC 50mm2x4C

ABC: Kí hiệu cáp nhôm vặn xoắn.

  • Loại cáp Cu-Mica/XLPE/PVC 25mm2x1C

Mica: Ký hiệu băng Mica

  • Loại cáp 0,6/1kV Cu/XLPE-Sc/PVC 4mm2x3c

Sc: Với các lõi cáp Cu sẽ có lớp màn chắn Sc bằng kim loại.

  • Loại cáp 0,6/1kV Cu/XLPE-SB/PVC 1,5mm2x4C

SB: Lớp SB bọc lưới Cu để chống nhiễu cáp.

  • Loại cáp ACSR 50/8mm2

ACSR: Dây ACSR gồm phần lõi dây thép bên trong chịu lực căng 50/8mm2 và bọc phía ngoài là dây nhôm dẫn điện.

  • Loại cáp 0,6/1kV Cu/XLPE/LSFH 1,5mm2x4C

LSFH: Viết tắt của Low smoke Free Halogen Cable- 1 loại cáp không độc và ít thải khói.

  • Loại cáp 0,6/1kV Cu/XLPE/PVC/DSTA/PVC

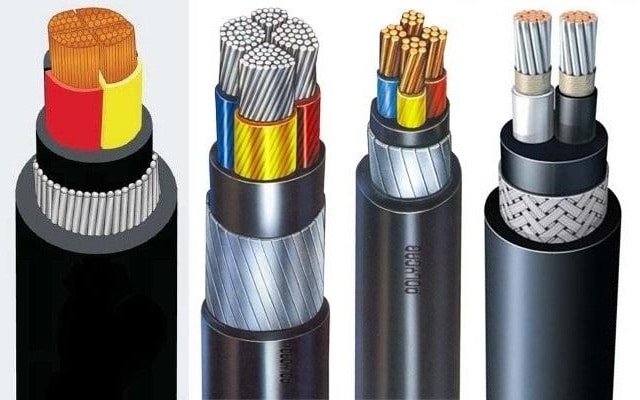

Cách đọc ký hiệu dây cáp điện

DSTA: Viết tắt của Double Aluminum tape Armoured, là lớp giáp với 2 lớp băng bằng nhôm của cáp 1 lõi. Các bạn đã biết cách đọc ký hiệu dây cáp điện chưa?  Trên đây là các cách đọc ký hiệu dây cáp điện. Để tìm hiểu các thông tin liên quan khác như cách nối dây cáp điện, báo giá dây cáp… các bạn hãy tham khảo thêm ở website vikivn.com.vn của chúng tôi nhé!
