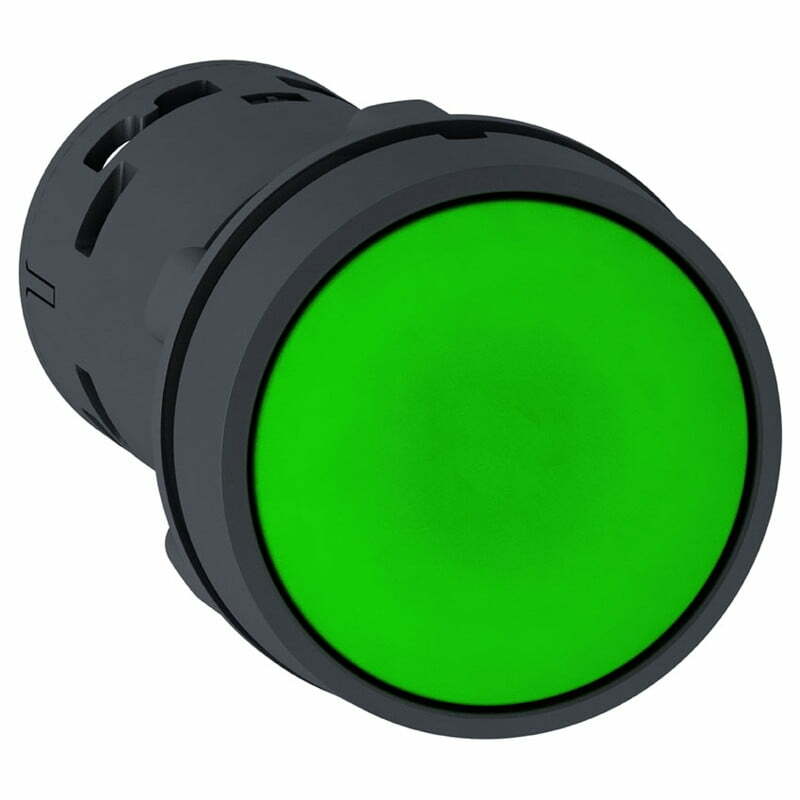

Nút nhấn nhả Ø22 1NO+1NC màu xanh lá Schneider
XB7NA35: Hướng dẫn toàn diện cho người dùng

Cập nhật: 16/05/2025

📋 Mục lục


• Giới thiệu về nút nhấn Schneider
  XB7NA35



• Đặc điểm và thông số kỹ thuật chi
  tiết



• Ứng dụng thực tế trong công
  nghiệp



• Hướng dẫn lắp đặt và kết
  nối



• Bảo trì và khắc phục sự
  cố



• So sánh với các sản phẩm tương
  tự



• Nơi mua sản phẩm chính
  hãng

🔴 Giới thiệu về nút nhấn
Schneider XB7NA35 – Giải pháp điều khiển hiệu quả

Trong thời đại công nghiệp hiện đại, việc lựa chọn các
thiết bị điều khiển chất lượng cao là yếu tố
quyết định đến hiệu quả vận hành của hệ thống. Nút nhấn nhả
Schneider XB7NA35 là một trong những sản phẩm nổi bật của dòng
Harmony XB7, được thiết kế đặc biệt để đáp ứng nhu cầu điều khiển trong môi
trường công nghiệp khắc nghiệt. 🏭

Với thiết kế nguyên khối (monolithic) cùng cơ chế nhấn nhả (spring
return), XB7NA35 mang đến sự đơn giản nhưng hiệu
quả trong quá trình vận hành. Màu xanh lá đặc trưng không chỉ giúp dễ dàng
nhận biết mà còn tuân thủ các tiêu chuẩn màu sắc quốc tế trong lĩnh vực điều
khiển công nghiệp. 💚

Là một phần của dòng sản phẩm Harmony XB7 nổi tiếng của
Schneider Electric, nút nhấn XB7NA35 được sản
xuất với tiêu chuẩn chất lượng cao, đảm bảo độ bền và độ tin cậy trong suốt
vòng đời sản phẩm. Với cấu hình tiếp điểm
1NO+1NC (1 thường mở + 1 thường đóng), thiết bị
này phù hợp với hầu hết các ứng dụng điều khiển công nghiệp phổ biến hiện
nay. ⚙️

“Nút nhấn Schneider XB7NA35 là giải pháp lý tưởng cho các hệ
thống điều khiển công nghiệp yêu cầu độ tin cậy cao và khả năng chịu được môi
trường khắc nghiệt.”

🔍 Đặc điểm và thông số kỹ thuật
chi tiết của Schneider XB7NA35

Để giúp các kỹ sư điện và
người sử dụng có cái nhìn toàn diện, dưới đây là
những thông số kỹ thuật chi tiết của nút nhấn XB7NA35:

Thông số cơ bản


• Dòng sản
  phẩm: Harmony XB7



• Loại: Nút nhấn nguyên khối
  (Monolithic push button)



• Đường
  kính lắp đặt: Ø22mm (tiêu chuẩn công nghiệp)



• Màu
  sắc: Xanh lá (Green)



• Cơ chế
  hoạt động: Nhấn nhả có lò xo đẩy (Spring
  return/Momentary)



• Cấu hình
  tiếp điểm: 1NO+1NC (1 thường mở + 1 thường
  đóng)



• Vật liệu
  vỏ: Nhựa cách điện cao cấp

Thông số kỹ thuật nâng cao


• Điện áp
  làm việc:


  • 120 VAC:
    0.6A



  • 240 VAC:
    0.3A



  • 125 VDC:
    0.22A



  • 250 VDC:
    0.1A







• Cấp bảo
  vệ:


  • IP65 (mặt
    trước) – chống bụi hoàn toàn và chống tia nước áp lực thấp



  • IP20 (mặt
    sau)







• Nhiệt độ
  làm việc: -25°C đến +70°C



• Loại đầu
  nối: Đầu vít kẹp (Screw clamp)



• Độ dày
  panel lắp đặt: 1-6mm (kim loại), 2-6mm (nhựa)



• Kích
  thước cắt tiêu chuẩn: Ø22.3mm (+0.4mm)

Với cấp bảo vệ IP65 ở mặt trước,
XB7NA35 có khả năng chống bụi tuyệt đối và chống tia nước áp lực thấp, giúp
sản phẩm hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt, nơi
có nhiều bụi bẩn và độ ẩm cao. 💧

Dải nhiệt độ làm việc rộng từ -25°C đến
+70°C cho phép sử dụng sản phẩm trong nhiều điều kiện môi trường
khác nhau, từ kho lạnh đến các nhà máy có nhiệt độ cao.
🌡️

🏭 Ứng dụng thực tế của nút nhấn
Schneider XB7NA35 trong công nghiệp

Với thiết kế bền bỉ và đa năng, nút nhấn Schneider
XB7NA35 được ứng dụng rộng rãi trong nhiều lĩnh vực công
nghiệp khác nhau:

1. Hệ thống điều khiển máy móc sản xuất

XB7NA35 thường được sử dụng làm nút khởi động hoặc dừng trong các
hệ thống điều khiển máy. Nhờ cấu hình tiếp điểm
1NO+1NC, nút nhấn có thể đồng thời kích hoạt một thiết bị và ngắt một thiết
bị khác, tăng tính linh hoạt trong thiết kế hệ thống.
🔄

2. Tủ điều khiển công nghiệp

Trong các tủ điện công nghiệp,
XB7NA35 thường được lắp đặt trên mặt tủ để điều khiển các thiết bị bên trong
như contactor, relay hoặc biến tần. Màu xanh lá thường được sử dụng cho các
chức năng khởi động hoặc xác nhận theo tiêu chuẩn màu sắc quốc tế.
🔌

Sản phẩm này có thể kết hợp hoàn hảo với các Thiết bị đóng
cắt và Tủ
điện để tạo thành hệ thống điều khiển hoàn chỉnh.

3. Dây chuyền sản xuất tự động

Trong các dây chuyền sản xuất tự
động, XB7NA35 thường được sử dụng làm nút nhấn khẩn cấp tại
các trạm điều khiển, giúp người vận hành có thể nhanh chóng tương tác với hệ
thống khi cần thiết. 🏃‍♂️

4. Hệ thống điều khiển chiếu sáng công nghiệp

Trong các hệ thống chiếu sáng công
nghiệp, XB7NA35 có thể được sử dụng để điều khiển nhóm Đèn
LED hoặc Đèn trang
trí trong các khu vực sản xuất. 💡

Bảng so sánh ứng dụng theo ngành công nghiệp



















































Ngành công nghiệp	Ứng dụng chính	Lợi ích nổi bật
Sản xuất thực phẩm & đồ uống	Điều khiển máy đóng gói, dây chuyền đóng chai	Chống nước, dễ vệ sinh
Dệt may	Điều khiển máy dệt, máy cắt tự động	Độ bền cao, chống bụi vải
Công nghiệp nặng	Điều khiển cầu trục, máy ép	Chịu được rung động, độ tin cậy cao
Hóa chất	Điều khiển van, bơm, thiết bị trộn	Vỏ nhựa chống ăn mòn, cách điện tốt

🔧 Hướng dẫn lắp đặt và kết nối nút
nhấn Schneider XB7NA35

Việc lắp đặt nút nhấn Schneider
XB7NA35 rất đơn giản nếu bạn tuân thủ các bước sau:

Các bước lắp đặt cơ bản


1. Chuẩn bị
   lỗ cắt: Tạo một lỗ tròn đường kính 22mm trên panel. Đảm bảo
   kích thước chuẩn Ø22.3mm (+0.4mm) để lắp đặt dễ dàng.



2. Tháo đai
   ốc cố định: Tháo đai ốc trên thân nút nhấn.



3. Lắp nút
   nhấn: Đưa phần thân nút nhấn qua lỗ từ mặt trước của
   panel.



4. Cố định
   nút nhấn: Vặn chặt đai ốc từ phía sau panel để cố định nút
   nhấn.



5. Kết nối
   dây: Kết nối dây điện vào các đầu vít kẹp (screw clamp) theo
   sơ đồ mạch của bạn.

Sơ đồ kết nối tiêu chuẩn

Nút nhấn XB7NA35 có 4 đầu kết nối tương ứng với cấu hình tiếp điểm
1NO+1NC:


• Tiếp điểm
  NO (13-14): Thường mở, đóng khi nhấn nút



• Tiếp điểm
  NC (21-22): Thường đóng, mở khi nhấn nút

Lưu ý quan trọng: Khi thực hiện kết
nối, hãy đảm bảo nguồn điện đã được ngắt để đảm bảo an toàn. Sử dụng Dây điện có
tiết diện phù hợp với dòng điện làm việc của mạch. ⚠️

Mẹo lắp đặt chuyên nghiệp

Để đảm bảo nút nhấn hoạt động ổn định và bền lâu, hãy lưu
ý:


• Sử dụng dụng cụ chuyên
  dụng để tạo lỗ cắt đúng kích thước



• Siết đai ốc với lực vừa
  phải để tránh làm hỏng ren



• Sử dụng đầu cốt để cải
  thiện độ tin cậy kết nối



• Kiểm tra hoạt động của
  tiếp điểm trước khi đưa vào sử dụng chính thức

🛠️ Bảo trì và khắc phục sự cố cho
nút nhấn Schneider XB7NA35

Để đảm bảo tuổi thọ tối đa cho nút nhấn Schneider
XB7NA35, việc bảo trì định kỳ rất quan trọng:

Bảo trì định kỳ


• Kiểm tra
  trực quan: Định kỳ kiểm tra nút nhấn xem có dấu hiệu hư hỏng,
  nứt vỡ hay không



• Kiểm tra
  hoạt động: Đảm bảo nút nhấn có phản hồi tốt khi nhấn và lò xo
  đẩy hoạt động đúng



• Làm sạch
  bề mặt: Sử dụng vải mềm ẩm để làm sạch bề mặt nút nhấn, tránh
  sử dụng hóa chất mạnh



• Kiểm tra
  kết nối: Định kỳ kiểm tra và siết chặt lại các đầu nối để đảm
  bảo kết nối tốt

Các sự cố thường gặp và cách khắc phục



















































Sự cố	Nguyên nhân có thể	Cách khắc phục
Nút nhấn không phản hồi	Lò xo bị kẹt hoặc gãy	Thay thế nút nhấn mới
Tiếp điểm không đóng/mở	Tiếp điểm bị hỏng hoặc bẩn	Kiểm tra và làm sạch tiếp điểm, hoặc thay thế
Nút nhấn bị lỏng	Đai ốc cố định không đủ chặt	Siết chặt đai ốc cố định
Mạch không hoạt động	Kết nối dây lỏng hoặc sai	Kiểm tra và đấu lại dây theo sơ đồ

💡 Mẹo: Luôn dự trữ một số nút nhấn Schneider
XB7NA35 để thay thế nhanh chóng khi cần thiết, giảm thiểu thời
gian dừng hệ thống.

⚖️ So sánh Schneider XB7NA35 với các sản
phẩm tương tự

Để giúp bạn có cái nhìn toàn diện, chúng tôi so sánh
nút nhấn Schneider XB7NA35 với một số sản phẩm
tương tự trên thị trường:





















































































Tiêu chí	Schneider XB7NA35	Siemens 3SB3	ABB CP1-10G
Đường kính lắp đặt	22mm	22mm	22mm
Cấu hình tiếp điểm	1NO+1NC	1NO+1NC	1NO
Cấp bảo vệ	IP65	IP66	IP65
Nhiệt độ làm việc	-25°C đến +70°C	-25°C đến +70°C	-25°C đến +55°C
Độ bền cơ khí	1.000.000 chu kỳ	1.000.000 chu kỳ	500.000 chu kỳ
Giá thành (tương đối)	Trung bình	Cao	Thấp

Lựa chọn nút nhấn Schneider XB7NA35
mang đến nhiều ưu điểm nổi bật:


• Cân bằng
  giữa chất lượng và giá thành: Chất lượng tin cậy với mức giá
  hợp lý



• Độ bền
  cao: Khả năng chịu được môi trường khắc nghiệt và số chu kỳ
  hoạt động lớn



• Dễ tìm
  mua phụ tùng thay thế: Sản phẩm của Schneider Electric có mặt
  rộng rãi trên thị trường



• Tương
  thích với nhiều hệ thống: Chuẩn 22mm phổ biến giúp dễ dàng
  tích hợp

🛒 Nơi mua sản phẩm nút nhấn
Schneider XB7NA35 chính hãng

Để đảm bảo mua được nút nhấn Schneider XB7NA35 chính
hãng với chất lượng đảm bảo, bạn có thể liên hệ với Thiết bị điện VIKI – đơn
vị chuyên cung cấp các thiết bị điện chính hãng tại TP. Hồ Chí Minh.
🏆

VIKI chuyên cung cấp các sản phẩm đa dạng như:


• Công tắc ổ
  cắm



• Dây
  điện



• Đèn
  LED



• Đèn trang
  trí



• Thiết bị
  điện Công Nghiệp

Thông tin liên hệ:


• Địa
  chỉ: 37C, Đường số 1, Phường Long Trường, Thành phố Thủ Đức,
  TP. Hồ Chí Minh



• Hotline: 0933 320 468 – 0948
  946 109 – 0938 461 348



• Website:
  Thiết bị điện
  VIKI

Ngoài ra, bạn cũng có thể tham khảo thêm các sản phẩm điện khác
tại:


• Dây
  Cadivi



• Thiết bị điện
  Panasonic



• Thiết bị điện
  Schneider



• Skyled



• Led Philips

❓ Câu hỏi thường gặp về nút nhấn Schneider
XB7NA35

Hỏi: Nút nhấn XB7NA35 có thể lắp trong môi trường ẩm
ướt không?

Trả lời: Có, với cấp bảo vệ IP65 ở mặt trước, XB7NA35 có khả năng
chống bụi hoàn toàn và chống tia nước áp lực thấp, phù hợp cho môi trường ẩm
ướt.

Hỏi: Tuổi thọ trung bình của nút nhấn XB7NA35 là bao
nhiêu?

Trả lời: Nút nhấn XB7NA35 có độ bền cơ khí lên đến 1.000.000 chu
kỳ hoạt động trong điều kiện sử dụng bình thường.

Hỏi: Tôi có thể sử dụng XB7NA35 để điều khiển thiết
bị có điện áp 380V không?

Trả lời: Không, XB7NA35 chỉ phù hợp với mức điện áp tối đa 240VAC.
Đối với điện áp 380V, bạn nên sử dụng nút nhấn kết hợp với contactor phù
hợp.

🌟 Kết luận

Nút nhấn nhả Schneider XB7NA35 là một
giải pháp điều khiển hiệu quả, đáng tin cậy cho các ứng dụng công nghiệp. Với
thiết kế bền bỉ, dễ lắp đặt và khả năng chống chịu môi trường khắc nghiệt,
sản phẩm này đáp ứng tốt nhu cầu của các kỹ sư và người dùng trong nhiều lĩnh
vực công nghiệp khác nhau. 🏆
