Máy cắt ACB AS-25E4-25H NG5 4P 2500A 85kA loại cố định, không kèm
ACC LS: Giải pháp bảo vệ hệ thống điện công nghiệp hiệu quả
🔌⚡

Máy cắt không khí ACB (Air Circuit Breaker)
là thiết bị đóng cắt bảo vệ hệ thống điện quan trọng trong các dự án công
nghiệp và dân dụng quy mô lớn. Trong số các dòng sản phẩm ACB hiện nay,
máy cắt ACB AS-25E4-25H NG5 4P 2500A 85kA loại cố
định của thương hiệu LS Electric (Hàn Quốc) nổi bật với hiệu
suất cao và độ tin cậy vượt trội. Bài viết này sẽ phân tích chi tiết về đặc
điểm, tính năng và ứng dụng của sản phẩm này, giúp các kỹ sư điện, nhà thầu
và chủ đầu tư có cái nhìn toàn diện khi lựa chọn thiết bị cho hệ thống điện
của mình. 💡

Tổng quan về máy cắt không khí ACB AS-25E4-25H NG5 4P 2500A 85kA
LS 📋

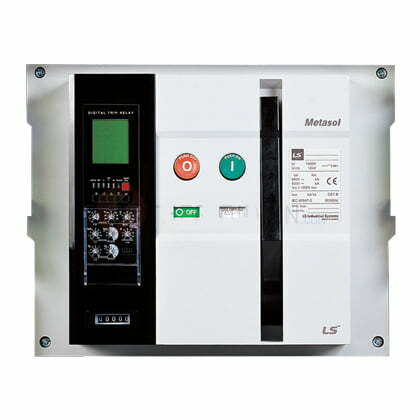

Máy cắt ACB AS-25E4-25H NG5 thuộc
dòng Metasol của LS Electric – một trong những nhà sản xuất thiết bị điện
hàng đầu đến từ Hàn Quốc. Đây là dòng máy cắt không khí (Air Circuit Breaker)
cao cấp được thiết kế để bảo vệ hệ thống điện khỏi các sự cố quá tải và ngắn
mạch trong các ứng dụng công nghiệp và thương mại quy mô lớn.

Model AS-25E4-25H NG5 là máy cắt không khí loại cố
định (Fixed Type) với các thông số kỹ thuật nổi bật
sau:

• 🔹
  Loại máy cắt: ACB (Air Circuit Breaker) – Máy
  cắt không khí
• 🔹
  Kiểu lắp đặt: Loại cố định (Fixed
  Type)
• 🔹
  Số cực: 4P (4 cực)
• 🔹 Dòng
  định mức khung: 2500A
• 🔹
  Dòng định mức: 2500A
• 🔹
  Khả năng cắt ngắn mạch: 85kA
• 🔹
  Điện áp định mức: 380V/415V
• 🔹
  Loại relay trip: Các loại N, A,
  P
• 🔹
  Xuất xứ: LS Electric – Hàn Quốc
• 🔹
  Tiêu chuẩn: Đáp ứng IEC 60947-2
• 🔹
  Thời gian bảo hành: 12 tháng
• 🔹
  Kích thước (H×W×D): Khoảng 300 × 493 × 295
  mm

Đặc điểm nổi bật của máy cắt ACB AS-25E4-25H NG5 4P 2500A 85kA LS
🌟

1. Kết cấu chắc chắn và thiết kế tinh gọn ⚙️

Máy cắt ACB AS-25E4-25H NG5 sở hữu
kết cấu chắc chắn với các bộ phận được thiết kế và sản xuất theo tiêu chuẩn
khắt khe của LS Electric. Thiết bị có cấu tạo buồng dập hồ quang theo kiểu
khí nén kết hợp với các tấm ngăn bằng thủy tinh hữu cơ, lá thép xẻ rãnh hình
V và cuộn dây tạo từ trường để kéo dài hồ quang, giúp dập tắt hồ quang nhanh
và hiệu quả.

Kích thước thiết bị được tối ưu hóa với các chiều chỉ khoảng 300 ×
493 × 295 mm (H×W×D), giúp tiết kiệm không gian lắp đặt trong tủ điện mà vẫn
đảm bảo khả năng tản nhiệt và vận hành an toàn. Thiết kế gọn nhẹ này là một
lợi thế lớn khi lắp đặt trong các không gian hạn chế.

2. Khả năng bảo vệ mạnh mẽ và đáng tin cậy
🛡️

Với khả năng ngắt dòng ngắn mạch lên đến
85kA, máy cắt ACB AS-25E4-25H NG5 cung cấp khả
năng bảo vệ vượt trội cho hệ thống điện trước các sự cố quá tải và ngắn mạch
nghiêm trọng. Máy cắt được trang bị các loại relay bảo vệ điện
tử (N, A, P) cho phép điều chỉnh các thông số bảo vệ linh hoạt
và chính xác theo nhu cầu của từng ứng dụng.

Thiết bị cung cấp đầy đủ các chức năng bảo vệ cần thiết
như:

• ✅ Bảo vệ quá tải (Overload
  protection)
• ✅ Bảo vệ ngắn mạch tức
  thời (Instantaneous short-circuit protection)
• ✅ Bảo vệ ngắn mạch trễ thời
  gian (Time-delayed short-circuit protection)
• ✅ Bảo vệ chạm đất (tùy
  chọn theo loại relay)

Thời gian hoạt động của ACB LS khi dập tắt hồ quang chỉ khoảng
0.05-0.07 giây, nhanh hơn nhiều so với các loại máy cắt dầu, giúp bảo vệ hệ
thống điện một cách nhanh chóng và hiệu quả.

3. Tuổi thọ cao và độ tin cậy vượt trội
💪

ACB AS-25E4-25H NG5 được thiết kế để
có tuổi thọ cơ khí và điện cao. Với khả năng chịu đựng hàng nghìn chu kỳ đóng
cắt mà không cần bảo dưỡng, thiết bị này mang lại sự an tâm cho người sử dụng
về độ tin cậy lâu dài.

Sản phẩm được chế tạo để hoạt động ổn định trong điều kiện môi
trường khắc nghiệt, với khả năng chịu nhiệt độ cao và độ ẩm lớn, phù hợp với
điều kiện khí hậu nhiệt đới ở Việt Nam.

Ứng dụng của máy cắt ACB AS-25E4-25H NG5 trong các hệ thống điện 🏢🏭

Máy cắt ACB AS-25E4-25H NG5 4P 2500A 85kA được ứng dụng rộng rãi
trong nhiều lĩnh vực, đặc biệt là các hệ thống điện quy mô lớn yêu cầu độ an
toàn và tin cậy cao như:

1. 🏙️
   Tòa nhà cao tầng và trung tâm thương mại: Bảo vệ
   các hệ thống phân phối điện chính trong các tòa nhà văn phòng, khách sạn,
   trung tâm thương mại.
2. 🏭
   Nhà máy công nghiệp: Bảo vệ hệ thống điện trong
   các nhà máy sản xuất, nơi có nhu cầu tiêu thụ điện lớn và ổn
   định.
3. 🏥
   Bệnh viện và cơ sở y tế: Cung cấp khả năng bảo
   vệ tin cậy cho hệ thống điện tại các cơ sở y tế, nơi cần đảm bảo nguồn điện
   liên tục.
4. 🚉
   Hệ thống đường sắt và cảng biển: Bảo vệ các trạm
   biến áp và hệ thống phân phối điện trong các dự án hạ tầng giao
   thông.
5. 📊
   Trung tâm dữ liệu: Đảm bảo nguồn điện an toàn và
   liên tục cho các trung tâm dữ liệu quan trọng.

Với khả năng ngắt dòng điện lớn lên tới 2500A và khả năng ngắt
ngắn mạch đến 85kA, thiết bị này là lựa chọn lý tưởng cho các ứng dụng đòi
hỏi độ an toàn cao và khả năng xử lý tải lớn.

“Máy cắt ACB AS-25E4-25H NG5 của LS Electric không chỉ cung
cấp khả năng bảo vệ vượt trội mà còn mang lại sự an tâm cho các kỹ sư và chủ
đầu tư với công nghệ tiên tiến và độ tin cậy cao.” – Chuyên gia thiết bị
điện công nghiệp.

So sánh ACB AS-25E4-25H NG5 với các sản phẩm tương đương trên thị
trường 📊

Để giúp người đọc có cái nhìn khách quan, dưới đây là bảng so sánh
ACB AS-25E4-25H NG5 với một số sản phẩm tương đương từ các thương hiệu khác
trên thị trường:

Như có thể thấy trong bảng so sánh, ACB AS-25E4-25H
NG5 của LS Electric cung cấp thông số kỹ thuật tương đương với
các sản phẩm của Mitsubishi và ABB, nhưng với mức giá cạnh tranh hơn. Đây là
lý do vì sao sản phẩm này ngày càng được ưa chuộng trong các dự án điện công
nghiệp tại Việt Nam.

Hướng dẫn lắp đặt và bảo trì máy cắt ACB AS-25E4-25H NG5
🔧

1. Các bước lắp đặt cơ bản 📝

Việc lắp đặt máy cắt ACB AS-25E4-25H NG5 loại cố
định cần tuân thủ các bước sau để đảm bảo an toàn và hiệu
quả:

1. 🔍
   Kiểm tra sản phẩm: Trước khi lắp đặt, cần kiểm
   tra kỹ lưỡng tình trạng bên ngoài của máy cắt, đảm bảo không có hư hỏng trong
   quá trình vận chuyển.
2. 📏
   Chuẩn bị vị trí lắp đặt: Đảm bảo không gian lắp
   đặt phù hợp với kích thước của máy cắt (300 × 493 × 295 mm).
3. 🔌
   Kết nối điện: Thực hiện kết nối các đầu dây vào
   các cực đấu nối của máy cắt theo đúng sơ đồ kỹ thuật.
4. ⚙️ Cài
   đặt thông số bảo vệ: Thiết lập các thông số bảo vệ trên relay
   theo yêu cầu của hệ thống.
5. 🧪
   Kiểm tra và thử nghiệm: Tiến hành kiểm tra và
   thử nghiệm các chức năng bảo vệ trước khi đưa vào vận hành chính
   thức.

2. Bảo trì định kỳ 🔄

Để đảm bảo máy cắt ACB AS-25E4-25H NG5 hoạt động ổn định và bền
bỉ, cần thực hiện bảo trì định kỳ như sau:

• ⏰ Kiểm
  tra hàng tháng: Kiểm tra bên ngoài, xác nhận không có bất
  thường về nhiệt độ, tiếng ồn hoặc rung động.
• 🧰
  Kiểm tra hàng năm: Kiểm tra chi tiết các bộ phận
  cơ khí, tiếp điểm, buồng dập hồ quang và các kết nối điện.
• 🔆 Bảo
  dưỡng sau mỗi sự cố ngắn mạch: Sau khi máy cắt đã ngắt do sự
  cố ngắn mạch lớn, cần kiểm tra kỹ lưỡng trước khi vận hành
  lại.
• 📊
  Kiểm tra định kỳ relay bảo vệ: Đảm bảo các thông
  số bảo vệ vẫn được cài đặt chính xác và relay hoạt động
  đúng.

Câu hỏi thường gặp về máy cắt ACB AS-25E4-25H NG5
❓

1. ACB AS-25E4-25H NG5 khác gì so với phiên bản
AG6?

ACB AS-25E4-25H NG5 và AG6 đều là máy cắt không khí 4P 2500A 85kA
của LS Electric, tuy nhiên chúng khác nhau ở phiên bản firmware của relay bảo
vệ và một số tính năng điều khiển. Phiên bản NG5 là phiên bản mới hơn với một
số cải tiến về khả năng tương thích và tích hợp hệ thống.

2. Máy cắt ACB cố định có ưu điểm gì so với loại di động
(draw-out)?

Máy cắt ACB loại cố định (fixed type) như AS-25E4-25H NG5 có ưu
điểm là giá thành thấp hơn, kết cấu đơn giản hơn và độ tin cậy cao. Tuy
nhiên, khi cần bảo trì hoặc thay thế, việc tháo lắp sẽ phức tạp hơn so với
loại di động (draw-out). Loại di động thường được ưa chuộng trong các ứng
dụng yêu cầu bảo trì thường xuyên.

3. Làm thế nào để chọn đúng phụ kiện cho ACB AS-25E4-25H
NG5?

Khi chọn phụ kiện cho ACB AS-25E4-25H NG5, cần lưu ý rằng sản phẩm
này được cung cấp không kèm ACC (phụ kiện). Các phụ kiện thường dùng bao gồm
cuộn shunt trip (SHT), cuộn đóng (CC), cuộn ngắt điện áp thấp (UVT), và công
tắc báo tình trạng (AL). Tùy vào nhu cầu ứng dụng cụ thể, bạn có thể lựa chọn
các phụ kiện phù hợp từ danh mục phụ kiện Metasol của LS
Electric.

“Lựa chọn đúng phụ kiện cho ACB không chỉ nâng cao khả năng
vận hành mà còn tối ưu hóa chức năng bảo vệ của máy cắt, đảm bảo hệ thống
điện vận hành an toàn và hiệu quả.” – Kỹ sư thiết kế hệ thống
điện.

Lời kết 📝

Máy cắt ACB AS-25E4-25H NG5 4P 2500A 85kA loại cố
định, không kèm ACC LS là một sản phẩm chất lượng cao đến từ
LS Electric, mang lại giải pháp bảo vệ hiệu quả cho các hệ thống điện công
nghiệp quy mô lớn. Với khả năng bảo vệ mạnh mẽ, độ tin cậy cao và giá thành
cạnh tranh, sản phẩm này là lựa chọn lý tưởng cho các dự án điện tại Việt
Nam.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ hệ thống điện hiệu quả
và đáng tin cậy, hãy cân nhắc máy cắt ACB AS-25E4-25H NG5 của LS Electric. Để
được tư vấn chi tiết hoặc đặt hàng, vui lòng liên hệ với chúng tôi qua thông
tin dưới đây.
