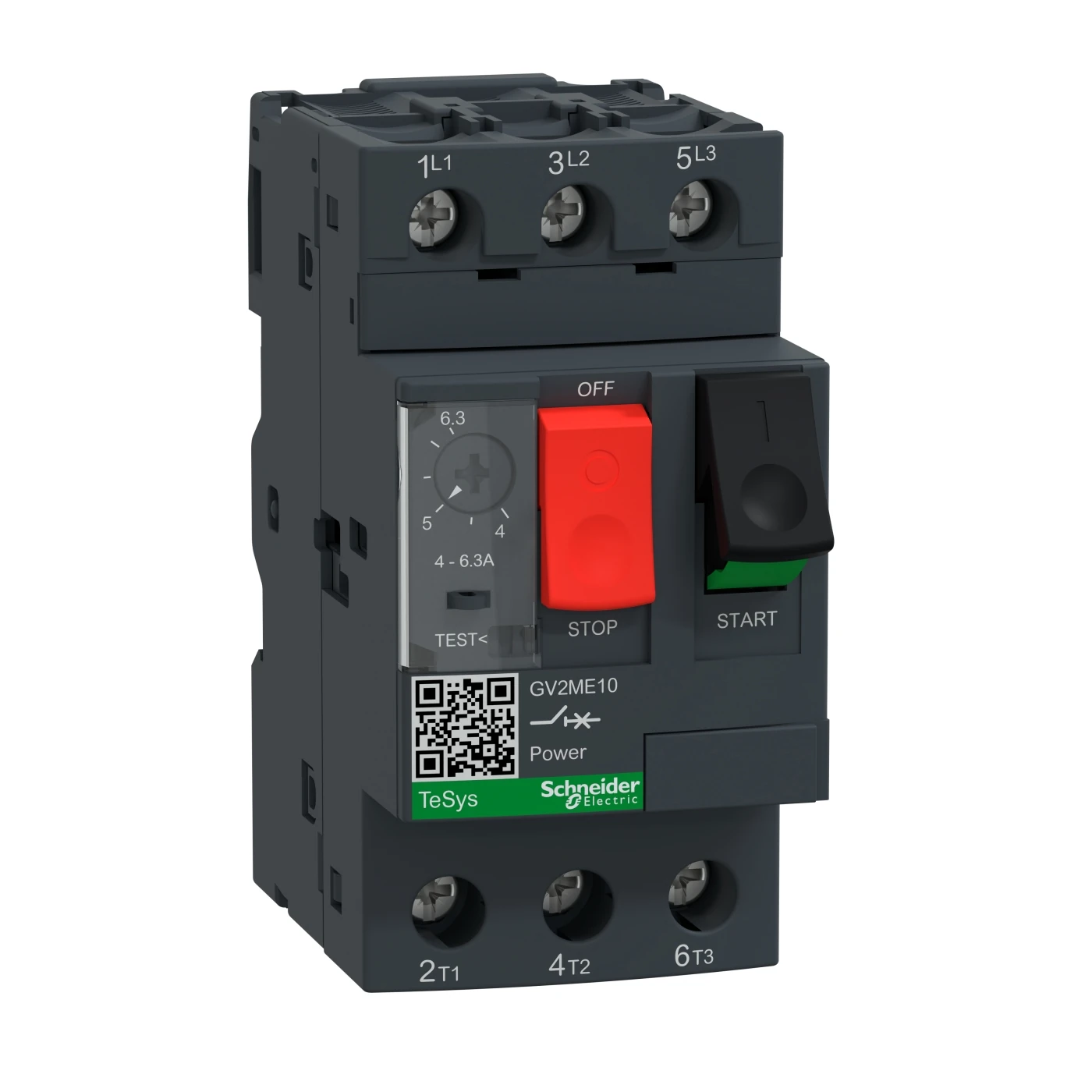

CB bảo vệ động cơ GV2ME 4…6.3A loại từ nhiệt Schneider GV2ME10 –
Giải pháp an toàn cho động cơ điện công nghiệp 🛡️⚡

Trong môi trường công nghiệp hiện đại, việc bảo vệ
động cơ điện là một yếu tố không thể thiếu để đảm bảo sự vận
hành liên tục và an toàn của hệ thống. CB bảo vệ động cơ
GV2ME10 của Schneider Electric là một giải pháp tối ưu được
nhiều chuyên gia điện công nghiệp tin dùng. Bài viết này sẽ đi sâu phân tích
các đặc điểm, ứng dụng và lợi ích của thiết bị này đối với các hệ thống điện
công nghiệp. 🔍💼

Schneider GV2ME10 là gì? Tổng quan về thiết bị bảo vệ động cơ
📊

Schneider GV2ME10 là một
aptomat bảo vệ động cơ loại từ nhiệt (thermal
magnetic) được thiết kế đặc biệt để bảo vệ các động cơ điện có dòng định mức
từ 4 đến 6.3A. Đây là thiết bị 3 cực (3P) phù hợp cho các ứng dụng động cơ ba
pha với công suất lên đến 2.2 kW ở điện áp 400/415V AC, tần số
50/60Hz.

Được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC
60947-1 và IEC 60947-4-1, GV2ME10 là sự lựa chọn
hàng đầu cho các hệ thống công nghiệp yêu cầu độ tin cậy cao và khả năng bảo
vệ toàn diện. 🏭🔒

Thông số kỹ thuật chi tiết của CB Schneider GV2ME10
⚙️

Để giúp các kỹ sư và chuyên gia điện có cái nhìn đầy đủ về thiết
bị, dưới đây là các thông số kỹ thuật chính của CB bảo vệ động
cơ GV2ME10:


• Dòng điện
  định mức: 4 đến 6.3 A (có thể điều chỉnh)



• Số
  cực: 3P (ba cực)



• Điện áp
  vận hành (Ue): 690 VAC



• Điện áp
  cách điện (Ui): 690 V



• Điện áp
  chịu xung (Uimp): 6 kV



• Công suất
  động cơ: 2.2 kW tại 400/415 V AC



• Khả năng
  ngắt dòng ngắn mạch (Icu): >100 kA tại 400/415
  V



• Cấp bảo
  vệ: IP20



• Độ bền cơ
  khí và điện: 100.000 chu kỳ



• Nhiệt độ
  vận hành: -20°C đến 60°C



• Nhiệt độ
  lưu trữ: -40°C đến 80°C



• Kích
  thước (R x C x S): 45 x 89 x 78.5 mm



• Trọng
  lượng: 0.26 kg



• Xuất xứ
  công nghệ: Pháp



• Bảo
  hành: 12 tháng đối với lỗi sản xuất

Nguyên lý hoạt động của CB bảo vệ động cơ GV2ME10
🔄

CB GV2ME10 hoạt động dựa trên nguyên
lý kết hợp giữa bảo vệ từ (magnetic) và nhiệt (thermal), mang lại khả năng
bảo vệ toàn diện cho động cơ điện:

“Bảo vệ từ hoạt động tức thời khi phát hiện dòng ngắn mạch,
trong khi bảo vệ nhiệt phản ứng với các tình trạng quá tải kéo dài, mô phỏng
chính xác đặc tính nóng lên của động cơ.”

Cơ chế này giúp thiết bị phản ứng nhanh chóng với các sự cố nghiêm
trọng như ngắn mạch, đồng thời vẫn đảm bảo không bị ngắt mạch không cần thiết
trong các trường hợp quá tải tạm thời như khi khởi động động cơ.
⚡🔥

Ứng dụng của CB Schneider GV2ME10 trong các hệ thống công nghiệp
🏭

CB bảo vệ động cơ GV2ME10 được ứng
dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:


1. Hệ thống
   sản xuất tự động: Bảo vệ các động cơ trong dây chuyền sản
   xuất



2. Hệ thống
   bơm và quạt: Đảm bảo hoạt động an toàn cho các động cơ bơm
   nước, quạt thông gió



3. Máy nén
   khí: Bảo vệ động cơ máy nén khỏi các tình trạng quá
   tải



4. Hệ thống
   băng tải: Ngăn ngừa hư hỏng động cơ trong các hệ thống vận
   chuyển vật liệu



5. Máy công
   cụ: Bảo vệ các động cơ trong máy tiện, máy phay, máy khoan
   công nghiệp

Với khả năng điều chỉnh dòng bảo vệ từ 4 đến 6.3A,
GV2ME10 phù hợp với nhiều loại động cơ có công
suất khác nhau, mang lại sự linh hoạt cao trong ứng dụng thực tế.
🔧🔩

Ưu điểm nổi bật của CB bảo vệ động cơ Schneider GV2ME10 so với
các sản phẩm khác 🌟

So với các giải pháp bảo vệ động cơ khác trên thị trường,
CB GV2ME10 nổi bật với nhiều ưu điểm vượt
trội:


• Khả năng
  ngắt dòng ngắn mạch cao: >100 kA tại 400/415V, đảm bảo an
  toàn tuyệt đối cho hệ thống



• Độ bền cơ
  khí và điện cao: 100.000 chu kỳ, giảm thiểu chi phí bảo trì và
  thay thế



• Thiết kế
  nhỏ gọn: Kích thước tối ưu (45 x 89 x 78.5 mm) giúp tiết kiệm
  không gian lắp đặt trong tủ điện



• Dễ dàng
  lắp đặt và vận hành: Thiết kế thân thiện với người dùng, không
  yêu cầu công cụ đặc biệt



• Độ tin
  cậy cao: Sản xuất theo công nghệ Pháp, tuân thủ các tiêu chuẩn
  quốc tế nghiêm ngặt

Hướng dẫn lắp đặt và cài đặt CB GV2ME10 cho hệ thống động cơ
🛠️

Việc lắp đặt CB bảo vệ động cơ
GV2ME10 đúng cách là yếu tố quan trọng để đảm bảo hiệu quả bảo
vệ tối ưu. Dưới đây là các bước thực hiện:


1. Chuẩn bị
   vị trí lắp đặt: Đảm bảo không gian lắp đặt sạch sẽ, khô ráo và
   có thông gió tốt



2. Ngắt
   nguồn điện: Đảm bảo toàn bộ hệ thống đã được ngắt điện hoàn
   toàn trước khi lắp đặt



3. Gắn CB
   vào thanh DIN: GV2ME10 được thiết kế để gắn trực tiếp lên
   thanh DIN 35mm



4. Đấu nối
   dây dẫn: Đấu nối dây nguồn vào các đầu vào (1, 3, 5) và dây
   tải (động cơ) vào các đầu ra (2, 4, 6)



5. Điều
   chỉnh dòng bảo vệ: Sử dụng núm xoay để điều chỉnh giá trị dòng
   bảo vệ phù hợp với dòng định mức của động cơ



6. Kiểm tra
   hoạt động: Sau khi lắp đặt, kiểm tra hoạt động của CB bằng
   cách nhấn nút test

“Để đảm bảo an toàn tối đa, nên cài đặt dòng bảo vệ bằng
1.05-1.1 lần dòng định mức của động cơ, tránh các trường hợp ngắt mạch không
cần thiết hoặc bảo vệ không kịp thời.”

Việc tuân thủ đúng quy trình lắp đặt không chỉ đảm bảo an toàn mà
còn kéo dài tuổi thọ cho cả CB và động cơ được bảo vệ.
🔌⚠️

Giải đáp các câu hỏi thường gặp về CB bảo vệ động cơ GV2ME10
❓

1. CB GV2ME10 có thể sử dụng cho động cơ 1 pha
không?

Mặc dù GV2ME10 là thiết bị 3 cực được thiết kế chủ yếu cho động cơ
3 pha, nhưng vẫn có thể sử dụng cho động cơ 1 pha bằng cách kết nối phù hợp,
tuy nhiên không phải là giải pháp tối ưu. Với động cơ 1 pha, nên cân nhắc sử
dụng các thiết bị bảo vệ chuyên dụng.

2. Làm thế nào để xác định CB GV2ME10 phù hợp với
động cơ của tôi?

Đầu tiên, xác định dòng định mức của động cơ từ nhãn thông số. Nếu
dòng định mức nằm trong khoảng 4-6.3A và là động cơ 3 pha, GV2ME10 sẽ là lựa
chọn phù hợp. Khi lắp đặt, điều chỉnh núm xoay về giá trị gần nhất với dòng
định mức của động cơ.

3. CB GV2ME10 có thể kết hợp với contactor
không?

Có, GV2ME10 có thể kết hợp hoàn hảo với các contactor Schneider
như LC1D để tạo thành bộ khởi động động cơ hoàn chỉnh. Schneider cung cấp các
phụ kiện kết nối đặc biệt để đơn giản hóa quá trình lắp đặt và đảm bảo độ tin
cậy cao.

4. Tuổi thọ trung bình của CB GV2ME10 là bao
lâu?

Với độ bền cơ khí và điện lên đến 100.000 chu kỳ, trong điều kiện
hoạt động bình thường, GV2ME10 có thể hoạt động hiệu quả từ 8-10 năm. Tuy
nhiên, nên kiểm tra định kỳ 6 tháng/lần để đảm bảo thiết bị vẫn hoạt động
tốt.

Bảo trì và xử lý sự cố CB bảo vệ động cơ GV2ME10 🔧

Để đảm bảo CB bảo vệ động cơ GV2ME10
hoạt động hiệu quả và bền lâu, việc bảo trì định kỳ và xử lý sự cố kịp thời
là rất quan trọng:


• Kiểm tra
  định kỳ: Thực hiện kiểm tra mỗi 6 tháng, bao gồm kiểm tra kết
  nối, vệ sinh và test nút thử nghiệm



• Vệ sinh
  thiết bị: Sử dụng khí nén áp suất thấp để làm sạch bụi bẩn,
  tránh hóa chất có thể làm hỏng vỏ nhựa



• Kiểm tra
  nhiệt độ: Sử dụng camera nhiệt để phát hiện các điểm nóng bất
  thường

Khi gặp sự cố, có thể áp dụng các biện pháp xử lý
sau:









































Sự cố	Nguyên nhân có thể	Cách xử lý
CB tự ngắt liên tục	Cài đặt dòng quá thấp hoặc động cơ bị quá tải	Kiểm tra tải, điều chỉnh lại cài đặt dòng
CB không ngắt khi quá tải	Cài đặt dòng quá cao hoặc CB bị hỏng	Điều chỉnh lại cài đặt, thay thế CB nếu cần
Nút reset không hoạt động	Cơ cấu bên trong bị kẹt	Thử ngắt hoàn toàn nguồn điện, reset lại. Thay thế CB nếu vẫn không khắc phục được

Mua CB GV2ME10 chính hãng ở đâu? 🛒

Để đảm bảo mua được CB bảo vệ động cơ GV2ME10 chính
hãng với chất lượng đảm bảo, quý khách có thể liên hệ với
Thiết bị điện VIKI
– đơn vị chuyên cung cấp các thiết bị điện công nghiệp chính hãng với giá cả
cạnh tranh.

VIKI là đơn vị uy tín chuyên cung cấp các sản phẩm thiết bị điện,
thiết bị nước, đèn LED, đèn trang trí, các thiết bị vệ sinh với mẫu mã đa
dạng, chất lượng cao, giá cả cạnh tranh, giao hàng nhanh chóng tại khu vực
TP. Hồ Chí Minh.

Các sản phẩm liên quan bạn có thể tham khảo:


• Công tắc ổ
  cắm



• Thiết bị đóng
  cắt



• Dây
  điện



• Tủ
  điện



• Đèn
  led

Thông tin liên hệ:


• 📍
  Địa chỉ: 37C, Đường số 1, Phường Long Trường,
  TP. Thủ Đức, TP. Hồ Chí Minh



• 📞
  Hotline: 0933 320 468 – 0948 946 109 – 0938 461
  348



• 🌐
  Website: Thiết bị điện
  VIKI

Kết luận: CB bảo vệ động cơ GV2ME10 – Giải pháp toàn diện cho bảo
vệ động cơ công nghiệp 🏆

CB bảo vệ động cơ GV2ME10 của
Schneider không chỉ là một thiết bị bảo vệ đơn thuần mà còn là một giải pháp
toàn diện cho các hệ thống động cơ công nghiệp. Với khả năng bảo vệ quá tải
và ngắn mạch vượt trội, thiết kế nhỏ gọn và độ tin cậy cao, GV2ME10 đáp ứng
hoàn hảo các yêu cầu khắt khe của môi trường công nghiệp hiện
đại.

Việc đầu tư vào CB bảo vệ động cơ chất lượng cao
như GV2ME10 không chỉ giúp bảo vệ động cơ khỏi các sự cố mà còn kéo dài tuổi
thọ thiết bị, giảm thời gian ngừng hoạt động và tối ưu chi phí sản xuất. Đó
là lý do tại sao GV2ME10 đang ngày càng được ưa chuộng trong các ứng dụng
công nghiệp đòi hỏi độ tin cậy cao. 🚀🔒
