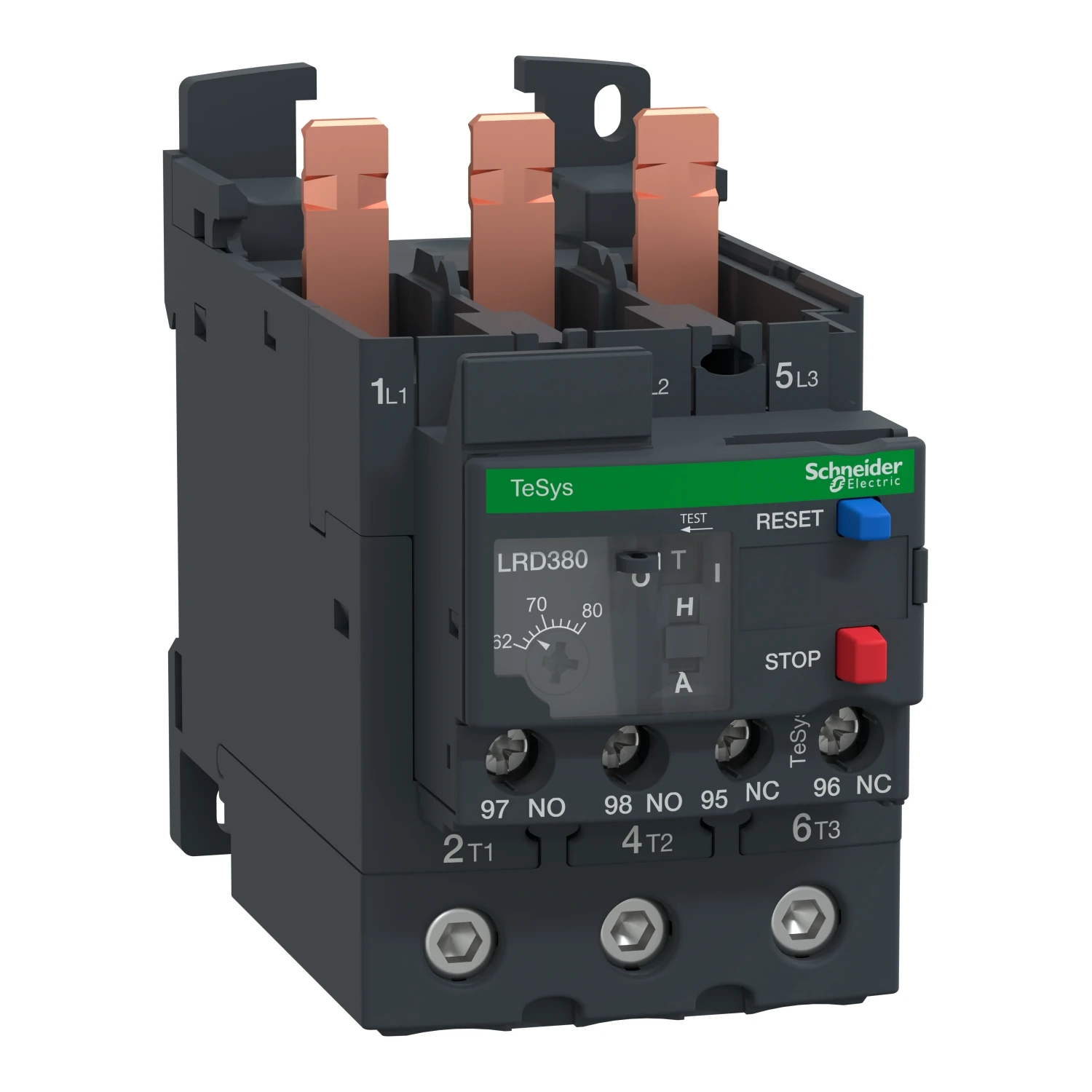

Rơ le nhiệt 62…80A dùng với Contactor LC1D80 và LC1D95 Schneider LRD380

Giới thiệu về rơle nhiệt Schneider LRD380 – Thiết bị bảo vệ động cơ hiệu quả 🔍
Rơ le nhiệt LRD380 của Schneider Electric là một thiết bị quan trọng trong hệ thống bảo vệ động cơ điện công nghiệp. Sản phẩm được thiết kế đặc biệt để làm việc cùng với contactor LC1D80 và LC1D95, tạo thành một hệ thống bảo vệ hoàn chỉnh cho các động cơ điện công suất lớn. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về đặc tính, ứng dụng và cách lựa chọn rơ le nhiệt LRD380 phù hợp nhất cho hệ thống của bạn.

Thông số kỹ thuật của rơ le nhiệt Schneider LRD380 ⚙️
Rơ le nhiệt LRD380 thuộc dòng sản phẩm Tesys Deca của Schneider, được thiết kế với các thông số kỹ thuật vượt trội:Dải dòng điện bảo vệ: 62-80A
Cấp bảo vệ quá tải: Class 10A
Điện áp cách điện: 1,89 kV ở tần số 50 Hz (tuân thủ IEC 60947-1)
Tiếp điểm phụ: 1NO+1NC (1 thường mở + 1 thường đóng)
Kiểu kết nối: Kiểu cắm (plug-in) giúp dễ dàng lắp đặt
Tương thích: Thiết kế đặc biệt để làm việc với contactor LC1D80 và LC1D95

Nguyên lý hoạt động của rơ le nhiệt LRD380 🔄
Rơ le nhiệt Schneider LRD380 hoạt động dựa trên nguyên lý nhiệt-cơ học, đảm bảo an toàn cho động cơ điện:

Khi dòng điện vượt quá mức cài đặt, các thanh lưỡng kim trong rơ le sẽ biến dạng do nhiệt độ tăng
Sự biến dạng này kích hoạt cơ cấu cơ khí bên trong
Cơ cấu này tác động lên các tiếp điểm, ngắt mạch điều khiển contactor
Contactor nhả ra, ngắt nguồn cung cấp cho động cơ
Hệ thống cũng bao gồm nút Reset để khôi phục lại trạng thái hoạt động sau khi sự cố được khắc phục

Lưu ý quan trọng: Class 10A của rơ le nhiệt LRD380 cho biết thời gian tác động của thiết bị khi xảy ra quá tải. Rơ le sẽ ngắt mạch trong vòng 10 giây khi dòng điện đạt 600% dòng định mức.

Ứng dụng của rơ le nhiệt LRD380 trong công nghiệp 🏭
Rơ le nhiệt Schneider LRD380 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp:

Hệ thống bơm nước công suất lớn
Máy nén khí trong nhà máy
Dây chuyền sản xuất
Hệ thống băng tải
Quạt công nghiệp kích thước lớn
Máy nghiền, máy xay trong ngành chế biến

Với khả năng bảo vệ động cơ khỏi các trường hợp:

Quá tải nhiệt
Mất pha
Mất cân bằng pha
Kẹt rotor

So sánh rơ le nhiệt LRD380 với các loại rơ le khác 📊
Để giúp bạn có cái nhìn tổng quan, dưới đây là bảng so sánh LRD380 với các loại rơ le nhiệt khác trong cùng dòng sản phẩm:
Thông sốLRD380LRD365LRD3363Dải dòng điện62-80A55-70A57-75ATiếp điểm phụ1NO+1NC1NO+1NC1NO+1NCTương thíchLC1D80, LC1D95LC1D65LC1D63Class bảo vệ10A10A10AXuất xứPhápPhápPháp
Cài đặt và điều chỉnh rơ le nhiệt LRD380 🔧
Việc cài đặt đúng cách là yếu tố quan trọng để rơ le nhiệt hoạt động hiệu quả:

Lắp đặt rơ le: Gắn trực tiếp vào contactor LC1D80 hoặc LC1D95 thông qua kết nối plug-in
Cài đặt dòng điện bảo vệ:

Xác định dòng định mức của động cơ (In) từ nhãn thông số
Điều chỉnh núm xoay trên rơ le đến giá trị In x 1.05 đến In x 1.1

Kiểm tra hoạt động:

Nhấn nút test để đảm bảo rơ le hoạt động đúng
Kiểm tra tiếp điểm NO và NC có đóng/ngắt đúng không

Mẹo chuyên gia: Nên cài đặt dòng điện bảo vệ ở mức 110% dòng định mức của động cơ để tránh ngắt mạch không cần thiết trong trường hợp tải tăng đột ngột trong thời gian ngắn.

Các lỗi thường gặp và cách khắc phục với LRD380 ⚠️
Như mọi thiết bị điện, rơ le nhiệt Schneider LRD380 đôi khi có thể gặp một số vấn đề:
1. Rơ le tác động liên tục:

Nguyên nhân: Cài đặt dòng điện quá thấp, động cơ quá tải thường xuyên
Giải pháp: Kiểm tra lại cài đặt, đánh giá lại tải của động cơ

2. Rơ le không tác động khi có quá tải:

Nguyên nhân: Cài đặt dòng điện quá cao, hỏng cơ cấu nhiệt
Giải pháp: Điều chỉnh lại dòng bảo vệ, kiểm tra/thay thế rơ le

3. Không thể reset sau khi tác động:

Nguyên nhân: Nhiệt độ bên trong rơ le vẫn cao, sự cố vẫn còn
Giải pháp: Đợi thiết bị nguội, xác định và xử lý nguyên nhân gốc rễ

Tại sao nên chọn rơ le nhiệt Schneider LRD380? 🌟
Có nhiều lý do khiến rơ le nhiệt LRD380 trở thành lựa chọn hàng đầu cho các kỹ sư và nhà thầu điện:

Độ tin cậy cao: Sản xuất tại Pháp với quy trình kiểm soát chất lượng nghiêm ngặt
Thời gian bảo hành 12 tháng từ nhà sản xuất
Dễ dàng lắp đặt nhờ kết nối plug-in với contactor
Khả năng tương thích cao với các thiết bị khác trong hệ thống Schneider
Hiệu suất bảo vệ vượt trội với Class 10A, đảm bảo an toàn cho động cơ đắt tiền

Hướng dẫn chọn mua rơ le nhiệt phù hợp 🛒
Khi lựa chọn rơ le nhiệt cho hệ thống của bạn, hãy chú ý những yếu tố sau:

Xác định đúng dòng điện định mức của động cơ cần bảo vệ
Kiểm tra loại contactor đang sử dụng (LRD380 chỉ phù hợp với LC1D80 và LC1D95)
Xem xét điều kiện môi trường làm việc: nhiệt độ, độ ẩm, bụi bẩn
Tính toán tần suất khởi động của động cơ
Đảm bảo tính xác thực của sản phẩm bằng cách mua từ nhà phân phối uy tín như Thiết bị điện VIKI

Tích hợp LRD380 vào hệ thống điều khiển động cơ 🔌
Để tích hợp rơ le nhiệt LRD380 vào hệ thống đã có, bạn cần thực hiện các bước sau:

Ngắt nguồn điện hoàn toàn trước khi lắp đặt
Gắn rơ le trực tiếp vào contactor LC1D80 hoặc LC1D95
Đấu nối dây nguồn qua các cực chính của rơ le
Kết nối tiếp điểm phụ NO/NC vào mạch điều khiển:

Tiếp điểm NC mắc nối tiếp với cuộn dây contactor
Tiếp điểm NO có thể được sử dụng cho đèn báo hoặc chuông báo động

Cài đặt dòng điện bảo vệ phù hợp với động cơ
Kiểm tra hoạt động của toàn bộ hệ thống

Bảo trì và kiểm tra định kỳ rơ le nhiệt LRD380 🔄
Để đảm bảo tuổi thọ và hiệu quả hoạt động của rơ le nhiệt, bạn nên thực hiện bảo trì định kỳ:

Kiểm tra hàng tháng: Nhấn nút test để đảm bảo cơ cấu tác động vẫn hoạt động tốt
Kiểm tra hàng quý: Kiểm tra các kết nối dây, đảm bảo không có dấu hiệu nóng chảy hoặc oxy hóa
Kiểm tra hàng năm: Đo đạc điện trở cách điện, kiểm tra độ chính xác của cơ cấu bảo vệ
Thay thế sau 5-7 năm hoặc khi có dấu hiệu xuống cấp đáng kể

Lưu ý quan trọng: Luôn ghi lại lịch sử tác động của rơ le nhiệt để phân tích và dự đoán các vấn đề tiềm ẩn trong hệ thống.

Câu hỏi thường gặp về rơ le nhiệt LRD380 ❓
Rơ le nhiệt LRD380 có thể thay thế cho các model khác không?
Rơ le này được thiết kế đặc biệt để làm việc với contactor LC1D80 và LC1D95. Tuy nhiên, trong trường hợp khẩn cấp, bạn có thể sử dụng các model có dải dòng tương tự như LRD365 hoặc LRD3363, nhưng nên thay thế bằng model chính xác khi có thể.
Tại sao rơ le nhiệt lại quan trọng hơn CB trong bảo vệ động cơ?
Khác với CB chỉ bảo vệ quá dòng ngắn mạch, rơ le nhiệt đặc biệt thiết kế để phát hiện quá tải kéo dài – nguyên nhân phổ biến nhất gây hỏng động cơ điện. Nó cũng bảo vệ được các trường hợp mất pha và mất cân bằng pha.
Làm thế nào để phân biệt rơ le nhiệt chính hãng?
Rơ le nhiệt Schneider LRD380 chính hãng có logo nổi rõ ràng, mã vạch có thể quét để xác thực, tem chống hàng giả, và bao bì đạt chuẩn của Schneider Electric. Luôn mua từ các đơn vị uy tín như VIKI.
Các sản phẩm thiết bị điện liên quan 🔌
Ngoài rơ le nhiệt LRD380, VIKI còn cung cấp nhiều sản phẩm thiết bị điện chất lượng khác:

Thiết bị đóng cắt – Đa dạng loại contactor, CB, MCCB
Đèn led – Giải pháp chiếu sáng tiết kiệm năng lượng
Tủ điện – Tủ điện công nghiệp và dân dụng
Thiết bị điện Công Nghiệp – Đa dạng thiết bị cho nhà máy
Dây điện – Các loại dây dẫn chất lượng cao

Kết luận 📝
Rơ le nhiệt Schneider LRD380 là một thiết bị bảo vệ động cơ thiết yếu trong môi trường công nghiệp. Với dải dòng điện 62-80A và khả năng tương thích với contactor LC1D80 và LC1D95, sản phẩm mang đến giải pháp bảo vệ toàn diện cho các động cơ điện công suất lớn.
Việc lựa chọn đúng rơ le nhiệt không chỉ giúp bảo vệ động cơ khỏi các tình huống quá tải mà còn kéo dài tuổi thọ của thiết bị, giảm thiểu thời gian dừng máy và chi phí bảo trì. Hãy liên hệ với Thiết bị điện VIKI để được tư vấn và lựa chọn sản phẩm phù hợp nhất cho hệ thống của bạn.
