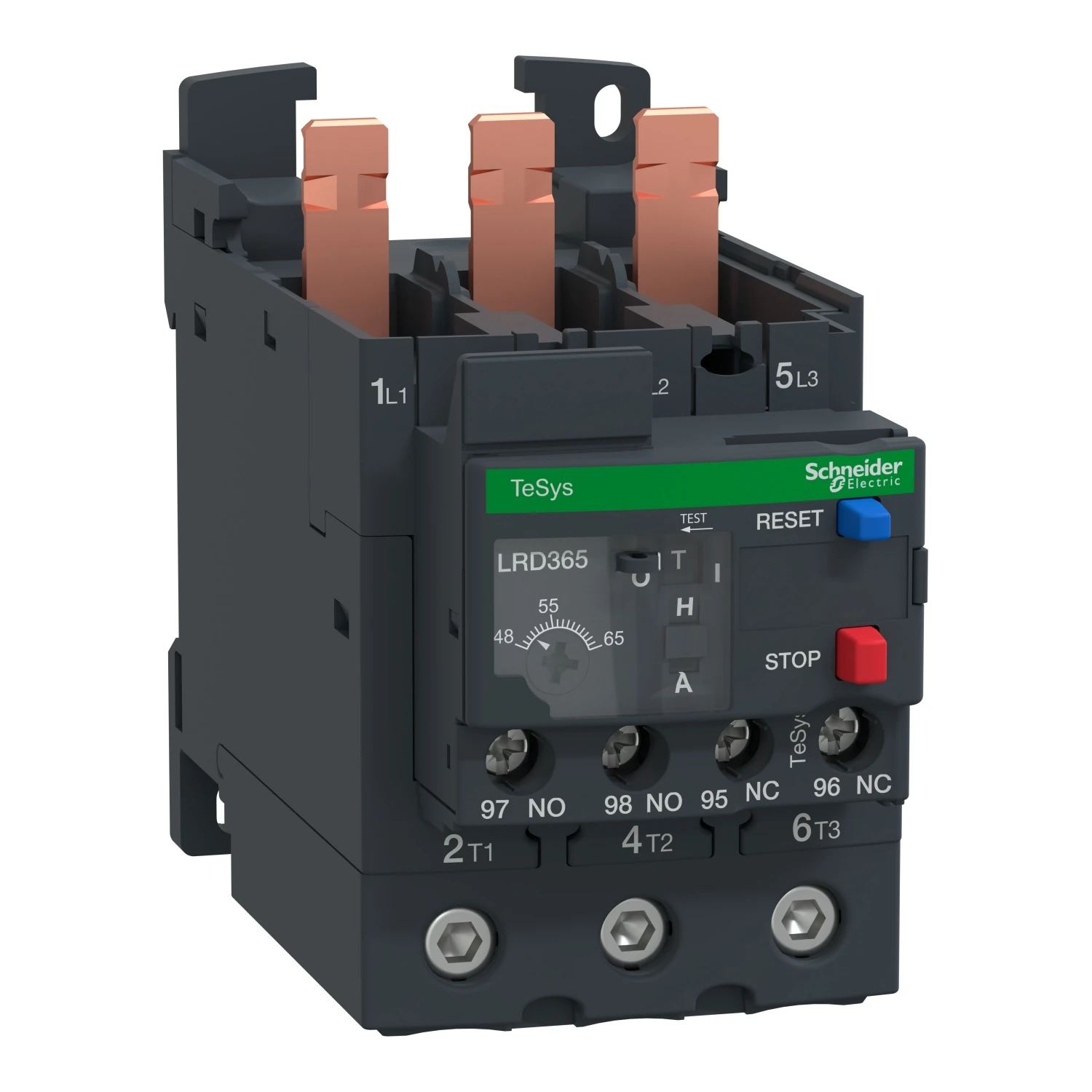

Rơ le nhiệt 48…65A dùng với Contactor LC1D50A và LC1D65A Schneider LRD365: Giải pháp bảo vệ động cơ chuyên nghiệp

Trong lĩnh vực thiết bị điện công nghiệp, việc lựa chọn các thiết bị đóng cắt và bảo vệ phù hợp đóng vai trò quyết định đến sự vận hành an toàn, hiệu quả của hệ thống. Trong đó, rơ le nhiệt là một trong những thiết bị quan trọng không thể thiếu khi xây dựng hệ thống điện bảo vệ động cơ. Hôm nay, chúng ta sẽ tìm hiểu chi tiết về Rơ le nhiệt Schneider LRD365 – một sản phẩm chất lượng cao được thiết kế chuyên dụng cho dòng điện từ 48A đến 65A, sử dụng kết hợp với Contactor LC1D50A và LC1D65A. 🔍

Tổng quan về Rơ le nhiệt Schneider LRD365 👀

Schneider Electric – thương hiệu hàng đầu trong lĩnh vực thiết bị điện đã phát triển LRD365 thuộc dòng TeSys Deca với mục đích chính là bảo vệ động cơ khỏi tình trạng quá tải. Thiết bị này hoạt động dựa trên cơ chế dải lưỡng kim trên ba cực, mang lại hiệu quả bảo vệ tối ưu cho các động cơ công nghiệp.

Đặc điểm kỹ thuật nổi bật của Rơ le nhiệt LRD365 ⚙️

• Dải điều chỉnh dòng điện: 48A đến 65A
• Tương thích: Contactor LC1D50A và LC1D65A
• Đặc tính nhảy: Class 10A
• Phương thức reset: Reset thủ công
• Tiếp điểm phụ: 1NO (thường mở) và 1NC (thường đóng)
• Điện áp hoạt động: Lên đến 690VAC
• Kích thước: Rộng 55mm, sâu 123mm
• Trọng lượng: Khoảng 0.4 kg

“Việc lựa chọn đúng rơ le nhiệt sẽ đảm bảo tuổi thọ động cơ và tăng hiệu suất hệ thống điện công nghiệp của bạn.”

Nguyên lý hoạt động của Rơ le nhiệt LRD365 🔄

Rơ le nhiệt Schneider LRD365 sử dụng nguyên lý hoạt động dựa trên sự biến dạng của dải lưỡng kim khi có dòng điện chạy qua. Khi dòng điện vượt quá ngưỡng cài đặt trong thời gian nhất định, dải lưỡng kim sẽ bị biến dạng do nhiệt, kích hoạt cơ cấu nhảy và ngắt mạch, bảo vệ động cơ khỏi tình trạng quá tải.

Cơ chế này được thiết kế tinh vi với đặc tính nhảy Class 10A, cho phép thiết bị phản ứng nhanh chóng khi có sự cố, giúp bảo vệ hiệu quả cho động cơ và các thiết bị liên quan. 🛡️

Ưu điểm của Rơ le nhiệt Schneider LRD365 ✅

1. Độ tin cậy cao: Được sản xuất theo tiêu chuẩn IEC, đảm bảo chất lượng và độ bền
2. Linh hoạt trong lắp đặt: Có thể lắp trực tiếp trên contactor hoặc lắp từ xa với khối đấu nối đặc biệt
3. Dễ dàng điều chỉnh: Núm xoay điều chỉnh dòng điện với thang đo rõ ràng
4. Khả năng chỉ thị trạng thái: Hiển thị trực quan tình trạng hoạt động của thiết bị
5. Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt trong tủ điện

Ứng dụng thực tế của Rơ le nhiệt LRD365 🏭

Rơ le nhiệt Schneider LRD365 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:

• Bảo vệ động cơ trong dây chuyền sản xuất
• Hệ thống bơm nước công nghiệp
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)
• Máy nén khí công suất lớn
• Hệ thống băng tải trong nhà máy

Hướng dẫn lắp đặt Rơ le nhiệt LRD365 với Contactor LC1D 🔧

Việc lắp đặt rơ le nhiệt LRD365 với contactor LC1D50A hoặc LC1D65A cần tuân thủ các bước sau để đảm bảo hoạt động hiệu quả:

1. Bước 1: Ngắt nguồn điện hoàn toàn trước khi thực hiện lắp đặt
2. Bước 2: Gắn contactor vào vị trí cần thiết trong tủ điện
3. Bước 3: Gắn rơ le nhiệt LRD365 trực tiếp vào phía dưới contactor
4. Bước 4: Đấu nối dây nguồn vào các cực của contactor
5. Bước 5: Đấu nối dây động cơ vào các cực đầu ra của rơ le nhiệt
6. Bước 6: Đấu nối các tiếp điểm phụ của rơ le nhiệt vào mạch điều khiển
7. Bước 7: Điều chỉnh dòng điện định mức phù hợp với động cơ
8. Bước 8: Kiểm tra lại toàn bộ đấu nối trước khi cấp nguồn

So sánh Rơ le nhiệt LRD365 với các dòng sản phẩm khác 📊

Những lưu ý khi sử dụng Rơ le nhiệt LRD365 ⚠️

Để đảm bảo hiệu quả bảo vệ tối ưu và kéo dài tuổi thọ thiết bị, bạn nên chú ý những điểm sau:

• Cài đặt dòng điện chính xác: Điều chỉnh dòng điện định mức theo thông số của động cơ
• Kiểm tra định kỳ: Thực hiện kiểm tra chức năng của rơ le nhiệt 3-6 tháng/lần
• Vệ sinh thiết bị: Làm sạch bề mặt tiếp xúc để tránh tiếp xúc kém
• Bảo vệ môi trường: Tránh lắp đặt ở nơi có nhiệt độ cao, bụi bẩn, độ ẩm cao
• Tuân thủ tiêu chuẩn: Lắp đặt theo đúng hướng dẫn của nhà sản xuất

Câu hỏi thường gặp về Rơ le nhiệt Schneider LRD365 ❓

1. Có thể sử dụng LRD365 với contactor của hãng khác không?

Không nên. Rơ le nhiệt LRD365 được thiết kế tối ưu để hoạt động với contactor Schneider LC1D50A và LC1D65A. Việc kết hợp với contactor khác có thể gây ra vấn đề về cơ khí và điện.

2. Làm thế nào để điều chỉnh dòng điện trên LRD365?

Bạn có thể điều chỉnh dòng điện bằng cách xoay núm điều chỉnh trên mặt trước của thiết bị đến giá trị phù hợp với dòng điện định mức của động cơ (thường là 1.0-1.05 lần dòng định mức).

3. Tại sao rơ le nhiệt LRD365 vẫn nhảy dù động cơ chạy bình thường?

Nguyên nhân có thể do: cài đặt dòng điện quá thấp, môi trường làm việc quá nóng, có vấn đề về cơ khí trên động cơ gây tăng dòng điện, hoặc do kết nối điện không tốt. Hãy kiểm tra từng yếu tố này.

4. Có thể reset tự động rơ le LRD365 không?

Không, LRD365 được thiết kế với chế độ reset thủ công nhằm đảm bảo an toàn. Việc reset tự động có thể gây nguy hiểm nếu lỗi chưa được khắc phục.

Mua Rơ le nhiệt LRD365 chính hãng tại đâu? 🛒

VIKI tự hào là đơn vị phân phối chính thức các sản phẩm thiết bị điện Schneider tại Việt Nam, bao gồm dòng rơ le nhiệt LRD365. Chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao với giá cả cạnh tranh và dịch vụ hỗ trợ chuyên nghiệp.

Để mua sản phẩm hoặc được tư vấn chi tiết, quý khách vui lòng liên hệ:

• 📞 Phone/Zalo: 0933320468 – 0948946109 – 0938 461 348
• 🏢 Địa chỉ: 37C Đường số 1, Phường Long Trường, Thành phố Thủ Đức, TP.HCM
• 🌐 Website: Thiết bị điện VIKI

Kết luận 📝

Rơ le nhiệt Schneider LRD365 là một giải pháp bảo vệ động cơ hiệu quả, đặc biệt phù hợp với các hệ thống sử dụng contactor LC1D50A và LC1D65A. Với thiết kế chuyên nghiệp, độ tin cậy cao và khả năng bảo vệ tối ưu, thiết bị này đáp ứng tốt nhu cầu bảo vệ cho các động cơ công suất lớn trong môi trường công nghiệp.

Việc lựa chọn và sử dụng đúng cách rơ le nhiệt sẽ góp phần quan trọng trong việc kéo dài tuổi thọ động cơ, giảm thiểu thời gian dừng máy và tối ưu hóa chi phí vận hành hệ thống. Hãy liên hệ với Thiết bị điện VIKI để được tư vấn và hỗ trợ chọn lựa thiết bị phù hợp với nhu cầu của bạn. 🌟
