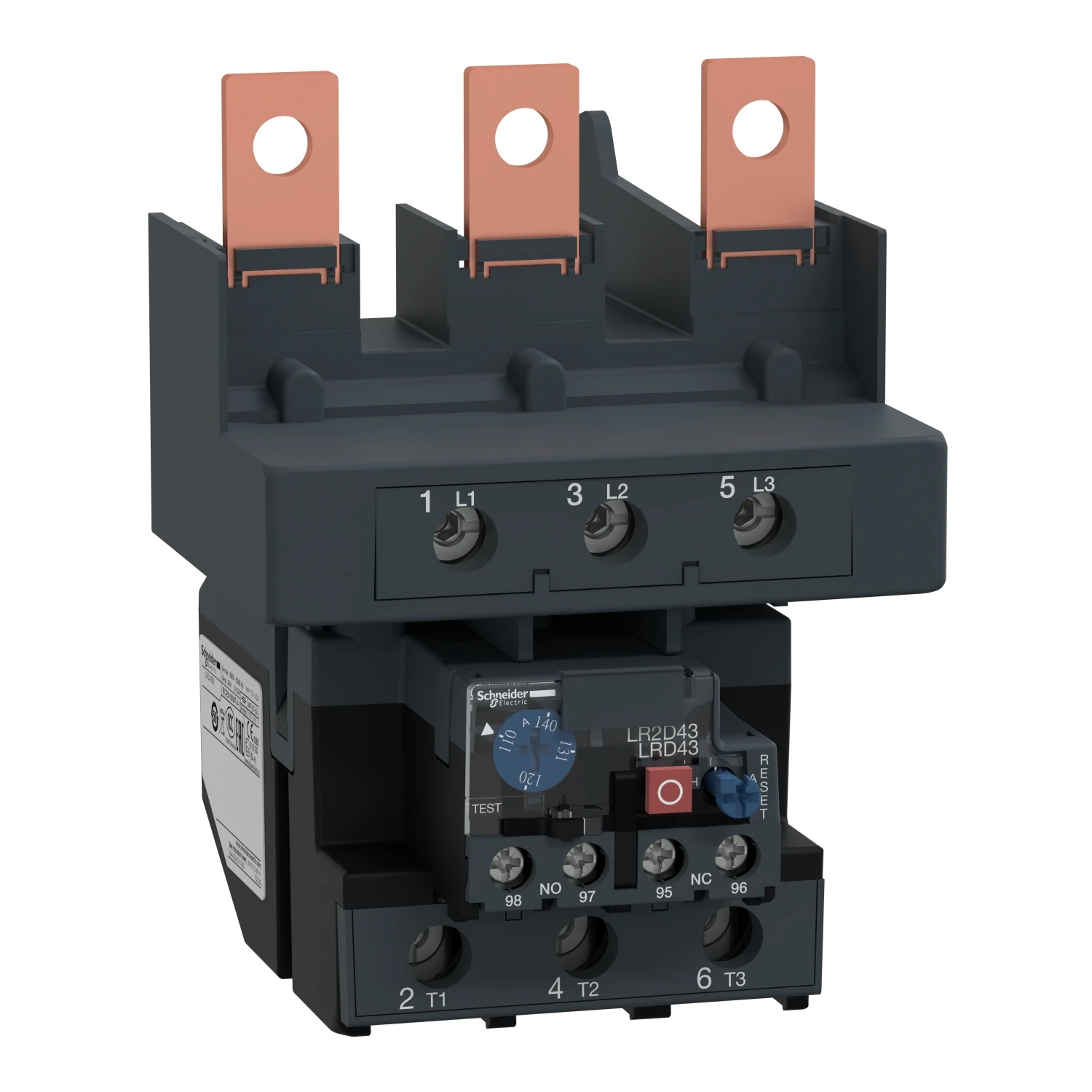

Rơ le nhiệt 110…140A dùng với Contactor LC1D150 Schneider LRD4369: Hướng dẫn toàn diện 🔌
Trong thế giới thiết bị điện công nghiệp, việc lựa chọn đúng rơ le nhiệt là yếu tố quyết định cho sự vận hành an toàn và hiệu quả của hệ thống. Bài viết này sẽ đi sâu vào phân tích rơ le nhiệt Schneider LRD4369 – một sản phẩm chất lượng cao dùng với Contactor LC1D150, giúp bạn hiểu rõ hơn về tính năng, đặc điểm và cách ứng dụng của thiết bị này trong các hệ thống công nghiệp. 💡
Tổng quan về rơ le nhiệt Schneider LRD4369 ⚙️
Rơ le nhiệt Schneider LRD4369 là một trong những sản phẩm nổi bật thuộc dòng TeSys Deca của Schneider Electric. Thiết bị này được thiết kế đặc biệt cho dải dòng điện từ 110A đến 140A và tương thích hoàn hảo với Contactor LC1D150. Đây là giải pháp lý tưởng cho việc bảo vệ động cơ khỏi các điều kiện quá tải và mất pha trong môi trường công nghiệp.
“Bảo vệ hiệu quả cho động cơ là yếu tố then chốt giúp kéo dài tuổi thọ và đảm bảo vận hành ổn định cho hệ thống điện công nghiệp.”
Với thiết kế rơ le nhiệt quá tải vi sai, LRD4369 đáp ứng tiêu chuẩn bảo vệ quá tải nhiệt Class 10A theo tiêu chuẩn IEC, mang đến khả năng bảo vệ toàn diện cho các ứng dụng công nghiệp đòi hỏi độ tin cậy cao.
Thông số kỹ thuật chi tiết 📊
| Thông số | Giá trị |
|---|---|
| Dải điều chỉnh dòng điện | 110A đến 140A |
| Cấp bảo vệ quá tải nhiệt | Class 10A (IEC 60947-4-1) |
| Điện áp cách điện định mức | 1000V AC |
| Tiếp điểm phụ | 1 thường mở (NO) + 1 thường đóng (NC) |
| Điện áp hoạt động định mức | Lên đến 1000V AC, 0-400 Hz |
| Tùy chọn khởi động lại | Khởi động lại thủ công hoặc tự động |
| Lắp đặt | Có thể lắp đặt dưới contactor LC1D150 |
Tính năng bảo vệ vượt trội 🛡️
Rơ le nhiệt Schneider LRD4369 cung cấp nhiều chức năng bảo vệ động cơ quan trọng:
- Bảo vệ quá tải – Ngăn chặn hư hỏng do nhiệt độ cao gây ra
- Phát hiện mất pha – Tự động ngắt khi phát hiện mất pha, với độ nhạy cao
- Bảo vệ dừng động cơ – Phản ứng nhanh với các điều kiện bất thường
- Độ nhạy mất pha – Ngắt ở mức 130% dòng điện cài đặt trên hai pha nếu pha cuối cùng bị mất
Khả năng phản ứng nhanh với các tình huống bất thường giúp rơ le nhiệt LRD4369 trở thành lựa chọn đáng tin cậy cho các hệ thống đòi hỏi độ an toàn cao.
Ứng dụng trong công nghiệp 🏭
Rơ le nhiệt Schneider LRD4369 kết hợp với Contactor LC1D150 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp:
- Hệ thống máy bơm công suất lớn – Bảo vệ động cơ khỏi quá tải do cánh bơm bị kẹt
- Dây chuyền sản xuất – Đảm bảo hoạt động liên tục và an toàn
- Hệ thống HVAC công nghiệp – Kiểm soát và bảo vệ các động cơ quạt, bơm
- Máy nén khí công suất cao – Ngăn ngừa hư hỏng do nhiệt độ cao
- Hệ thống băng tải – Phát hiện quá tải và mất pha kịp thời
Nhờ khả năng chịu nhiệt độ hoạt động từ -20°C đến 60°C mà không cần giảm định mức, LRD4369 phù hợp với nhiều môi trường công nghiệp khắc nghiệt.
So sánh với các dòng rơ le nhiệt khác 📈
| Tiêu chí | LRD4369 | Các dòng rơ le thông thường |
|---|---|---|
| Dải dòng điện | 110-140A (rộng) | Thường có dải hẹp hơn |
| Độ nhạy mất pha | Rất cao (130% của dòng điện cài đặt) | Trung bình hoặc thấp hơn |
| Tương thích | Thiết kế riêng cho Contactor LC1D150 | Thường dùng cho nhiều loại contactor |
| Cấp bảo vệ | IP20 | Thường thấp hơn |
| Độ bền cơ học | Chống rung và va đập theo tiêu chuẩn IEC | Chất lượng thay đổi tùy nhà sản xuất |
Hướng dẫn lắp đặt và cài đặt 🔧
Việc lắp đặt rơ le nhiệt Schneider LRD4369 với Contactor LC1D150 cần tuân theo các bước sau để đảm bảo hiệu quả bảo vệ tối ưu:
- Kiểm tra tương thích – Xác nhận rơ le LRD4369 phù hợp với contactor LC1D150
- Ngắt nguồn điện – Đảm bảo an toàn trước khi lắp đặt
- Lắp rơ le dưới contactor – Vị trí lắp đặt tối ưu là phía dưới contactor
- Kết nối dây điện – Sử dụng đầu nối vít kẹp cho dây cáp từ 4 đến 50 mm²
- Điều chỉnh dòng điện – Cài đặt dòng điện phù hợp với động cơ (trong khoảng 110-140A)
- Chọn chế độ khởi động lại – Tùy chọn giữa chế độ tự động hoặc thủ công
- Kiểm tra hoạt động – Thực hiện kiểm tra chức năng trước khi vận hành
Giải đáp các câu hỏi thường gặp ❓
Rơ le nhiệt LRD4369 có thể được sử dụng với contactor khác ngoài LC1D150 không?
Mặc dù rơ le nhiệt LRD4369 được thiết kế tối ưu để làm việc với Contactor LC1D150, nhưng trong một số trường hợp có thể kết hợp với các contactor khác có thông số tương đương. Tuy nhiên, việc này cần được đánh giá kỹ về tính tương thích cơ khí và điện trước khi thực hiện.
Làm thế nào để chọn đúng dòng điện cài đặt cho rơ le nhiệt?
Dòng điện cài đặt cho rơ le nhiệt nên được điều chỉnh theo dòng điện định mức của động cơ. Thông thường, nên cài đặt ở mức khoảng 105-110% dòng điện định mức của động cơ để đảm bảo bảo vệ hiệu quả mà không gây ngắt không cần thiết.
Khi nào nên chọn chế độ khởi động lại tự động và khi nào nên chọn thủ công?
Chế độ khởi động lại tự động phù hợp với các hệ thống yêu cầu hoạt động liên tục và có giám sát từ xa. Ngược lại, chế độ khởi động lại thủ công nên được sử dụng khi cần kiểm tra nguyên nhân sự cố trước khi khởi động lại hệ thống, đặc biệt là với các thiết bị có rủi ro an toàn cao.
Mua rơ le nhiệt Schneider LRD4369 chính hãng 🛒
Để đảm bảo chất lượng và độ tin cậy của hệ thống điện công nghiệp, việc lựa chọn rơ le nhiệt Schneider LRD4369 chính hãng là vô cùng quan trọng. VIKI tự hào là đơn vị phân phối chính thức các sản phẩm thiết bị điện Schneider tại Việt Nam với chất lượng đảm bảo và giá cả cạnh tranh.
Khi mua sắm tại Thiết bị điện VIKI, khách hàng được hưởng:
- Sản phẩm chính hãng 100% với tem bảo hành và hóa đơn đầy đủ
- Tư vấn kỹ thuật chuyên nghiệp từ đội ngũ chuyên gia
- Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
- Giao hàng nhanh chóng trong khu vực TP.HCM
- Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng
Các sản phẩm thiết bị điện liên quan 🔗
Bên cạnh rơ le nhiệt LRD4369, VIKI còn cung cấp đa dạng các thiết bị điện chất lượng cao khác:
- Thiết bị đóng cắt – Đa dạng về chủng loại và công suất
- Dây điện – Chất lượng cao, an toàn tuyệt đối
- Tủ điện – Giải pháp đóng gói hoàn chỉnh
- Đèn led – Tiết kiệm năng lượng, tuổi thọ cao
- Thiết bị điện Công Nghiệp – Đáp ứng mọi nhu cầu công nghiệp
Kết luận 🌟
Rơ le nhiệt Schneider LRD4369 là một giải pháp bảo vệ động cơ hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp yêu cầu dòng điện từ 110A đến 140A. Kết hợp hoàn hảo với Contactor LC1D150, thiết bị này cung cấp bảo vệ toàn diện trước các tình huống quá tải và mất pha, giúp kéo dài tuổi thọ của hệ thống và đảm bảo vận hành an toàn.
Với thiết kế bền bỉ, độ tin cậy cao và khả năng bảo vệ vượt trội theo tiêu chuẩn quốc tế IEC, LRD4369 là lựa chọn hàng đầu cho các kỹ sư và nhà tích hợp hệ thống công nghiệp tại Việt Nam.
