Hướng Dẫn Chi Tiết: Rơ Le Nhiệt 0.63…1A Dùng Với Contactor LC1E06
… LC1E38 Schneider LRE05 🔎

Trong thế giới thiết bị điện công nghiệp, việc lựa chọn và kết hợp
đúng giữa rơ le nhiệt và contactor đóng vai trò quan trọng trong việc bảo vệ
hệ thống điện. Bài viết này sẽ phân tích chi tiết về rơ le nhiệt 0.63…1A
Schneider LRE05 và cách kết hợp hiệu quả với dòng contactor LC1E06 đến
LC1E38. 💡

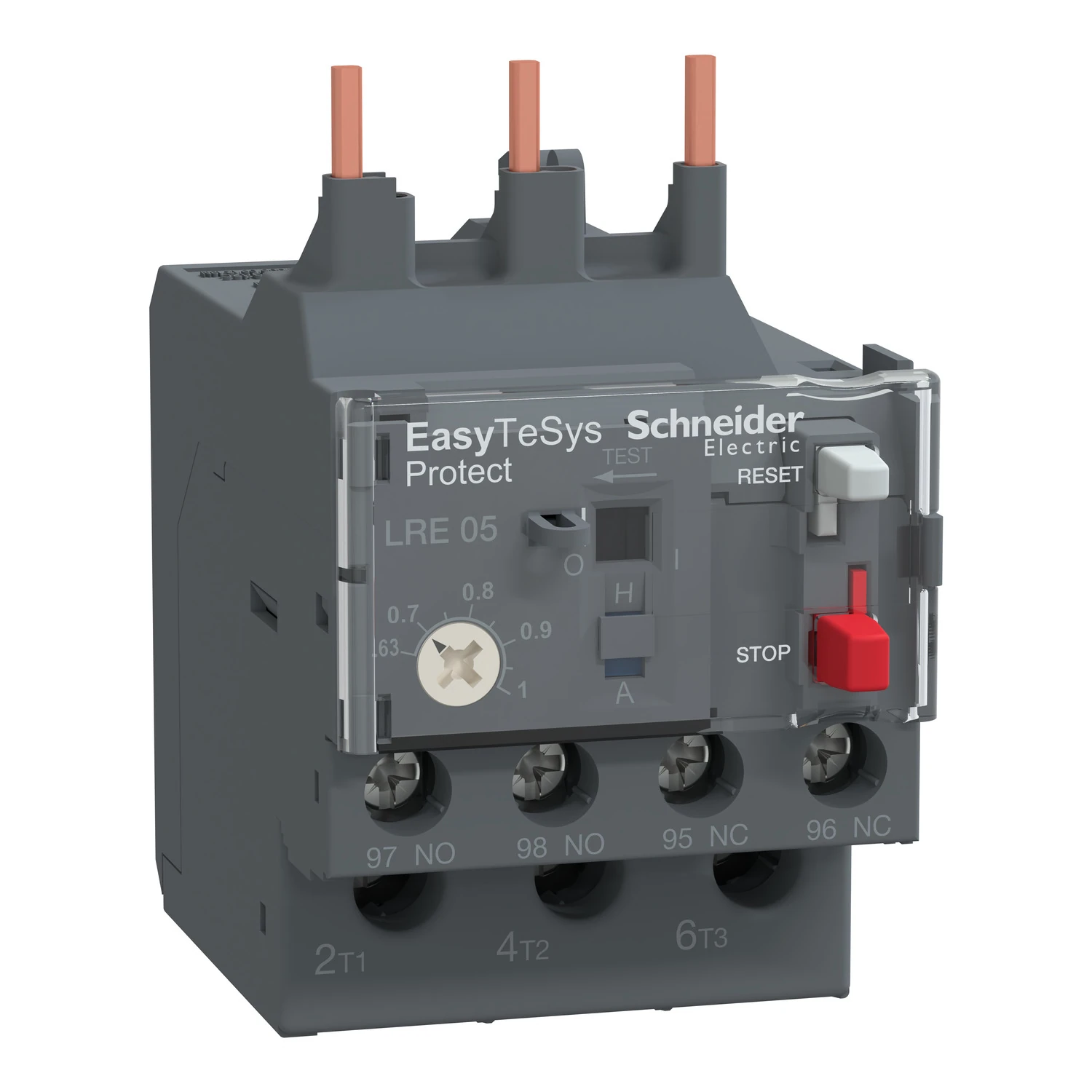

1. Tổng Quan Về Rơ Le Nhiệt Schneider LRE05
🔧

Rơ le nhiệt LRE05 của Schneider Electric là thiết bị bảo vệ quan
trọng trong các hệ thống điện công nghiệp. Với dải điều chỉnh dòng điện từ
0.63A đến 1A, thiết bị này được thiết kế đặc biệt để làm việc hiệu quả với
dòng contactor LC1E của Schneider.

“Rơ le nhiệt là thiết bị bảo vệ không thể thiếu trong mọi hệ
thống điện công nghiệp, giúp ngăn ngừa hư hỏng động cơ do quá
tải.”

Đặc điểm kỹ thuật nổi bật:


• Dải điều
  chỉnh dòng điện: 0.63A đến 1A



• Cấp bảo
  vệ: IP20



• Điện áp
  cách điện: 690V



• Tương
  thích: Contactor LC1E06 đến LC1E38



• Chế độ
  reset: Tự động hoặc thủ công

2. Vai Trò Của Rơ Le Nhiệt Trong Hệ Thống Điện
🛡️

Rơ le nhiệt đóng vai trò “lá chắn” bảo vệ cho động cơ
điện và thiết bị trong hệ thống. Khi dòng điện vượt quá mức cho phép trong
thời gian dài, rơ le nhiệt sẽ tác động ngắt mạch, giúp:


1. Bảo vệ động cơ khỏi
   tình trạng quá tải



2. Ngăn ngừa hư hỏng do
   nhiệt độ cao



3. Tăng tuổi thọ cho thiết
   bị điện



4. Đảm bảo an toàn cho
   toàn bộ hệ thống



5. Giảm thiểu chi phí bảo
   trì và sửa chữa

3. Cách Lựa Chọn Rơ Le Nhiệt Phù Hợp Với Contactor
📊

Việc kết hợp đúng giữa rơ le nhiệt và contactor là yếu tố quyết
định đến hiệu quả bảo vệ của hệ thống. Đối với rơ le nhiệt LRE05 (0.63-1A),
bạn nên kết hợp với các contactor sau:





























































Model Contactor	Dòng định mức	Độ tương thích	Ứng dụng phù hợp
LC1E06	6A	Cao	Động cơ nhỏ, máy bơm
LC1E09	9A	Cao	Máy nén khí cỡ nhỏ
LC1E12	12A	Trung bình	Băng tải, máy trộn
LC1E18 – LC1E38	18A – 38A	Phụ thuộc ứng dụng	Hệ thống công suất lớn

Khi lựa chọn rơ le nhiệt, cần xem xét dòng điện định
mức của động cơ và đặt dòng điện rơ le nhiệt bằng khoảng 1.1
đến 1.2 lần dòng điện định mức này để đảm bảo bảo vệ tối ưu. 🔍

4. Hướng Dẫn Cài Đặt Và Kết Nối Rơ Le Nhiệt Với Contactor
⚙️

Việc lắp đặt và kết nối rơ le nhiệt LRE05 với contactor LC1E khá
đơn giản nhưng đòi hỏi sự cẩn thận và tuân thủ quy trình:

Các bước lắp đặt:


1. Tắt nguồn
   điện hoàn toàn trước khi lắp đặt



2. Gắn rơ le
   nhiệt LRE05 vào phía dưới contactor LC1E thông qua cơ cấu gắn
   sẵn



3. Kết nối
   dây điện vào các đầu cực theo sơ đồ (thường là T1, T2,
   T3)



4. Điều
   chỉnh dòng điện định mức phù hợp với động cơ (trong khoảng
   0.63-1A)



5. Kiểm tra
   và thử nghiệm hoạt động của rơ le trước khi vận hành chính
   thức

5. So Sánh Rơ Le Nhiệt Schneider LRE05 Với Các Sản Phẩm Tương
Đương 🔄

Để có cái nhìn khách quan, hãy so sánh rơ le nhiệt Schneider LRE05
với một số sản phẩm tương đương trên thị trường:









































































Tiêu chí	Schneider LRE05	ABB TF42	Siemens 3RU2116
Dải điều chỉnh	0.63-1A	0.65-1.1A	0.7-1A
Độ tin cậy	Rất cao	Cao	Cao
Tính năng bảo vệ	Quá tải, mất pha	Quá tải	Quá tải, mất pha
Giá thành	Trung bình-cao	Cao	Cao
Độ phổ biến tại VN	Rất phổ biến	Phổ biến	Trung bình

6. Các Lỗi Thường Gặp Và Cách Khắc Phục
🔧

Trong quá trình sử dụng rơ le nhiệt LRE05, bạn có thể gặp một số
vấn đề sau:

Rơ le nhiệt tác động liên tục:


• Nguyên
  nhân: Cài đặt dòng điện quá thấp, động cơ quá tải thường
  xuyên



• Giải
  pháp: Kiểm tra và điều chỉnh lại dòng điện định mức, kiểm tra
  tình trạng động cơ

Rơ le không tác động khi quá tải:


• Nguyên
  nhân: Cài đặt dòng điện quá cao, rơ le bị
  hỏng



• Giải
  pháp: Kiểm tra lại cài đặt, thay thế rơ le nếu cần
  thiết

Khó khăn khi reset rơ le:


• Nguyên
  nhân: Cơ cấu reset bị kẹt, rơ le còn nóng



• Giải
  pháp: Đợi rơ le nguội, kiểm tra cơ cấu reset, thay thế nếu
  hỏng

“Phòng bệnh hơn chữa bệnh – việc bảo trì định kỳ và kiểm tra
thường xuyên là cách tốt nhất để đảm bảo rơ le nhiệt luôn hoạt động hiệu
quả.”

7. Ứng Dụng Thực Tế Của Rơ Le Nhiệt LRE05 Trong Công Nghiệp
🏭

Rơ le nhiệt LRE05 được ứng dụng rộng rãi trong nhiều lĩnh vực công
nghiệp, đặc biệt là:


• Hệ thống
  máy bơm: Bảo vệ động cơ bơm khỏi quá tải



• Dây
  chuyền sản xuất: Đảm bảo hoạt động liên tục, tránh dừng đột
  ngột



• Hệ thống
  HVAC: Bảo vệ các động cơ quạt, máy nén trong hệ thống điều
  hòa



• Máy gia
  công: Bảo vệ động cơ trong điều kiện làm việc khắc
  nghiệt



• Hệ thống
  tự động hóa: Là một phần của mạch điều khiển an
  toàn

8. Câu Hỏi Thường Gặp (FAQs) ❓

Có thể sử dụng rơ le nhiệt LRE05 với contactor hãng khác
không?

Về mặt kỹ thuật, có thể sử dụng với contactor hãng khác có thông
số tương đương, nhưng không đảm bảo về mặt cơ khí và kết nối. Khuyến nghị sử
dụng cùng thương hiệu Schneider để có độ tương thích tốt
nhất.

Tại sao cần phải điều chỉnh dòng điện định mức cho rơ le
nhiệt?

Điều chỉnh dòng điện định mức giúp rơ le nhiệt phát hiện chính xác
tình trạng quá tải của động cơ. Nếu cài đặt quá thấp, rơ le sẽ tác động không
cần thiết; nếu cài đặt quá cao, rơ le sẽ không bảo vệ được động cơ khi quá
tải.

Tuổi thọ trung bình của rơ le nhiệt LRE05 là bao
lâu?

Với điều kiện sử dụng bình thường, rơ le nhiệt LRE05 có tuổi thọ
từ 8-10 năm. Tuy nhiên, trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm
lớn, nhiều bụi), tuổi thọ có thể giảm xuống còn 5-7 năm.

9. Mua Sắm Và Bảo Trì Rơ Le Nhiệt Schneider LRE05
🛒

Khi cần mua sắm hoặc thay thế rơ le nhiệt Schneider LRE05, bạn có
thể liên hệ với Thiết bị
điện VIKI – đơn vị cung cấp thiết bị điện uy tín tại Việt Nam. Một
số lưu ý khi mua sắm:


• Kiểm tra thông số kỹ
  thuật phù hợp với nhu cầu



• Đảm bảo sản phẩm chính
  hãng Schneider



• Kiểm tra ngày sản xuất
  và tem bảo hành



• Yêu cầu hướng dẫn lắp
  đặt và sử dụng chi tiết

Bảo trì định kỳ:


1. Kiểm tra và làm sạch
   các tiếp điểm 6 tháng/lần



2. Kiểm tra độ chính xác
   của cài đặt dòng điện 1 năm/lần



3. Thử nghiệm hoạt động
   của nút test/reset 3 tháng/lần



4. Siết chặt lại các đầu
   nối dây điện định kỳ

10. Kết Luận Và Khuyến Nghị 📝

Rơ le nhiệt Schneider LRE05 với dải dòng điện 0.63-1A là giải pháp
bảo vệ tin cậy cho các hệ thống sử dụng contactor LC1E06 đến LC1E38. Với
thiết kế tối ưu và độ tin cậy cao, sản phẩm này đáp ứng tốt nhu cầu bảo vệ
quá tải cho động cơ điện trong môi trường công nghiệp.

Để đảm bảo hệ thống điện của bạn hoạt động ổn định và an toàn,
hãy:


• Lựa chọn đúng thông số
  rơ le nhiệt phù hợp với động cơ



• Tiến hành lắp đặt đúng
  kỹ thuật



• Định kỳ kiểm tra và bảo
  trì thiết bị



• Tuân thủ các hướng dẫn
  của nhà sản xuất



• Liên hệ với chuyên gia
  khi gặp vấn đề phức tạp

Nếu bạn cần tư vấn thêm về sản phẩm hoặc có nhu cầu mua sắm, hãy
liên hệ với Thiết bị điện
VIKI. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ
bạn!
