Cấu Tạo Quạt Điện

Tìm hiểu về sơ đồ nguyên lý hoạt động và cấu tạo quạt điện

Quạt điện là thiết bị cần thiết đối với sinh hoạt hàng ngày của con người. Quạt điện có chức năng là tạo gió dựa trên tác động của cơ điện học. Vậy, các bộ phận nào của quạt điện có khả năng tạo nên sức gió? Bạn đã biết cấu tạo quạt điện ra sao chưa? Nguyên lý hoạt động để tạo ra sức gió bên trong quạt điện như thế nào? Nếu bạn muốn tìm hiểu về sơ đồ đấu dây cho quạt bàn, quạt điện. Tất cả những thắc mắc này chúng tôi sẽ giải đáp đầy đủ trong bài viết dưới đây. Các bạn hãy cùng tìm hiểu để nắm thật rõ về quạt điện nhé.

Cấu tạo bên ngoài của quạt điện

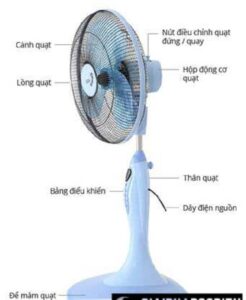

Quạt điện là thiết bị được cấu tạo từ rất nhiều chi tiết. Bởi vậy, chúng tôi sẽ phân chia cấu tạo quạt điện ra làm 2 phần. Đó là cấu tạo bên ngoài và cấu tạo bên trong của quạt điện. Vậy, trước tiên cấu tạo bên ngoài của quạt điện gồm những bộ phận nào? Cấu tạo quạt điện cơ bản Cau-tao-quat-dien-co-ban

Lồng quạt

Đây là bộ phận có tác dụng bảo vệ bộ phận cánh quạt bên trong thân quạt. Bạn sẽ tránh được những va chạm nguy hiểm giữa người sử dụng và quạt.

Thân quạt

Thân quạt là bộ phận chính có tác dụng đỡ các bộ phận quan trọng khác của quạt. Chẳng hạn như cánh quạt, động cơ của quạt giúp cho quạt hoạt động đúng vị trí. Thường thì, thân quạt được thiết kế rất là linh hoạt. Người sử dụng có thể lắp vào hoặc tháo ra khi sửa chữa hay vệ sinh quạt.

Cánh quạt

Đây chính là một bộ phận quan trọng trong cấu tạo bên ngoài của quạt điện. Nhờ có cánh quạt mà sức gió được tạo ra khi có tác động của cơ điện học. Hiện nay có rất nhiều mẫu cánh quạt đang được người dùng lựa chọn như:
  • Loại 3 cánh.
  • Loại 5 cánh.
  • Loại cánh mỏng.
  • Loại cánh dày.
Thiết kế của cánh quạt ra sao sẽ tạo nên sức gió mạnh hay yếu. Bởi vì, chính tác động của cơ học sẽ khiến cho cánh quạt chuyển động. Sự chuyển động của cánh quạt tạo nên sự chênh lệch áp suất giữa cánh quạt trước và sau. Từ đó, điều này tạo nên sức gió.

Động cơ quạt

Động cơ được coi là quả tim để duy trì sự hoạt động và tạo sức gió trong quạt. Một chiếc quạt điện được đánh giá là chất lượng hay không căn cứ vào động cơ quạt. Động cơ hoạt động ít tạo ra tiếng ồn, độ rung, sức nóng thì là một động cơ tốt.

Cấu tạo quạt điện bên trong

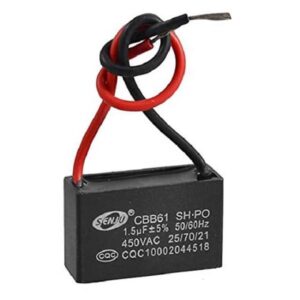

Bên bên trong của cấu tạo quạt điện chủ yếu là những chi tiết điện tử. Những chi tiết này phần lớn nằm bên trong động cơ của quạt điện. Vậy, các bộ phận của quạt điện đó là gì? Tu-dien Tụ điện
  • Mô tơ: Mô tơ chính là một cuộn dây đồng được quấn vào một lõi sắt từ. Bên trong lõi sắt từ này còn bao gồm nhiều tấm tole silic mỏng được ghép lại với nhau. Những tấm tole silic này có tác dụng cản trở dòng điện Phu – Cô.
  • Rotor: Rotor được ghép từ nhiều lá thép mỏng lại với nhau. Bên ngoài được bao phủ bởi một phần nhôm đúc với cốt thép để gắn cánh quạt. Rotor có tác dụng tạo chuyển động cho bộ chuyển hướng.
  • Tụ điện là bộ phận quan trọng nằm bên trong động cơ quạt. Nhiều người thường thắc mắc rằng: “tụ điện trong quạt có tác dụng gì”? Câu trả lời sẽ là: “Tụ điện giúp tạo ra một dòng điện lệch pha”.
  • Vỏ nhôm có tác dụng ghép nối giữa 2 bộ phận Roto và các lõi sắt từ.  (Stator)
  • Bạc thau gồm có ổ giữ dầu bôi trơn có tác dụng làm giảm lực ma sát bên trong quạt.
Như vậy, với cấu tạo quạt điện phần bên ngoài và bên trong như thế này. Nhiều người sẽ thắc mắc rằng liệu nguyên lý hoạt động của quạt điện có phức tạp hay không? Câu trả lời sẽ được chúng tôi giải đáp ngay sau đây cho bạn đọc

Nguyên lý hoạt động của quạt điện

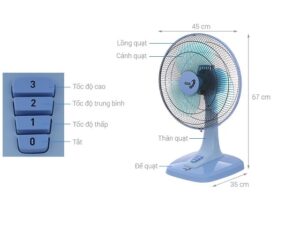

Khi dòng điện được đưa vào động cơ của quạt điện. Lúc này, dòng điện sẽ được chạy vào bên trong các cuộn dây được quấn trên lõi sắt từ. Những cuộn dây này được làm bằng vật liệu chính là tole silic mỏng ghép với nhau. Sau đó, sẽ có một lực được tác động vào bộ phận rotor. Nguyen-ly-hoat-dong-cua-quat-dien Nguyên lý hoạt động của quạt điện Lúc này, do đặc thù của các cuộn dây ( dây đề và dây chạy ) được đặt lệch nhau. Chính đặc điểm này tạo ra một dòng điện lệch pha bên trong tụ điện. Vì là 2 lực hút nhau nên sẽ tạo ra một từ trường phía bên trong lòng Stator. Chính từ trường này sẽ tác động khiến cho rotor có thể quay được. Ngoài ra, người sử dụng hoàn toàn có thể thay đổi được tốc độ của quạt. Đó chính là họ quấn lên rotor một số vòng dây có kết nối chung với cuộn chạy. Khi có sự thay đổi tăng lên hay giảm xuống của dòng điện bên trong động cơ. Lúc này, điện trở của dòng điện sẽ tạo ra một từ trường mạnh hoặc yếu. Chính từ trường này sẽ làm cho quạt được quay nhanh hơn hoặc chậm hơn tùy ý. Đây chính là nguyên lý hoạt động cơ bản của quạt điện. Như vậy, khi đọc tới đây bạn đã hiểu rõ về cấu tạo quạt điện ra sao? Cách thức hoạt động của quạt điện như thế nào? Vậy, phải làm sao để quạt điện có thể hoạt động với nguyên lý ở trên. Chắc chắn, bạn phải đấu dây quạt sao cho chính xác.

Hướng dẫn đấu dây quạt bàn

Để có thể đấu dây quạt bàn một cách chuẩn xác và nhanh nhất. Bạn có thể đấu theo sơ đồ dưới đây:

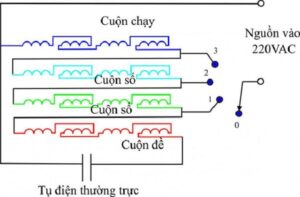

Sơ đồ đấu dây quạt bàn

So-do-dau-day-quat-ban Sơ đồ đấu dây quạt bàn Dựa vào sơ đồ đấu dây quạt bàn ở trên, bạn có thể hiểu như sau: Trên sơ đồ sẽ bao gồm 4 cuộn dây được mắc nối tiếp với nhau. Trong đó sẽ có 1 cuộn chạy, 1 cuộn đề và 2 cuộn số.
  • Khi người dùng bấm chuyển số thì sẽ có 1 trong 2 cuộn số sẽ tham gia vào cuộn chạy.
  • Nếu bạn muốn quạt chạy nhanh thì bấm vào số 3.
  • Nếu muốn quạt chạy ở mức trung bình thì bấm vào số 2.
  • Tốc độ quạt chạy yếu nhất khi bạn bấm vào số 1.
Cuộn chạy chính là bộ phận thuộc cấu tạo quạt điện có thể tạo ra lực quay chính. Cuộn số dùng để giảm dòng điện khiến vòng quay chạy yếu hơn. Cuối cùng, tụ đề và cuộn đề có tác dụng khởi tạo lực đẩy khi bạn mở nguồn điện.

Giải thích sơ đồ đấu quạt bàn

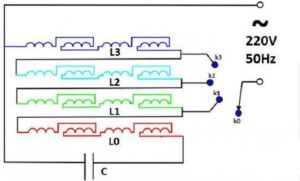

Dựa vào sơ đồ trên bạn có thể giải thích một vài thông số kỹ thuật sau: Thong-so-so-do-dau-quat-ban Thông số sơ đồ đấu quạt bàn
  • Nguồn điện xoay chiều: 220V-50Hz.
  • K0: Công tắc mặc định ( Số 0 – quạt không quay ).
  • K1: Công tắc của nấc 1 ( Số 1- quạt quay ở tốc độ yếu nhất).
  • K2 : Công tắc của nấc 2( Số 2 quạt quay ở tốc độ trung bình).
  • K3: Công tắc của nấc 3( Số 3- quạt quay ở tốc độ mạnh  nhất).
  • C: Tụ điện thường trực.
  • L3: Cuộn dây chạy.
  • L0: Cuộn dây đề.
  • L1-L2: Các cuộn dây số
Ban đầu quạt bàn ở chế độ mặc định là số 0. Khi bạn chuyển công tác sang các số 1, 2, 3. Lúc này, các cuộn dây lần lượt được tăng số vòng. Chính sự tăng số vòng này khiến cho vòng quay được tạo ra với công suất lớn hơn. Bên cạnh đó, tụ điện là bộ phận không thể thiếu được trong cấu tạo quạt bàn.

Lưu ý khi sử dụng quạt điện để kéo dài tuổi thọ

Luu-y-khi-su-dung-quat-dien-de-keo-dai-tuoi-tho Lưu ý khi sử dụng quạt điện để kéo dài tuổi thọ
  • Nên mua quạt điện có chất lượng đảm bảo từ những địa chỉ uy tín.
  • Không nên bật tắt thay đổi các mức số liên tục sẽ khiến quạt điện nhanh bị hỏng.
  • Thường xuyên thay dầu mỡ mới cho động cơ để đảm bảo chúng được vận hành tốt.
  • Vệ sinh lau chùi bụi bẩn trên quạt nên áp dụng mỗi tuần mỗi tháng.
  • Cất quạt và rút điện khỏi nguồn khi không sử dụng đến.
Đó chính là toàn bộ những thông tin chia sẻ về cấu tạo quạt điện. Nguyên lý hoạt động của dòng điện bên trong quạt điện? Đặc biệt khi bạn muốn biết cách đấu dây quạt bàn, quạt điện một cách đơn giản và nhanh chóng. Bạn có thể nối theo sơ đồ mà bài viết của chúng tôi đã hướng dẫn. Hãy chia sẻ bài viết nếu thông tin của chúng tôi thực sự hữu ích đối với bạn.
