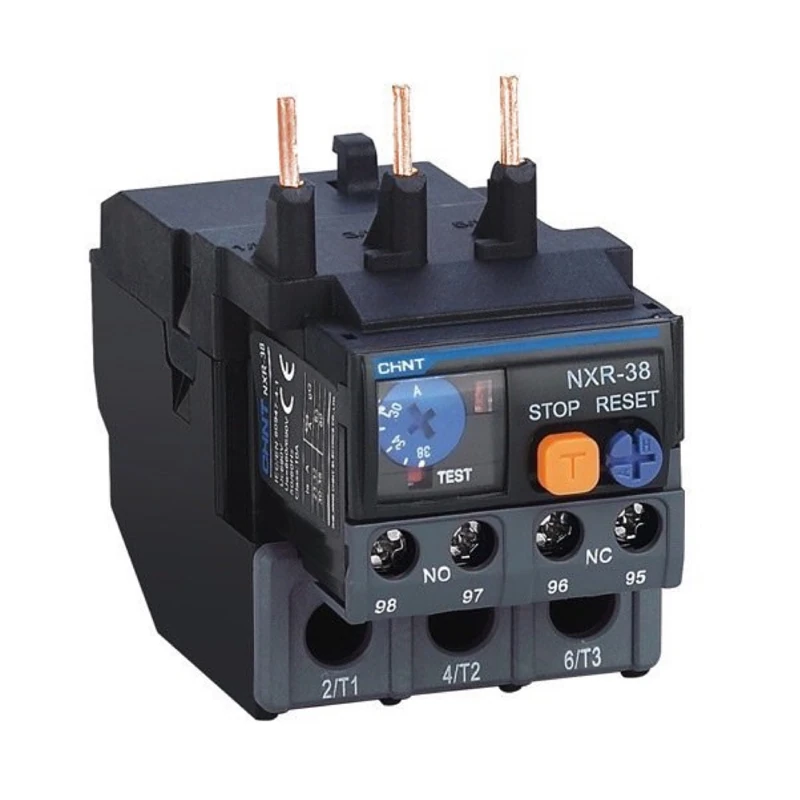

Rơ le nhiệt NXR-38
23A-32A Chint: Bảo vệ động cơ điện toàn diện 🛡️

Trong thế giới thiết bị điện công nghiệp, việc bảo vệ động cơ là
một yếu tố quan trọng không thể bỏ qua. Rơ le nhiệt NXR-38
23A-32A Chint là giải pháp hoàn hảo cho bài toán này, mang đến
khả năng bảo vệ toàn diện và đáng tin cậy. Bài viết này sẽ đi sâu vào phân
tích sản phẩm, đặc điểm kỹ thuật và các ứng dụng thực tế của thiết bị quan
trọng này. 🔍

1. Tổng quan về Rơ le nhiệt NXR-38 23A-32A Chint
📋

Rơ le nhiệt NXR-38 23A-32A Chint là
thiết bị bảo vệ ba pha được thiết kế đặc biệt để bảo vệ động cơ điện xoay
chiều khỏi quá tải và mất pha. Thuộc dòng NXR nổi tiếng, thiết bị này thường
được sử dụng kết hợp với các contactor Chint trong các ứng dụng điều khiển
động cơ công nghiệp.

Sự kết hợp giữa
rơ le nhiệt và contactor tạo ra một hệ thống bảo
vệ hoàn chỉnh, giúp kéo dài tuổi thọ của động cơ điện và đảm bảo vận hành an
toàn cho hệ thống điện công nghiệp.

2. Đặc điểm kỹ thuật của Rơ le nhiệt NXR-38 23A-32A Chint
⚙️

Hãy cùng tìm hiểu chi tiết về các thông số kỹ thuật quan trọng của
sản phẩm này:

• Dải dòng
  điện điều chỉnh: 23A đến 32A
• Kích
  thước khung: 38AF (Ampere Frame)
• Số
  cực: 3P (Bảo vệ ba pha)
• Điện áp hoạt
  động danh định: Lên đến 690V AC
• Điện áp
  chịu xung danh định: 6000V
• Tiếp điểm
  phụ: 1 Thường mở (NO) + 1 Thường đóng (NC)
• Cấp bảo
  vệ vỏ: IP20
• Chế độ
  reset: Reset thủ công và tự động
• Bảo vệ
  mất pha: Có
• Bù nhiệt
  độ: Có
• Chỉ thị
  ngắt: Có
• Nút kiểm
  tra và dừng: Có
• Lắp
  đặt: Loại cắm, được thiết kế để gắn trên các contactor Chint
  tương thích (ví dụ: dòng NXC-25~38)
• Tiết diện
  dây dẫn (Mạch chính): 4–10 mm² (dây đơn hoặc dây
  bện)
• Phạm vi
  nhiệt độ hoạt động: -35°C đến +70°C
• Tuân thủ
  tiêu chuẩn: IEC/EN 60947-4-1, IEC/EN
  60947-5-1

3. Tính năng nổi bật của Rơ le nhiệt NXR-38 23A-32A Chint
✨

Những tính năng sau đây khiến rơ le nhiệt
Chint trở thành lựa chọn hàng đầu cho các kỹ sư
điện:

1. Bảo vệ
   quá tải đáng tin cậy: Cung cấp khả năng bảo vệ động cơ khỏi
   các tình trạng quá tải, giúp kéo dài tuổi thọ thiết bị.
   🛡️
2. Bảo vệ
   mất pha: Phát hiện và ngắt mạch khi xảy ra mất pha, bảo vệ
   động cơ khỏi hư hỏng nghiêm trọng. ⚠️
3. Dải điều
   chỉnh dòng điện linh hoạt: Cho phép điều chỉnh trong phạm vi
   23A-32A, phù hợp với nhiều loại động cơ khác nhau. 🔄
4. Tiếp điểm
   phụ tích hợp: Cung cấp phản hồi trạng thái cho hệ thống điều
   khiển và giám sát. 🔌
5. Tùy chọn
   reset: Có cả chế độ reset thủ công và tự động, tạo sự linh
   hoạt trong vận hành. 🔄
6. Chỉ thị
   ngắt rõ ràng: Giúp nhận biết nhanh tình trạng hoạt động của
   thiết bị. 👁️
7. Chức năng
   kiểm tra: Cho phép kiểm tra chức năng bảo vệ mà không cần tạo
   ra quá tải thực tế. 🧪
8. Lắp đặt
   đơn giản: Dễ dàng cắm vào contactor Chint tương thích hoặc lắp
   đặt độc lập với đế tùy chọn. 🔧

4. Ứng dụng thực tế của Rơ le nhiệt NXR-38 23A-32A Chint
🏭

Rơ le nhiệt Chint NXR-38 được sử dụng
rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:

• Tủ điều
  khiển động cơ công nghiệp: Bảo vệ động cơ trong các dây chuyền
  sản xuất, đảm bảo hoạt động liên tục và an toàn. 🏭
• Hệ thống
  bơm nước: Bảo vệ các máy bơm khỏi quá tải, đặc biệt trong các
  ứng dụng cấp thoát nước, xử lý nước. 💧
• Máy nén
  khí: Đảm bảo hoạt động an toàn cho các máy nén khí trong các
  nhà máy và cơ sở sản xuất. 💨
• Hệ thống
  băng tải: Bảo vệ động cơ băng tải trong các nhà máy, kho bãi
  và trung tâm logistics. 📦
• Thiết bị
  HVAC: Bảo vệ động cơ trong hệ thống sưởi, thông gió và điều
  hòa không khí của các tòa nhà lớn. 🌡️
• Máy công
  cụ: Bảo vệ động cơ trong các máy tiện, máy phay, máy khoan và
  các thiết bị gia công khác. 🔨

5. So sánh Rơ le nhiệt NXR-38 23A-32A Chint với các sản phẩm khác
📊

Để giúp bạn có cái nhìn toàn diện, hãy so sánh rơ le
nhiệt Chint với một số sản phẩm tương tự trên thị
trường:

Như bạn có thể thấy, rơ le nhiệt Chint
NXR-38 cung cấp đầy đủ tính năng cần thiết với mức giá cạnh
tranh hơn so với các thương hiệu khác trên thị trường.

6. Hướng dẫn lắp đặt và sử dụng Rơ le nhiệt NXR-38 23A-32A Chint
🔧

Để đảm bảo hiệu suất tối ưu, hãy tuân thủ các bước lắp đặt và sử
dụng sau:

Lắp đặt:

1. Đảm bảo nguồn điện đã
   được ngắt hoàn toàn trước khi lắp đặt.
2. Gắn rơ le nhiệt trực
   tiếp vào contactor Chint tương thích (dòng NXC-25~38).
3. Nếu lắp đặt độc lập, sử
   dụng đế gắn phụ kiện.
4. Kết nối các dây dẫn
   mạch chính với tiết diện phù hợp (4-10mm²).
5. Kết nối các tiếp điểm
   phụ NO+NC với mạch điều khiển.

Cài đặt và điều chỉnh:

1. Xác định dòng điện định
   mức của động cơ từ nhãn thông số.
2. Điều chỉnh giá trị cài
   đặt dòng điện trên rơ le nhiệt (nên cài đặt ở mức 110% dòng định mức của động
   cơ).
3. Chọn chế độ reset (thủ
   công hoặc tự động) tùy theo yêu cầu ứng dụng.
4. Kiểm tra chức năng bằng
   nút test trước khi vận hành chính thức.

7. Câu hỏi thường gặp về Rơ le nhiệt NXR-38 23A-32A Chint
❓

Q1: Rơ le nhiệt NXR-38 23A-32A Chint có thể sử dụng
với contactor của các hãng khác không?

A1: Mặc dù được thiết kế tối ưu để sử dụng với contactor Chint,
nhưng có thể lắp đặt độc lập và kết nối với contactor của các hãng khác thông
qua đế gắn phụ kiện. Tuy nhiên, cần đảm bảo tính tương thích về
điện.

Q2: Làm thế nào để chọn rơ le nhiệt phù hợp với động
cơ?

A2: Cần xác định dòng điện định mức của động cơ từ nhãn thông số.
Chọn rơ le nhiệt có dải điều chỉnh bao gồm giá trị này. Với động cơ có dòng
định mức từ 23A đến 32A, rơ le nhiệt NXR-38 23A-32A là lựa chọn phù
hợp.

Q3: Khi nào nên sử dụng chế độ reset thủ công và khi
nào nên sử dụng chế độ reset tự động?

A3: Chế độ reset thủ công nên được sử dụng khi cần kiểm soát và
xác nhận nguyên nhân ngắt trước khi khởi động lại động cơ, phù hợp với các
ứng dụng quan trọng. Chế độ reset tự động phù hợp với các hệ thống tự động
hóa cao, nơi không có người giám sát thường xuyên.

Q4: Rơ le nhiệt có thể thay thế cầu chì trong bảo vệ
động cơ không?

A4: Không hoàn toàn. Rơ le nhiệt bảo vệ động cơ khỏi quá tải và
mất pha, trong khi cầu chì bảo vệ khỏi đoản mạch. Trong hệ thống hoàn chỉnh,
cả hai thiết bị đều cần thiết cho bảo vệ toàn diện.

Q5: Tại sao rơ le nhiệt lại kích hoạt mặc dù dòng
điện động cơ vẫn trong giới hạn?

A5: Nguyên nhân có thể do nhiệt độ môi trường cao, bù nhiệt độ
không chính xác, mất pha, hoặc rơ le nhiệt bị lỗi. Kiểm tra các yếu tố này để
xác định nguyên nhân chính xác.

8. Kết luận 🏆

Rơ le nhiệt NXR-38 23A-32A Chint là
một giải pháp bảo vệ động cơ đáng tin cậy, kết hợp hiệu suất cao, đa tính
năng và giá thành cạnh tranh. Với khả năng bảo vệ quá tải và mất pha, thiết
bị này đóng vai trò quan trọng trong việc đảm bảo hoạt động an toàn và kéo
dài tuổi thọ cho động cơ điện trong môi trường công nghiệp.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ động cơ toàn diện, đáng
tin cậy với mức giá hợp lý, rơ le nhiệt Chint NXR-38
23A-32A chắc chắn là một lựa chọn đáng cân
nhắc.

Để biết thêm thông tin chi tiết hoặc tư vấn về sản phẩm, hãy liên
hệ với Thiết bị điện
VIKI qua Phone/Zalo: 0933320468 – 0948946109 – 0938
461 348. Địa chỉ: 37C Đường số 1, Phường Long Trường, Thành
phố Thủ Đức, TP. Hồ Chí Minh.
