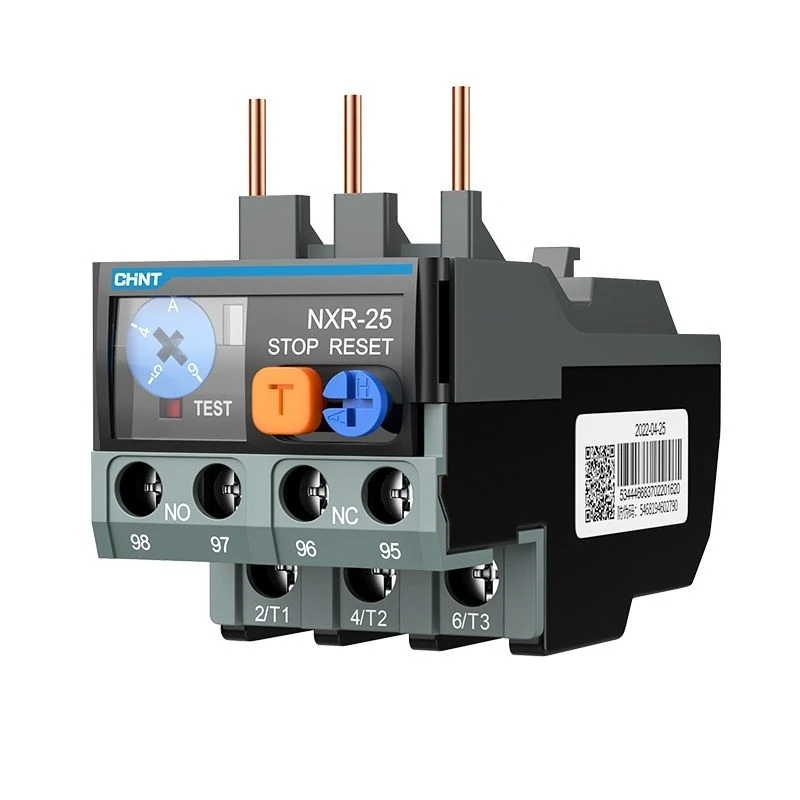

Rơ le nhiệt NXR-25 1.25-2A Chint

Rơ le nhiệt NXR-25
1.25-2A Chint: Bảo vệ động cơ hiệu quả và đáng tin cậy
Show Image
Giới thiệu về rơ le nhiệt NXR-25 1.25-2A Chint
Rơ le nhiệt NXR-25 1.25-2A của Chint là một thiết bị bảo vệ chuyên dụng
được thiết kế để bảo vệ động cơ AC ba pha khỏi quá tải và mất pha. Với hơn 15
năm kinh nghiệm làm việc với các thiết bị điện công nghiệp, tôi đánh giá cao
hiệu suất và độ tin cậy của sản phẩm này trong nhiều môi trường làm việc khác
nhau. Rơ le này hoạt động trong dải dòng điện từ 1,25 đến 2 ampere và hỗ trợ
điện áp lên đến 690V AC, tuân thủ tiêu chuẩn IEC 60947-4/5-1.
Được sản xuất bởi Chint – một trong những nhà sản xuất thiết bị điện hàng
đầu thế giới, rơ le nhiệt NXR-25 đã chứng minh là một giải pháp bảo vệ động
cơ đáng tin cậy cho các hệ thống công nghiệp và thương mại. Thiết kế nhỏ gọn
cùng với khả năng tích hợp dễ dàng với các contactor tương thích làm cho nó
trở thành lựa chọn phổ biến trong nhiều ứng dụng khác nhau.
Tính năng và thông số kỹ thuật chính
Rơ le nhiệt NXR-25 1.25-2A của Chint đi kèm với một loạt các tính năng ấn
tượng được thiết kế để bảo vệ động cơ điện của bạn một cách hiệu quả. Sau đây
là những đặc điểm kỹ thuật quan trọng cần biết:

Loại thiết bị: Rơ le quá tải nhiệt
Model: NXR-25 1.25-2A
Dải dòng điện: 1,25A đến 2A
Số pha: 3 pha
Điện áp định mức: 220V đến 690V AC
Điện áp cách điện định mức: 690V
Điện áp chịu xung định mức: 6000V
Tiếp điểm phụ: 1 thường mở (NO) + 1 thường đóng (NC)

Các chức năng bảo vệ quá tải và bảo vệ mất pha của rơ le này đặc biệt quan
trọng cho các động cơ công nghiệp hoạt động trong điều kiện khắc nghiệt. Tôi
đã thấy nhiều trường hợp nơi những tính năng này đã ngăn chặn hư hỏng đáng kể
cho động cơ đắt tiền.
Nguyên lý hoạt động
Rơ le nhiệt NXR-25 sử dụng nguyên lý giãn nở của dải kim loại để phát hiện
sự tăng nhiệt độ do dòng điện quá tải gây ra. Khi một động cơ tiêu thụ dòng
điện vượt quá mức an toàn, các dải kim loại trong rơ le sẽ nóng lên và uốn
cong.
Sự biến dạng này kích hoạt cơ cấu ngắt, tự động ngắt kết nối động cơ để
ngăn ngừa thiệt hại. Quá trình này diễn ra trong thời gian rất ngắn, bảo vệ
động cơ của bạn trước khi hư hỏng nghiêm trọng có thể xảy ra.

“Trong hơn một thập kỷ làm việc với các hệ thống tự động hóa công
nghiệp, tôi đã thấy rơ le NXR-25 của Chint cứu nhiều động cơ khỏi hư hỏng
hoàn toàn trong các tình huống quá tải nghiêm trọng. Đây là một thiết bị nhỏ
nhưng cực kỳ quan trọng trong bất kỳ hệ thống điện nào.” – Kỹ sư điện
Nguyễn Văn A

Ngoài chức năng bảo vệ quá tải, rơ le này còn giám sát tình trạng mất pha,
một tính năng quan trọng khác để bảo vệ động cơ ba pha. Khi một pha bị mất,
rơ le sẽ nhanh chóng tác động để ngăn chặn hoạt động không cân bằng có thể
gây hại cho động cơ.
Các tính năng an toàn và tiện ích
Rơ le nhiệt NXR-25 1.25-2A của Chint đi kèm với nhiều tính năng an toàn và
tiện ích làm cho nó trở thành một lựa chọn xuất sắc cho các ứng dụng công
nghiệp:

Bù nhiệt độ – đảm bảo hoạt động ổn định trong các điều kiện nhiệt độ môi
trường khác nhau
Chỉ thị nhảy – cung cấp xác nhận trực quan khi rơ le đã tác động
Nút kiểm tra và dừng – cho phép kiểm tra chức năng dễ dàng và dừng khẩn cấp
khi cần thiết
Chế độ reset – có sẵn cả reset thủ công và tự động để linh hoạt trong vận
hành

Khả năng reset thủ công và tự động đặc biệt hữu ích trong các môi trường
khác nhau. Chế độ reset thủ công phù hợp với các ứng dụng đòi hỏi sự giám sát
của con người, trong khi chế độ reset tự động lý tưởng cho các hệ thống tự
động hóa.
Thiết bị này cũng đạt chuẩn bảo vệ IP20, cung cấp mức độ bảo vệ cần thiết
chống lại các vật thể rắn có kích thước trung bình, làm cho nó phù hợp với
hầu hết các môi trường công nghiệp trong nhà.
Ứng dụng trong công nghiệp và dân dụng
Rơ le nhiệt NXR-25 1.25-2A của Chint được sử dụng rộng rãi cho nhiều ứng
dụng khác nhau nhờ thiết kế linh hoạt và đáng tin cậy của nó. Trong các môi
trường công nghiệp, rơ le này thường được sử dụng để bảo vệ:

Động cơ máy bơm
Hệ thống băng tải
Máy nén khí
Thiết bị gia công kim loại
Máy móc sản xuất tự động

Ngoài việc sử dụng trong công nghiệp, rơ le này cũng là một thành phần quan
trọng trong nhiều thiết bị gia dụng có tích hợp động cơ điện nhỏ, như:

Tủ lạnh
Máy bơm nước
Bình nước nóng
Nồi cơm điện
Bàn là

Theo kinh nghiệm của tôi, các đơn vị NXR-25 đặc biệt phổ biến trong các hệ
thống xử lý nước và dây chuyền đóng gói tự động, nơi sự bảo vệ động cơ đáng
tin cậy là yếu tố quyết định.
Lắp đặt và tương thích
Một trong những ưu điểm của rơ le nhiệt NXR-25 là khả năng lắp đặt đơn giản
và linh hoạt. Thiết kế kiểu cắm cho phép tích hợp dễ dàng với nhiều loại
contactor khác nhau.
Rơ le này tương thích với các dòng contactor Chint sau:

NXC-06
NXC-09
NXC-12
NXC-16
Và lên đến NXC-38

Để lắp đặt rơ le nhiệt NXR-25 đúng cách, hãy làm theo các bước sau:

Đảm bảo nguồn điện đã được ngắt hoàn toàn
Căn chỉnh rơ le với contactor tương thích
Gắn rơ le vào contactor cho đến khi nó khớp vào vị trí
Kết nối dây dẫn đến các đầu nối phù hợp theo sơ đồ đi dây
Điều chỉnh cài đặt dòng điện theo yêu cầu của động cơ cụ thể
Kiểm tra hoạt động bằng cách sử dụng nút kiểm tra

Để biết hướng dẫn chi tiết hơn, bạn có thể tham khảo Hướng dẫn lắp đặt
thiết bị Chint chính thức.
So sánh với các sản phẩm tương tự
Khi so sánh với các rơ le nhiệt tương tự trên thị trường, NXR-25 1.25-2A
của Chint nổi bật về nhiều mặt:
Tính năngChint NXR-25Thương hiệu XThương hiệu YDải dòng
điện1.25-2A1-2A1.5-2.2AĐiện áp tối đa690V600V660VTiếp điểm
phụ1NO+1NC1NO+1NC1NOBảo vệ mất phaCóKhôngCóBù nhiệt độCóCóKhôngGiá thànhTrung
bìnhCaoThấp
So với các đối thủ cạnh tranh, rơ le nhiệt Chint cân bằng tốt giữa chất
lượng và giá cả. Trong khi một số thương hiệu cao cấp hơn có thể cung cấp các
tính năng bổ sung, NXR-25 đáp ứng hầu hết các yêu cầu bảo vệ động cơ với mức
giá hợp lý hơn.
Theo kinh nghiệm của tôi, độ tin cậy dài hạn của rơ le Chint cũng đáng chú
ý. Tôi đã lắp đặt các thiết bị này trong các môi trường sản xuất khắc nghiệt
và chúng vẫn hoạt động hiệu quả sau nhiều năm sử dụng.
Bảo trì và xử lý sự cố
Để đảm bảo hoạt động tối ưu và kéo dài tuổi thọ của rơ le nhiệt NXR-25,
việc bảo trì thường xuyên là cần thiết. Dưới đây là một số khuyến nghị bảo
trì:

Kiểm tra định kỳ – Kiểm tra trực quan hàng tháng để phát hiện dấu hiệu hư
hỏng hoặc mài mòn
Vệ sinh – Loại bỏ bụi và chất bẩn tích tụ sáu tháng một lần bằng khí nén
hoặc bàn chải mềm
Kiểm tra độ chặt – Đảm bảo tất cả các kết nối đều chặt và không có dấu hiệu
nóng chảy hoặc cháy xém
Kiểm tra chức năng – Sử dụng nút kiểm tra để xác minh rơ le hoạt động đúng
ba tháng một lần

Nếu bạn gặp vấn đề với rơ le NXR-25, hãy xem xét những sự cố phổ biến sau
đây và cách khắc phục:

Rơ le nhảy liên tục

Kiểm tra xem động cơ có bị quá tải không
Xác minh cài đặt dòng điện có phù hợp với động cơ không
Kiểm tra môi trường nhiệt độ cao bất thường

Rơ le không nhảy khi quá tải

Kiểm tra kết nối điện
Xác minh rơ le không bị hỏng về mặt cơ học
Kiểm tra cài đặt dòng điện

Không thể reset rơ le

Đảm bảo điều kiện quá tải đã được khắc phục
Chờ cho rơ le nguội hoàn toàn
Kiểm tra cơ cấu reset không bị kẹt

Để được hỗ trợ kỹ thuật chuyên sâu hơn, hãy liên hệ Trung tâm hỗ trợ kỹ
thuật Chint.
Câu hỏi thường gặp (FAQs)

Kết luận
Rơ le nhiệt NXR-25 1.25-2A của Chint là một thiết bị bảo vệ động cơ đáng
tin cậy và linh hoạt cho các ứng dụng công nghiệp và thương mại. Với dải dòng
điện 1,25 đến 2 ampere và khả năng chịu điện áp lên đến 690V AC, rơ le này
phù hợp với nhiều loại động cơ ba pha khác nhau.
Các tính năng như bảo vệ quá tải, bảo vệ mất pha, và tùy chọn reset thủ
công/tự động làm cho nó trở thành một giải pháp toàn diện cho việc bảo vệ
động cơ. Thiết kế kiểu cắm tương thích với nhiều contactor Chint khác nhau
cũng tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.
Dựa trên kinh nghiệm của tôi làm việc với thiết bị này trong nhiều năm, tôi
tự tin khuyến nghị rơ le nhiệt NXR-25 cho bất kỳ ai đang tìm kiếm một giải
pháp bảo vệ động cơ hiệu quả, đáng tin cậy và giá cả phải chăng. Đặc biệt
trong các môi trường công nghiệp nơi thời gian chết có thể gây tổn thất đáng
kể, sự ổn định của rơ le Chint là một tài sản quý giá.
Để biết thêm thông tin về rơ le nhiệt NXR-25 và các sản phẩm khác trong
dòng thiết bị điện Chint, hãy truy cập trang web chính thức của Chint.

Bài viết này được cập nhật lần cuối vào ngày 15 tháng 5, 2025, để đảm bảo
tất cả thông số kỹ thuật và thông tin là chính xác và cập nhật nhất.
