Rơ le nhiệt 55…70A dùng với Contactor LC1E80 … LC1E95
Schneider LRE361: Hướng dẫn đầy đủ 2025 🔌

Bạn đang tìm hiểu về rơ le nhiệt Schneider
LRE361 nhưng chưa nắm rõ thông số kỹ thuật và cách sử dụng?
Bài viết này sẽ cung cấp cho bạn mọi thông tin cần thiết về sản phẩm
rơ le nhiệt 55…70A dùng với Contactor LC1E80 …
LC1E95 của thương hiệu Schneider Electric, giúp bạn hiểu rõ hơn
về tính năng, cách lắp đặt và bảo trì thiết bị này. 💼

Rơ le nhiệt LRE361 là gì và tại sao nó quan trọng?
🤔

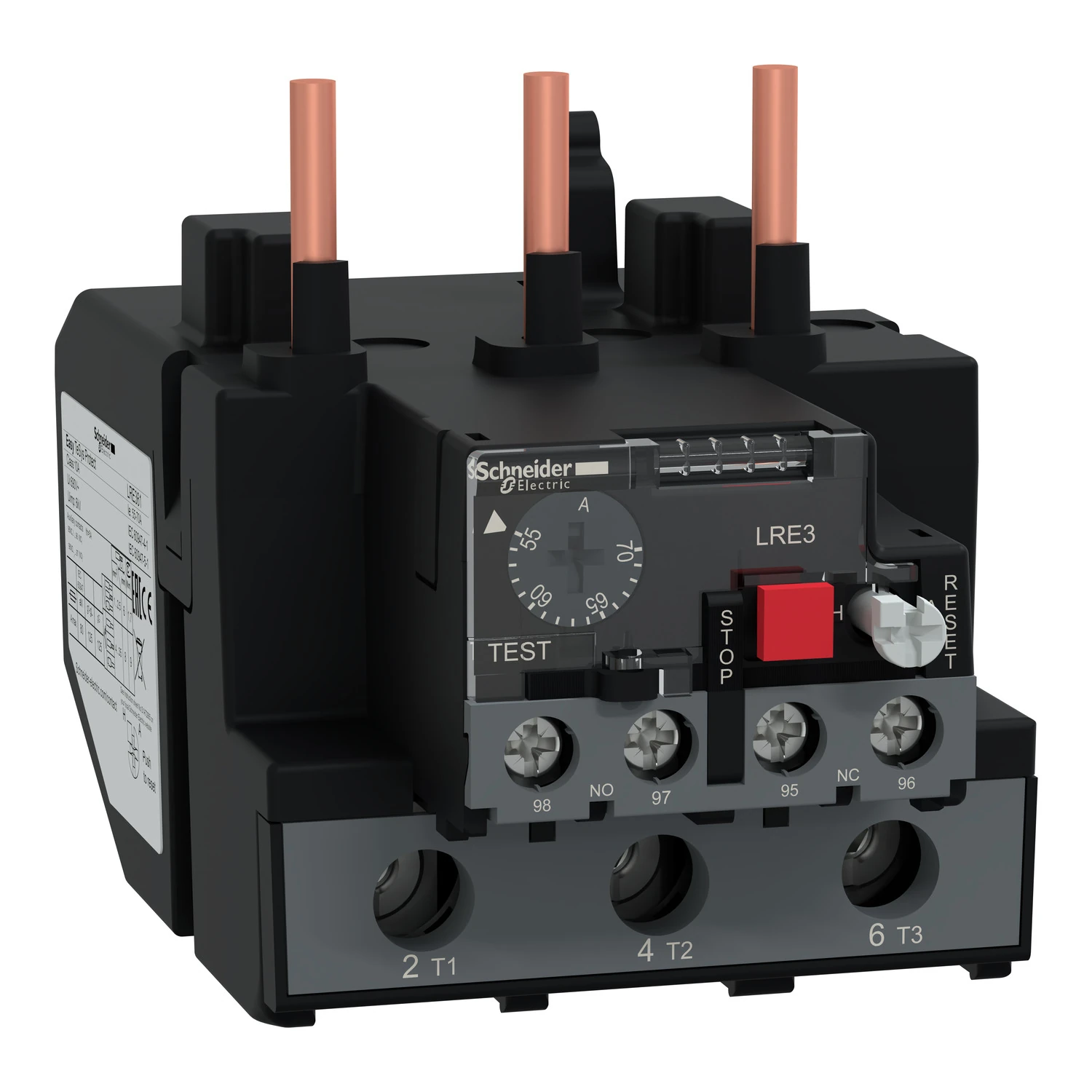

Rơ le nhiệt Schneider LRE361 là thiết
bị bảo vệ động cơ điện khỏi quá tải nhiệt. Thuộc dòng Easy TeSys Protect, sản
phẩm này được thiết kế đặc biệt để làm việc với các contactor
từ LC1E80 đến LC1E95, tạo nên một hệ thống bảo vệ toàn diện
cho động cơ công nghiệp.

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ là vô cùng
quan trọng. Khi động cơ hoạt động quá tải trong thời gian dài, nhiệt độ tăng
cao có thể gây hỏng cuộn dây và làm giảm tuổi thọ thiết bị. Rơ
le nhiệt LRE361 sẽ tự động ngắt mạch khi phát hiện dòng điện
vượt quá mức cho phép, bảo vệ động cơ khỏi những hư hỏng đáng tiếc.
🛡️

Thông số kỹ thuật chi tiết của rơ le nhiệt Schneider LRE361
📊

Với thông số dòng điện định mức từ 55A đến
70A, rơ le nhiệt LRE361 phù hợp cho các ứng dụng công nghiệp
vừa và lớn. Thiết bị được phân loại Class 10A, nghĩa là thời gian tác động
khi quá tải sẽ nhanh hơn so với các loại Class 20 hoặc 30, giúp bảo vệ động
cơ tốt hơn trong trường hợp khẩn cấp. ⚡

So sánh rơ le nhiệt Schneider LRE361 với các dòng sản phẩm khác
🔄

“Rơ le nhiệt LRE361 được thiết kế đặc biệt cho dòng
điện lớn, với độ bền cao và khả năng bảo vệ đáng tin cậy cho động cơ công
nghiệp, đặc biệt khi kết hợp với contactor LC1E80 đến
LC1E95.”

Hướng dẫn lắp đặt rơ le nhiệt Schneider LRE361 đúng cách
🔧

1. Chuẩn bị
   thiết bị và dụng cụ: Rơ le nhiệt LRE361, contactor tương thích
   (LC1E80 đến LC1E95), tủ điện, dây điện phù hợp, tuốc nơ vít, kìm cắt và bóc
   dây.
2. Ngắt nguồn
   điện hoàn toàn: Đảm bảo an toàn bằng cách ngắt nguồn điện và
   kiểm tra bằng bút thử điện.
3. Lắp
   contactor vào tủ điện: Cố định contactor vào vị trí thích hợp
   trong tủ điện.
4. Gắn rơ le
   nhiệt vào contactor: Rơ le nhiệt LRE361 được thiết kế để gắn
   trực tiếp vào contactor LC1E80 đến LC1E95.
5. Đấu nối dây
   điện: Đấu nối dây nguồn, dây đến động cơ, và dây điều khiển
   theo sơ đồ đấu nối.
6. Điều chỉnh
   dòng điện định mức: Điều chỉnh giá trị dòng điện định mức phù
   hợp với động cơ cần bảo vệ.
7. Kiểm tra
   hoạt động: Sau khi lắp đặt, cần kiểm tra hoạt động của hệ
   thống để đảm bảo rơ le nhiệt có thể ngắt mạch khi cần.

Các lỗi thường gặp và cách khắc phục khi sử dụng LRE361
🔍

1. Rơ le nhiệt tác động quá nhanh 🚨

Nguyên nhân thường gặp nhất là do cài đặt dòng điện định mức thấp
hơn so với nhu cầu thực tế của động cơ. Để khắc phục, bạn
nên:

• Kiểm tra dòng điện định
  mức trên nhãn động cơ
• Đo dòng điện thực tế khi
  động cơ hoạt động ổn định
• Điều chỉnh lại giá trị
  cài đặt trên rơ le nhiệt (thường là 1.1-1.2 lần dòng định
  mức)

2. Rơ le nhiệt không tác động khi quá tải
📉

Có thể do cài đặt dòng điện quá cao hoặc rơ le bị hỏng. Giải pháp
gồm:

• Kiểm tra lại giá trị cài
  đặt dòng điện
• Thử nghiệm chức năng tác
  động bằng nút kiểm tra (test)
• Kiểm tra kết nối giữa rơ
  le và contactor
• Thay thế rơ le nếu phát
  hiện hỏng hóc

3. Khó khăn khi reset sau khi tác động 🔄

Nguyên nhân có thể do rơ le vẫn chưa nguội hoặc cơ cấu reset bị
kẹt:

• Chờ 1-2 phút để rơ le
  nguội xuống
• Kiểm tra cơ cấu reset xem
  có bị kẹt không
• Đảm bảo đã khắc phục
  nguyên nhân gây quá tải trước khi reset

Ưu điểm vượt trội của rơ le nhiệt Schneider LRE361 trong bảo vệ
động cơ ✅

So với các giải pháp bảo vệ động cơ thông thường, rơ
le nhiệt Schneider LRE361 mang đến nhiều ưu điểm nổi
bật:

• Độ tin cậy
  cao: Được sản xuất bởi Schneider Electric – thương hiệu hàng đầu
  trong lĩnh vực thiết bị điện
• Thiết kế
  chuyên dụng: Tương thích hoàn hảo với contactor LC1E80 đến
  LC1E95
• Dễ dàng lắp
  đặt: Kết nối trực tiếp với contactor, tiết kiệm không gian và
  thời gian lắp đặt
• Bảo vệ toàn
  diện: Chống quá tải, mất pha và mất cân bằng
  pha
• Tuổi thọ
  cao: Thiết kế bền bỉ, hoạt động ổn định trong môi trường công
  nghiệp

Ứng dụng thực tế của rơ le nhiệt LRE361 trong các ngành công
nghiệp 🏭

Rơ le nhiệt Schneider LRE361 được ứng
dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:

1. Ngành sản xuất và chế biến 🔨

Trong các nhà máy sản xuất, rơ le nhiệt LRE361 bảo vệ động cơ cho
các thiết bị như:

• Máy nén khí công suất
  lớn
• Bơm công
  nghiệp
• Băng tải sản
  xuất
• Máy nghiền, trộn vật
  liệu

2. Hệ thống HVAC 🌡️

Trong các hệ thống điều hòa không khí thương mại và công
nghiệp:

• Động cơ quạt công suất
  lớn
• Máy làm lạnh nước
  (chiller)
• Tháp giải
  nhiệt

3. Xử lý nước và nước thải 💧

Tại các trạm xử lý nước:

• Bơm cấp
  nước
• Máy thổi khí
  (blower)
• Hệ thống bơm tuần
  hoàn

Câu hỏi thường gặp về rơ le nhiệt Schneider LRE361
❓

1. Rơ le nhiệt LRE361 có thể thay thế cho các model khác
không?

Rơ le nhiệt LRE361 được thiết kế đặc biệt cho dòng contactor
LC1E80 đến LC1E95. Việc thay thế cho các model khác cần xem xét kỹ về thông
số kỹ thuật, kích thước lắp đặt và dải dòng điện. Trong một số trường hợp, có
thể cần sử dụng bộ chuyển đổi (adapter) để đảm bảo tương
thích.

2. Tần suất bảo trì rơ le nhiệt LRE361 như thế
nào?

Schneider Electric khuyến nghị kiểm tra định kỳ 6 tháng/lần đối
với rơ le nhiệt LRE361. Việc bảo trì bao gồm kiểm tra kết nối dây, độ chắc
chắn của các đầu cốt, vệ sinh bụi bẩn và thử nghiệm chức năng tác động. Trong
môi trường khắc nghiệt (nhiều bụi, ẩm ướt, nhiệt độ cao), nên tăng tần suất
kiểm tra.

3. Có thể điều chỉnh thời gian tác động của rơ le nhiệt LRE361
không?

Rơ le nhiệt LRE361 thuộc Class 10A có thời gian tác động cố định
theo tiêu chuẩn. Không thể điều chỉnh trực tiếp thời gian này. Nếu cần thay
đổi đặc tính thời gian tác động, bạn cần chọn model khác thuộc Class 20 hoặc
30 tùy theo yêu cầu ứng dụng.

4. Rơ le nhiệt có thể bảo vệ động cơ khỏi ngắn mạch
không?

Không, rơ le nhiệt LRE361 chỉ bảo vệ động cơ khỏi quá tải nhiệt.
Để bảo vệ ngắn mạch, cần kết hợp với CB (circuit breaker) hoặc cầu chì đặt
trước contactor và rơ le nhiệt. Đây là lý do tại sao trong hệ thống điều
khiển động cơ đầy đủ cần có cả thiết bị bảo vệ ngắn mạch và bảo vệ quá
tải.

Kết luận: Tại sao nên lựa chọn rơ le nhiệt Schneider LRE361?
🏆

Rơ le nhiệt Schneider LRE361 là lựa
chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu dòng điện từ 55A đến 70A,
đặc biệt khi sử dụng cùng contactor LC1E80 đến LC1E95. Với chất lượng đáng
tin cậy từ thương hiệu Schneider Electric, thiết bị này không chỉ bảo vệ hiệu
quả cho động cơ mà còn đảm bảo sự an toàn và ổn định cho toàn bộ hệ thống
điện.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ động cơ hoàn hảo, hãy
cân nhắc lựa chọn rơ le nhiệt LRE361 tại Thiết bị điện VIKI.
Chúng tôi cung cấp đầy đủ các sản phẩm thiết bị điện chính hãng với giá cả
cạnh tranh và dịch vụ tư vấn chuyên nghiệp.

Để được tư vấn chi tiết hoặc đặt hàng, vui lòng liên
hệ:

• 📞 Phone/Zalo:
  0933320468 – 0948946109 – 0938 461 348
• 🏢 Địa chỉ: 37C
  Đường số 1, Phường Long Trường, TP. Thủ Đức, TP. Hồ Chí Minh
