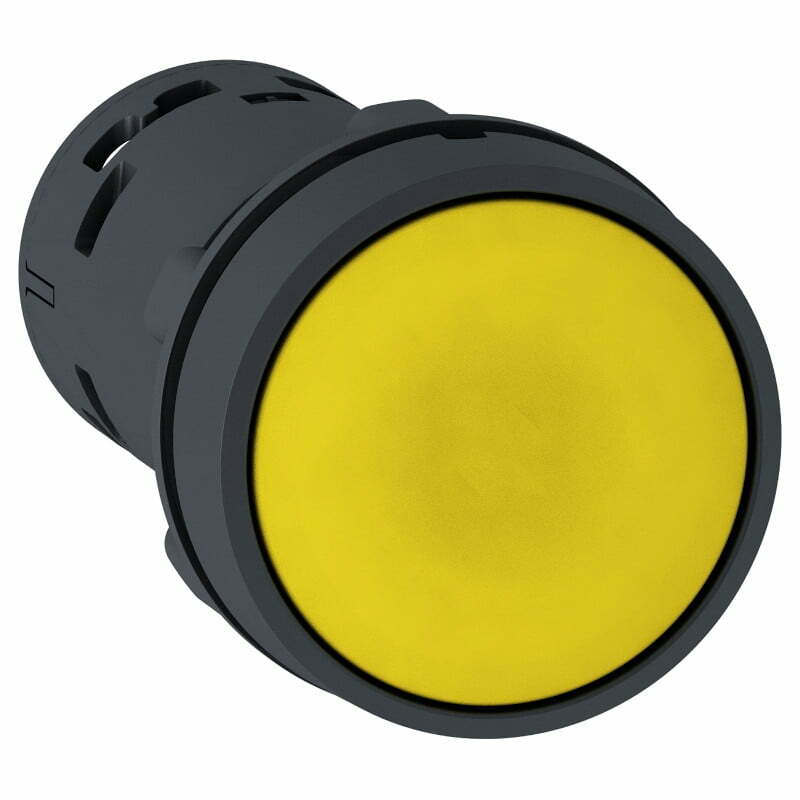

Nút nhấn nhả Ø22 1NO màu vàng Schneider XB7NA81 – Hướng dẫn đầy
đủ cho người dùng 🔍

Trong thế giới thiết bị điện công
nghiệp, nút nhấn nhả là một thành
phần không thể thiếu trong các hệ thống điều khiển. Hôm nay, chúng ta sẽ tìm
hiểu chi tiết về nút nhấn nhả Schneider XB7NA81
– một sản phẩm chất lượng cao từ thương hiệu Schneider Electric nổi tiếng.
Bài viết này sẽ cung cấp thông tin toàn diện cho cả người mới bắt đầu và các
chuyên gia trong ngành điện. 💡

1. Tổng quan về nút nhấn nhả Schneider XB7NA81
🌟

Nút nhấn nhả Schneider XB7NA81 là một
phần của dòng sản phẩm Harmony XB7 từ Schneider Electric. Đây là loại nút
nhấn không đèn, hoạt động theo kiểu nhấn nhả với cơ chế lò xo đảm bảo nút trở
về vị trí ban đầu sau khi được nhấn. Nút có màu vàng nổi bật, thiết kế phẳng
và được thiết kế để lắp đặt trên panel với đường kính lỗ
22mm.

Sản phẩm này được trang bị một tiếp điểm thường mở (1NO), rất phù
hợp cho các ứng dụng điều khiển công nghiệp. Với khả năng chịu đựng lên đến 1
triệu chu kỳ hoạt động, XB7NA81 là lựa chọn đáng
tin cậy cho các hệ thống cần độ bền cao. 💪

2. Đặc điểm kỹ thuật chi tiết của Schneider XB7NA81
⚙️

















































































Đặc điểm	Thông số kỹ thuật
Dòng sản phẩm	Harmony XB7
Loại nút nhấn	Nhấn nhả (tức thời, trở về bằng lò xo)
Màu sắc/Hình dạng	Vàng, tròn, phẳng
Đường kính lắp đặt	22mm
Cấu hình tiếp điểm	1NO (thường mở)
Loại tiếp điểm	Ngắt chậm, mở tích cực
Loại đầu nối	Đầu nối vít kẹp (tối đa 2 x 1.5 mm² cáp)
Vật liệu	Vỏ/khung nhựa
Mức bảo vệ IP	IP65 (mặt trước), IP20 (mặt sau)

Thông số điện:


• 0.6A tại
  120VAC



• 0.3A tại 240VAC



• 0.22A tại
  125VDC



• 0.1A tại
  250VDC

Các thông số khác:


• Nhiệt độ hoạt động: -25°C
  đến +70°C



• Độ bền cơ học: 1,000,000
  chu kỳ



• Lắp đặt: Gắn panel,
  mô-men xoắn đai ốc cố định khuyến nghị 2–2.4 N·m



• Kích thước: Khoảng 29mm
  (rộng/cao), 51.5mm (sâu)



• Trọng lượng: 0.021
  kg

3. Ưu điểm nổi bật của nút nhấn Schneider XB7NA81
🏆

Nút nhấn Schneider XB7NA81 được đánh
giá cao nhờ nhiều ưu điểm vượt trội:

“Thiết kế nguyên khối giúp việc lắp đặt dễ dàng và giảm yêu cầu về
thành phần, là một trong những điểm mạnh đáng chú ý của XB7NA81.” –
Chuyên gia thiết bị điện

Những ưu điểm chính:


1. Độ bền
   cao: Với khả năng chịu đựng 1 triệu chu kỳ hoạt động, sản phẩm
   đảm bảo tuổi thọ dài lâu trong môi trường công nghiệp.
   🕒



2. Thiết kế
   nguyên khối: Giúp việc lắp đặt trở nên đơn giản và nhanh
   chóng. ⚡



3. Bảo vệ
   IP65: Mặt trước có khả năng chống bụi và nước, phù hợp cho môi
   trường khắc nghiệt. 💧



4. Tương thích
   cao: Có thể kết hợp với các phụ kiện và biển chú thích
   Harmony. 🔄



5. Màu vàng
   nổi bật: Dễ nhận biết trong môi trường làm việc, tăng tính an
   toàn. 👀

4. Ứng dụng thực tế của Schneider XB7NA81
🏭

Nút nhấn nhả màu vàng XB7NA81 được sử
dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là một số
ứng dụng phổ biến:


• Hệ thống
  điều khiển bắt đầu/dừng trong dây chuyền sản
  xuất



• Bảng điều
  khiển máy móc trong các nhà máy



• Giao diện
  tự động hóa công nghiệp



• Hệ thống
  báo động và cảnh báo an toàn



• Thiết bị
  điều khiển quy trình trong nhiều ngành sản
  xuất

Với màu vàng nổi bật, nút nhấn
XB7NA81 thường được sử dụng cho các chức năng điều khiển cần
được chú ý như bắt đầu chu kỳ, xác nhận hoặc reset hệ thống.
🔄

5. Hướng dẫn lắp đặt Schneider XB7NA81 🛠️

Việc lắp đặt nút nhấn Schneider
XB7NA81 khá đơn giản nhờ thiết kế thông minh của sản phẩm.
Dưới đây là các bước cơ bản:

Các bước lắp đặt:


1. Chuẩn bị lỗ
   lắp đặt: Khoan lỗ đường kính 22mm trên panel điều
   khiển.



2. Tháo đai ốc:
   Tháo đai ốc cố định từ thân nút nhấn.



3. Lắp nút vào
   panel: Đưa thân nút nhấn qua lỗ từ mặt trước
   panel.



4. Cố định
   nút: Lắp lại và siết chặt đai ốc cố định với mô-men xoắn 2-2.4
   N·m.



5. Kết nối dây
   điện: Nối dây vào các đầu nối vít kẹp (đảm bảo ngắt nguồn
   trước khi thực hiện).



6. Kiểm tra
   hoạt động: Cấp nguồn và kiểm tra xem nút nhấn hoạt động chính
   xác.

Lưu ý: Luôn tuân thủ các biện pháp an toàn điện khi lắp đặt thiết
bị. Ngắt nguồn điện hoàn toàn trước khi thực hiện bất kỳ công việc lắp đặt
hoặc bảo trì nào. ⚠️

6. So sánh Schneider XB7NA81 với các sản phẩm khác
📊

Để giúp bạn có cái nhìn tổng quan về vị thế của
Schneider XB7NA81 trên thị trường, dưới đây là
bảng so sánh với một số sản phẩm tương tự:





























































Tiêu chí	Schneider XB7NA81	Sản phẩm tương tự từ hãng khác
Độ bền cơ học	1,000,000 chu kỳ	500,000 – 800,000 chu kỳ
Mức bảo vệ	IP65 (mặt trước)	IP54 – IP65
Dải nhiệt độ hoạt động	-25°C đến +70°C	-20°C đến +60°C
Bảo hành	18 tháng	12 tháng
Tính sẵn có của phụ kiện	Đa dạng	Hạn chế

Như có thể thấy, Schneider XB7NA81
nổi bật với độ bền cơ học vượt trội và khả năng hoạt động trong phạm vi nhiệt
độ rộng hơn. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng
đòi hỏi độ tin cậy cao. 💯

7. Câu hỏi thường gặp về Schneider XB7NA81 ❓

Nút nhấn XB7NA81 có thể sử dụng trong môi trường ẩm ướt không?

Có, với mức bảo vệ IP65 ở mặt trước, nút nhấn XB7NA81 có khả năng
chống bụi hoàn toàn và chống tia nước từ mọi hướng, khiến nó phù hợp cho các
môi trường ẩm ướt. Tuy nhiên, cần lưu ý rằng mặt sau chỉ có mức bảo vệ IP20,
nên cần bảo vệ phần này khỏi nước và bụi.

Có thể thay đổi màu sắc của nút nhấn XB7NA81
không?

Không, XB7NA81 được thiết kế với màu vàng cố định. Nếu bạn cần màu
khác, bạn nên chọn mã sản phẩm khác trong dòng Harmony XB7 của Schneider, ví
dụ: XB7NA42 (đỏ), XB7NA31 (xanh lá), XB7NA61 (trắng).

Nút nhấn này có tương thích với các hệ thống điều khiển PLC
không?

Có, Schneider XB7NA81 hoàn toàn tương thích với các hệ thống PLC
và được sử dụng rộng rãi trong các ứng dụng tự động hóa công nghiệp kết nối
với PLC.

Tôi có thể thay thế tiếp điểm 1NO bằng tiếp điểm khác
không?

XB7NA81 được thiết kế với tiếp điểm 1NO cố định. Nếu bạn cần cấu
hình tiếp điểm khác (như 1NC hoặc 1NO+1NC), bạn nên chọn mã sản phẩm phù hợp
từ dòng Harmony XB7.

8. Lời khuyên khi sử dụng Schneider XB7NA81
🔧

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của
nút nhấn Schneider XB7NA81, hãy lưu ý những điều
sau:


• Kiểm tra
  định kỳ: Kiểm tra hoạt động của nút nhấn định kỳ để đảm bảo nó
  hoạt động đúng.



• Giữ sạch
  sẽ: Lau chùi bề mặt nút nhấn thường xuyên để tránh tích tụ bụi
  và chất bẩn.



• Tránh quá
  tải: Đảm bảo dòng điện đi qua tiếp điểm không vượt quá giới
  hạn quy định.



• Siết đai ốc
  đúng mức: Khi lắp đặt, siết đai ốc cố định với mô-men xoắn
  khuyến nghị (2-2.4 N·m) để tránh hư hỏng.



• Bảo vệ khỏi
  va đập mạnh: Mặc dù nút nhấn được thiết kế bền, nhưng vẫn nên
  tránh va đập mạnh vào nó.

Tuân thủ những lời khuyên này sẽ giúp đảm bảo nút
nhấn Schneider XB7NA81 hoạt động đáng tin cậy trong suốt vòng
đời của nó. 🛡️

9. Kết luận 📝

Nút nhấn nhả Schneider XB7NA81 là một
sản phẩm chất lượng cao, đáng tin cậy từ thương hiệu Schneider Electric nổi
tiếng. Với thiết kế bền bỉ, khả năng chịu đựng 1 triệu chu kỳ hoạt động và
màu vàng nổi bật, nó là lựa chọn lý tưởng cho nhiều ứng dụng công
nghiệp.

Từ bảng điều khiển máy móc đến hệ thống tự động hóa, XB7NA81 mang
lại hiệu suất đáng tin cậy và dễ dàng lắp đặt. Với mức bảo vệ IP65 ở mặt
trước, nó còn phù hợp cho các môi trường khắc nghiệt.

Nếu bạn đang tìm kiếm một nút nhấn
nhả chất lượng cao cho hệ thống điều khiển của mình, Schneider
XB7NA81 chắc chắn là một lựa chọn đáng cân nhắc. 👍

Để biết thêm thông tin chi tiết hoặc mua nút nhấn
Schneider XB7NA81, hãy liên hệ với Thiết bị điện VIKI – nhà
cung cấp thiết bị điện uy tín tại TP.HCM. 📞
