Khởi động từ LC1E 3P 80A
1NO+1NC 220Vac Schneider LC1E80M5: Ứng dụng và Hướng dẫn Lắp đặt
🔌⚡

Trong lĩnh vực thiết bị điện công
nghiệp, khởi động từ (contactor)
là một thành phần không thể thiếu cho hệ thống điều khiển động cơ. Hôm nay,
chúng ta sẽ tìm hiểu chi tiết về khởi động từ
LC1E80M5 của Schneider – một sản phẩm được đánh giá cao về độ
tin cậy và hiệu suất trong các ứng dụng công nghiệp.
💼

1. Thông số kỹ thuật của Khởi động từ LC1E80M5 Schneider
📋

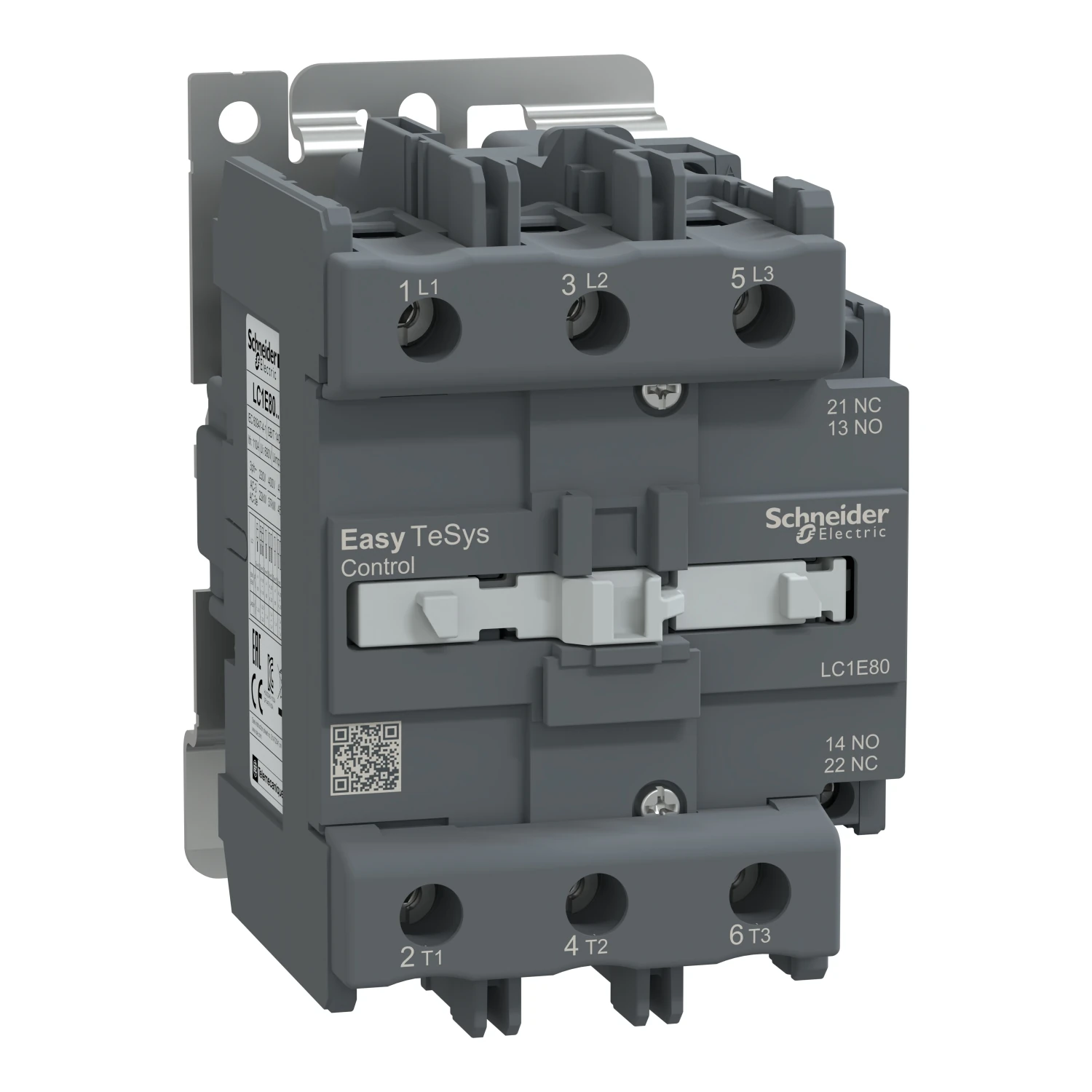

Khởi động từ LC1E 3P 80A 1NO+1NC 220Vac Schneider
LC1E80M5 là một sản phẩm thuộc dòng EasyPact TeSys Control
LC1E với những thông số kỹ thuật nổi bật:


• 🔶
  Dòng định mức: 80A



• 🔶 Điện
  áp cuộn dây: 220V AC, 50Hz



• 🔶
  Cấu hình tiếp điểm: 3 tiếp điểm chính (3NO) cùng
  tiếp điểm phụ 1NO + 1NC



• 🔶
  Phù hợp cho nhiệm vụ AC-3: lên đến
  440V



• 🔶
  Công suất động cơ điển hình: lên đến khoảng 45
  kW tại 440V



• 🔶
  Tùy chọn lắp đặt: ray DIN hoặc lắp
  panel



“Khởi động từ
LC1E80M5 được thiết kế tối ưu cho các ứng dụng công nghiệp yêu cầu độ bền cao
và vận hành ổn định trong thời gian dài.”

2. Ưu điểm nổi bật của Khởi động từ LC1E80M5
🌟

Thuộc dòng EasyPact TeSys của Schneider Electric,
khởi động từ LC1E80M5 mang nhiều ưu điểm vượt
trội:


1. Độ tin cậy
   cao: Được sản xuất theo tiêu chuẩn quốc tế, đảm bảo hoạt động
   ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.



2. Dễ dàng
   lắp đặt: Thiết kế compact cùng các tùy chọn gắn ray DIN hoặc
   panel giúp việc lắp đặt trở nên đơn giản.



3. Tuổi thọ
   cao: Được thiết kế để hoạt động với hàng triệu chu kỳ đóng
   mở.



4. Hiệu suất
   năng lượng: Cuộn dây tiết kiệm năng lượng, giảm chi phí vận
   hành.



5. Khả năng
   tương thích: Dễ dàng tích hợp với các thiết bị điều khiển và
   bảo vệ khác của Schneider.

3. Ứng dụng chính của Khởi động từ LC1E80M5 trong công nghiệp
🏭

Khởi động từ LC1E 3P 80A được sử dụng
rộng rãi trong nhiều lĩnh vực:


• 🔸
  Điều khiển động cơ: Khởi động, dừng và đảo chiều
  các động cơ công suất lớn lên đến 45kW.



• 🔸
  Hệ thống HVAC: Điều khiển máy bơm, quạt và máy
  nén trong hệ thống điều hòa không khí công nghiệp.



• 🔸
  Dây chuyền sản xuất: Điều khiển các thiết bị
  trong quy trình sản xuất tự động.



• 🔸
  Hệ thống bơm: Điều khiển các máy bơm công suất
  lớn trong hệ thống cấp thoát nước, xử lý nước thải.



• 🔸
  Hệ thống chiếu sáng: Điều khiển các hệ thống
  chiếu sáng công suất lớn trong nhà máy, khu công nghiệp.

4. Hướng dẫn lắp đặt và kết nối Khởi động từ LC1E80M5
🛠️

Việc lắp đặt khởi động từ Schneider
LC1E80M5 cần tuân thủ các bước sau để đảm bảo an toàn và hiệu
quả:

4.1. Chuẩn bị trước khi lắp đặt:


• Kiểm tra thông số kỹ
  thuật trên sản phẩm phù hợp với yêu cầu hệ thống.



• Đảm bảo nguồn điện đã
  được ngắt hoàn toàn trước khi tiến hành lắp đặt.



• Chuẩn bị đầy đủ công cụ:
  tua vít, kìm, dụng cụ đo lường.

4.2. Các bước lắp đặt:


1. Gắn khởi
   động từ: Lắp khởi động từ vào vị trí thích hợp trên ray DIN
   hoặc panel.



2. Kết nối
   mạch động lực: Đấu nối các dây dẫn chính (L1, L2, L3) vào các
   đầu vào và các đầu ra (T1, T2, T3) sẽ được kết nối với động cơ.



3. Kết nối
   mạch điều khiển: Đấu nối cuộn dây điều khiển (A1, A2) với
   nguồn điện 220VAC.



4. Kết nối
   tiếp điểm phụ: Đấu nối tiếp điểm phụ (1NO+1NC) theo yêu cầu hệ
   thống điều khiển.



5. Kiểm tra
   kết nối: Đảm bảo tất cả các kết nối đều chắc chắn và đúng theo
   sơ đồ.

4.3. Kiểm tra sau lắp đặt:

Sau khi hoàn tất lắp đặt, cần thực hiện các bước kiểm
tra:


• Kiểm tra độ chắc chắn
  của các kết nối.



• Kiểm tra điện áp cung
  cấp cho cuộn dây có đúng với thông số kỹ thuật (220VAC).



• Thực hiện vài lần
  đóng/ngắt thử để đảm bảo khởi động từ hoạt động bình thường.



• Kiểm tra tình trạng hoạt
  động của các tiếp điểm phụ.

5. Các lỗi thường gặp và cách khắc phục
🔧

Trong quá trình sử dụng khởi động từ
LC1E80M5, bạn có thể gặp phải một số vấn đề
sau:



















































Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Khởi động từ không hút	– Điện áp cuộn dây không đúng – Cuộn dây bị hỏng	– Kiểm tra điện áp cung cấp – Thay thế cuộn dây nếu cần
Tiếp điểm chính bị cháy	– Quá tải – Ngắn mạch	– Kiểm tra tải – Lắp thêm thiết bị bảo vệ
Phát ra tiếng ồn bất thường	– Lỏng các đinh vít – Lõi thép bị hỏng	– Siết chặt các đinh vít – Kiểm tra lõi thép
Nóng quá mức	– Quá tải – Kết nối không tốt	– Kiểm tra dòng tải – Kiểm tra và siết lại các kết nối

6. So sánh Khởi động từ LC1E80M5 với các sản phẩm tương tự
📊

Để có cái nhìn khách quan, hãy so sánh
LC1E80M5 với các sản phẩm tương tự trên thị
trường:









































































Thông số	Schneider LC1E80M5	ABB A80	Siemens 3RT1056
Dòng định mức	80A	80A	75A
Điện áp cuộn dây	220VAC	220VAC	220VAC
Tiếp điểm phụ	1NO+1NC	1NO+1NC	2NO+2NC
Tuổi thọ cơ khí	>10 triệu chu kỳ	>8 triệu chu kỳ	>10 triệu chu kỳ
Giá thành	Cạnh tranh	Cao hơn	Cao hơn

7. Các câu hỏi thường gặp về Khởi động từ LC1E80M5
❓

Q1: Khởi động từ LC1E80M5 có thể điều khiển động cơ
công suất bao nhiêu?
A1: Khởi động từ LC1E80M5 có thể điều khiển động cơ với công suất lên đến
khoảng 45kW tại điện áp 440V.

Q2: Khởi động từ này có thể hoạt động ở tần số
nào?
A2: Khởi động từ LC1E80M5 được thiết kế để hoạt động ở tần số 50Hz, phù hợp
với hệ thống điện tại Việt Nam.

Q3: Tuổi thọ của khởi động từ LC1E80M5 là bao
nhiêu?
A3: Về mặt cơ khí, khởi động từ có thể hoạt động hơn 10 triệu chu kỳ
đóng/ngắt trong điều kiện bình thường.

Q4: Có thể thay thế cuộn dây của khởi động từ
LC1E80M5 không?
A4: Có, cuộn dây của khởi động từ LC1E80M5 có thể được thay thế khi cần
thiết mà không cần thay toàn bộ khởi động từ.

Q5: Khởi động từ LC1E80M5 có phù hợp cho ứng dụng
ngoài trời không?
A5: Khởi động từ này chủ yếu được thiết kế cho ứng dụng trong nhà hoặc
trong tủ điện. Nếu sử dụng ngoài trời, cần có vỏ bảo vệ thích
hợp.

8. Kết luận và khuyến nghị 🎯

Khởi động từ LC1E 3P 80A 1NO+1NC 220Vac Schneider
LC1E80M5 là một sản phẩm đáng tin cậy cho các ứng dụng điều
khiển động cơ công nghiệp. Với đặc tính kỹ thuật vượt trội, khả năng vận hành
ổn định và độ bền cao, sản phẩm này là lựa chọn lý tưởng cho các hệ thống
điều khiển động cơ công suất lớn.

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của thiết bị,
chúng tôi khuyến nghị:


• Lựa chọn khởi động từ có
  thông số phù hợp với yêu cầu hệ thống.



• Tuân thủ đúng quy trình
  lắp đặt và bảo trì định kỳ.



• Kết hợp với các thiết bị
  bảo vệ phù hợp như Thiết bị đóng
  cắt và Tủ
  điện.



• Sử dụng Dây điện có
  chất lượng và tiết diện phù hợp.

Tại Thiết bị điện
VIKI, chúng tôi cung cấp đầy đủ các sản phẩm khởi
động từ Schneider chính hãng cùng nhiều Thiết
bị điện Công Nghiệp khác như Công tắc ổ
cắm, Phích
cắm ổ cắm công nghiệp, và Đèn led với chất
lượng đảm bảo.
