động từ LC1D 3P 115A 1NO+1NC 220Vac Schneider LC1D115M7: Mọi điều cần biết
🔍

Trong thế giới thiết bị điện công nghiệp, khởi động
từ đóng vai trò vô cùng quan trọng cho hệ thống điều khiển
động cơ và các thiết bị công suất lớn. Bài viết hôm nay sẽ đi sâu tìm hiểu về
khởi động từ LC1D 3P 115A 1NO+1NC 220Vac Schneider
LC1D115M7 – một sản phẩm được tin dùng trong nhiều ứng dụng
công nghiệp hiện đại. 💼

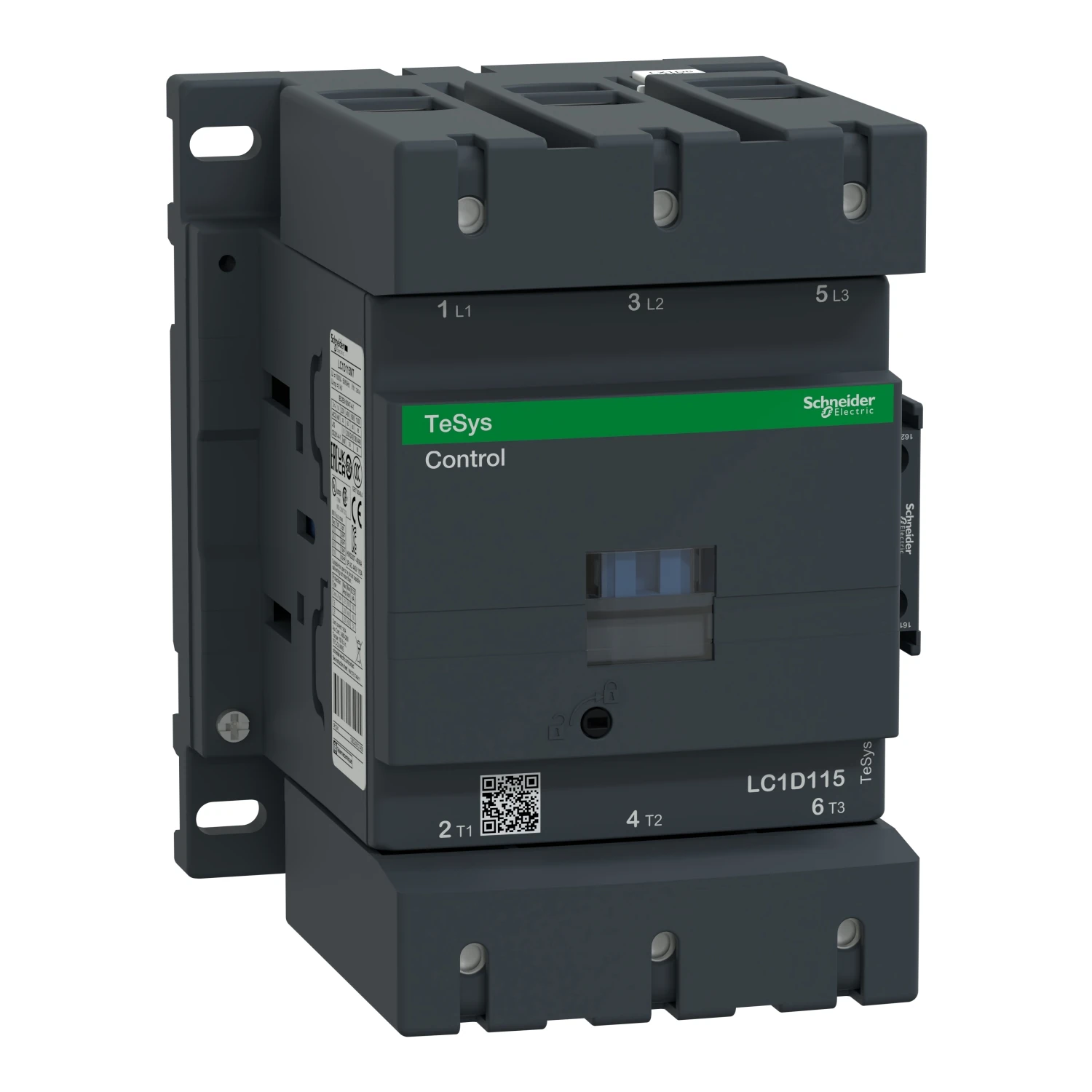

1. Tổng quan về khởi động từ Schneider LC1D115M7 ⚡

Khởi động từ LC1D 3P 115A của
Schneider Electric thuộc dòng contactor D-line nổi tiếng với độ tin cậy cao
và hiệu suất ổn định. Đây là thiết bị điện đóng vai trò then chốt trong việc
điều khiển đóng ngắt mạch điện công suất lớn, đặc biệt phù hợp cho các hệ
thống điều khiển động cơ công nghiệp.

“Khởi động từ LC1D115M7 là giải pháp lý tưởng cho các hệ
thống điều khiển động cơ yêu cầu dòng điện lớn đến 115A với tuổi thọ cơ khí
và điện vượt trội.”

Đặc điểm kỹ thuật chính:

• Dòng điện định mức: 115A
  (AC-3)
• Điện áp cuộn dây:
  220VAC
• Số cực chính: 3 pha
  (3P)
• Tiếp điểm phụ: 1NO+1NC (1 thường mở
  + 1 thường đóng)
• Công suất động cơ tối đa: khoảng
  55-60kW (380-400V)

Với thương hiệu Schneider Electric
nổi tiếng toàn cầu, sản phẩm này đáp ứng các tiêu chuẩn nghiêm ngặt về an
toàn và hiệu suất, phù hợp với các yêu cầu công nghiệp khắt khe.
🏆

2. Cấu tạo và nguyên lý hoạt động 🔧

2.1. Cấu tạo của khởi động từ LC1D115M7

Khởi động từ LC1D115M7 bao gồm các
thành phần chính sau:

1. Cuộn dây điện từ: Hoạt động ở điện
   áp 220VAC
2. Lõi sắt từ: Tạo từ trường khi cuộn
   dây được cấp điện
3. Tiếp điểm chính: 3 tiếp điểm công
   suất lớn cho 3 pha
4. Tiếp điểm phụ: 1NO+1NC dùng cho mạch
   điều khiển
5. Hệ thống lò xo: Đảm bảo trạng thái
   mở khi mất điện
6. Vỏ bọc cách điện: Đảm bảo an toàn và
   bảo vệ khỏi bụi

2.2. Nguyên lý hoạt động

Nguyên lý hoạt động của khởi động từ
LC1D115M7 dựa trên hiện tượng điện từ:

• Khi cuộn dây được cấp điện 220VAC, nó tạo ra từ
  trường.
• Từ trường này hút lõi sắt từ động, kéo theo hệ thống tiếp
  điểm.
• Tiếp điểm chính đóng lại, cho phép dòng điện lớn đến 115A đi
  qua.
• Đồng thời, tiếp điểm phụ 1NO sẽ đóng và 1NC sẽ
  mở.
• Khi ngắt điện cuộn dây, lò xo đẩy các tiếp điểm về vị trí ban
  đầu.

Cơ chế này đảm bảo an toàn khi mất điện đột ngột, các thiết bị sẽ
tự động ngắt, bảo vệ hệ thống. 🛡️

3. Ứng dụng của khởi động từ LC1D115M7 trong công nghiệp
🏭

Khởi động từ Schneider LC1D115M7 được
ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:

3.1. Hệ thống điều khiển động cơ công suất lớn

Với khả năng xử lý dòng điện lên đến 115A, khởi động từ này lý
tưởng cho việc điều khiển:

• Động cơ máy bơm công suất lớn
• Hệ thống quạt công nghiệp
• Máy nén khí
• Băng tải công nghiệp
• Máy nghiền, máy trộn công suất cao

3.2. Hệ thống tự động hóa nhà máy

Trong các nhà máy hiện đại, LC1D115M7
đóng vai trò quan trọng trong:

• Hệ thống PLC điều khiển quy trình sản xuất
• Mạch bảo vệ thiết bị công suất cao
• Hệ thống khởi động-dừng tự động
• Chuyển đổi nguồn điện

3.3. Ngành điện dân dụng và thương mại

Mặc dù thường được sử dụng trong công nghiệp, LC1D115M7 cũng xuất
hiện trong:

• Hệ thống điều hòa trung tâm công suất lớn
• Thang máy và cầu thang cuốn
• Hệ thống bơm nước tòa nhà cao tầng
• Máy phát điện dự phòng

Với hiệu suất ổn định và tuổi thọ cao, khởi động từ
Schneider LC1D115M7 là lựa chọn đáng tin cậy cho các ứng dụng
yêu cầu độ an toàn và ổn định cao. 🔄

4. So sánh LC1D115M7 với các dòng khởi động từ khác
📊

So với các dòng khác trong cùng series, LC1D115M7
cung cấp sự cân bằng tối ưu giữa kích thước, công suất và hiệu năng, phù hợp
với nhiều ứng dụng công nghiệp phổ biến. 📈

5. Hướng dẫn lắp đặt và bảo trì khởi động từ LC1D115M7
🛠️

5.1. Quy trình lắp đặt chuẩn

Để đảm bảo hoạt động tối ưu và an toàn cho khởi động
từ LC1D115M7, cần tuân thủ các bước lắp đặt
sau:

1. Chuẩn bị công cụ: Tua vít, kìm, đồng
   hồ đo điện…
2. Kiểm tra thiết bị: Đảm bảo không có
   hư hỏng vật lý.
3. Lắp đặt cơ khí: Gắn thiết bị vào tủ
   điện bằng ray DIN hoặc vít cố định.
4. Đấu nối mạch lực: Kết nối dây dẫn
   công suất vào các cực chính (L1, L2, L3).
5. Đấu nối mạch điều khiển: Kết nối
   cuộn dây (A1, A2) và tiếp điểm phụ.
6. Kiểm tra cách điện: Đo điện trở cách
   điện trước khi cấp nguồn.
7. Kiểm tra hoạt động: Thử nghiệm
   đóng/cắt vài lần trước khi vận hành chính thức.

5.2. Bảo trì định kỳ

Để kéo dài tuổi thọ cho khởi động từ Schneider
LC1D115M7, cần thực hiện bảo trì định kỳ:

• Kiểm tra trực quan: Hàng tháng kiểm
  tra dấu hiệu cháy, nóng, hư hỏng…
• Làm sạch: 3-6 tháng làm sạch bụi bẩn
  bằng khí nén hoặc bàn chải mềm.
• Kiểm tra kết nối: Đảm bảo các đầu
  nối được siết chặt, không bị lỏng.
• Kiểm tra tiếp điểm: Quan sát độ mòn
  và cháy xém của tiếp điểm.
• Đo điện trở: 6-12 tháng đo điện trở
  cách điện và điện trở tiếp xúc.

“Bảo trì định kỳ là chìa khóa để đảm bảo tuổi thọ tối đa và
hiệu suất ổn định cho khởi động từ LC1D115M7, giúp tiết kiệm chi phí thay thế
và tránh gián đoạn sản xuất.”

6. Câu hỏi thường gặp về khởi động từ LC1D115M7
❓

6.1. Tuổi thọ của khởi động từ LC1D115M7 là bao lâu?

Với điều kiện sử dụng bình thường và bảo trì đúng cách,
khởi động từ LC1D115M7 có tuổi thọ cơ học khoảng
10-15 triệu chu kỳ đóng/cắt và tuổi thọ điện khoảng 1-2 triệu chu kỳ (tùy
theo tải). Trong thực tế, điều này có thể tương đương 8-10 năm sử dụng trong
môi trường công nghiệp. 🕒

6.2. Có thể sử dụng LC1D115M7 cho điện áp 380V
không?

Cuộn dây của LC1D115M7 được thiết kế hoạt động ở 220VAC. Tuy nhiên,
mạch lực (tiếp điểm chính) có thể xử lý điện áp làm việc lên đến 690VAC. Vì
vậy, bạn có thể sử dụng nó trong hệ thống 380V/400V nhưng cuộn dây điều khiển
vẫn cần được cấp nguồn 220VAC. 🔌

6.3. Khi nào cần thay thế khởi động từ?

Cần xem xét thay thế khởi động từ
LC1D115M7 trong các trường hợp:

• Tiếp điểm bị cháy xém hoặc mòn quá mức
• Cuộn dây bị hỏng (không hút hoặc có tiếng ồn bất
  thường)
• Xuất hiện hiện tượng phóng điện giữa các tiếp
  điểm
• Cơ cấu đóng/cắt không ổn định
• Điện trở cách điện giảm xuống dưới giá trị cho
  phép

6.4. LC1D115M7 có thể kết hợp với rơ le nhiệt
nào?

Khởi động từ LC1D115M7 thường được
kết hợp với rơ le nhiệt dòng LRD của Schneider, cụ thể là LRD3365 (dải điều
chỉnh 80-104A) hoặc LRD3663 (dải điều chỉnh 95-120A) tùy thuộc vào dòng điện
tải thực tế. Việc kết hợp này tạo thành bộ khởi động động cơ hoàn chỉnh với
khả năng bảo vệ quá tải. 🛡️

7. Kết luận và lời khuyên cho người dùng
📝

Khởi động từ LC1D 3P 115A 1NO+1NC 220Vac Schneider
LC1D115M7 là một thành phần quan trọng trong hệ thống điều
khiển công nghiệp hiện đại. Với khả năng xử lý dòng điện lớn, độ tin cậy cao
và tuổi thọ dài, sản phẩm này đáp ứng tốt nhu cầu của nhiều ứng dụng công
nghiệp khác nhau.

Để tối ưu hóa hiệu suất và tuổi thọ của thiết bị, người dùng
nên:

• Lựa chọn đúng thông số kỹ thuật phù hợp với ứng
  dụng
• Lắp đặt đúng quy trình kỹ thuật
• Thực hiện bảo trì định kỳ theo khuyến cáo
• Sử dụng kết hợp với các thiết bị bảo vệ phù hợp

Với việc lựa chọn và sử dụng đúng cách, khởi động từ
LC1D115M7 sẽ là một khoản đầu tư hiệu quả, góp phần đáng kể
vào sự ổn định và an toàn của hệ thống điện công nghiệp của bạn.
⚡

Để được tư vấn chi tiết về sản phẩm này cũng như các giải pháp
điện công nghiệp khác, vui lòng liên hệ Thiết bị điện VIKI,
Phone/Zalo: 0933320468 – 0948946109 – 0938 461
348. Địa chỉ: 37C Đường số 1, Phường Long Trường, Thành phố
Thủ Đức, TP. Hồ Chí Minh.
