Khóa liên động cho 3 ACB LS: Hướng dẫn toàn diện và ứng dụng thực
tế 🔒⚡

1. Khóa liên động ACB là gì? 🤔

Khóa liên động (Interlocking) là hệ
thống bảo vệ quan trọng trong các tủ điện công nghiệp, đặc biệt khi sử dụng
3 máy cắt ACB LS trong hệ thống chuyển nguồn tự
động (ATS). Hệ thống này đảm bảo chỉ có một ACB được phép đóng tại
một thời điểm, ngăn ngừa hiện tượng lỗi đóng song song hai nguồn
điện.

💡 Lưu ý quan trọng: Khóa liên động
không chỉ là một thiết bị đơn thuần mà là một hệ thống an toàn tích hợp, bảo
vệ cả thiết bị và con người khỏi các tai nạn điện.

2. Tầm quan trọng của khóa liên động trong hệ thống 3 ACB LS
⚡

Trong hệ thống chuyển nguồn với 3 ACB LS, khóa liên
động đóng vai trò then chốt:

• ACB nguồn chính (INCOMER): Nhận điện
  từ lưới quốc gia
• ACB máy phát (GENERATOR): Kết nối
  với nguồn backup từ máy phát
• ACB phụ tải (OUTGOING): Cung cấp
  điện cho phụ tải

Vì sao cần khóa liên động? 🎯

1. Ngăn ngừa song song nguồn: Tránh
   việc 2 ACB nguồn đóng đồng thời
2. Bảo vệ thiết bị: Giảm thiểu hư hỏng
   do dòng ngắn mạch
3. An toàn vận hành: Đảm bảo quy trình
   chuyển nguồn đúng
4. Tuân thủ tiêu chuẩn: Đáp ứng yêu cầu
   kỹ thuật quốc tế

3. Các loại khóa liên động phổ biến 🔧

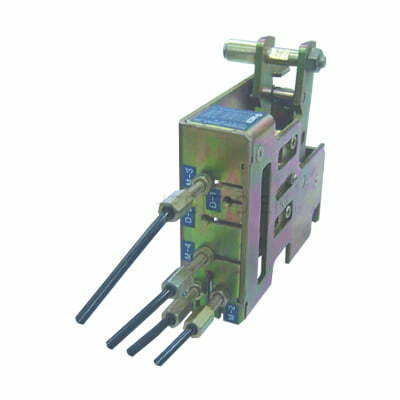

3.1 Khóa liên động cơ khí (Mechanical Interlock)

Ưu điểm:

• Độ tin cậy cao, không phụ thuộc nguồn điện
• Chi phí thấp
• Bảo trì đơn giản

Nhược điểm:

• Cần lỗ force thủ công khi có sự cố
• Tốc độ chuyển nguồn chậm

3.2 Khóa liên động điện (Electrical Interlock)

Ưu điểm:

• Chuyển nguồn tự động nhanh chóng
• Tích hợp được với hệ thống SCADA
• Linh hoạt trong lập trình logic

Nhược điểm:

• Phụ thuộc nguồn điện điều khiển
• Chi phí cao hơn
• Phức tạp trong bảo trì

3.3 Khóa liên động hỗn hợp (Hybrid Interlock)

Kết hợp cả khóa cơ khí và điện, tận dụng ưu điểm của cả hai
loại.

4. Cách lắp đặt khóa liên động cho 3 ACB LS
🛠️

4.1 Chuẩn bị trước khi lắp đặt

Công cụ cần thiết:

• Bộ dụng cụ cơ bản (tua vít, kìm, máy khoan…)
• Thiết bị đo điện
• Sơ đồ nguyên lý hệ thống
• Tài liệu kỹ thuật ACB LS

Kiểm tra điều kiện an
toàn:

1. Cắt toàn bộ nguồn điện
2. Thực hiện LOTO (Lock Out Tag Out)
3. Sử dụng thiết bị bảo hộ cá nhân
4. Thông báo kế hoạch bảo trì cho các bộ phận liên
   quan

4.2 Quy trình lắp đặt từng bước

Bước 1: Lắp đặt khóa cơ khí

Đối với tủ điện sử dụng
3 ACB LS, khóa cơ khí thường được lắp theo nguyên tắc:

• ACB INCOMER ↔ ACB GENERATOR (khóa lẫn nhau)
• ACB OUTGOING có thể đóng khi ít nhất 1 trong 2 ACB nguồn được
  đóng

⚠️ Chú ý: Đảm bảo các thanh khóa được căn
chỉnh chính xác theo hướng dẫn của nhà sản xuất.

Bước 2: Kết nối khóa điện

Khi sử dụng khóa liên động điện, cần:

1. Kết nối auxiliary contact từ mỗi ACB
2. Lập trình logic khóa trong relay bảo vệ
3. Kiểm tra tín hiệu phản hồi
4. Cài đặt thông số bảo vệ

Bước 3: Kiểm tra và test hệ thống

Test khóa cơ khí:

• Thử đóng/mở từng ACB một cách thủ công
• Kiểm tra tương tác khóa giữa các ACB
• Đảm bảo không thể đóng 2 ACB nguồn cùng lúc

Test khóa điện:

• Mô phỏng tín hiệu điều khiển
• Kiểm tra thời gian chuyển nguồn
• Test các tình huống bất thường

5. Ứng dụng thực tế của khóa liên động 3 ACB LS
🏭

5.1 Trong công nghiệp sản xuất

Tại các nhà máy sản xuất, hệ thống 3 ACB LS với khóa liên động
được ứng dụng rộng rãi để:

• Đảm bảo liên tục sản xuất khi mất điện lưới
• Chuyển nguồn nhanh chóng, giảm thiểu tổn thất
• Bảo vệ thiết
  bị điện công nghiệp đắt tiền

5.2 Trong các tòa nhà cao tầng

Đối với các cao ốc văn phòng, khách sạn:

• Đảm bảo an toàn cho thang máy, hệ thống PCCC
• Duy trì hoạt động của hệ thống điều hòa
• Bảo vệ dữ liệu trong data center

5.3 Trong bệnh viện

Đây là ứng dụng quan trọng nhất, đòi hỏi độ tin cậy tối
đa:

• Bảo vệ thiết bị y tế quan trọng
• Đảm bảo hệ thống chiếu sáng phòng mổ
• Duy trì hoạt động của hệ thống hỗ trợ sự sống

6. Lỗi thường gặp và cách khắc phục 🔍

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Không thể đóng ACB khi nguồn đã ready	Khóa cơ khí bị kẹt hoặc khóa điện không reset	Kiểm tra và bảo dưỡng khóa cơ khí, reset relay bảo vệ
Chuyển nguồn quá chậm	Delay time setting không phù hợp	Điều chỉnh thông số delay trong relay ATS
False alarm từ hệ thống	Auxiliary contact bị lỏng hoặc noise	Kiểm travà siết chặt connections, sử dụng filter

7. Bảo trì và bảo dưỡng khóa liên động 🧰

7.1 Lịch bảo trì định kỳ

Hàng tháng:

• Kiểm tra visual các bộ phận khóa
• Kiểm tra hoạt động auxiliary contact
• Làm sạch bụi bẩn trên khóa cơ khí

Hàng quý:

• Test toàn bộ sequence chuyển nguồn
• Bôi trơn các bộ phận co cơ khí
• Kiểm tra calibration relay bảo vệ

Hàng năm:

• Kiểm tra toàn diện hệ thống
• Thay thế linh kiện bị mài mòn
• Update firmware relay bảo vệ

7.2 Quy trình safety khi bảo trì

1. Preparation: Chuẩn bị toolbox talk
   và JSA
2. Isolation: Thực hiện LOTO
   procedure
3. Verification: Xác nhận zero
   energy
4. Maintenance: Thực hiện công việc
   theo checklist
5. Testing: Test hoạt động trước khi
   energize
6. Restoration: Khôi phục hệ thống về
   trạng thái bình thường

8. Tiêu chuẩn kỹ thuật và quy định 📋

8.1 Tiêu chuẩn quốc tế

• IEC 62271: High-voltage switchgear
  and controlgear
• IEC 60947: Low-voltage switchgear
  and controlgear
• IEEE C37: Series for power
  switchgear
• ANSI/NEMA: American standards for
  switchgear

8.2 Quy định trong nước

• TCVN 7447: Tủ điện hạ
  áp
• TCVN 6200: An toàn các thiết bị
  điện
• Circular 12/2014: Quy trình vận hành
  lưới điện

9. So sánh các thương hiệu khóa liên động
🏭⚖️

Thương hiệu	Đặc điểm nổi bật	Giá thành	Độ tin cậy
LS Electric	Compact design, dễ lắp đặt	$	⭐⭐⭐⭐⭐
ABB	Smart connectivity, IoT ready	$$	⭐⭐⭐⭐⭐
Schneider	Modular system, easy maintenance	$$	⭐⭐⭐⭐⭐
Siemens	Robust design, industrial grade	$$	⭐⭐⭐⭐⭐

10. Tương lai của khóa liên động – Smart Interlock
🚀

10.1 Công nghệ IoT trong khóa liên động

Với xu hướng Industry 4.0, các hệ thống khóa liên động hiện đại
đang tích hợp:

• Remote monitoring: Giám sát từ xa
  qua smartphone
• Predictive maintenance: Dự báo trước
  khi xảy ra sự cố
• Data analytics: Phân tích dữ liệu
  hoạt động
• Cloud integration: Kết nối với cloud
  platforms

10.2 Artificial Intelligence trong khóa liên
động

AI đang được ứng dụng để:

• Tối ưu hóa thời gian chuyển nguồn
• Học hỏi pattern hoạt động
• Cảnh báo sớm các vấn đề tiềm ẩn
• Auto-tuning các tham số

11. Case Study: Dự án thực tế 📊

Dự án: Nâng cấp hệ thống khóa liên động cho nhà máy
A

Thách thức:

• Hệ thống cũ gây delay chuyển nguồn (>5s)
• Thường xuyên false alarm
• Khó khăn trong bảo trì

Giải pháp triển khai:

1. Nâng cấp từ khóa cơ khí lên khóa điện-cơ kết hợp
2. Sử dụng relay ATS thế hệ mới với logic
   programmable
3. Tích hợp hệ thống monitoring SCADA
4. Thay thế toàn bộ dây điện
   auxiliary

Kết quả:

• Thời gian chuyển nguồn giảm xuống <2s
• False alarm giảm 90%
• Giảm 50% thời gian bảo trì
• ROI đạt được sau 18 tháng

12. Chi phí và hiệu quả kinh tế 💰

12.1 Phân tích chi phí đầu tư

Chi phí thiết bị:

• Khóa liên động cơ khí: 2-5 triệu VND
• Khóa liên động điện: 10-30 triệu VND
• Relay ATS: 15-50 triệu VND
• Phụ kiện và lắp đặt: 5-15 triệu VND

Chi phí vận hành hàng
năm:

• Bảo trì: 5-10% giá trị đầu tư
• Điện tiêu thụ: 1-2 triệu VND/năm
• Training nhân sự: 2-5 triệu VND/năm

12.2 Lợi ích kinh tế

Tiết kiệm chi phí:

• Giảm mất điều dản xuất: 50-100 triệu VND/lần
  outage
• Bảo vệ tương bị khỏi hư hỏng: Vô giá
• Giảm chi phí bảo trì thiết bị khác: 10-20%

Tăng hiệu quả:

• Uptime của hệ thống tăng 99.9%+
• Giảm downtime không kế hoạch
• Cải thiện chất lượng sản phẩm

13. Hướng dẫn chọn mua khóa liên động 🛒

13.1 Các tiêu chí cần xem xét

1. Các thông số kỹ
thuật:

• Dòng điện định mức
• Điện áp hoạt động
• Loại tín hiệu điều khiển
• Thời gian hoạt động

2. Tính tương thích:

• Khớp với model ACB LS cụ thể
• Tương thích với relay ATS hiện có
• Khả năng tích hợp với hệ thống SCADA

3. Chất lượng và bảo hành:

• Chứng nhận CE, UL
• Bảo hành tối thiểu 24 tháng
• Hỗ trợ kỹ thuật tận nơi

13.2 Địa chỉ mua uy tín

Để mua khóa liên động chất lượng cho hệ thống 3 ACB LS, bạn có thể
liên hệ:

📍 Thiết bị điện
VIKI
📞 Hotline: 0933 320 468 – 0948 946 109 – 0938 461
348
🏠 Địa chỉ: 37C Đường số 1, Phường Long Trường, TP. Thủ Đức,
TP.HCM

VIKI chuyên cung cấp các sản phẩm thiết bị
điện công nghiệp chính hãng với giá cạnh tranh, bảo hành tốt và hỗ
trợ kỹ thuật chuyên nghiệp.

14. FAQ – Câu hỏi thường gặp ❓

Q1: Có thể sử dụng khóa liên động của hãng khác với ACB LS
không?

Trả lời: Có thể, nhưng cần đảm bảo
tương thích về mặt cơ khí và điện. Khuyến nghị sử dụng khóa cùng hãng để đảm
bảo hiệu quả tối đa.

Q2: Thời gian chuyển nguồn tối ưu là bao lâu?

Trả lời: Thường từ 1-3 giây, tùy
thuộc vào loại phụ tải. Để máy tính thì 1s là đủ, nhưng với motor lớn cần
3-5s.

Q3: Có cần thiết phải có cả khóa cơ khí và khóa điện
không?

Trả lời: Đối với các ứng dụng
critical như bệnh viện, data center thì nên có cả hai để đảm bảo an toàn tối
đa.

15. Kết luận 🎯

Khóa liên động cho hệ thống 3 ACB LS là một thành phần
không thể thiếu trong các hệ thống điện hiện
đại. Việc lưa chọn, lắp đặt và vận hành đúng cách sẽ đảm
bảo:

✅ An toàn tuyệt đối cho người và thiết
bị
✅ Liên tục cung cấp điện cho phụ tải quan
trọng
✅ Hiệu quả kinh tế về mặt đầu tư và vận
hành
✅ Tuân thủ các tiêu chuẩn kỹ thuật quốc
tế

Với sự phát triển của công nghệ, khóa liên động ngày càng trở nên
thông minh và hiệu quả hơn. Việc đầu tư vào hệ
thống khóa liên động chất lượng là một quyết định đúng
đắn cho bất kỳ dự án nào có sử dụng h
