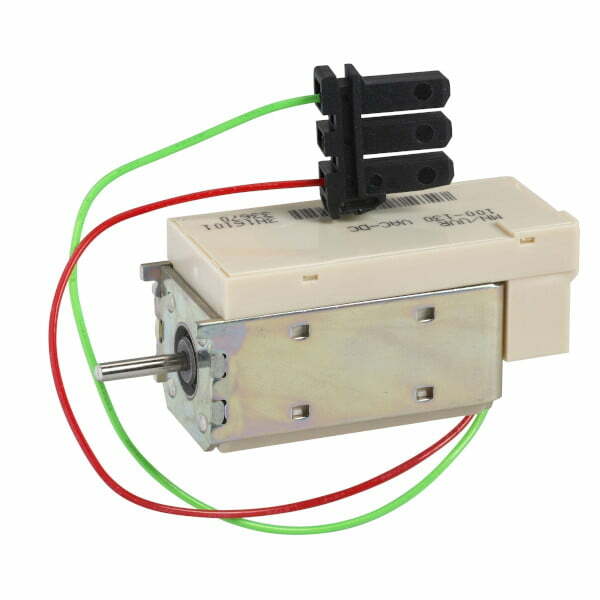

Cuộn
đóng (XF) 24Vac/Vdc cho ACB EasyPact EVS rút kéo Schneider 48481 – Giải pháp
đóng ngắt hiệu quả cho hệ thống điện công nghiệp 🔌⚡

Trong thế giới của thiết bị đóng cắt điện công nghiệp,
cuộn đóng (XF) đóng vai trò vô cùng quan trọng
cho hoạt động của các máy cắt không khí (ACB). Hôm nay, chúng ta sẽ cùng tìm
hiểu chi tiết về sản phẩm Cuộn đóng (XF) 24Vac/Vdc cho ACB
EasyPact EVS rút kéo Schneider 48481 – một thiết bị nhỏ nhưng
có vai trò quyết định trong hệ thống điện công nghiệp hiện đại.
📊💼

1. Tổng quan về cuộn đóng XF Schneider 48481
🔍

Cuộn đóng XF 24Vac/Vdc mã 48481 là
linh kiện chuyên dụng được thiết kế để sử dụng với dòng máy cắt không khí
EasyPact EVS dạng rút kéo của Schneider
Electric. Đây là bộ phận quan trọng giúp thực hiện chức năng đóng mạch điện
thông qua việc kích hoạt cuộn dây điện từ khi được cấp điện áp điều
khiển.

“Cuộn đóng XF là ‘trái tim’ của hệ thống đóng mạch tự động
trong máy cắt không khí, đảm bảo khả năng vận hành ổn định và an toàn cho hệ
thống điện công nghiệp.”

2. Đặc điểm kỹ thuật nổi bật của cuộn đóng Schneider 48481
⚙️

• Điện áp vận hành: 24Vac (50/60 Hz)
  hoặc 24-30Vdc
• Loại thiết bị: Cuộn đóng chuẩn (XF –
  voltage release coil)
• Tương thích: Dòng máy cắt không khí
  EasyPact EVS dạng rút kéo
• Mã sản phẩm: 48481
• Xuất xứ: Schneider Electric – thương
  hiệu hàng đầu về thiết bị điện
• Chức năng: Đóng mạch điện khi được
  kích hoạt

3. Nguyên lý hoạt động của cuộn đóng XF trong ACB
🔄

Khi được cấp điện áp điều khiển 24Vac/Vdc, cuộn đóng
XF sẽ tạo ra từ trường đủ mạnh để kích hoạt cơ cấu đóng của
máy cắt không khí. Quá trình này diễn ra như sau:

1. Điện áp điều khiển được cấp đến cuộn dây XF
2. Cuộn dây tạo ra từ trường điện từ
3. Từ trường kích hoạt cơ cấu đóng cơ khí
4. Tiếp điểm chính của máy cắt đóng lại
5. Dòng điện chính được thiết lập qua máy cắt

Toàn bộ quá trình diễn ra trong thời gian cực ngắn, đảm bảo tính
nhanh chóng và chính xác trong việc đóng mạch điện, đặc biệt quan trọng trong
các ứng dụng công nghiệp yêu cầu độ tin cậy cao.

4. Vai trò của cuộn đóng 48481 trong hệ thống bảo vệ điện
🛡️

Cuộn đóng XF Schneider 48481 đóng vai
trò then chốt trong chuỗi bảo vệ và điều khiển của hệ thống điện công nghiệp
hiện đại:

• Điều khiển tự động: Cho phép đóng
  máy cắt từ xa thông qua các hệ thống BMS, SCADA
• Tích hợp an toàn: Phối hợp với các
  relay bảo vệ và hệ thống tự động hóa
• Vận hành linh hoạt: Đáp ứng nhanh
  với các lệnh điều khiển từ hệ thống quản lý
• Bảo vệ hệ thống: Đóng vai trò trong
  quy trình tái đóng tự động sau sự cố

5. So sánh cuộn đóng XF 48481 với các loại cuộn đóng khác
📊

6. Ứng dụng của cuộn đóng XF 48481 trong các ngành công nghiệp
🏭

Cuộn đóng 24Vac/Vdc mã 48481 được ứng
dụng rộng rãi trong nhiều lĩnh vực:

• Nhà máy sản xuất: Điều khiển các hệ
  thống phân phối điện tự động
• Tòa nhà thương mại: Tích hợp với hệ
  thống quản lý tòa nhà (BMS)
• Trung tâm dữ liệu: Đảm bảo chuyển
  đổi nguồn điện nhanh chóng, an toàn
• Hệ thống xử lý nước: Kiểm soát máy
  bơm và thiết bị điện lớn
• Hệ thống năng lượng tái tạo: Quản lý
  việc kết nối/ngắt kết nối với lưới điện

“Trong môi trường công nghiệp hiện đại, việc lựa chọn đúng
loại cuộn đóng có thể tạo nên sự khác biệt lớn về hiệu suất vận hành và độ
tin cậy của hệ thống điện.”

7. Hướng dẫn lắp đặt cuộn đóng XF Schneider 48481
🔧

Quy trình lắp đặt cuộn đóng XF cho
máy cắt EasyPact EVS cần tuân thủ các bước
sau:

1. Chuẩn bị an toàn: Ngắt hoàn toàn
   nguồn điện đến máy cắt
2. Tháo nắp phụ kiện: Mở khoang phụ
   kiện của máy cắt
3. Định vị vị trí lắp đặt: Xác định khe
   cắm dành cho cuộn đóng XF
4. Lắp đặt cuộn: Đặt cuộn vào đúng vị
   trí, đảm bảo chốt định vị khớp
5. Kết nối dây điều khiển: Đấu nối dây
   24Vac/Vdc vào các terminal của cuộn
6. Kiểm tra cơ khí: Xác nhận cuộn đã
   được cố định chắc chắn
7. Thử nghiệm: Kiểm tra hoạt động của
   cuộn bằng cách cấp điện điều khiển

8. Bảo trì và xử lý sự cố cuộn đóng XF 48481
🔩

Để đảm bảo tuổi thọ và độ tin cậy cho cuộn đóng
Schneider 48481, cần thực hiện các công việc bảo trì
sau:

8.1 Kiểm tra định kỳ

• Kiểm tra kết nối điện: 3-6 tháng/lần
• Đo điện trở cuộn dây: 12 tháng/lần
• Kiểm tra hoạt động cơ khí: 6 tháng/lần

8.2 Các sự cố thường gặp và cách khắc phục

9. Các câu hỏi thường gặp về cuộn đóng XF 48481
❓

9.1 Cuộn đóng XF 48481 có thể thay thế cho các model khác
không?

Cuộn đóng 48481 được thiết kế đặc biệt cho máy cắt
EasyPact EVS dạng rút kéo. Việc thay thế cho các model khác
cần kiểm tra kỹ tính tương thích về kích thước, điện áp và đặc tính kỹ
thuật.

9.2 Tuổi thọ trung bình của cuộn đóng XF là bao
lâu?

Trong điều kiện hoạt động bình thường, cuộn đóng XF
Schneider có tuổi thọ khoảng 10.000-15.000 lần thao tác hoặc
10-15 năm, tùy điều kiện nào đến trước.

9.3 Có thể sử dụng cuộn đóng 24Vdc cho nguồn 24Vac
không?

Cuộn đóng 48481 được thiết kế để hoạt động với cả nguồn 24Vac
(50/60Hz) và 24-30Vdc, do đó có thể sử dụng linh hoạt với cả hai loại nguồn
điện.

9.4 Tại sao nên chọn cuộn đóng điện áp thấp 24V thay vì
220V?

Cuộn đóng 24V mang lại nhiều ưu điểm như: an toàn cao hơn (điện áp
thấp), tương thích tốt với hệ thống điều khiển tự động, tiết kiệm năng lượng
và dễ dàng tích hợp với UPS để đảm bảo hoạt động khi mất điện
lưới.

10. Tại sao nên lựa chọn sản phẩm chính hãng từ VIKI?
🏆

Khi lựa chọn cuộn đóng XF Schneider
48481 từ Thiết bị điện VIKI, quý
khách hàng sẽ nhận được những lợi ích sau:

• Sản phẩm chính hãng 100%: Đảm bảo
  chất lượng và độ tin cậy
• Bảo hành chính hãng: Yên tâm về dịch
  vụ hậu mãi
• Đội ngũ tư vấn chuyên nghiệp: Hỗ trợ
  kỹ thuật tận tình
• Giá cả cạnh tranh: Chính sách giá
  tốt nhất cho khách hàng
• Giao hàng nhanh chóng: Đặc biệt
  trong khu vực TP.HCM

VIKI tự hào là đơn vị uy tín chuyên cung cấp các
thiết bị điện công nghiệp chất lượng cao, đáp
ứng mọi nhu cầu từ dự án nhỏ đến các hệ thống công nghiệp lớn.

Kết luận 🌟

Cuộn đóng (XF) 24Vac/Vdc cho ACB EasyPact EVS rút
kéo Schneider 48481 là linh kiện quan trọng trong hệ thống
điện công nghiệp hiện đại. Với thiết kế chuyên dụng cho dòng máy cắt không
khí EasyPact EVS, sản phẩm mang lại hiệu suất cao, độ tin cậy tuyệt đối và
tính an toàn vượt trội.

Để được tư vấn chi tiết về sản phẩm này cũng như các giải pháp
điện công nghiệp khác, hãy liên hệ ngay với Thiết bị điện VIKI
qua:

• 📞 Hotline: 0933 320 468 –
  0948 946 109 – 0938 461 348
• 🏢 Địa chỉ: 37C, Đường số 1,
  Phường Long Trường, TP. Thủ Đức, TP.HCM
• 🌐 Website: https://vikivn.com.vn/

Chúng tôi sẵn sàng hỗ trợ quý khách với các sản phẩm Thiết bị đóng
cắt, Thiết bị
điện Công Nghiệp, Tủ
điện và nhiều giải pháp điện khác, đảm bảo hệ thống của bạn luôn
hoạt động an toàn, hiệu quả. ⚡🔌
