Rơ le Nhiệt MT-32 22…32A LS: Bảo Vệ Động Cơ Điện Hiệu Quả 🛡️
Trong thế giới thiết bị điện công nghiệp, rơ le nhiệt đóng vai trò quan trọng trong việc bảo vệ động cơ điện khỏi các điều kiện quá tải. Hôm nay, chúng ta sẽ tìm hiểu chi tiết về rơ le nhiệt MT-32 22…32A của hãng LS Electric – một thiết bị bảo vệ quá tải động cơ 3 pha được thiết kế đặc biệt để đảm bảo tuổi thọ và hiệu suất hoạt động của động cơ điện trong các hệ thống công nghiệp. 🔍
Rơ le Nhiệt MT-32 Là Gì? 🤔

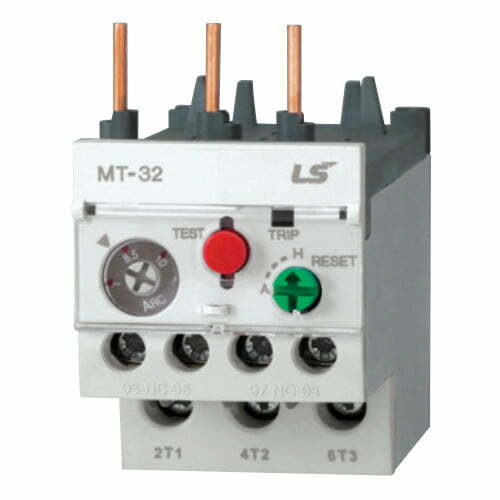

MT-32 (22-32A) là rơ le nhiệt 3 cực từ LS Electric được thiết kế để bảo vệ động cơ điện khỏi các tình trạng quá tải. Thiết bị hoạt động dựa trên nguyên lý giãn nở nhiệt, sử dụng dải lưỡng kim phản ứng với dòng điện quá tải bằng cách ngắt mạch sau một khoảng thời gian trễ, ngăn chặn hư hỏng động cơ.
“Bảo vệ quá tải cho động cơ không chỉ là biện pháp an toàn mà còn là cách tiết kiệm chi phí hiệu quả trong dài hạn.”
Đặc Điểm Nổi Bật Của Rơ Le Nhiệt MT-32 LS ⚡
- Dải dòng điện điều chỉnh: 22 đến 32 Ampe
- Điện áp hoạt động định mức: lên đến 690V AC
- Điện áp chịu đựng xung (Uimp): 6kV
- Tương thích với các contactor LS: MC-9b, MC-12b, MC-18b, MC-22b, MC-32a và MC-40a
- Kích thước: 45 x 75 x 90 mm
- Trọng lượng: khoảng 170 gram
- Cấp bảo vệ: IP20
- Nhiệt độ hoạt động: -5°C đến 60°C
- Tiếp điểm phụ: Cung cấp cả tiếp điểm thường mở (NO) và thường đóng (NC) để báo hiệu
Nguyên Lý Hoạt Động Của Rơ Le Nhiệt 🔄
Rơ le nhiệt MT-32 hoạt động theo nguyên lý đơn giản nhưng hiệu quả. Khi dòng điện chạy qua vượt quá mức cài đặt cho phép, nhiệt lượng sinh ra sẽ làm biến dạng dải lưỡng kim bên trong thiết bị. Sự biến dạng này kích hoạt cơ cấu ngắt mạch, ngắt kết nối động cơ khỏi nguồn điện sau một khoảng thời gian trễ nhất định.
Thời gian trễ này là một đặc điểm quan trọng của rơ le nhiệt, cho phép động cơ hoạt động với dòng khởi động cao trong thời gian ngắn mà không gây ngắt mạch không cần thiết. ⏱️
So Sánh Rơ Le Nhiệt MT-32 Với Các Thiết Bị Bảo Vệ Khác 📊
| Tính năng | Rơ le nhiệt MT-32 | CB (Circuit Breaker) | Cầu chì |
|---|---|---|---|
| Bảo vệ quá tải | ✅ Tốt | ✅ Tốt | ✅ Trung bình |
| Bảo vệ ngắn mạch | ❌ Không | ✅ Tốt | ✅ Tốt |
| Thời gian trễ | ✅ Có (điều chỉnh được) | ✅ Có (cố định) | ❌ Không |
| Tái sử dụng sau sự cố | ✅ Dễ dàng | ✅ Dễ dàng | ❌ Phải thay thế |
| Chi phí | Trung bình | Cao | Thấp |
Ứng Dụng Của Rơ Le Nhiệt MT-32 Trong Công Nghiệp 🏭
Rơ le nhiệt MT-32 22…32A LS được sử dụng rộng rãi trong các hệ thống điều khiển động cơ điện công nghiệp và thương mại. Một số ứng dụng phổ biến bao gồm:
- Hệ thống bơm nước công nghiệp
- Dây chuyền sản xuất tự động
- Hệ thống điều hòa không khí quy mô lớn
- Máy nén khí công nghiệp
- Hệ thống băng tải
- Máy móc trong ngành chế biến thực phẩm
Với khả năng bảo vệ hiệu quả, Thiết bị điện Công Nghiệp như rơ le nhiệt MT-32 đang được nhiều doanh nghiệp lựa chọn để đảm bảo hệ thống vận hành ổn định và an toàn. 💼
Lắp Đặt Và Kết Nối Rơ Le Nhiệt MT-32 🔧
Việc lắp đặt rơ le nhiệt MT-32 tương đối đơn giản nhưng đòi hỏi sự cẩn thận để đảm bảo hoạt động hiệu quả:
- Gắn trực tiếp vào contactor: MT-32 được thiết kế để gắn trực tiếp vào các contactor tương thích của LS như MC-9b, MC-12b, MC-18b, MC-22b, MC-32a và MC-40a.
- Điều chỉnh dòng định mức: Sử dụng núm điều chỉnh để cài đặt dòng điện bảo vệ phù hợp với động cơ (trong khoảng 22-32A).
- Kết nối tiếp điểm phụ: Đấu nối tiếp điểm báo hiệu NO/NC vào hệ thống điều khiển hoặc cảnh báo nếu cần.
- Kiểm tra hoạt động: Sau khi lắp đặt, cần kiểm tra hoạt động bằng nút test để đảm bảo rơ le hoạt động đúng.
Cài Đặt Và Điều Chỉnh Dòng Bảo Vệ ⚙️
Việc cài đặt đúng dòng bảo vệ là yếu tố quyết định đến hiệu quả bảo vệ của rơ le nhiệt MT-32:
Thông thường, nên cài đặt giá trị dòng điện bảo vệ bằng 110-125% dòng điện định mức của động cơ để tránh tác động sai khi động cơ hoạt động bình thường.
Quy trình điều chỉnh:
- Xác định dòng điện định mức của động cơ từ nhãn thông số
- Tính toán giá trị dòng điện bảo vệ (thường là 110-125% dòng định mức)
- Sử dụng núm điều chỉnh trên rơ le để cài đặt giá trị đã tính
- Đảm bảo giá trị cài đặt nằm trong dải cho phép của thiết bị (22-32A)
Phân Biệt Rơ Le Nhiệt Và Rơ Le Dòng Điện 📝
Nhiều người thường nhầm lẫn giữa rơ le nhiệt và rơ le dòng điện. Dưới đây là sự khác biệt cơ bản:
| Tiêu chí | Rơ le nhiệt MT-32 | Rơ le dòng điện |
|---|---|---|
| Nguyên lý hoạt động | Sử dụng dải lưỡng kim phản ứng với nhiệt | Sử dụng nam châm điện phản ứng với dòng điện |
| Thời gian tác động | Trễ (inverse-time) | Tức thời hoặc có thể điều chỉnh |
| Bảo vệ | Quá tải kéo dài | Quá dòng tức thời |
| Ứng dụng | Bảo vệ động cơ | Bảo vệ mạch điện, thiết bị |
Các Câu Hỏi Thường Gặp Về Rơ Le Nhiệt MT-32 ❓
1. Rơ le nhiệt MT-32 có bảo vệ chống ngắn mạch không?
Không, rơ le nhiệt MT-32 chỉ bảo vệ động cơ khỏi tình trạng quá tải kéo dài. Để bảo vệ chống ngắn mạch, cần kết hợp với các thiết bị khác như Thiết bị đóng cắt hoặc cầu chì.
2. Làm thế nào để chọn đúng dòng cài đặt cho rơ le nhiệt?
Thông thường, dòng cài đặt nên bằng 110-125% dòng điện định mức của động cơ. Ví dụ, với động cơ có dòng định mức 25A, dòng cài đặt nên là khoảng 27.5-31.25A.
3. Khi nào cần thay thế rơ le nhiệt MT-32?
Cần thay thế khi thiết bị xuất hiện các dấu hiệu hư hỏng như: tiếp điểm bị cháy, không thể reset sau khi tác động, vỏ bị nứt vỡ hoặc có dấu hiệu cháy do quá nhiệt.
4. Có thể sử dụng MT-32 cho động cơ có dòng định mức nhỏ hơn 22A không?
Không nên, vì dải điều chỉnh của MT-32 là 22-32A. Với động cơ có dòng định mức nhỏ hơn, nên chọn loại rơ le nhiệt có dải điều chỉnh phù hợp.
Lợi Ích Khi Sử Dụng Rơ Le Nhiệt MT-32 💯
Việc tích hợp rơ le nhiệt MT-32 vào hệ thống điện công nghiệp mang lại nhiều lợi ích thiết thực:
- Kéo dài tuổi thọ động cơ: Bảo vệ khỏi quá tải giúp giảm thiểu hư hỏng và kéo dài tuổi thọ động cơ.
- Giảm thời gian ngừng sản xuất: Ngăn chặn sự cố nghiêm trọng có thể gây gián đoạn sản xuất.
- Tiết kiệm chi phí: Chi phí đầu tư ban đầu thấp hơn nhiều so với chi phí sửa chữa hoặc thay thế động cơ.
- Dễ dàng bảo trì: Cấu trúc đơn giản, dễ dàng kiểm tra và bảo trì.
- Tính linh hoạt: Có thể điều chỉnh dòng bảo vệ phù hợp với từng ứng dụng cụ thể.
Sử dụng Công tắc ổ cắm và Tủ điện chất lượng cùng với rơ le nhiệt MT-32 sẽ tạo nên hệ thống điện toàn diện và an toàn. 🔒
Kết Luận 🌟
Rơ le nhiệt MT-32 22…32A của LS Electric là một thiết bị bảo vệ quá tải đáng tin cậy cho các động cơ điện trong dải dòng 22-32A. Với thiết kế chắc chắn, khả năng tương thích cao với các contactor LS và cơ chế hoạt động đơn giản nhưng hiệu quả, MT-32 đang được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.
Để đảm bảo hệ thống điện hoạt động an toàn và ổn định, việc kết hợp Đèn led cho chiếu sáng, Dây điện chất lượng và thiết bị bảo vệ như rơ le nhiệt là điều cần thiết.
Nếu bạn đang tìm kiếm rơ le nhiệt MT-32 hoặc các Phích cắm ổ cắm công nghiệp, Đèn trang trí chất lượng cao, hãy liên hệ với Thiết bị điện VIKI.
