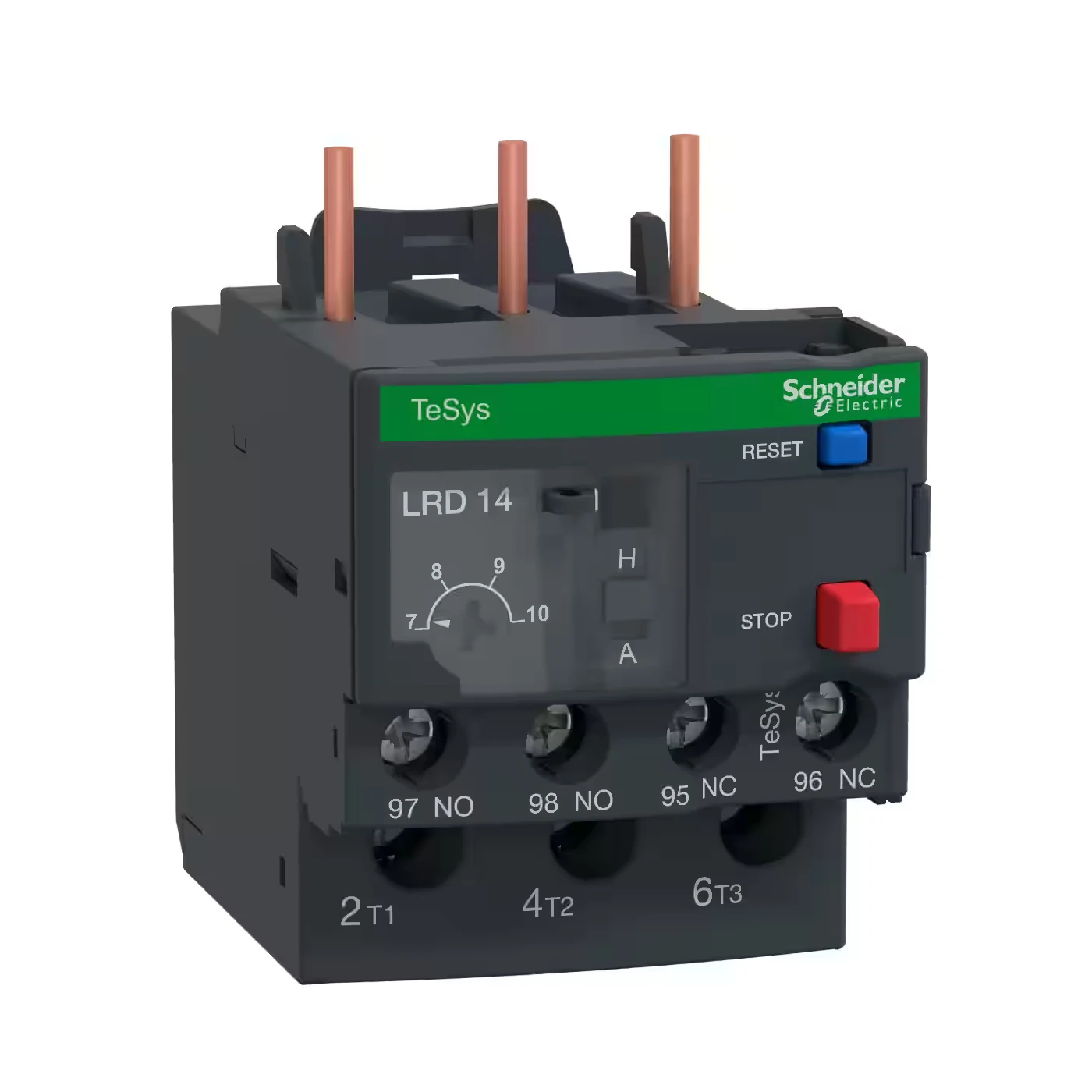

Rơ le nhiệt 7…10A dùng với Contactor LC1D09 … LC1D38 Schneider
LRD14: Bảo vệ động cơ hiệu quả 💪

Trong lĩnh vực thiết bị điện công nghiệp, việc bảo vệ động cơ là
một trong những yếu tố quan trọng nhất để đảm bảo hệ thống vận hành an toàn
và kéo dài tuổi thọ thiết bị. Rơ le nhiệt Schneider
LRD14 với dải điều chỉnh 7-10A là một giải pháp bảo vệ hiệu
quả cho các động cơ công nghiệp khi kết hợp với contactor
LC1D09 đến LC1D38. 🛡️

Tổng quan về Rơ le nhiệt Schneider LRD14
🔍

Rơ le nhiệt Schneider LRD14 là thiết
bị bảo vệ quá tải nhiệt được thiết kế đặc biệt cho động cơ điện. Với khả năng
điều chỉnh dòng điện từ 7 đến 10 ampere, rơ le này phù hợp với các động cơ có
công suất tương ứng. Sản phẩm thuộc dòng TeSys LRD nổi tiếng của Schneider
Electric và thường được kết hợp với các contactor
LC1D09 đến LC1D38 để tạo thành bộ khởi động động cơ hoàn
chỉnh.

“Bảo vệ động cơ không chỉ là lựa chọn mà là yêu cầu bắt buộc
trong mọi hệ thống công nghiệp hiện đại.”

Đặc điểm kỹ thuật nổi bật ⚙️

• Dải điều chỉnh dòng điện: 7-10A (có
  thể điều chỉnh)
• Ứng dụng: Bảo vệ quá tải nhiệt cho
  động cơ
• Contactor tương thích: LC1D09,
  LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
• Cấp bảo vệ quá tải: Class 10A (theo
  tiêu chuẩn IEC 60947-4-1)
• Điện áp cách điện định mức: 600V
  (CSA, UL), 690V (IEC)
• Loại mạng điện: AC/DC, 0-400
  Hz
• Tiếp điểm phụ: 1 NO + 1
  NC
• Phương thức lắp đặt: Lắp đặt trên
  tấm, ray hoặc dưới contactor (với phụ kiện)

Nguyên lý hoạt động của Rơ le nhiệt LRD14
🔄

Khi dòng điện vượt quá giá trị cài đặt trong một khoảng thời gian
nhất định, rơ le nhiệt Schneider LRD14 sẽ kích
hoạt và ngắt mạch điện, bảo vệ động cơ khỏi các tình trạng quá tải gây hư
hỏng. Đây là cơ chế bảo vệ cơ bản và thiết yếu cho mọi ứng dụng điều khiển
động cơ.

Với ngưỡng kích hoạt ngắt mạch ở mức 1.14 ± 0.06
Ir (theo tiêu chuẩn IEC 60947-4-1), thiết bị đảm bảo phản ứng
nhanh chóng khi phát hiện điều kiện quá tải. Đặc biệt, LRD14 còn có khả năng
nhạy với sự mất pha, kích hoạt tại 130% Ir trên
hai pha, bảo vệ động cơ khỏi các tình trạng nguy hiểm do mất cân bằng điện
áp.

Ưu điểm của Rơ le nhiệt Schneider LRD14 🌟

1. Độ tin cậy cao: Được sản xuất bởi
   Schneider Electric – thương hiệu hàng đầu trong lĩnh vực thiết bị
   điện
2. Khả năng bù nhiệt độ: Hoạt động ổn
   định trong dải nhiệt độ từ -20°C đến 60°C
3. Tích hợp chức năng bảo vệ mất pha:
   Ngăn ngừa hư hỏng động cơ do mất cân bằng điện áp
4. Dễ dàng lắp đặt: Có thể lắp đặt linh
   hoạt trên tấm, ray hoặc trực tiếp với contactor
5. Đạt nhiều chứng nhận quốc tế: IEC,
   UL, CSA, CCC, EAC, ATEX và các chứng nhận hàng hải

Ứng dụng của Rơ le nhiệt LRD14 trong công nghiệp
🏭

Rơ le nhiệt Schneider LRD14 được
thiết kế để bảo vệ động cơ khỏi quá tải và mất pha. Khi được sử dụng với
contactor
LC1D09 đến LC1D38, nó tạo thành bộ khởi động động cơ đáng tin cậy
cho các ứng dụng công nghiệp và thương mại, đảm bảo động cơ được ngắt khỏi
nguồn điện trong trường hợp quá dòng kéo dài, ngăn chặn hư hỏng cho cuộn dây
động cơ.

Các ứng dụng phổ biến bao gồm:

• Hệ thống băng tải trong nhà máy
• Máy bơm nước công nghiệp
• Hệ thống quạt thông gió
• Máy nén khí
• Dây chuyền sản xuất tự động

Bảng thông số chi tiết Schneider LRD14 📊

Hướng dẫn lắp đặt và cài đặt Rơ le nhiệt LRD14
🔧

Việc lắp đặt và cài đặt rơ le nhiệt Schneider
LRD14 đúng cách là yếu tố quan trọng để đảm bảo hoạt động hiệu
quả của hệ thống bảo vệ động cơ. Dưới đây là các bước cơ bản:

1. Xác định dòng điện định mức của động
   cơ từ bảng thông số kỹ thuật
2. Điều chỉnh rơ le nhiệt ở mức phù hợp
   (trong dải 7-10A)
3. Lắp đặt rơ le nhiệt vào contactor
   LC1D tương ứng
4. Kiểm tra kết nối tiếp điểm phụ vào
   mạch điều khiển
5. Thực hiện kiểm tra hoạt động để đảm
   bảo rơ le kích hoạt chính xác khi có quá tải

So sánh LRD14 với các dòng rơ le nhiệt khác
🔄

Khi lựa chọn rơ le nhiệt cho hệ thống
bảo vệ động cơ, việc so sánh giữa các dòng sản phẩm là cần thiết để đưa ra
quyết định đúng đắn:

Câu hỏi thường gặp về Rơ le nhiệt Schneider LRD14
❓

1. Rơ le nhiệt LRD14 có thể sử dụng với loại
contactor nào?

Rơ le nhiệt LRD14 được thiết kế để sử dụng với các contactor
Schneider LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 và LC1D38, tạo thành bộ khởi
động động cơ hoàn chỉnh.

2. Dải điều chỉnh 7-10A phù hợp với động cơ công
suất bao nhiêu?

Với dải điều chỉnh 7-10A, rơ le nhiệt LRD14 thường phù hợp với
động cơ 3 pha có công suất khoảng 2.2kW đến 5.5kW (tùy thuộc vào điện áp
nguồn).

3. Làm thế nào để điều chỉnh dòng điện trên rơ le
nhiệt LRD14?

Bạn có thể điều chỉnh dòng điện bằng cách xoay núm điều chỉnh ở
mặt trước của rơ le đến giá trị phù hợp với dòng điện định mức của động
cơ.

4. Rơ le nhiệt LRD14 có khả năng chống lại sự cố mất
pha không?

Có, LRD14 được trang bị tính năng bảo vệ mất pha, kích hoạt ở mức
130% Ir trên hai pha, giúp bảo vệ động cơ khỏi hư hỏng do mất cân bằng điện
áp.

5. Có cần phải lắp đặt thêm thiết bị bảo vệ nào khác
cùng với LRD14 không?

LRD14 chỉ bảo vệ động cơ khỏi quá tải và mất pha. Để bảo vệ toàn diện,
bạn nên kết hợp với MCB (Miniature
Circuit Breaker) hoặc cầu chì để bảo vệ ngắn mạch.

Kết luận: Bảo vệ động cơ hiệu quả với Schneider LRD14 🛡️

Rơ le nhiệt Schneider LRD14 là một
giải pháp đáng tin cậy và hiệu quả cho việc bảo vệ động cơ công nghiệp. Với
dải điều chỉnh 7-10A, khả năng bảo vệ mất pha, và tính năng bù nhiệt độ, thiết
bị này đảm bảo an toàn tối đa cho các động cơ trong nhiều ứng dụng công
nghiệp khác nhau.

Khi kết hợp với các contactor
LC1D, LRD14 tạo thành một bộ khởi động động cơ hoàn chỉnh, giúp
tăng tuổi thọ và độ tin cậy của hệ thống. Đây là sản phẩm không thể thiếu
trong mọi tủ điều khiển công nghiệp hiện đại.

Nếu bạn đang tìm kiếm thiết bị
điện công nghiệp chất lượng cao, hãy cân nhắc rơ le
nhiệt Schneider LRD14 cho hệ thống của mình. Với chất lượng
đáng tin cậy từ Schneider Electric, bạn có thể yên tâm về hiệu suất và độ bền
của sản phẩm.
