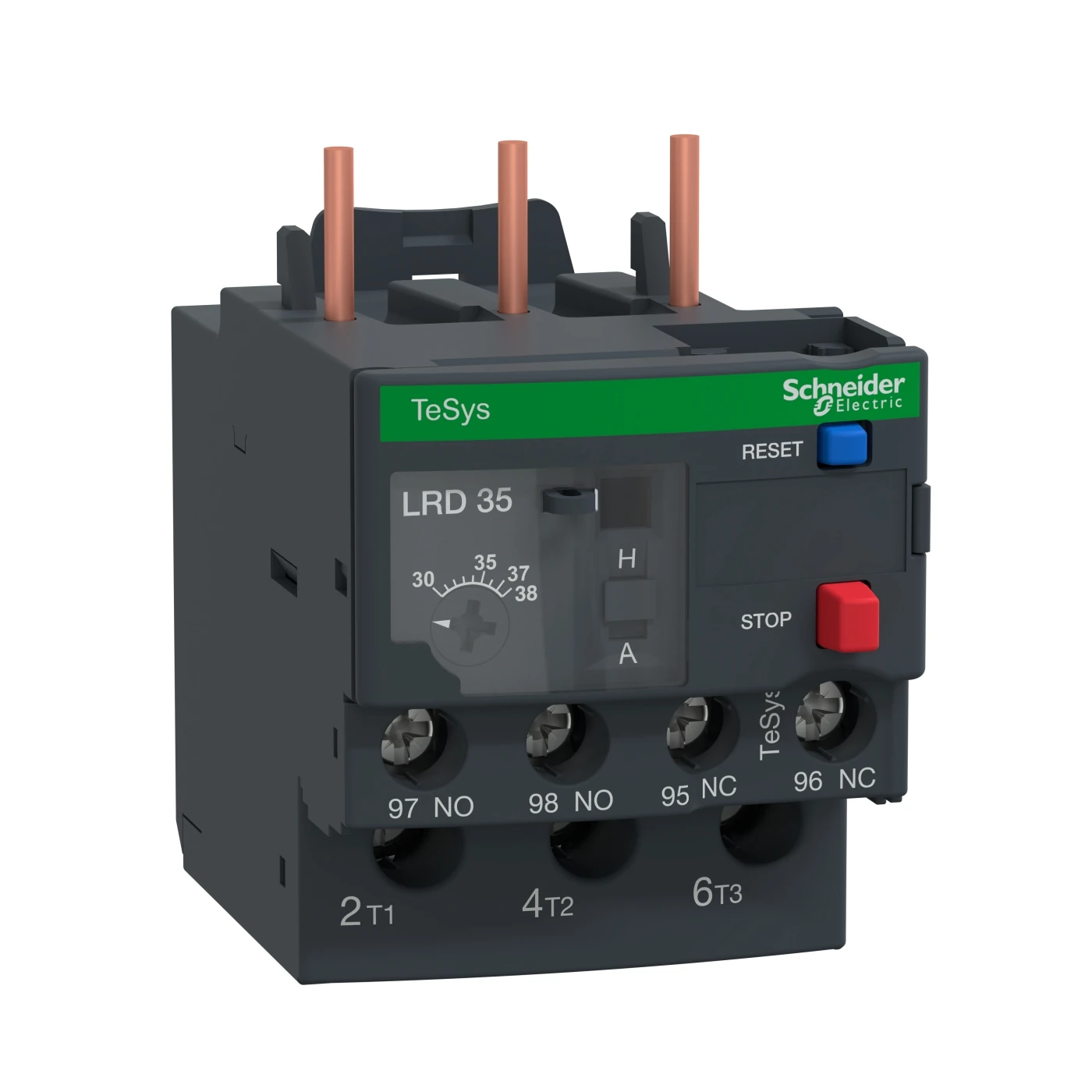

Rơ le nhiệt 30…38A dùng với Contactor LC1D32 và LC1D38
Schneider LRD35: Giải pháp bảo vệ động cơ hiệu quả 💯

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi quá tải
là vô cùng quan trọng. Rơ le nhiệt Schneider LRD35 với dải dòng điện 30-38A
là một trong những thiết bị không thể thiếu khi sử dụng với contactor LC1D32
và LC1D38. Bài viết này sẽ cung cấp thông tin chi tiết về sản phẩm, cách thức
hoạt động và hướng dẫn lắp đặt hiệu quả. 🔍

Tổng quan về Rơ le nhiệt Schneider LRD35 ⚡

Rơ le nhiệt Schneider LRD35 là thiết bị bảo vệ quá tải nhiệt được
thiết kế đặc biệt cho động cơ điện, tuân thủ tiêu chuẩn IEC 60947-4-1. Với dải
điều chỉnh dòng điện từ 30A đến 38A, sản phẩm này tương thích
hoàn hảo với dòng contactor TeSys LC1D32 và LC1D38, tạo nên bộ
đôi hoàn hảo cho việc điều khiển và bảo vệ động cơ công
nghiệp.

Sản phẩm thuộc dòng Thiết bị
điện Công Nghiệp cao cấp của Schneider Electric, được tin dùng bởi
các nhà máy và xí nghiệp trên toàn thế giới. Với thiết kế nhỏ gọn nhưng mạnh
mẽ, LRD35 là lựa chọn hàng đầu cho các hệ thống yêu cầu độ tin cậy cao và bảo
vệ toàn diện.

Đặc điểm nổi bật của Rơ le nhiệt Schneider LRD35
🌟


• Dải điều
  chỉnh dòng điện linh hoạt: 30A đến 38A, phù hợp với nhiều ứng
  dụng công nghiệp



• Cấp bảo
  vệ Class 10: Đảm bảo ngắt mạch kịp thời khi phát hiện quá
  tải



• Cảm biến
  mất pha: Bảo vệ động cơ khỏi hiện tượng mất pha hoặc mất cân
  bằng pha



• Cấu hình
  tiếp điểm phụ: 1NO + 1NC (1 thường mở + 1 thường
  đóng)



• Hai chế
  độ reset: Reset thủ công hoặc tự động, tùy theo nhu cầu sử
  dụng



• Tương
  thích cao: Lắp đặt trực tiếp dưới contactor LC1D32 và
  LC1D38

Nguyên lý hoạt động của Rơ le nhiệt LRD35 🔄

Rơ le nhiệt LRD35 hoạt động dựa trên nguyên lý biến dạng của lưỡng
kim khi nhiệt độ tăng. Khi dòng điện qua động cơ vượt quá giá trị cài đặt
trong thời gian xác định (theo đặc tính Class 10), rơ le sẽ kích hoạt cơ cấu
ngắt, đóng/mở các tiếp điểm phụ để báo hiệu và ngắt mạch điều khiển, từ đó
ngắt contactor chính và bảo vệ động cơ.



“Điểm mấu chốt
trong bảo vệ động cơ không chỉ là ngắt khi quá tải, mà còn là ngắt đúng thời
điểm – không quá sớm gây gián đoạn sản xuất, không quá muộn để động cơ bị
hỏng. LRD35 làm điều này một cách hoàn hảo.” – Chuyên gia điện công
nghiệp

Nhờ tính năng cảm biến mất pha, LRD35
còn phát hiện và ngắt mạch kịp thời khi xảy ra tình trạng mất pha, bảo vệ
động cơ khỏi những hư hỏng nghiêm trọng do chạy không đủ pha gây
ra.

So sánh LRD35 với các dòng rơ le nhiệt khác
📊





























































Thông số	LRD35	LRD32	LRD38
Dải dòng điện	30-38A	23-32A	34-50A
Tương thích contactor	LC1D32, LC1D38	LC1D32	LC1D38, LC1D40
Cấp bảo vệ	Class 10	Class 10	Class 10
Tiếp điểm phụ	1NO + 1NC	1NO + 1NC	1NO + 1NC

Hướng dẫn lắp đặt Rơ le nhiệt LRD35 với Contactor LC1D32 và
LC1D38 🛠️

Việc lắp đặt LRD35 với contactor LC1D32 và LC1D38 khá đơn giản nhờ
thiết kế tương thích cao. Dưới đây là các bước thực hiện:


1. Chuẩn
   bị: Đảm bảo ngắt nguồn điện hoàn toàn trước khi lắp
   đặt



2. Lắp đặt
   contactor: Gắn contactor LC1D32 hoặc LC1D38 vào vị trí cần
   thiết



3. Lắp rơ le
   nhiệt: Đặt LRD35 trực tiếp vào phía dưới contactor, đảm bảo
   các chân kết nối khớp với nhau



4. Cố định
   rơ le: Siết chặt các vít kết nối giữa rơ le và
   contactor



5. Đấu nối
   dây điện: Đấu nối dây động lực qua rơ le nhiệt theo đúng sơ
   đồ



6. Kết nối
   tiếp điểm phụ: Đấu nối tiếp điểm phụ 1NO + 1NC vào mạch điều
   khiển



7. Cài đặt
   dòng điện: Điều chỉnh giá trị dòng điện cài đặt dựa trên dòng
   định mức của động cơ (thường là 1.05-1.2 lần dòng định mức)



8. Kiểm
   tra: Kiểm tra lại toàn bộ đấu nối trước khi cấp
   nguồn

Ứng dụng của Rơ le nhiệt LRD35 trong các hệ thống công nghiệp
🏭

Rơ le nhiệt Schneider LRD35 được ứng dụng rộng rãi trong nhiều
lĩnh vực công nghiệp khác nhau:


• Hệ thống
  bơm nước: Bảo vệ động cơ bơm khỏi quá tải do nghẽn đường ống
  hoặc thiếu nước



• Máy nén
  khí: Ngăn ngừa hư hỏng do áp suất tăng đột ngột hoặc tắc nghẽn
  đường khí



• Dây
  chuyền sản xuất: Đảm bảo hoạt động liên tục của băng tải và
  thiết bị vận chuyển



• Hệ thống
  làm mát: Bảo vệ máy làm mát và điều hòa công
  nghiệp



• Máy công
  cụ: Bảo vệ động cơ trong các máy gia công cơ
  khí

Kết hợp với Thiết
bị đóng cắt khác, LRD35 tạo nên hệ thống bảo vệ toàn diện cho các
thiết bị điện công nghiệp.

Các lỗi thường gặp và cách khắc phục 🔧

1. Rơ le tác động không đúng lúc

Nguyên nhân: Cài đặt dòng điện không phù hợp hoặc có sự dao động
lớn về điện áp

Giải pháp: Kiểm tra lại dòng định mức của động cơ và điều chỉnh
cài đặt rơ le (thường là 1.05-1.2 lần dòng định mức). Sử dụng Tủ điện có ổn áp
nếu điện áp không ổn định.

2. Không thể reset sau khi tác động

Nguyên nhân: Động cơ vẫn trong tình trạng quá tải hoặc cơ cấu
reset bị kẹt

Giải pháp: Kiểm tra tình trạng động cơ, đảm bảo đã khắc phục
nguyên nhân gây quá tải. Đợi 2-3 phút cho rơ le nguội trước khi
reset.

3. Kết nối không chắc chắn

Nguyên nhân: Lắp đặt không đúng cách hoặc siết vít không đủ
chặt

Giải pháp: Kiểm tra lại kết nối giữa rơ le và contactor, siết chặt
các điểm đấu nối. Sử dụng Dây
điện đúng tiết diện theo yêu cầu.

Tại sao nên chọn Rơ le nhiệt Schneider LRD35?
💪

Rơ le nhiệt Schneider LRD35 là lựa chọn lý tưởng cho các hệ thống
sử dụng contactor LC1D32 và LC1D38 vì những lý do sau:


• Độ tin
  cậy cao: Được sản xuất bởi Schneider Electric – thương hiệu
  hàng đầu trong lĩnh vực thiết bị điện



• Bảo vệ
  toàn diện: Chống quá tải, mất pha và mất cân bằng
  pha



• Dễ dàng
  lắp đặt: Thiết kế plug-in tương thích trực tiếp với
  contactor



• Tuổi thọ
  cao: Được thiết kế để hoạt động bền bỉ trong môi trường công
  nghiệp



• Tiết kiệm
  chi phí: Giảm thiểu hư hỏng động cơ và thời gian dừng máy do
  sự cố



“Đầu tư cho thiết
bị bảo vệ chất lượng như LRD35 chính là tiết kiệm chi phí sửa chữa và thay
thế động cơ về lâu dài.”

Kết hợp LRD35 với Đèn led báo
trạng thái sẽ giúp giám sát tình trạng hoạt động của hệ thống dễ dàng
hơn.

Câu hỏi thường gặp về Rơ le nhiệt Schneider LRD35 ❓

LRD35 có thể sử dụng cho động cơ nào?

LRD35 phù hợp với các động cơ có dòng định mức từ 30A đến 38A,
thường là động cơ 3 pha công suất khoảng 15-20kW (tùy thuộc vào điện áp sử
dụng).

Cách phân biệt LRD35 chính hãng?

Sản phẩm chính hãng có logo Schneider rõ ràng, mã vạch và số
serial duy nhất, bao bì chuẩn với các thông số kỹ thuật đầy đủ. Nên mua tại
các đại lý ủy quyền như Thiết
bị điện VIKI.

Có thể dùng LRD35 với contactor khác LC1D32 và LC1D38
không?

LRD35 được thiết kế tối ưu cho LC1D32 và LC1D38, nhưng vẫn có thể
sử dụng với một số contactor khác có kích thước tương thích và dòng điện phù
hợp. Tuy nhiên, để đảm bảo an toàn và hiệu quả, nên sử dụng đúng theo khuyến
cáo của nhà sản xuất.

Kết luận 🎯

Rơ le nhiệt Schneider LRD35 là thiết bị bảo vệ quá tải không thể
thiếu cho các hệ thống sử dụng contactor LC1D32 và LC1D38. Với dải điều chỉnh
dòng điện 30-38A, cấp bảo vệ Class 10 và khả năng phát hiện mất pha, LRD35
mang đến giải pháp bảo vệ toàn diện cho động cơ điện trong môi trường công
nghiệp.

Khi kết hợp với các thiết bị như Công tắc ổ
cắm, Phích
cắm ổ cắm công nghiệp, và Đèn trang
trí, LRD35 góp phần tạo nên hệ thống điện an toàn, hiệu quả và đáng
tin cậy.
