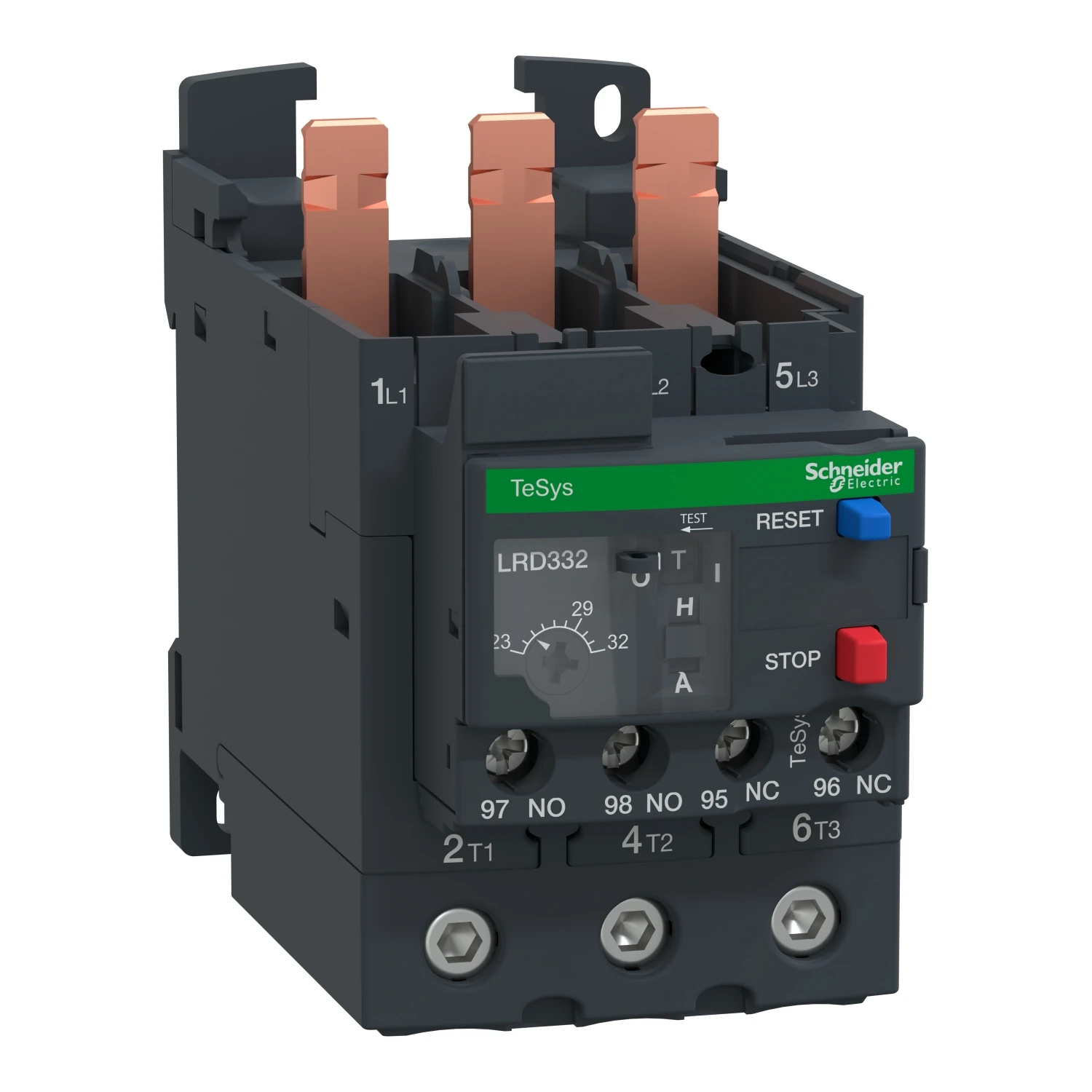

Rơ le nhiệt 23…32A dùng với Contactor LC1D40A … LC1D65A
Schneider LRD332 – Giải Pháp Toàn Diện Cho Bảo Vệ Động Cơ Điện
🛡️⚡

Trong thế giới thiết bị điện công nghiệp, việc bảo vệ động cơ luôn
là một trong những yếu tố quan trọng hàng đầu. Một trong những giải pháp hàng
đầu hiện nay chính là rơ le nhiệt Schneider
LRD332 – thiết bị được thiết kế đặc biệt với dải điều chỉnh từ
23 đến 32A, tương thích hoàn hảo với các
contactor LC1D40A đến LC1D65A. Hãy cùng tìm hiểu
chi tiết về sản phẩm không thể thiếu trong hệ thống điện công nghiệp này!
💼🔧

Rơ le nhiệt Schneider LRD332 là gì? 🤔

Rơ le nhiệt Schneider LRD332 là thiết
bị bảo vệ quá tải nhiệt thuộc dòng TeSys Deca của Schneider Electric, được
thiết kế để bảo vệ động cơ điện khỏi tình trạng quá tải bằng cách ngắt mạch
khi phát hiện dòng điện vượt quá mức cho phép. Thiết bị đóng vai trò then
chốt trong việc đảm bảo tuổi thọ và hiệu suất hoạt động của động cơ điện
trong môi trường công nghiệp.

“Bảo vệ động cơ điện không chỉ là vấn đề an toàn mà còn là yếu tố
quyết định đến hiệu quả kinh tế trong vận hành hệ thống công nghiệp hiện
đại.” – Chuyên gia điện công nghiệp

Đặc điểm kỹ thuật nổi bật của LRD332 🌟

• Dải dòng điện điều chỉnh:
  23-32A
• Số cực: 3P (ba pha)
• Tiếp điểm phụ: 1NO + 1NC (1 thường
  mở + 1 thường đóng)
• Điện áp hoạt động: lên đến 690V
  AC
• Điện áp chịu xung: 6
  kV
• Cấp bảo vệ: IP20
• Nhiệt độ môi trường hoạt động: -20
  đến 60°C
• Kích thước: 55 x 70 x 123
  mm
• Trọng lượng: khoảng 0.375
  kg
• Màu sắc: xám-đen

Tương thích với Contactor – Sự kết hợp hoàn hảo
⚙️

Một trong những ưu điểm vượt trội của rơ le nhiệt
LRD332 chính là khả năng tương thích tuyệt vời với dải
contactor Schneider từ LC1D40A đến
LC1D65A. Cụ thể, LRD332 có thể được sử dụng với các
contactor:

1. LC1D40A – Contactor công suất
   40A
2. LC1D50A – Contactor công suất
   50A
3. LC1D65A – Contactor công suất
   65A

Sự kết hợp giữa thiết bị
điện công nghiệp này tạo nên một bộ khởi động động cơ hoàn chỉnh,
đảm bảo khả năng bảo vệ toàn diện cho hệ thống điện của bạn.
🔄

Nguyên lý hoạt động của rơ le nhiệt LRD332
🔍

Rơ le nhiệt Schneider LRD332 hoạt
động dựa trên nguyên lý cảm biến nhiệt độ gián tiếp thông qua dòng điện. Khi
dòng điện qua động cơ vượt quá giới hạn cài đặt trong một khoảng thời gian,
rơ le sẽ tác động và ngắt mạch điện cấp cho động cơ, từ đó bảo vệ động cơ
khỏi hư hỏng do quá tải.

Quy trình hoạt động cụ thể như sau:

1. Dòng điện qua động cơ được giám sát liên tục
2. Khi phát hiện dòng điện vượt ngưỡng, phần tử lưỡng kim trong rơ
   le bắt đầu biến dạng
3. Nếu tình trạng quá tải kéo dài, tiếp điểm trong rơ le sẽ chuyển
   trạng thái
4. Contactor được kết nối sẽ ngắt điện, bảo vệ động cơ khỏi hư
   hỏng
5. Sau khi hệ thống nguội, có thể reset bằng tay hoặc tự động (tùy
   cài đặt)

So sánh LRD332 với các dòng rơ le nhiệt khác
📊

Ứng dụng thực tế của rơ le nhiệt LRD332
🏭

Rơ le nhiệt Schneider LRD332 được ứng
dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là:

• Hệ thống sản xuất tự động: Bảo vệ
  động cơ trong dây chuyền sản xuất
• Hệ thống bơm công nghiệp: Ngăn ngừa
  quá tải cho động cơ bơm
• Hệ thống HVAC: Bảo vệ động cơ quạt,
  máy nén trong hệ thống điều hòa công nghiệp
• Máy gia công kim loại: Bảo vệ động
  cơ trong máy cắt, máy phay, máy tiện
• Dây chuyền đóng gói: Đảm bảo hoạt
  động liên tục và an toàn

Nhờ tương thích với các dây
điện công nghiệp tiêu chuẩn, việc lắp đặt LRD332 trong các hệ thống
hiện có trở nên vô cùng đơn giản. 🔌

Hướng dẫn lắp đặt LRD332 với contactor LC1D 🔧

Để đảm bảo hoạt động tối ưu, việc lắp đặt rơ le
nhiệt LRD332 với contactor LC1D
cần tuân thủ quy trình sau:

1. Chuẩn bị: Cắt nguồn điện hoàn toàn,
   kiểm tra thiết bị
2. Lắp ghép: Gắn rơ le LRD332 trực tiếp
   vào mặt dưới contactor LC1D
3. Kết nối dây: Đấu nối dây động lực
   theo sơ đồ, đảm bảo độ chặt phù hợp
4. Đấu mạch điều khiển: Kết nối các
   tiếp điểm phụ NO/NC vào mạch điều khiển
5. Cài đặt: Điều chỉnh dòng điện bảo vệ
   phù hợp với dòng định mức của động cơ
6. Kiểm tra: Thử nghiệm hệ thống trước
   khi vận hành chính thức

Việc lắp đặt chính xác không chỉ đảm bảo hiệu suất bảo vệ mà còn
kéo dài tuổi thọ cho cả thiết bị đóng
cắt và động cơ được bảo vệ. 🛠️

Lợi ích khi sử dụng rơ le nhiệt Schneider LRD332
💯

Lựa chọn rơ le nhiệt LRD332 mang lại
nhiều lợi ích vượt trội:

• Bảo vệ toàn diện: Phát hiện và xử lý
  nhanh tình trạng quá tải
• Độ tin cậy cao: Công nghệ Schneider
  đảm bảo độ bền và ổn định
• Dễ dàng điều chỉnh: Nút xoay điều
  chỉnh dòng điện thuận tiện
• Chỉ thị trạng thái: Hiển thị trực
  quan tình trạng hoạt động
• Lắp đặt đơn giản: Kết nối trực tiếp
  với contactor LC1D mà không cần phụ kiện
• Tuổi thọ cao: Thiết kế bền bỉ cho
  môi trường công nghiệp khắc nghiệt
• Tiết kiệm chi phí: Giảm thiểu hư
  hỏng động cơ và thời gian ngừng hoạt động

Câu hỏi thường gặp về rơ le nhiệt Schneider LRD332 ❓

1. LRD332 có thể sử dụng với những loại contactor
nào?

LRD332 được thiết kế đặc biệt để tương thích với contactor
Schneider dòng LC1D40A, LC1D50A và LC1D65A, tạo thành bộ khởi động động cơ
hoàn chỉnh.

2. Làm thế nào để điều chỉnh dòng bảo vệ trên
LRD332?

Sử dụng núm xoay phía trước để điều chỉnh dòng điện bảo vệ trong
khoảng từ 23A đến 32A, tùy theo dòng định mức của động cơ cần bảo vệ.

3. Có thể reset LRD332 như thế nào sau khi đã tác
động?

LRD332 có thể được reset bằng cách nhấn nút reset xanh sau khi đã
khắc phục nguyên nhân gây quá tải và chờ thiết bị nguội.

4. LRD332 có phù hợp cho mọi môi trường công nghiệp
không?

Với cấp bảo vệ IP20 và khả năng hoạt động trong nhiệt độ từ -20°C
đến 60°C, LRD332 phù hợp với hầu hết môi trường công nghiệp trong nhà, tuy
nhiên cần có biện pháp bảo vệ bổ sung trong môi trường ẩm ướt hoặc có chất ăn
mòn.

Cách chọn rơ le nhiệt phù hợp cho hệ thống của bạn
🎯

Để lựa chọn rơ le nhiệt phù hợp, bạn
cần xem xét các yếu tố sau:

1. Công suất động cơ: Xác định dòng
   định mức của động cơ cần bảo vệ
2. Contactor đang sử dụng: Đảm bảo
   tương thích với contactor
3. Loại khởi động: Khởi động trực tiếp
   hay sao-tam giác
4. Môi trường làm việc: Nhiệt độ, độ
   ẩm, chất ăn mòn
5. Yêu cầu điều khiển: Reset tự động
   hay bằng tay

Với động cơ có dòng định mức trong khoảng 23-32A và sử dụng
contactor LC1D40A đến LC1D65A, rơ le nhiệt LRD332
chính là lựa chọn lý tưởng cho hệ thống của bạn. 📐

Ngoài ra, việc kết hợp với các giải pháp như tủ điện chất
lượng cao sẽ tạo nên hệ thống bảo vệ toàn diện cho thiết bị của
bạn.

Kết luận 🏁

Rơ le nhiệt Schneider LRD332 là giải
pháp bảo vệ động cơ hiệu quả và đáng tin cậy cho dải dòng điện 23-32A, đặc
biệt phù hợp với các contactor LC1D40A đến LC1D65A. Với thiết kế chuyên
nghiệp, tính năng bảo vệ toàn diện và độ tin cậy cao, LRD332 góp phần quan
trọng trong việc đảm bảo an toàn và hiệu quả cho hệ thống điện công nghiệp
của bạn.

Để được tư vấn cụ thể về việc lựa chọn và lắp đặt rơ
le nhiệt Schneider LRD332 cũng như các đèn led và đèn trang
trí cho không gian công nghiệp, hãy liên hệ ngay với Thiết bị điện VIKI.
📞
