Rơ le nhiệt 1…1.6A dùng với Contactor LC1D09 … LC1D38 Schneider
LRD06: Hướng dẫn đầy đủ 🔍

Trong thế giới thiết bị điện công nghiệp, việc bảo vệ động cơ và các
thiết bị điện khác khỏi quá tải là vô cùng quan trọng. Rơ le
nhiệt là một trong những thiết bị bảo vệ thiết yếu mà mọi kỹ
sư điện, kỹ thuật viên và chủ doanh nghiệp cần hiểu rõ. Bài viết này sẽ đi
sâu vào tìm hiểu về rơ le nhiệt 1…1.6A Schneider
LRD06 – một sản phẩm được tin dùng trong các hệ thống điện
công nghiệp.

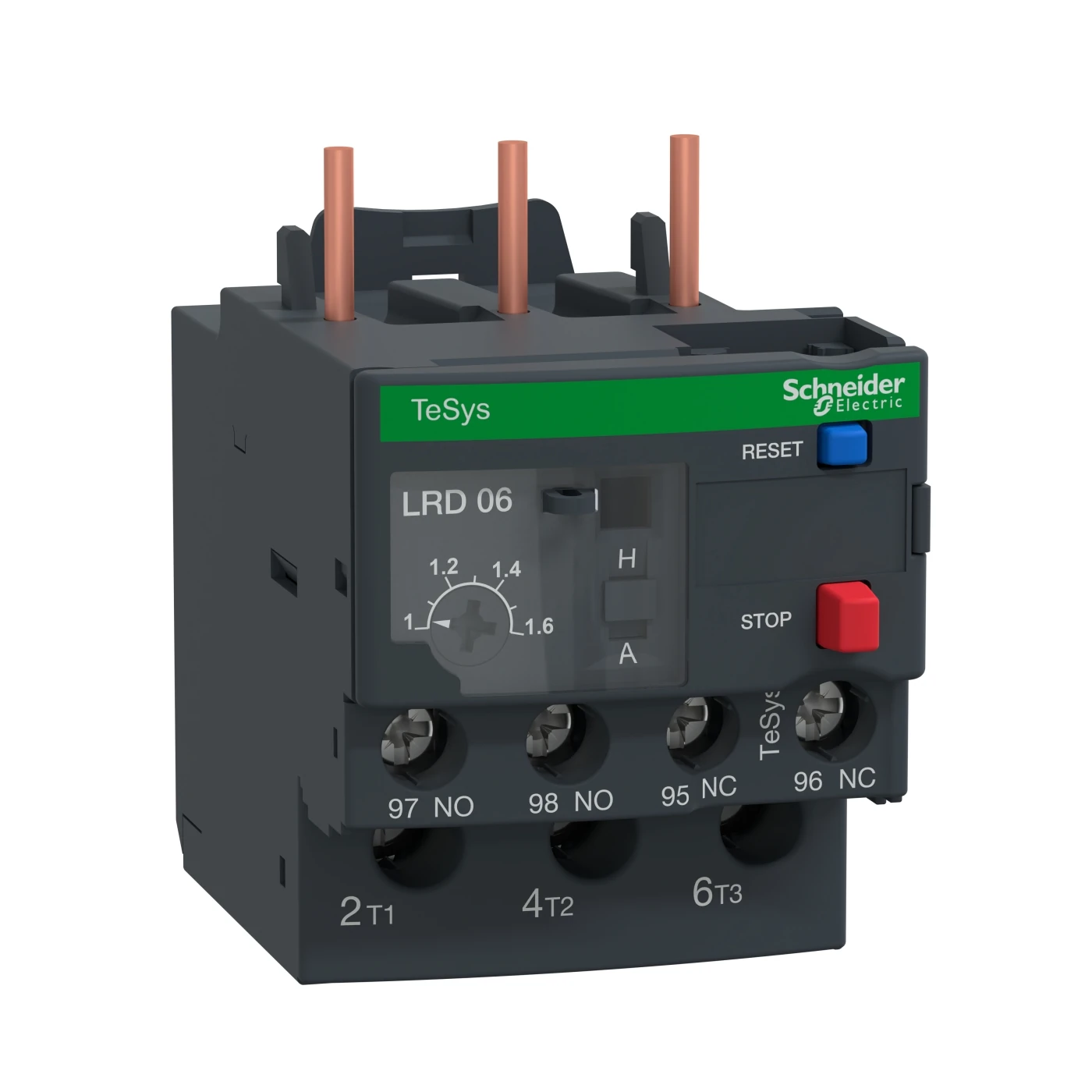

1. Tổng quan về Rơ le nhiệt Schneider LRD06 ⚡

Rơ le nhiệt LRD06 của Schneider
Electric là thiết bị bảo vệ quá tải dùng cho động cơ điện với dải điều chỉnh
dòng điện từ 1A đến 1.6A. Thiết bị này được thiết kế để làm việc cùng với các
contactor LC1D09 đến LC1D38, tạo thành một bộ
khởi động động cơ hoàn chỉnh và an toàn.

“Việc kết hợp rơ le nhiệt với contactor không chỉ bảo vệ động
cơ khỏi quá tải mà còn giúp kéo dài tuổi thọ của thiết bị, tiết kiệm chi phí
bảo trì và sửa chữa đáng kể.”

2. Đặc điểm kỹ thuật của Rơ le nhiệt LRD06
🔧


• Dải điều
  chỉnh dòng điện: 1…1.6A



• Cấp bảo
  vệ: IP20



• Tương
  thích: Contactor LC1D09 đến LC1D38



• Loại kích
  hoạt: Nhiệt – từ tính



• Cấp độ
  nhạy với mất pha: Nhạy 2 pha



• Nút
  reset: Tự động/thủ công



• Tiêu
  chuẩn: IEC 60947-4-1

3. Nguyên lý hoạt động của Rơ le nhiệt 📊

Rơ le nhiệt hoạt động dựa trên nguyên
lý nhiệt – cơ học. Khi dòng điện chạy qua rơ le vượt quá giá trị cài đặt
trong một khoảng thời gian, các phần tử lưỡng kim bên trong sẽ bị biến dạng
do nhiệt, kích hoạt cơ cấu cơ khí và mở tiếp điểm, ngắt mạch điện đến
contactor.

4. Lợi ích khi sử dụng Rơ le nhiệt Schneider LRD06
🌟


1. Bảo vệ
   hiệu quả: Ngăn ngừa hư hỏng động cơ do quá nhiệt và quá
   tải



2. Độ tin
   cậy cao: Sản phẩm đến từ thương hiệu Schneider Electric uy
   tín



3. Tuổi thọ
   dài: Chất lượng vật liệu và tính năng bảo vệ giúp kéo dài tuổi
   thọ động cơ



4. Dễ dàng
   lắp đặt: Thiết kế gọn nhẹ, dễ dàng lắp đặt trực tiếp vào
   contactor



5. Khả năng
   điều chỉnh: Cho phép điều chỉnh dòng điện bảo vệ phù hợp với
   từng ứng dụng

5. Ứng dụng của Rơ le nhiệt LRD06 trong công nghiệp
🏭

Rơ le nhiệt Schneider LRD06 được sử
dụng rộng rãi trong nhiều ngành công nghiệp như:


• Hệ thống sản xuất tự
  động



• Dây chuyền đóng
  gói



• Hệ thống bơm
  nước



• Hệ thống thông gió và
  điều hòa không khí



• Máy công cụ và thiết bị
  gia công

6. So sánh Rơ le nhiệt LRD06 với các sản phẩm khác trên thị
trường 📋









































































Đặc điểm	Schneider LRD06	ABB TF42	Siemens 3RU2116
Dải điều chỉnh	1…1.6A	1…1.7A	1.1…1.6A
Khả năng phát hiện mất pha	Có	Có	Có
Cài đặt reset	Tự động/Thủ công	Chỉ thủ công	Tự động/Thủ công
Tương thích	LC1D09-LC1D38	Contactor ABB	Contactor Siemens
Giá thành	Trung bình	Cao	Cao

7. Hướng dẫn lắp đặt Rơ le nhiệt với Contactor LC1D
🔨

Để lắp đặt rơ le nhiệt LRD06 với
contactor LC1D, bạn cần thực hiện các bước
sau:


1. Ngắt
   nguồn điện: Đảm bảo nguồn điện đã được ngắt hoàn toàn trước
   khi thực hiện lắp đặt



2. Gắn rơ le
   nhiệt vào contactor: Đặt rơ le nhiệt vào mặt dưới của
   contactor và đẩy cho đến khi nghe tiếng “click”



3. Kết nối
   dây điện: Đấu dây động cơ vào các cổng T1, T2, T3 của rơ le
   nhiệt



4. Điều
   chỉnh dòng định mức: Sử dụng núm điều chỉnh để cài đặt dòng
   điện phù hợp với động cơ



5. Kiểm tra
   hoạt động: Kiểm tra lại các kết nối và hoạt động của bộ khởi
   động trước khi vận hành

8. Câu hỏi thường gặp về Rơ le nhiệt LRD06 ❓

8.1. Rơ le nhiệt LRD06 có thể sử dụng cho động cơ công suất bao
nhiêu?

Với dải điều chỉnh 1-1.6A, rơ le nhiệt
LRD06 phù hợp với động cơ 3 pha có công suất khoảng 0.37kW đến
0.55kW (tùy thuộc vào điện áp định mức và hệ số công suất của động
cơ).

8.2. Làm thế nào để chọn rơ le nhiệt phù hợp với động
cơ?

Để chọn rơ le nhiệt phù hợp, bạn cần dựa vào dòng điện định mức
của động cơ được ghi trên nhãn thông số. Dải điều chỉnh của rơ le nhiệt nên
bao gồm giá trị dòng điện định mức này.

8.3. Khi nào cần thay mới rơ le nhiệt?

Bạn nên thay mới rơ le nhiệt khi:


• Tiếp điểm bị mòn hoặc
  hư hỏng



• Rơ le không thể reset
  sau nhiều lần ngắt



• Xuất hiện dấu hiệu cháy
  hoặc biến dạng



• Độ tin cậy giảm sau
  thời gian dài sử dụng

9. Mua Rơ le nhiệt LRD06 chính hãng ở đâu?
🛒

Để mua rơ le nhiệt Schneider LRD06
chính hãng, bạn có thể liên hệ với Thiết bị điện VIKI – đơn
vị phân phối thiết bị điện uy tín tại Tp. Hồ Chí Minh.

VIKI không chỉ cung cấp Thiết bị
điện Công Nghiệp mà còn có đa dạng sản phẩm như Thiết bị đóng
cắt, Dây
điện, Đèn
led và nhiều sản phẩm khác.

10. Kết luận 🎯

Rơ le nhiệt Schneider LRD06 là một
thiết bị bảo vệ quá tải quan trọng trong hệ thống điện công nghiệp. Với thiết
kế chất lượng, tính năng bảo vệ hiệu quả và độ tin cậy cao, LRD06 là lựa chọn
tuyệt vời cho việc bảo vệ động cơ trong dải 1-1.6A.

Việc hiểu rõ về nguyên lý hoạt động, cách lắp đặt và bảo dưỡng rơ
le nhiệt không chỉ giúp bạn sử dụng hiệu quả mà còn đảm bảo an toàn cho hệ
thống điện công nghiệp của mình.

Nếu bạn cần tư vấn thêm về sản phẩm này hoặc các sản phẩm điện
công nghiệp khác, đừng ngần ngại liên hệ với Thiết bị điện VIKI qua
Hotline: 0933 320 468 – 0948 946
109 – 0938 461 348 hoặc ghé thăm
showroom tại địa chỉ: 37C Đường số 1, Phường Long Trường, Thành
phố Thủ Đức, Tp. Hồ Chí Minh.

Các đối tác cung cấp sản phẩm điện chất lượng khác mà bạn có thể
tham khảo:


• Dây
  Cadivi



• Thiết bị điện
  Panasonic



• Thiết bị điện
  Schneider



• Skyled



• Led
  Philips

Hãy nhớ rằng, việc sử dụng thiết bị bảo vệ chất lượng như
rơ le nhiệt Schneider LRD06 không chỉ đảm bảo an
toàn mà còn mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp và cơ sở sản
xuất của bạn! ⚡🔌
