Tất Tần Tật Về Rơ Le Nhiệt 0.4…0.63A Schneider LRE04 Dùng Với
Contactor LC1E06 … LC1E38 🔌⚡

Bạn đang tìm kiếm một giải pháp bảo vệ động cơ điện hiệu quả? Rơ
le nhiệt là thiết bị không thể thiếu trong hệ thống điện công nghiệp hiện
đại. Hôm nay, chúng ta sẽ đi sâu tìm hiểu về rơ le nhiệt
Schneider LRE04 với dải đo 0.4…0.63A – một sản phẩm chất lượng
cao từ thương hiệu Schneider Electric danh tiếng.

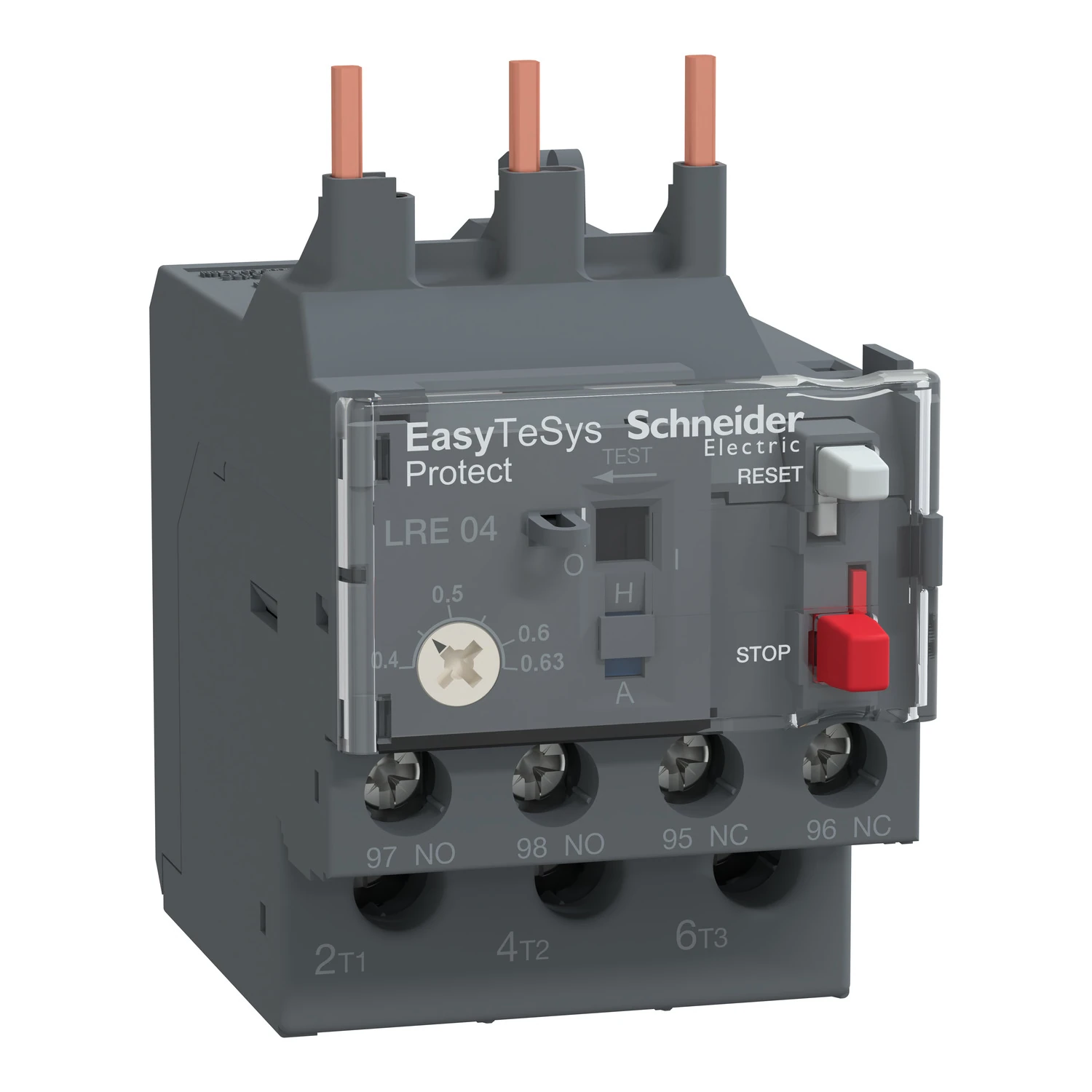

Rơ Le Nhiệt LRE04 Là Gì? Tổng Quan Và Đặc Điểm
🧐

Rơ le nhiệt LRE04 (thermal relay) là
thiết bị bảo vệ quá tải cho động cơ điện với dải đo dòng từ 0.4A đến 0.63A.
Được thiết kế để làm việc đồng bộ với các contactor Schneider
từ LC1E06 đến LC1E38, thiết bị này đóng vai trò then chốt
trong việc ngăn ngừa hư hỏng động cơ do quá nhiệt.

“Sử dụng rơ le nhiệt đúng cách giúp kéo dài tuổi thọ động cơ lên đến
30% và giảm thiểu đáng kể chi phí bảo trì, sửa chữa.”

Thông Số Kỹ Thuật Chi Tiết 📊


• Dòng điện
  định mức: 0.4A – 0.63A



• Điện áp
  làm việc: 690V AC



• Số phần
  tiếp điểm: 1NO + 1NC



• Khả năng
  chịu nhiệt: -20°C đến +60°C



• Cấp bảo
  vệ: IP20



• Tiêu
  chuẩn: IEC 60947-4-1



• Tương
  thích: Contactor LC1E06 đến LC1E38

Nguyên Lý Hoạt Động Của Rơ Le Nhiệt Schneider LRE04
⚙️

Rơ le nhiệt hoạt động dựa trên nguyên lý giãn nở nhiệt của kim
loại. Khi dòng điện qua động cơ vượt quá mức cho phép, nhiệt độ tăng cao sẽ
làm cong vênh thanh lưỡng kim trong rơ le, kích hoạt cơ cấu ngắt mạch và bảo
vệ động cơ.

Quy Trình Hoạt Động Tuần Tự:


1. Dòng điện qua động cơ
   được giám sát liên tục



2. Khi dòng điện vượt
   ngưỡng 0.63A trong thời gian nhất định



3. Thanh lưỡng kim biến
   dạng do nhiệt độ tăng



4. Tiếp điểm NC mở ra,
   ngắt mạch điều khiển



5. Contactor ngắt nguồn
   cấp cho động cơ



6. Đèn báo quá tải được
   kích hoạt

5 Lợi Ích Nổi Bật Của Rơ Le Nhiệt Schneider LRE04
🌟

Tại sao rơ le nhiệt Schneider LRE04
lại được ưa chuộng trong các ứng dụng công nghiệp? Đây là 5 lý do chính:


1. Độ tin
   cậy cao: Được sản xuất theo tiêu chuẩn châu Âu, đảm bảo hoạt
   động ổn định trong thời gian dài



2. Dễ dàng
   lắp đặt: Thiết kế tương thích với contactor LC1E06-LC1E38, lắp
   đặt nhanh chóng, tiện lợi



3. Khả năng
   điều chỉnh: Có thể điều chỉnh ngưỡng dòng điện bảo vệ theo yêu
   cầu thực tế



4. Hiển thị
   trạng thái: Đèn báo giúp nhận biết nhanh tình trạng hoạt động
   của thiết bị



5. Tuổi thọ
   cao: Thiết kế bền bỉ, giảm thiểu chi phí thay thế và bảo
   trì

Ứng Dụng Rơ Le Nhiệt LRE04 Trong Công Nghiệp
🏭

Với dải dòng điện 0.4-0.63A, rơ le nhiệt Schneider
LRE04 thường được sử dụng để bảo vệ các động cơ công suất nhỏ
trong nhiều lĩnh vực:


• Máy bơm nước công suất
  nhỏ



• Hệ thống băng tải trong
  dây chuyền sản xuất



• Quạt thông gió công
  nghiệp



• Máy nén khí cỡ
  nhỏ



• Thiết bị gia công cơ
  khí



• Hệ thống điều khiển tự
  động

Đặc biệt, thiết bị này rất phù hợp cho các ứng dụng yêu cầu độ
chính xác cao và an toàn tuyệt đối như trong ngành dược phẩm, thực phẩm và
điện tử.

So Sánh LRE04 Với Các Dòng Rơ Le Nhiệt Khác Của Schneider
📊

Hướng Dẫn Lắp Đặt Rơ Le Nhiệt LRE04 Với Contactor
🔧

Để đảm bảo rơ le nhiệt hoạt động hiệu quả, việc lắp đặt cần tuân
thủ các bước sau:


1. Chuẩn bị
   công cụ: Tuốc nơ vít, kìm, bút thử điện



2. Ngắt
   nguồn điện: Đảm bảo an toàn tuyệt đối trước khi lắp
   đặt



3. Lắp rơ le
   vào contactor:


   • Đưa rơ le nhiệt
     vào phía dưới contactor



   • Điều chỉnh vị
     trí để 3 chân của rơ le khớp với 3 lỗ trên contactor



   • Ấn nhẹ cho đến
     khi nghe tiếng “click”







4. Kết nối
   dây dẫn:


   • Nối 3 dây nguồn
     động cơ vào 3 cổng đầu vào của rơ le (1L1, 3L2, 5L3)



   • Nối 3 dây đi ra
     từ rơ le (2T1, 4T2, 6T3) vào động cơ



   • Nối tiếp điểm
     NC của rơ le vào mạch điều khiển







5. Điều
   chỉnh dòng điện bảo vệ: Xoay núm điều chỉnh đến giá trị dòng
   định mức của động cơ



6. Kiểm tra
   hoạt động: Nhấn nút Test để đảm bảo hệ thống bảo vệ hoạt động
   bình thường

Những Sai Lầm Thường Gặp Và Cách Khắc Phục ⚠️

Trong quá trình sử dụng rơ le nhiệt, có một số vấn đề thường gặp
mà người dùng cần lưu ý:

1. Cài đặt dòng điện không phù hợp

Vấn đề: Cài đặt dòng điện quá cao
hoặc quá thấp

Giải pháp: Điều chỉnh dòng bảo vệ
bằng 1.05-1.1 lần dòng định mức của động cơ

2. Rơ le nhiệt tác động liên tục

Vấn đề: Động cơ quá tải hoặc rơ le bị
lỗi

Giải pháp: Kiểm tra tải của động cơ,
đo dòng thực tế, kiểm tra tình trạng cơ khí của động cơ

3. Rơ le không tác động khi quá tải

Vấn đề: Rơ le bị hỏng hoặc kết nối
không đúng

Giải pháp: Kiểm tra lại đấu nối, thử
nút Test, thay thế thiết bị nếu cần

Các Câu Hỏi Thường Gặp Về Rơ Le Nhiệt Schneider LRE04
❓

1. Rơ le nhiệt LRE04 có thể thay thế bằng các hãng khác
không?

Có thể thay thế bằng các rơ le nhiệt tương đương có cùng dải đo
dòng điện và kích thước lắp đặt. Tuy nhiên, để đảm bảo hoạt động ổn định
nhất, nên sử dụng đúng sản phẩm được thiết kế cho contactor
Schneider.

2. Thời gian bảo hành của rơ le nhiệt LRE04 là bao
lâu?

Schneider Electric cung cấp chế độ bảo hành tiêu chuẩn 12 tháng
cho rơ le nhiệt LRE04. Một số đơn vị phân phối uy tín có thể cung cấp thời
gian bảo hành lâu hơn.

3. Làm thế nào để phân biệt rơ le nhiệt chính
hãng?

Rơ le nhiệt Schneider chính hãng có logo và ký hiệu rõ ràng, chất
lượng nhựa tốt, các chi tiết được gia công tỉ mỉ, tem chống hàng giả, và nên
mua từ đại lý ủy quyền như Thiết
bị điện VIKI.

Mua Rơ Le Nhiệt Schneider LRE04 Chính Hãng Ở Đâu?
🛒

Để đảm bảo mua được sản phẩm chính hãng với giá cả hợp lý, bạn có
thể liên hệ với Thiết bị điện VIKI – đơn vị phân
phối thiết bị điện uy tín tại TP. Hồ Chí Minh:


• 📍
  Địa chỉ: 37C, Đường số 1, Phường Long Trường,
  TP. Thủ Đức, TP. Hồ Chí Minh



• 📞
  Hotline: 0933 320 468 – 0948 946 109 – 0938 461
  348



• 🌐
  Website: Thiết bị điện
  VIKI

VIKI chuyên cung cấp các sản phẩm thiết bị điện, thiết bị nước,
đèn LED, đèn trang trí với mẫu mã đa dạng, chất lượng, giá cạnh tranh, giao
hàng nhanh chóng tại khu vực TP. Hồ Chí Minh.

Kết Luận Và Lời Khuyên Từ Chuyên Gia 🔍

Rơ le nhiệt Schneider LRE04 là một
thiết bị bảo vệ động cơ hiệu quả, đặc biệt phù hợp với các ứng dụng công suất
nhỏ. Để tối ưu hiệu quả bảo vệ, bạn nên:


• Lựa chọn rơ le phù hợp
  với dòng định mức của động cơ



• Lắp đặt đúng kỹ thuật
  theo hướng dẫn của nhà sản xuất



• Kiểm tra định kỳ hoạt
  động của rơ le (3-6 tháng/lần)



• Sử dụng sản phẩm chính
  hãng từ nguồn cung cấp uy tín



• Kết hợp với các thiết
  bị bảo vệ khác để tạo hệ thống bảo vệ toàn diện

Nếu cần tư vấn thêm về các sản phẩm thiết bị điện phù hợp cho hệ
thống của bạn, đừng ngần ngại liên hệ với Thiết
bị điện VIKI qua số điện thoại/Zalo: 0933320468 – 0948946109 – 0938
461 348.
