Rơ le nhiệt 0.4…0.63A dùng với Contactor LC1D09 … LC1D38
Schneider LRD04: Bảo vệ thiết bị điện hiệu quả ✅

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ và thiết bị
khỏi quá tải là yếu tố sống còn. Rơ le nhiệt Schneider LRD04 với dải điều
chỉnh 0.4-0.63A là một trong những giải pháp bảo vệ hiệu quả nhất hiện nay.
Hãy cùng tìm hiểu chi tiết về sản phẩm này và cách nó hoạt động kết hợp với
dòng contactor LC1D09 đến LC1D38 nhé! 🧐

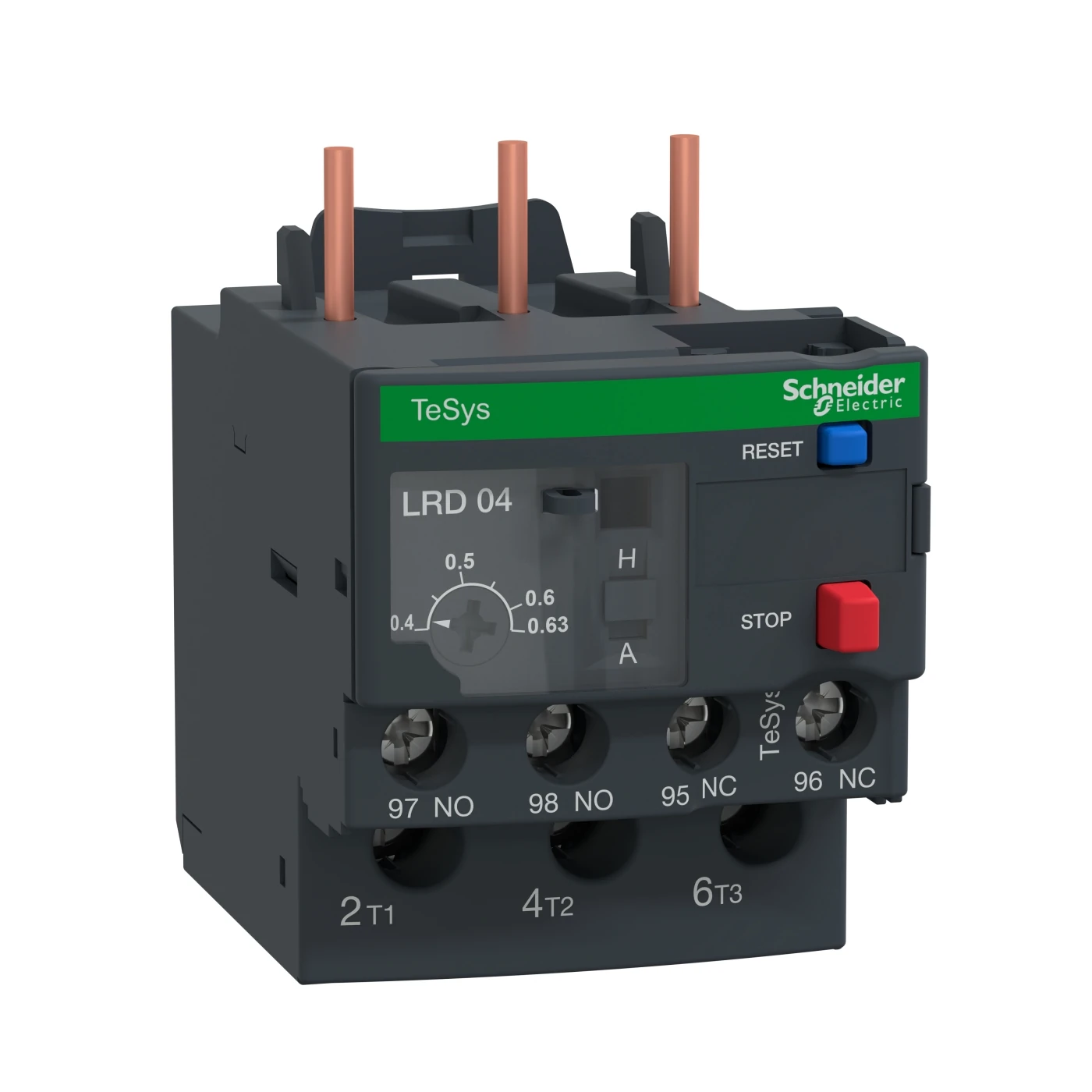

Tổng quan về Rơ le nhiệt Schneider LRD04
🔍

Rơ le nhiệt LRD04 là thiết bị bảo vệ quá tải của hãng Schneider
Electric – nhà sản xuất thiết bị điện hàng đầu thế giới. Với thiết kế nhỏ gọn
nhưng hiệu quả cao, LRD04 được thiết kế đặc biệt để làm việc cùng dòng
contactor LC1D từ LC1D09 đến LC1D38, tạo thành bộ khởi động động cơ hoàn
chỉnh.

Đặc điểm nổi bật của Rơ le nhiệt Schneider LRD04
⭐


• Dải điều
  chỉnh dòng điện: 0.4A đến 0.63A, phù hợp với nhiều loại động
  cơ công suất nhỏ



• Khả năng
  lắp đặt: Dễ dàng gắn trực tiếp vào contactor LC1D09 đến
  LC1D38



• Cấp bảo
  vệ: IP20 cho các đầu nối



• Nhiệt độ
  hoạt động: -20°C đến +60°C



• Nút test
  và reset: Tích hợp sẵn để kiểm tra và khởi động lại hệ
  thống



• Đèn báo
  trạng thái: Hiển thị trực quan tình trạng hoạt
  động



• Khả năng
  bù nhiệt độ môi trường: Hoạt động ổn định trong nhiều điều
  kiện

Nguyên lý hoạt động của Rơ le nhiệt LRD04
🔄

Rơ le nhiệt LRD04 hoạt động dựa trên nguyên lý biến dạng của kim
loại khi có nhiệt. Khi dòng điện chạy qua vượt quá giá trị cài đặt trong một
thời gian nhất định, nhiệt lượng tỏa ra sẽ làm biến dạng lưỡng kim trong rơ
le, kích hoạt hệ thống tiếp điểm và ngắt mạch bảo vệ động cơ.



“Rơ le nhiệt là lá
chắn đáng tin cậy giúp kéo dài tuổi thọ động cơ và hệ thống điện công nghiệp,
ngăn ngừa thiệt hại do quá tải và ngắn mạch.”

So sánh LRD04 với các dòng rơ le nhiệt khác
📊

Cách lắp đặt Rơ le nhiệt LRD04 với Contactor LC1D
🛠️

Việc lắp đặt rơ le nhiệt LRD04 với contactor LC1D rất đơn giản và
không đòi hỏi công cụ đặc biệt. Dưới đây là các bước cơ bản:


1. Đảm bảo ngắt nguồn điện
   hoàn toàn trước khi lắp đặt



2. Căn chỉnh chân gắn của
   rơ le nhiệt với vị trí tương ứng trên contactor



3. Gắn rơ le nhiệt vào mặt
   dưới của contactor (phía đối diện với cuộn dây)



4. Đảm bảo rơ le nhiệt được
   gắn chắc chắn không bị lỏng



5. Kết nối dây dẫn vào các
   cực của rơ le nhiệt theo sơ đồ



6. Điều chỉnh giá trị dòng
   điện phù hợp với động cơ sử dụng



7. Kiểm tra hoạt động của
   nút test trước khi vận hành hệ thống

Ứng dụng của bộ Rơ le nhiệt LRD04 và Contactor LC1D
🏭

Bộ kết hợp giữa rơ le nhiệt LRD04 và contactor LC1D được ứng dụng
rộng rãi trong nhiều lĩnh vực:


• Hệ thống
  điều khiển động cơ trong dây chuyền sản xuất



• Máy bơm,
  quạt công nghiệp công suất nhỏ



• Hệ thống
  điều hòa không khí và thông gió



• Thiết bị
  nâng hạ nhỏ trong công nghiệp



• Máy ép,
  máy đùn nhựa cỡ nhỏ



• Máy
  nghiền, băng tải trong dây chuyền chế biến

Hướng dẫn chọn Rơ le nhiệt phù hợp với động cơ
🔧

Việc chọn rơ le nhiệt đúng kích cỡ là yếu tố quyết định đến hiệu
quả bảo vệ. Để chọn LRD04 phù hợp với động cơ của bạn, hãy làm theo các bước
sau:


1. Xác định dòng điện định
   mức của động cơ (thường được ghi trên nhãn động cơ)



2. Kiểm tra xem dòng điện
   này có nằm trong dải 0.4A – 0.63A không



3. Nếu phù hợp, cài đặt rơ
   le nhiệt ở mức 90-95% dòng điện định mức



4. Đối với động cơ khởi
   động thường xuyên, nên cài đặt ở mức cao hơn một chút

Lưu ý: Nếu dòng điện động cơ của bạn
không phù hợp với LRD04, hãy chọn model khác trong dòng LRD với dải dòng điện
phù hợp hơn.

Các lỗi thường gặp và cách khắc phục 🔴

1. Rơ le nhiệt tự ngắt quá thường xuyên

Nguyên nhân có thể do cài đặt dòng điện quá thấp hoặc động cơ gặp
vấn đề cơ khí như kẹt, ma sát lớn. Hãy kiểm tra cài đặt và tình trạng cơ khí
của động cơ.

2. Rơ le không ngắt khi quá tải

Có thể do cài đặt dòng điện quá cao hoặc rơ le bị hỏng. Kiểm tra
lại cài đặt và sử dụng nút test để đảm bảo rơ le vẫn hoạt
động.

3. Khó reset rơ le sau khi ngắt

Đợi khoảng 2-3 phút để rơ le nhiệt nguội đi, sau đó mới thực hiện
reset. Nếu vẫn không reset được, có thể rơ le đã bị hỏng.

Lợi ích khi sử dụng Rơ le nhiệt Schneider LRD04
💯


• Bảo vệ
  hiệu quả: Ngăn ngừa hư hỏng động cơ do quá
  tải



• Tiết kiệm
  chi phí: Kéo dài tuổi thọ thiết bị, giảm chi phí bảo
  trì



• Độ tin cậy
  cao: Sản phẩm từ Schneider – thương hiệu uy tín toàn
  cầu



• Dễ lắp đặt
  và sử dụng: Không đòi hỏi kỹ thuật phức tạp



• Tương
  thích tốt: Hoạt động tối ưu với dòng contactor
  LC1D

Hướng dẫn bảo trì và kiểm tra định kỳ 🔄

Để đảm bảo rơ le nhiệt LRD04 hoạt động hiệu quả và bền bỉ, bạn nên
thực hiện bảo trì định kỳ:


1. Kiểm tra các đầu nối dây
   3-6 tháng/lần, đảm bảo không bị lỏng



2. Sử dụng nút test để kiểm
   tra hoạt động của rơ le 1-2 tháng/lần



3. Làm sạch bụi bẩn bên
   ngoài thiết bị thường xuyên



4. Kiểm tra cài đặt dòng
   điện phù hợp sau mỗi lần bảo trì động cơ

Việc bảo trì thường xuyên không chỉ đảm bảo hoạt động hiệu quả mà
còn kéo dài tuổi thọ của cả rơ le nhiệt và động cơ được bảo
vệ.

Câu hỏi thường gặp về Rơ le nhiệt LRD04 ❓

1. Rơ le nhiệt LRD04 có thay thế được cho các dòng rơ le nhiệt
khác không?

Có thể thay thế cho các dòng rơ le nhiệt có dải dòng điện tương
đương 0.4-0.63A và tương thích với cùng loại contactor.

2. Nên cài đặt giá trị dòng điện như thế nào cho phù
hợp?

Thông thường nên cài đặt ở mức 90-95% dòng điện định mức của động
cơ để đảm bảo bảo vệ hiệu quả mà không gây ngắt không cần
thiết.

3. Sau bao lâu nên thay thế rơ le nhiệt?

Tuổi thọ của rơ le nhiệt LRD04 thường từ 5-7 năm tùy điều kiện sử
dụng. Nên thay thế khi thấy dấu hiệu hoạt động không ổn định hoặc sau khi
ngắt do sự cố lớn.

Kết luận 📝

Rơ le nhiệt Schneider LRD04 là giải pháp bảo vệ quá tải hiệu quả
cho động cơ điện có dòng định mức từ 0.4A đến 0.63A. Kết hợp với contactor
LC1D09 đến LC1D38, thiết bị tạo thành bộ khởi động động cơ hoàn chỉnh với khả
năng bảo vệ tối ưu. Với thiết kế chắc chắn, dễ lắp đặt và hiệu suất cao,
LRD04 là lựa chọn đáng tin cậy cho các ứng dụng công nghiệp từ nhỏ đến
vừa.

Hãy trang bị ngay rơ le nhiệt Schneider LRD04 cho hệ thống điện
của bạn để đảm bảo hoạt động an toàn và bền bỉ cho thiết bị!
