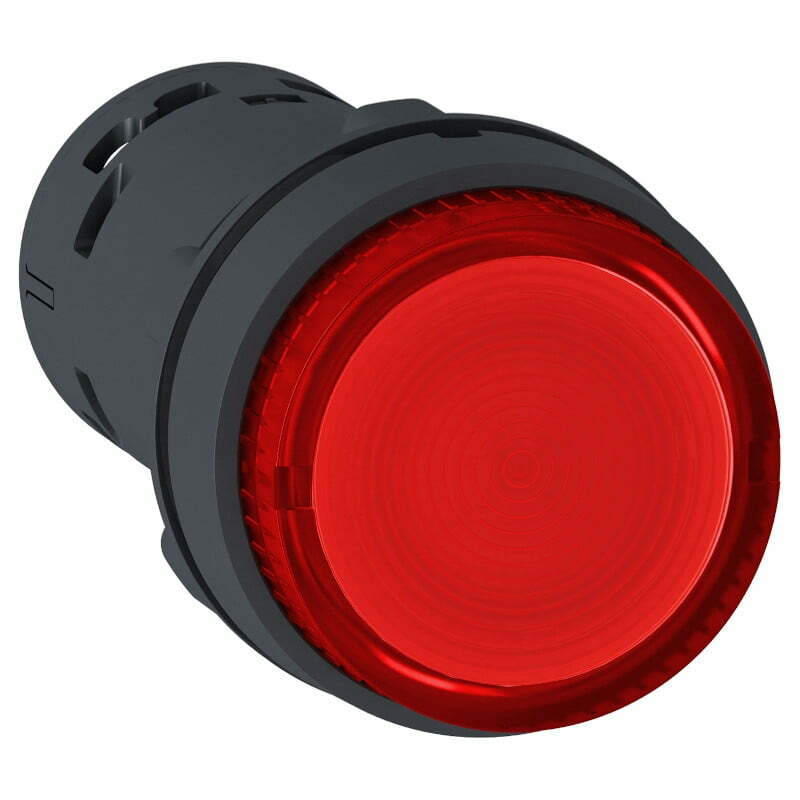

Nút nhấn nhả Ø22 1NO, có đèn LED 230Vac, màu đỏ Schneider XB7NW34M1

Nút nhấn
nhả Ø22 1NO, có đèn LED 230Vac, màu đỏ Schneider XB7NW34M1: Hướng dẫn toàn
diện 🔍

Giới thiệu về nút nhấn Schneider XB7NW34M1 🚀
Trong thế giới thiết bị điện công nghiệp, nút nhấn nhả Schneider XB7NW34M1
đóng vai trò quan trọng trong các hệ thống điều khiển tự động. Sản phẩm này
là một phần không thể thiếu trong các bảng điều khiển, trạm vận hành máy móc
và hệ thống tự động hóa công nghiệp.
Bạn đang tìm hiểu về nút nhấn nhả Ø22 này? Bài viết dưới đây sẽ cung cấp
cho bạn thông tin chi tiết về đặc điểm kỹ thuật, ứng dụng và lợi ích của
Schneider XB7NW34M1 – giải pháp hoàn hảo cho nhu cầu điều khiển của
bạn.
Thông số kỹ thuật chi tiết của Schneider XB7NW34M1 ⚙️
Schneider XB7NW34M1 là nút nhấn đơn khối có đèn LED thuộc dòng Harmony XB7.
Với thiết kế chuyên nghiệp và hiệu suất cao, sản phẩm này mang đến nhiều ưu
điểm vượt trội:

Nhà sản xuất: Schneider Electric
Dòng sản phẩm: Harmony XB7
Loại: Nút nhấn có đèn (kiểu nhấn nhả/trở về nhờ lò xo)
Đường kính lỗ lắp đặt: 22 mm (Ø22)
Cấu hình tiếp điểm: 1NO (Thường mở)
Chiếu sáng: LED tích hợp
Điện áp LED: 230 V AC (50/60 Hz)
Màu sắc: Đỏ
Bảo vệ phía trước: IP65 (chống bụi, chống tia nước)
Bảo vệ phía sau: IP20
Dòng định mức: 0.3 A ở 240 V AC; 0.1 A ở 250 V DC
Độ bền cơ khí: 300,000 chu kỳ
Tuổi thọ điện: Lên đến 1,000,000 chu kỳ
Nhiệt độ vận hành: -25°C đến +70°C
Lắp đặt: Gắn trên bảng điều khiển với đai ốc cố định (mômen xoắn khuyến
nghị: 2–2.4 N·m)
Kết nối: Thiết bị kẹp vít (chấp nhận lên đến 2 x 1.5 mm² với đầu cáp)
Hình dạng nút: Nút nhô ra màu đỏ, không có ký hiệu
Kích thước: 29 mm (rộng) x 29 mm (cao) x 57.5 mm (sâu)
Trọng lượng: 0.023 kg

Các tính năng nổi bật của nút nhấn Schneider XB7NW34M1 ✨
1. Thiết kế trở về bằng lò xo
Nút nhấn XB7NW34M1 hoạt động theo cơ chế trở về nhờ lò xo, nghĩa là nút sẽ
tự động trở về vị trí ban đầu sau khi được nhấn (hoạt động tức thời). Đây là
tính năng quan trọng trong các ứng dụng yêu cầu tín hiệu điều khiển ngắn và
chính xác.
2. Khả năng hiển thị cao
Với màu đỏ nổi bật và đèn LED sáng tích hợp, nút nhấn này cung cấp tín hiệu
rõ ràng và dễ nhận biết trong mọi điều kiện ánh sáng. Đây là yếu tố quan
trọng trong các môi trường công nghiệp, nơi việc nhận biết trạng thái nhanh
chóng có thể ảnh hưởng đến hiệu quả vận hành.
3. Thiết kế bền bỉ
Với cấp bảo vệ IP65 ở mặt trước, nút nhấn này thích hợp cho môi trường công
nghiệp khắc nghiệt, nơi có nhiều bụi bẩn và độ ẩm cao. Khả năng chống bụi và
nước giúp đảm bảo hoạt động ổn định và kéo dài tuổi thọ của thiết bị.
4. Lắp đặt dễ dàng
Schneider XB7NW34M1 được thiết kế với lỗ cắt tiêu chuẩn 22 mm, phù hợp với
hầu hết các bảng điều khiển công nghiệp. Hệ thống đầu nối vít giúp đảm bảo
kết nối dây điện an toàn và đáng tin cậy.
5. Tuổi thọ cao
Với khả năng chịu đựng 300,000 chu kỳ cơ học và lên đến 1,000,000 chu kỳ
điện, nút nhấn này là giải pháp lý tưởng cho các ứng dụng yêu cầu độ tin cậy
cao và bảo trì tối thiểu.
Ứng dụng phổ biến của nút nhấn Schneider XB7NW34M1 🏭
Nút nhấn Schneider XB7NW34M1 được sử dụng rộng rãi trong nhiều lĩnh vực
công nghiệp khác nhau:

Bảng điều khiển

Tích hợp vào các bảng điều khiển công nghiệp để kiểm soát quá trình sản
xuất
Sử dụng trong các hệ thống điều khiển phân tán

Trạm vận hành máy móc

Điều khiển khởi động/dừng máy
Điều chỉnh các thông số vận hành

Hệ thống tự động hóa công nghiệp

Tích hợp vào các hệ thống PLC
Điều khiển quy trình tự động

Tín hiệu dừng hoặc khởi động khẩn cấp

Trong trường hợp cần nút nhấn đỏ có đèn cho mục đích cảnh báo
Điều khiển các chức năng an toàn quan trọng

So sánh với các dòng sản phẩm tương tự 📊
Tính năngSchneider XB7NW34M1Sản phẩm tương tựLợi thếĐường kính lỗ lắp đặt22
mm22 mmTiêu chuẩn công nghiệpCấu hình tiếp điểm1NO (Thường mở)Đa dạngĐơn
giản, hiệu quảĐiện áp LED230 V ACThường 24VPhù hợp với nguồn điện công
nghiệpCấp bảo vệIP65 (mặt trước)Thường IP54Bảo vệ tốt hơnTuổi thọ cơ
khí300,000 chu kỳ100,000-200,000Độ bền cao hơnNhà sản xuấtSchneider
ElectricĐa dạngThương hiệu uy tín toàn cầu
Hướng dẫn lắp đặt và sử dụng Schneider XB7NW34M1 🔧
Quy trình lắp đặt

Chuẩn bị lỗ lắp đặt

Khoan lỗ tròn có đường kính 22 mm trên bảng điều khiển
Đảm bảo mép lỗ nhẵn và không có gờ sắc

Lắp đặt nút nhấn

Tháo đai ốc cố định từ nút nhấn
Đặt nút nhấn vào lỗ từ phía trước bảng điều khiển
Lắp lại và siết chặt đai ốc từ phía sau (mômen xoắn khuyến nghị: 2–2.4
N·m)

Kết nối dây điện

Kết nối dây điện vào các đầu nối tiếp điểm theo sơ đồ
Kết nối nguồn điện 230V AC cho đèn LED
Siết chặt các vít đầu nối để đảm bảo kết nối an toàn

Kiểm tra hoạt động

Kiểm tra hoạt động cơ học của nút nhấn
Xác nhận đèn LED hoạt động khi được cấp nguồn
Kiểm tra tín hiệu điều khiển từ tiếp điểm NO

Lưu ý khi sử dụng

Bảo trì định kỳ: Kiểm tra và làm sạch nút nhấn thường xuyên để đảm bảo hoạt
động ổn định
Tránh quá tải: Tuân thủ các thông số kỹ thuật về dòng điện và điện áp tối
đa
Môi trường làm việc: Mặc dù có cấp bảo vệ IP65, nhưng nên tránh môi trường
quá khắc nghiệt

Câu hỏi thường gặp về Schneider XB7NW34M1 ❓
1. Nút nhấn XB7NW34M1 có thể được sử dụng trong môi trường nào?
Nút nhấn Schneider XB7NW34M1 với cấp bảo vệ IP65 ở mặt trước có thể được sử
dụng trong hầu hết các môi trường công nghiệp, bao gồm những nơi có bụi bẩn
và độ ẩm. Tuy nhiên, cần tránh ngâm trực tiếp trong nước hoặc tiếp xúc với
hóa chất ăn mòn.
2. Tuổi thọ trung bình của nút nhấn này là bao lâu?
Với khả năng chịu đựng lên đến 300,000 chu kỳ cơ học và 1,000,000 chu kỳ
điện trong điều kiện hoạt động bình thường, Schneider XB7NW34M1 có thể hoạt
động tin cậy trong nhiều năm mà không cần thay thế.
3. Có thể thay thế đèn LED khi hết tuổi thọ không?
Không, nút nhấn XB7NW34M1 được thiết kế với đèn LED tích hợp không thể thay
thế riêng lẻ. Khi đèn LED hết tuổi thọ, bạn cần thay thế toàn bộ nút
nhấn.
4. XB7NW34M1 có tương thích với các hệ thống PLC không?
Có, nút nhấn Schneider XB7NW34M1 hoàn toàn tương thích với các hệ thống PLC
và các hệ thống điều khiển tự động khác, miễn là kết nối đúng và tuân thủ các
thông số kỹ thuật.
5. Làm thế nào để phân biệt giữa XB7NW34M1 chính hãng và hàng giả?
Sản phẩm chính hãng từ Schneider Electric luôn có dấu hiệu nhận dạng rõ
ràng, bao gồm logo, mã sản phẩm in rõ ràng và đóng gói chuyên nghiệp. Ngoài
ra, mua hàng từ các đại lý ủy quyền như Thiết bị điện VIKI để
đảm bảo tính xác thực của sản phẩm.
Lợi ích của việc sử dụng Schneider XB7NW34M1 🌟
1. Độ tin cậy cao
Nút nhấn Schneider XB7NW34M1 được thiết kế với tiêu chuẩn chất lượng cao
của Schneider Electric, đảm bảo hoạt động đáng tin cậy ngay cả trong các điều
kiện khắc nghiệt. Tuổi thọ cao giúp giảm thiểu thời gian ngừng hoạt động và
chi phí bảo trì.
2. Hiển thị rõ ràng
Đèn LED tích hợp với màu đỏ nổi bật cung cấp tín hiệu trực quan về trạng
thái hoạt động, giúp người vận hành dễ dàng nhận biết từ xa, cải thiện an
toàn và hiệu quả.
3. Lắp đặt và bảo trì đơn giản
Thiết kế chuẩn với lỗ lắp đặt 22 mm và hệ thống kẹp vít giúp việc lắp đặt
và bảo trì trở nên đơn giản, tiết kiệm thời gian và chi phí lao động.
4. Tương thích rộng rãi
Schneider XB7NW34M1 tương thích với nhiều hệ thống điều khiển khác nhau,
bao gồm PLC, relay và các hệ thống tự động hóa, cung cấp giải pháp linh hoạt
cho nhiều ứng dụng công nghiệp.
5. Thương hiệu uy tín
Sản phẩm đến từ Schneider Electric – nhà sản xuất hàng đầu thế giới về
thiết bị điện, đảm bảo chất lượng và hỗ trợ kỹ thuật đáng tin cậy.
Kết luận về nút nhấn Schneider XB7NW34M1 📝
Nút nhấn nhả Schneider XB7NW34M1 là một giải pháp hiệu quả và đáng tin cậy
cho các ứng dụng điều khiển công nghiệp. Với thiết kế bền bỉ, khả năng hiển
thị cao và tuổi thọ dài, sản phẩm này đáp ứng hoàn hảo nhu cầu của các hệ
thống tự động hóa hiện đại.
Dù bạn là chuyên gia tự động hóa, kỹ sư điện hay chủ doanh nghiệp đang tìm
kiếm giải pháp điều khiển chất lượng cao, Schneider XB7NW34M1 là lựa chọn
đáng cân nhắc. Sản phẩm kết hợp hoàn hảo giữa hiệu suất, độ tin cậy và giá
trị, mang lại lợi ích lâu dài cho hệ thống của bạn.
Để mua nút nhấn nhả Schneider XB7NW34M1 chính hãng và được tư vấn chi tiết,
hãy liên hệ với Thiết bị
điện VIKI – nhà phân phối uy tín các sản phẩm thiết bị điện chất
lượng cao.
