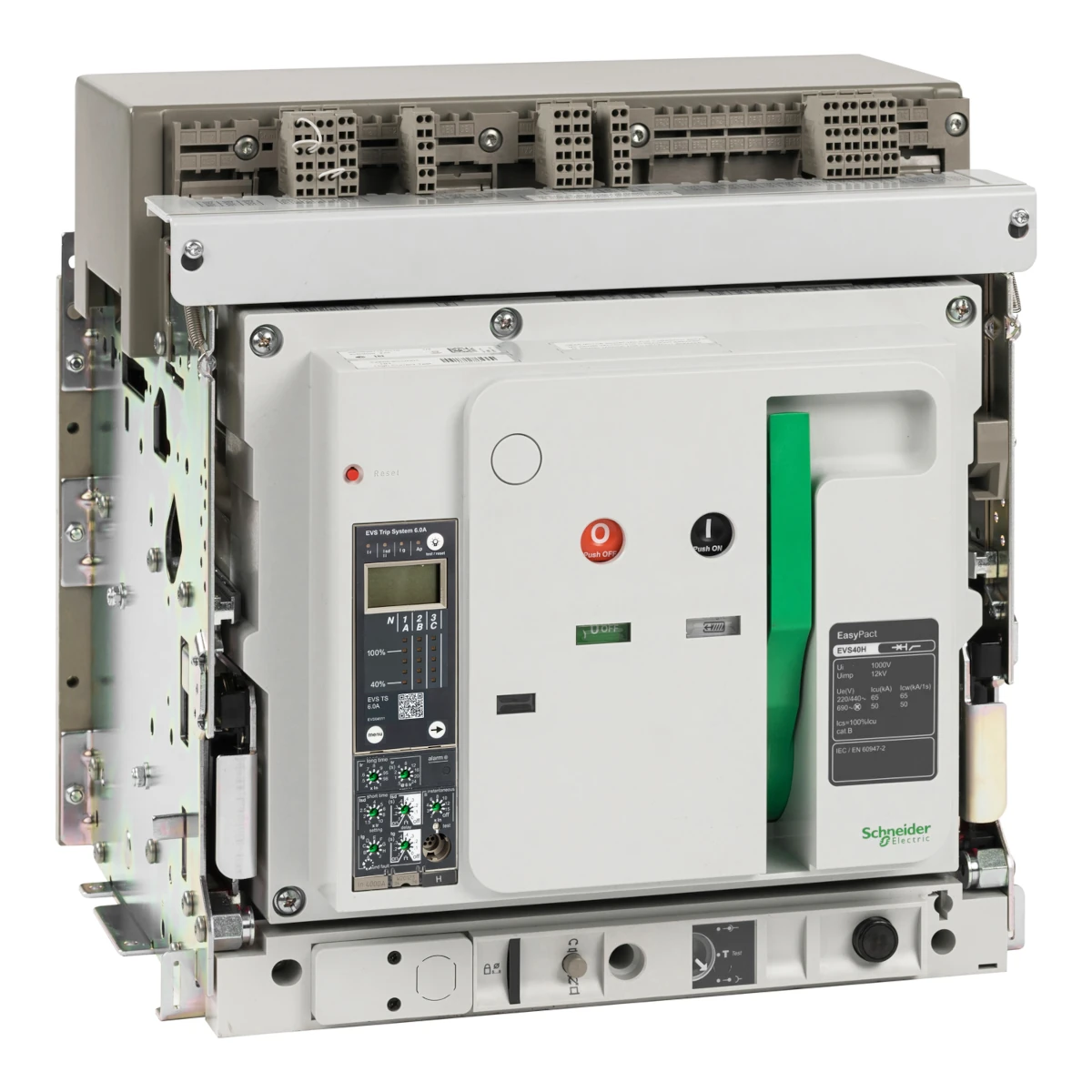

Máy cắt ACB EasyPact EVS loại rút kéo 4P 1000A 65kA với Trip ET2I
Schneider EVS10H4MW20: Giải pháp bảo vệ điện công nghiệp cao cấp
🔋⚡

Trong thế giới thiết bị điện công nghiệp hiện đại, việc lựa chọn
máy cắt không khí (ACB) phù hợp đóng vai trò
then chốt đối với sự an toàn và hiệu quả của hệ thống điện. Bài viết này sẽ
đi sâu phân tích chi tiết về máy cắt ACB EasyPact EVS loại rút
kéo 4P 1000A 65kA với Trip ET2I Schneider EVS10H4MW20 – một
sản phẩm tiên tiến đáp ứng những yêu cầu khắt khe nhất của các hệ thống phân
phối điện hạ thế. 💼🛡️

1. Tổng quan về máy cắt ACB EasyPact EVS Schneider
🔍

Máy cắt không khí EasyPact EVS của
Schneider Electric là dòng sản phẩm được thiết kế với công nghệ tiên tiến,
đáp ứng tiêu chuẩn IEC 60947-2. Model
EVS10H4MW20 thuộc dòng sản phẩm cao cấp này với
nhiều ưu điểm vượt trội so với các dòng máy cắt thông thường.

“Sự kết hợp hoàn hảo giữa công nghệ bảo vệ thông minh và
thiết kế bền bỉ làm nên giá trị của máy cắt ACB EasyPact EVS
Schneider.”

Với khả năng ngắt dòng điện ngắn mạch lên đến
65kA và dòng điện định mức 1000A, EVS10H4MW20 là giải pháp lý
tưởng cho các hệ thống điện công nghiệp, thương mại và cơ sở hạ tầng quy mô
lớn. Máy cắt này không chỉ bảo vệ thiết bị mà còn đảm bảo tính liên tục của
hệ thống điện trong mọi điều kiện hoạt động.
🏭🔌

2. Đặc điểm kỹ thuật nổi bật của ACB EVS10H4MW20
⚙️

2.1. Thông số kỹ thuật cơ bản


• Dòng điện
  định mức (In): 1000A



• Số
  cực: 4 (4P), dây trung tính định mức đầy đủ



• Khả năng
  ngắt ngắn mạch (Icu/Ics): 65kA tại 440VAC (Icu = Ics = Icw
  trong 1 giây)



• Điện áp
  vận hành (Ue): 690VAC



• Điện áp
  cách điện (Ui): 1000VAC



• Loại: Rút kéo
  (withdrawable)



• Bộ
  trip: ET2I (điện tử, với bộ nhớ nhiệt)

2.2. Bộ Trip ET2I thông minh

Trái tim của máy cắt ACB EasyPact EVS
chính là bộ Trip ET2I – một hệ thống bảo vệ điện
tử tiên tiến với nhiều tính năng vượt trội:


1. Bảo vệ
   quá tải (L): Điều chỉnh từ 0.4 đến 1 x In



2. Bảo vệ
   ngắn mạch tức thời (I): Phản ứng nhanh với dòng ngắn
   mạch



3. Bộ nhớ
   nhiệt: Giúp bảo vệ thiết bị khỏi những tác động tích lũy của
   nhiệt



4. Cài đặt
   linh hoạt: Dễ dàng điều chỉnh các tham số bảo
   vệ

Bộ Trip ET2I cung cấp khả năng bảo vệ toàn
diện cho hệ thống điện, từ quá tải nhẹ đến ngắn mạch nghiêm
trọng, đảm bảo vận hành an toàn và ổn định cho toàn bộ hệ thống.
🛠️🔒

3. Ưu điểm vượt trội của ACB EasyPact EVS loại rút kéo
🌟

So với các dòng máy cắt thông thường, ACB EasyPact
EVS loại rút kéo sở hữu nhiều ưu điểm nổi bật:

3.1. Thiết kế rút kéo tiện lợi

Thiết kế loại rút kéo (withdrawable) là một trong những
tính năng cao cấp của EVS10H4MW20. Thiết kế này
cho phép:


• Dễ dàng tháo lắp để bảo
  trì hoặc thay thế mà không cần ngắt kết nối cáp



• Giảm thời gian dừng hệ
  thống khi cần bảo dưỡng



• Tăng cường tính linh
  hoạt trong vận hành và quản lý hệ thống điện

3.2. Độ bền cao và bảo trì thấp

Với thiết kế vỏ đúc, ACB EasyPact EVS
đảm bảo:


• Độ bền cơ khí và điện
  cao



• Yêu cầu bảo trì tối thiểu



• Hoạt động ổn định ở
  nhiệt độ lên đến 40°C



• Vận hành bình thường
  trong độ ẩm lên đến 95%

3.3. Tính năng an toàn vượt trội

An toàn luôn là ưu tiên hàng đầu, và
EVS10H4MW20 được trang bị nhiều tính năng bảo
vệ:


• Cửa chắn
  an toàn tích hợp



• Hệ thống
  khóa liên động ngăn chặn thao tác sai



• Tiếp điểm “Ready
  to Close” nâng cao an toàn vận hành



• Dây trung tính có thể
  điều chỉnh từ OFF đến 50-100% để bảo vệ tối ưu

4. Ứng dụng của ACB EVS10H4MW20 trong hệ thống điện công nghiệp
🏭

Máy cắt ACB EasyPact EVS được thiết
kế đặc biệt cho các ứng dụng đòi hỏi độ tin cậy cao và bảo vệ toàn
diện:

4.1. Các ứng dụng chính


• Đầu vào
  chính và bộ cấp nguồn trong tủ điện hạ thế



• Hệ thống phân phối điện
  trong các dự án thương mại, công nghiệp và cơ sở hạ
  tầng



• Các hệ thống yêu cầu
  tính liên tục dịch vụ cao



• Bảo vệ mạch điện và tải
  kết nối trong môi trường khắc nghiệt

Với khả năng ngắt ngắn mạch cao 65kA,
EVS10H4MW20 đặc biệt phù hợp với các hệ thống có
nguy cơ xảy ra sự cố ngắn mạch nghiêm trọng, đảm bảo an toàn tối đa cho hệ
thống điện và thiết bị. 🏢🔌

5. So sánh ACB EasyPact EVS với các dòng máy cắt khác
📊









































































Tính năng	ACB EasyPact EVS	MCB thông thường	MCCB trung bình
Dòng điện định mức	800-4000A	≤ 125A	100-1600A
Khả năng ngắt ngắn mạch	Lên đến 65kA	6-10kA	16-50kA
Bộ trip	Điện tử thông minh	Nhiệt-từ cơ bản	Nhiệt-từ/Điện tử
Khả năng tùy chỉnh	Cao	Thấp	Trung bình
Loại lắp đặt	Cố định/Rút kéo	Cố định	Cố định

Như bảng so sánh cho thấy, ACB EasyPact
EVS vượt trội về dòng điện định mức, khả năng ngắt ngắn mạch
và tính linh hoạt trong cài đặt bảo vệ. Đây là lựa chọn hàng đầu cho các hệ
thống điện quy mô lớn yêu cầu độ an toàn và tin cậy cao.
📈👍

6. Hướng dẫn lựa chọn và lắp đặt ACB EVS10H4MW20
🛠️

6.1. Tiêu chí lựa chọn

Khi lựa chọn máy cắt ACB cho hệ thống
điện của bạn, cần xem xét các yếu tố sau:


• Dòng điện
  tải: EVS10H4MW20 với dòng định mức 1000A phù hợp cho các hệ
  thống có tải lớn



• Dòng ngắn
  mạch dự kiến: Khả năng ngắt 65kA đáp ứng hầu hết các ứng dụng
  công nghiệp



• Yêu cầu
  bảo vệ: Bộ Trip ET2I cung cấp bảo vệ toàn diện và linh
  hoạt



• Không
  gian lắp đặt: Thiết kế khung kích thước tiêu chuẩn giúp dễ
  dàng lắp đặt

6.2. Lắp đặt và kết nối

Để đảm bảo hoạt động tối ưu của ACB
EVS10H4MW20, cần tuân thủ các hướng dẫn lắp
đặt:


1. Đảm bảo
   không gian thông thoáng xung quanh máy
   cắt



2. Kiểm tra
   kết nối dây dẫn đúng tiết diện và mô-men siết
   theo quy định



3. Cài đặt các
   thông số bảo vệ của bộ Trip ET2I phù hợp với
   điều kiện vận hành



4. Thực hiện
   kiểm tra vận hành trước khi đưa vào sử
   dụng

7. Phụ kiện và tùy chọn mở rộng cho ACB EasyPact EVS
🔌

ACB EasyPact EVS có thể được tùy
chỉnh với nhiều phụ kiện để đáp ứng nhu cầu cụ thể:


• Cuộn
  shunt: Cho phép đóng/ngắt từ xa



• Cuộn
  đóng: Tự động đóng máy cắt



• Cuộn ngắt
  điện áp thấp: Bảo vệ hệ thống khi điện áp
  giảm



• Tiếp điểm
  phụ: Cho phép giám sát trạng thái máy cắt



• Module
  truyền thông: Tích hợp với hệ thống quản lý năng
  lượng

Nhờ khả năng mở rộng này, EVS10H4MW20
có thể dễ dàng tích hợp vào các hệ thống quản lý năng lượng thông minh, nâng
cao hiệu quả vận hành và giám sát. 🔄🔧

8. Câu hỏi thường gặp về ACB EasyPact EVS
🤔

8.1. ACB EasyPact EVS khác gì so với các dòng ACB
khác?

ACB EasyPact EVS nổi bật với thiết kế
khung kích thước phổ quát cho dải 800-4000A, giúp đơn giản hóa việc thiết kế
và lắp đặt tủ điện. Dòng sản phẩm này còn cung cấp hiệu suất cao với chi phí
tối ưu, phù hợp với nhiều ứng dụng khác nhau.

8.2. Tại sao nên chọn loại rút kéo thay vì loại cố
định?

Loại rút kéo (withdrawable) cho phép bảo trì, kiểm tra hoặc thay
thế máy cắt mà không cần ngắt kết nối cáp, giảm thiểu thời gian dừng hệ thống
và tăng tính linh hoạt trong vận hành. Đây là lựa chọn lý tưởng cho các hệ
thống yêu cầu độ tin cậy cao.

8.3. Bộ Trip ET2I bảo vệ những sự cố nào?

Bộ Trip ET2I cung cấp bảo vệ toàn diện bao gồm: bảo vệ quá tải
(L), bảo vệ ngắn mạch tức thời (I), và tùy thuộc vào cấu hình, có thể bao gồm
bảo vệ chạm đất. Bộ Trip này còn có bộ nhớ nhiệt giúp bảo vệ thiết bị tốt
hơn.

9. Kết luận: Tại sao ACB EVS10H4MW20 là lựa chọn tối ưu cho hệ
thống điện công nghiệp 🌟

Máy cắt ACB EasyPact EVS loại rút kéo 4P 1000A 65kA
với Trip ET2I Schneider EVS10H4MW20 là giải pháp bảo vệ điện
cao cấp, kết hợp hoàn hảo giữa hiệu suất cao, tính linh hoạt và độ tin cậy
vượt trội. Với thiết kế loại rút kéo tiện lợi, bộ Trip thông minh và khả năng
ngắt ngắn mạch mạnh mẽ, EVS10H4MW20 đáp ứng hoàn hảo nhu cầu của các hệ thống
phân phối điện hiện đại.

Sản phẩm không chỉ đảm bảo an toàn tối đa cho hệ thống điện mà còn
giúp tối ưu hóa chi phí vận hành và bảo trì dài hạn. Đây là lựa chọn đáng tin
cậy cho các kỹ sư điện, nhà thầu và chủ đầu tư đang tìm kiếm giải pháp bảo vệ
điện chất lượng cao cho các dự án công nghiệp và thương mại.
💪⚡

Để biết thêm thông tin chi tiết về máy cắt ACB
EasyPact EVS và các sản phẩm thiết bị điện chất lượng khác,
vui lòng liên hệ với Thiết
bị điện VIKI. Chúng tôi sẵn sàng tư vấn và cung cấp giải pháp phù
hợp nhất cho nhu cầu của bạn.
