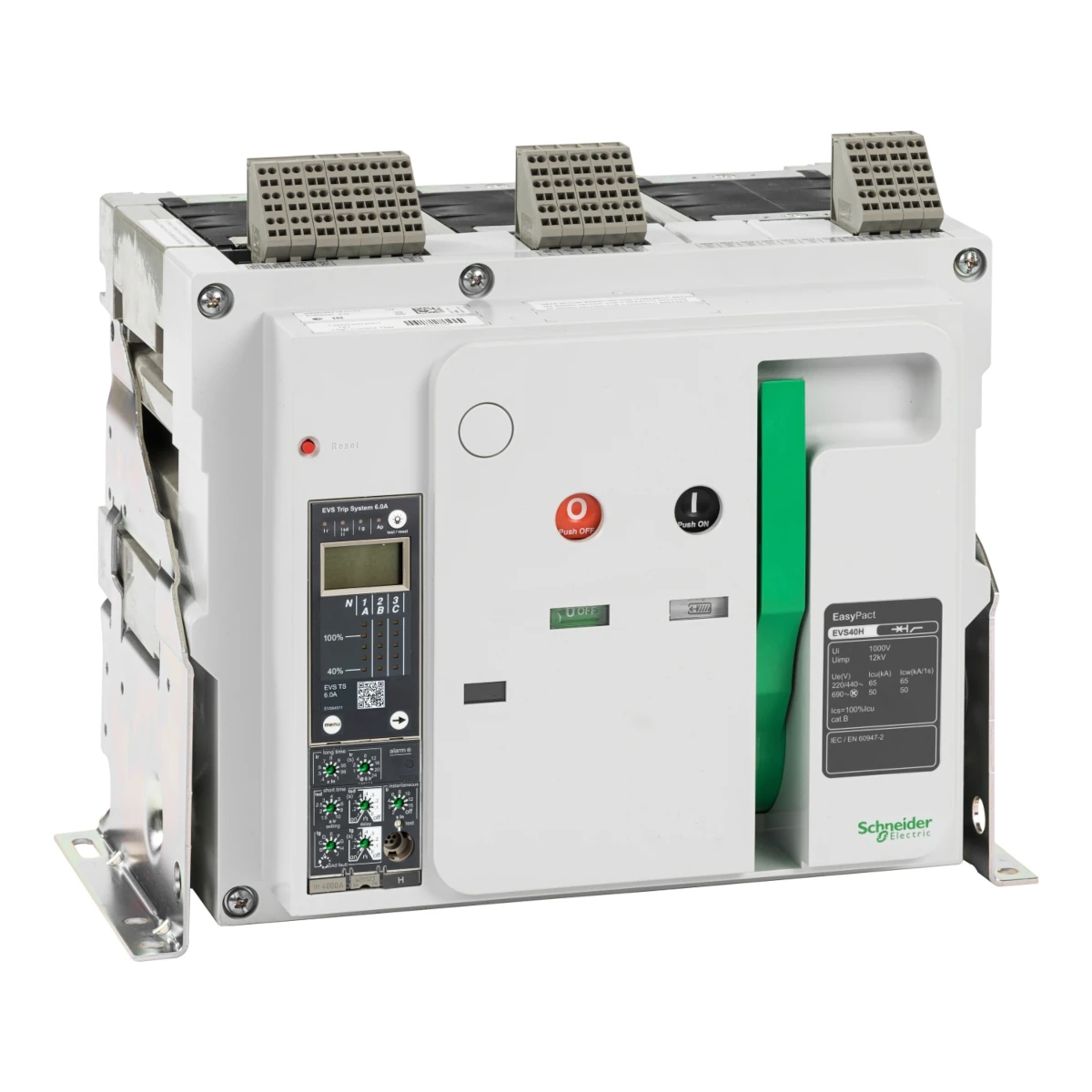

Máy cắt ACB EasyPact EVS loại cố định 4P 4000A 65kA với Trip
ET2I Schneider EVS40H4MF20

Trong thế giới thiết bị điện công nghiệp hiện đại, việc bảo vệ hệ
thống điện một cách hiệu quả và an toàn là yếu tố quan trọng hàng đầu.
🔌 Máy cắt không khí ACB Schneider EasyPact
EVS40H4MF20 là một giải pháp vượt trội cho các hệ thống điện
hạ thế có dòng định mức cao, đáp ứng những tiêu chuẩn khắt khe nhất về an
toàn và hiệu suất. Hãy cùng tìm hiểu chi tiết về sản phẩm ưu việt này nhé!
💡

1. Tổng quan về Máy cắt ACB Schneider EasyPact EVS40H4MF20
🌟

Máy cắt không khí ACB Schneider EasyPact
EVS40H4MF20 là thiết bị đóng cắt hạ thế cao cấp thuộc dòng sản
phẩm EasyPact EVS của Schneider Electric. Thiết bị được thiết kế với công
nghệ tiên tiến, mang đến khả năng bảo vệ tối ưu cho hệ thống điện công nghiệp
và thương mại.

Với khả năng chịu dòng ngắn mạch lên đến 65kA, máy cắt này là lựa
chọn hoàn hảo cho các ứng dụng đòi hỏi độ tin cậy cao và khả năng bảo vệ mạnh
mẽ. 💪

2. Thông số kỹ thuật chi tiết của EVS40H4MF20 ⚙️


• Mã sản
  phẩm: EVS40H4MF20



• Loại: Máy cắt không khí loại cố
  định (Fixed)



• Số
  cực: 4P (4 cực)



• Dòng điện
  định mức: 4000A



• Khả năng
  cắt ngắn mạch: 65kA @440VAC



• Điện áp
  định mức [Ue]: 690VAC



• Điện áp
  cách điện định mức [Ui]: 1000VAC



• Bảo
  vệ: Trip System ET2I



• Tiêu
  chuẩn: IEC 60947-2, IEC 60364-8-1



• Kích
  thước: 352 x 537 x 297 mm (Cao x Rộng x Sâu)



• Trọng
  lượng: Khoảng 80kg



• Icu = Ics
  = Icw @1s

3. Đặc điểm nổi bật của Máy cắt ACB EasyPact EVS40H4MF20
🌈

3.1 Thiết kế thông minh và linh hoạt

EVS40H4MF20 được thiết kế với khung đơn từ 800A đến 4000A, với các
đường cắt cửa giống hệt nhau. Thiết bị phù hợp cho kết nối đầu cực với bước
cực đơn 115mm. 🔍

Một trong những ưu điểm vượt trội của sản phẩm này là
khả năng chuyển đổi hướng đầu cực từ ngang sang dọc và ngược
lại, mang đến sự linh hoạt tối đa trong quá trình lắp đặt và
sử dụng.



“Máy cắt không khí
ACB Schneider EasyPact EVS40H4MF20 là thiết bị bảo vệ ngắn mạch và quá dòng
độc lập với nguồn bên ngoài, đảm bảo tính bảo vệ liên tục cho hệ thống điện
của bạn.”

3.2 Hệ thống bảo vệ toàn diện với Trip Unit ET2I

Với Trip Unit ET2I tiên tiến, EVS40H4MF20 cung cấp các chức năng
bảo vệ quan trọng sau:


1. Bảo vệ
   quá tải (Long-time protection): Bảo vệ cáp điện và hệ thống
   khỏi dòng quá tải, với bộ nhớ nhiệt đảm bảo theo dõi liên tục trước và sau
   khi cắt.



2. Bảo vệ
   ngắn mạch (Short-time protection): Bảo vệ hệ thống phân phối
   chống lại ngắn mạch trở kháng.



3. Bảo vệ
   tức thời (Instantaneous protection): Phản ứng nhanh với ngắn
   mạch nghiêm trọng, với thời gian trễ cố định 20ms.



4. Chức năng
   chỉ thị độc lập: Hoạt động độc lập với nguồn điều khiển, đảm
   bảo độ tin cậy cao.

Người dùng có thể lựa chọn cài đặt bằng tay hoặc tự động, với khả
năng đáp ứng nhanh đối với các sự cố quá tải. 🚀

3.3 Lắp đặt dễ dàng và an toàn

EVS40H4MF20 được thiết kế để gắn trực tiếp vào khung
mà không cần khoan bất kỳ lỗ nào, giúp tiết kiệm thời gian và
công sức trong quá trình lắp đặt.

Các phụ kiện được trang bị phía trước như cuộn dây đóng và nhả
shunt nhả dưới điện áp cho phạm vi hoàn chỉnh, đảm bảo sự thuận tiện tối đa
cho người dùng. Ngoài ra, máy cắt còn hỗ trợ chuyển đổi từ hoạt động bằng tay
sang hoạt động bằng điện một cách dễ dàng. 🔄

4. Ứng dụng của Máy cắt ACB Schneider EVS40H4MF20
🏭

Với thông số kỹ thuật ấn tượng cùng đặc tính bảo vệ toàn diện,
EVS40H4MF20 là lựa chọn lý tưởng cho nhiều ứng dụng khác
nhau:


• Hệ thống
  phân phối điện công nghiệp: Bảo vệ các thiết bị và máy móc
  công nghiệp khỏi quá tải và ngắn mạch.



• Tòa nhà
  thương mại và cao tầng: Đảm bảo an toàn điện cho các hệ thống
  điện phức tạp.



• Trung tâm
  dữ liệu: Bảo vệ thiết bị IT quan trọng và đảm bảo hoạt động
  liên tục.



• Bệnh viện
  và cơ sở y tế: Duy trì nguồn điện ổn định cho các thiết bị y
  tế quan trọng.



• Nhà máy
  sản xuất: Đảm bảo an toàn cho dây chuyền sản xuất và giảm
  thiểu thời gian ngừng hoạt động.

5. So sánh EVS40H4MF20 với các dòng sản phẩm tương tự
📊





















































































Thông số	EVS40H4MF20	EVS32H4MF20	MVS40H4MF2L
Dòng điện định mức	4000A	3200A	4000A
Khả năng cắt ngắn mạch	65kA	65kA	65kA
Số cực	4P	4P	4P
Loại Trip Unit	ET2I	ET2I	Kiểu H
Kích thước (mm)	352 x 537 x 297	352 x 537 x 297	Tương tự
Trọng lượng (kg)	80	60-80	Tương tự

Qua bảng so sánh, chúng ta có thể thấy EVS40H4MF20 vượt trội về
công suất định mức so với EVS32H4MF20, trong khi vẫn giữ được những đặc tính
ưu việt của dòng EasyPact EVS. 📈

6. Hướng dẫn lựa chọn và sử dụng ACB Schneider EVS40H4MF20
🛠️

6.1 Khi nào nên lựa chọn EVS40H4MF20?

Bạn nên lựa chọn máy cắt EVS40H4MF20 trong các trường hợp
sau:


• Hệ thống điện yêu cầu
  dòng định mức cao (4000A)



• Cần khả năng chịu ngắn
  mạch lớn (65kA)



• Yêu cầu bảo vệ 4 pha
  đầy đủ



• Cần tích hợp Trip Unit
  thông minh với các chức năng bảo vệ toàn diện



• Không gian lắp đặt giới
  hạn cần thiết bị cố định (Fixed type)

6.2 Những lưu ý khi lắp đặt và vận hành

Để đảm bảo EVS40H4MF20 hoạt động hiệu quả và an toàn, bạn cần lưu
ý các điểm sau:


1. Nhiệt độ
   môi trường: Thiết bị hoạt động tốt nhất trong điều kiện nhiệt
   độ từ -5°C đến +60°C.



2. Lắp
   đặt: Đảm bảo bề mặt lắp đặt phẳng với dung sai không quá
   2mm.



3. Kết nối
   điện: Tuân thủ các khuyến nghị về kết nối thanh cái hoặc cáp,
   đặc biệt chú ý đến mômen xoắn siết chặt.



4. Không
   gian tối thiểu: Đảm bảo khoảng cách an toàn xung quanh thiết
   bị, đặc biệt là phía trên để có thể tháo buồng dập hồ quang khi
   cần.



5. Kiểm tra
   định kỳ: Thực hiện bảo dưỡng và kiểm tra định kỳ theo khuyến
   cáo của nhà sản xuất.

7. Câu hỏi thường gặp về Máy cắt ACB EVS40H4MF20
❓

7.1 ACB EVS40H4MF20 có thể sử dụng cho hệ thống điện dân dụng
không?

EVS40H4MF20 với dòng định mức 4000A được thiết kế chủ yếu cho các
ứng dụng công nghiệp và thương mại lớn. Đối với hệ thống điện dân dụng, dòng
điện định mức này quá lớn và không phù hợp về mặt kinh tế. Hãy cân nhắc các
dòng máy cắt có dòng định mức thấp hơn cho ứng dụng dân dụng.

7.2 Sự khác biệt giữa loại cố định (Fixed) và loại rút được
(Draw-out) là gì?

EVS40H4MF20 là loại cố định (Fixed), nghĩa là thiết bị được lắp
đặt cố định vào tủ điện. Trong khi đó, loại rút được (Draw-out) cho phép tháo
rời máy cắt ra khỏi tủ điện một cách dễ dàng để bảo trì hoặc thay thế mà
không cần ngắt toàn bộ hệ thống. Tuy nhiên, loại rút được thường có giá thành
cao hơn.

7.3 Trip Unit ET2I cung cấp những chức năng bảo vệ
nào?

Trip Unit ET2I cung cấp các chức năng bảo vệ sau:


• Bảo vệ quá tải
  (Long-time protection – L)



• Bảo vệ ngắn mạch với
  thời gian trễ (Short-time protection – S)



• Bảo vệ ngắn mạch tức
  thời (Instantaneous protection – I)



• Bộ nhớ nhiệt cho phép
  theo dõi tình trạng nhiệt của cáp trước và sau khi cắt

7.4 Làm thế nào để thiết lập và điều chỉnh các ngưỡng bảo vệ trên
EVS40H4MF20?

Các ngưỡng bảo vệ trên EVS40H4MF20 được điều chỉnh bằng các đĩa
điều chỉnh trên mặt Trip Unit. Người dùng có thể điều chỉnh:


• Ngưỡng dòng quá tải (Ir
  = In x 0.4 đến 1)



• Thời gian trễ quá tải
  (tr = 0.5s đến 24s)



• Ngưỡng dòng ngắn mạch
  (Isd = Ir x 1.5 đến 10)



• Thời gian trễ ngắn mạch
  (tsd = 0 đến 0.4s)



• Ngưỡng dòng tức thời
  (Ii = In x 2 đến 15 hoặc OFF)

7.5 Tuổi thọ của máy cắt ACB EVS40H4MF20 là bao
lâu?

Với bảo dưỡng đúng cách, EVS40H4MF20 có tuổi thọ cơ khí lên đến
20,000 chu kỳ đóng/cắt với bảo dưỡng và 10,000 chu kỳ không cần bảo dưỡng. Về
mặt điện, thiết bị có thể thực hiện khoảng 5,000 chu kỳ ở 440V và 2,500 chu
kỳ ở 690V mà không cần bảo dưỡng.

8. Kết luận và đánh giá tổng quan 🏆

Máy cắt ACB Schneider EasyPact
EVS40H4MF20 là một thiết bị đóng cắt hạ thế cao cấp với nhiều
ưu điểm vượt trội như dòng định mức cao 4000A, khả năng chịu ngắn mạch lên
đến 65kA, và hệ thống bảo vệ toàn diện với Trip Unit ET2I.

Sản phẩm đáp ứng các tiêu chuẩn quốc tế IEC 60947-2 và IEC
60364-8-1, mang đến sự an toàn và độ tin cậy cao cho hệ thống điện công
nghiệp và thương mại. Với thiết kế thông minh và linh hoạt, EVS40H4MF20 dễ
dàng lắp đặt và vận hành, giúp tiết kiệm thời gian và chi phí trong quá trình
sử dụng.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ điện hiệu quả cho hệ
thống có dòng định mức cao, Máy cắt ACB Schneider EasyPact
EVS40H4MF20 chính là lựa chọn hàng đầu đáng cân nhắc!
⭐⭐⭐⭐⭐

Để được tư vấn chi tiết và báo giá tốt nhất, vui lòng liên hệ với
chúng tôi:
