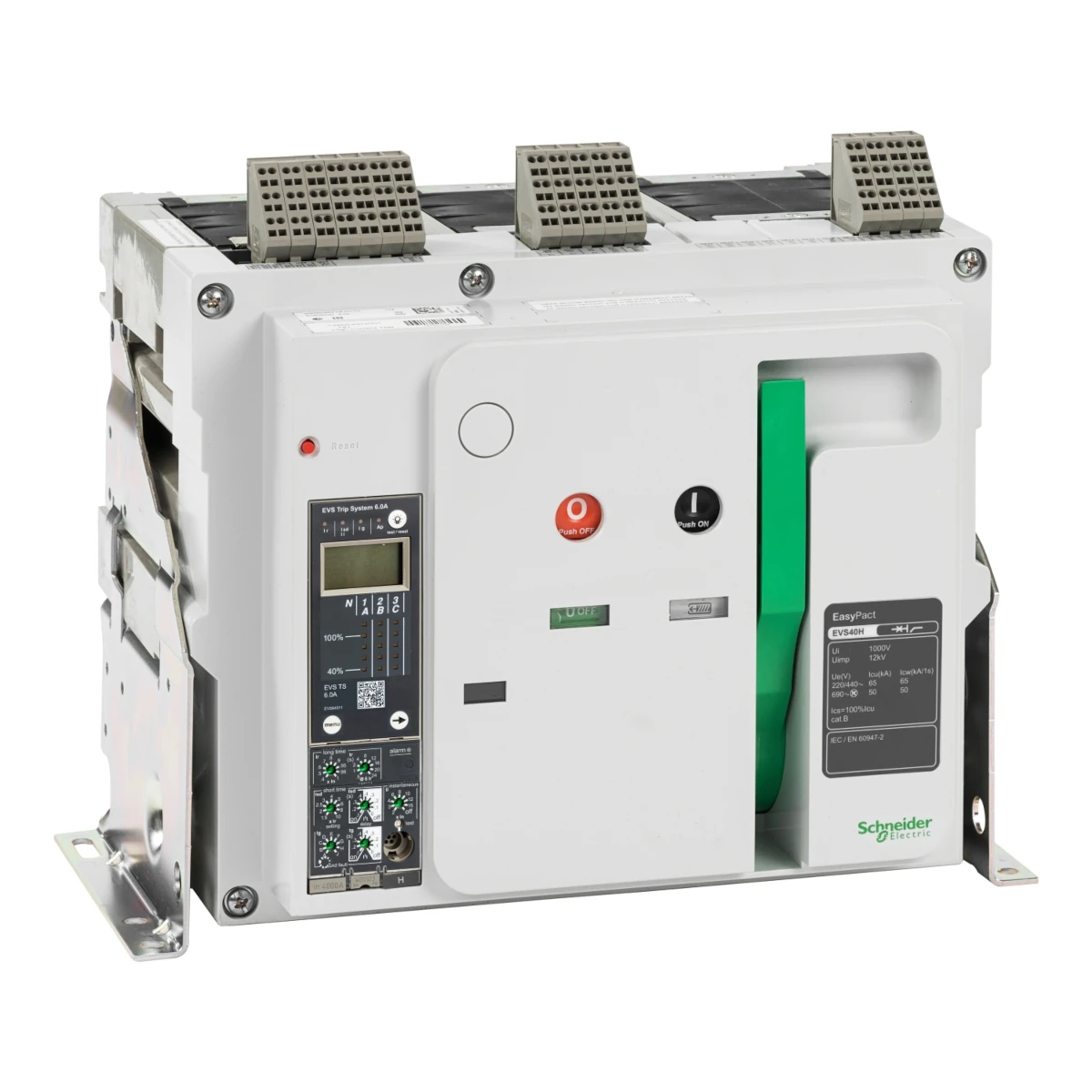

Máy cắt ACB EasyPact EVS loại cố định 3P 3200A 65kA với Trip ET2I Schneider EVS32H3MF20

Máy cắt ACB EasyPact EVS loại
cố định 3P 3200A 65kA với Trip ET2I Schneider EVS32H3MF20: Thông số và ứng
dụng chi tiết 🔌⚡

Giới thiệu về Máy cắt ACB Schneider EasyPact EVS 🧐
Trong thế giới thiết bị điện công nghiệp, máy cắt không khí (ACB) đóng vai
trò quan trọng trong việc bảo vệ hệ thống điện. Hôm nay, chúng ta sẽ tìm hiểu
chi tiết về model EVS32H3MF20 thuộc dòng EasyPact EVS của Schneider Electric
– một sản phẩm đang được nhiều kỹ sư điện và chủ doanh nghiệp tin dùng.
Máy cắt ACB EasyPact EVS loại cố định 3P 3200A 65kA với Trip ET2I là giải
pháp bảo vệ điện đáng tin cậy cho các hệ thống phân phối điện công nghiệp và
thương mại quy mô lớn. Thiết bị này không chỉ mang đến khả năng ngắt mạch
hiệu quả mà còn đảm bảo an toàn tối đa cho hệ thống điện của bạn.
Tổng quan về sản phẩm EVS32H3MF20 📋
Máy cắt ACB Schneider EVS32H3MF20 là thiết bị đóng cắt và bảo vệ điện thuộc
dòng EasyPact EVS với nhiều đặc điểm nổi bật:

Model: EVS32H3MF20
Loại: Máy cắt không khí (ACB), loại cố định
Dòng sản phẩm: EasyPact EVS
Số cực: 3 (3P)
Dòng điện định mức (In): 3200A
Khả năng ngắt tối đa (Icu): 65kA tại 440VAC
Điện áp hoạt động định mức (Ue): 690VAC
Điện áp cách điện định mức (Ui): 1000VAC
Bộ trip: Trip điện tử ET2I, có thể điều chỉnh từ 0.4 đến 1 x In
Hình thức lắp đặt: Loại cố định (fixed mounting)
Kích thước (CxRxS): 352 x 422 x 297 mm
Trọng lượng: 60 kg

Đặc điểm nổi bật của ACB Schneider EasyPact EVS 🌟
1. Hệ thống Trip điện tử tiên tiến 🔄
Máy cắt ACB EasyPact EVS được trang bị bộ trip điện tử ET2I với các tính
năng bảo vệ toàn diện:

Bảo vệ quá tải với bộ nhớ nhiệt
Bảo vệ ngắn mạch nhanh chóng và chính xác
Bảo vệ chạm đất đảm bảo an toàn tối đa cho hệ thống
Có thể điều chỉnh từ 0.4 đến 1 lần dòng điện định mức

2. Khả năng ngắt mạch vượt trội 💪
Icu = Ics = Icw (1s) = 65kA tại 440V AC
Với khả năng ngắt dòng đến 65kA tại 440VAC, máy cắt EVS32H3MF20 đảm bảo
tính chọn lọc cao và độ tin cậy tuyệt đối trong mọi điều kiện hoạt động. Đây
là thông số quan trọng khi thiết kế hệ thống điện có yêu cầu khắt khe về bảo
vệ.
3. Thiết kế đồng nhất và tiện lợi 🛠️

Kích thước đồng nhất cho các dòng từ 800A đến 4000A
Khoét cửa tủ điện đồng nhất giúp dễ dàng tích hợp vào tủ điện
Bước đấu nối: Phù hợp với đầu nối có bước cực đơn 115mm
Hướng đấu nối: Có thể chuyển đổi giữa ngang và dọc

4. Phụ kiện và tính năng an toàn 🔒

Phụ kiện lắp mặt trước (như bộ nhả điện áp thấp, bộ nhả shunt, cuộn
đóng)
Màn chắn an toàn tích hợp và các khóa liên động
Tín hiệu tiếp điểm “Sẵn sàng đóng” đảm bảo tuân thủ an toàn
Hoạt động ổn định ở nhiệt độ dưới 40°C và độ ẩm lên đến 95%

Bảng thông số chi tiết 📊
Thông sốĐặc điểm kỹ thuậtModelEVS32H3MF20Dòng điện định mức (In)3200ASố
cực3PKhả năng ngắt (Icu)65kA @ 440VACĐiện áp định mức (Ue)690VACĐiện áp cách
điện (Ui)1000VACBộ tripET2I Điện tử (0.4–1 x In)Kiểu lắp đặtCố địnhKích thước
(mm)352 x 422 x 297Trọng lượng60 kg
Ứng dụng của máy cắt ACB EasyPact EVS 🏭
Máy cắt ACB Schneider EVS32H3MF20 được thiết kế đặc biệt cho các ứng
dụng:

Bảo vệ mạch điện công suất lớn và các tải kết nối trong hệ thống phân phối
điện hạ áp
Phù hợp cho các dự án công nghiệp, thương mại và cơ sở hạ tầng đòi hỏi tính
tin cậy và chọn lọc cao
Trạm biến áp công nghiệp đòi hỏi độ ổn định và an toàn cao
Hệ thống phân phối điện cho tòa nhà cao tầng và khu thương mại
Nhà máy sản xuất với nhu cầu điện năng lớn và yêu cầu bảo vệ chính
xác

Tiêu chuẩn và Chứng nhận 📜
ACB Schneider EVS32H3MF20 tuân thủ nghiêm ngặt các tiêu chuẩn:

“Thiết bị được sản xuất tuân theo tiêu chuẩn IEC 60947-2 cho máy cắt
điện, đảm bảo chất lượng và độ tin cậy cao trong quá trình vận
hành.”

So sánh với các dòng máy cắt khác 🔍
Để giúp bạn có cái nhìn toàn diện, dưới đây là bảng so sánh giữa ACB
EasyPact EVS và các dòng máy cắt khác trên thị trường:
Tính năngACB EasyPact EVSACB Thông thườngMCCB công suất lớnDòng điện định
mứcĐến 4000AĐến 6300AĐến 1600AKhả năng ngắt65kA50-150kA35-85kABộ tripĐiện tử,
điều chỉnh đượcĐiện tử/Cơ khíChủ yếu cơ khíTính linh hoạtCaoCaoTrung bìnhChi
phí đầu tưTrung bìnhCaoThấpKhông gian lắp đặtNhỏ gọnLớnNhỏ
Cách lựa chọn máy cắt ACB phù hợp cho hệ thống của bạn 💡
Khi lựa chọn máy cắt ACB cho hệ thống điện, bạn cần quan tâm đến các yếu tố
sau:

Dòng điện định mức: Phải phù hợp với tải của hệ thống
Khả năng ngắt: Tính toán dựa trên dòng ngắn mạch tại điểm lắp đặt
Số cực: Tùy thuộc vào hệ thống 3 pha hay 1 pha
Loại trip: Lựa chọn dựa trên yêu cầu bảo vệ cụ thể
Hình thức lắp đặt: Fixed (cố định) hay Drawout (rút ra)

Lời khuyên từ chuyên gia: “Nên chọn máy cắt có khả năng ngắt cao hơn
ít nhất 20% so với dòng ngắn mạch tính toán để đảm bảo độ an toàn cho hệ
thống.”

Hướng dẫn lắp đặt và vận hành 🔧
Các bước lắp đặt cơ bản:

Chuẩn bị không gian lắp đặt trong tủ điện theo kích thước 352 x 422 x 297
mm
Kiểm tra thông số trên máy cắt trước khi lắp đặt
Đấu nối dây dẫn theo sơ đồ và đảm bảo đúng moment siết
Cài đặt bộ trip theo yêu cầu bảo vệ của hệ thống
Kiểm tra vận hành trước khi đưa vào sử dụng

Câu hỏi thường gặp về ACB Schneider EVS32H3MF20 ❓
1. Máy cắt ACB khác gì so với MCCB?
Máy cắt ACB (Air Circuit Breaker) có dòng điện định mức cao hơn (từ 630A
đến 6300A), trong khi MCCB (Molded Case Circuit Breaker) thường có dòng định
mức thấp hơn (đến 1600A). ACB còn có khả năng tùy chỉnh cao hơn và nhiều tính
năng bảo vệ nâng cao.
2. Tại sao nên chọn loại fixed thay vì drawout?
Loại fixed (cố định) có giá thành thấp hơn và phù hợp với các vị trí không
yêu cầu bảo trì thường xuyên. Tuy nhiên, loại drawout (rút ra) thuận tiện hơn
cho việc bảo trì và thay thế nhanh chóng.
3. Bộ trip ET2I có những chức năng bảo vệ nào?
Bộ trip ET2I cung cấp các chức năng bảo vệ:

Bảo vệ quá tải (thermal overload)
Bảo vệ ngắn mạch thời gian ngắn (short-time short circuit)
Bảo vệ ngắn mạch tức thời (instantaneous short circuit)
Bảo vệ chạm đất (earth fault)

4. Tuổi thọ trung bình của máy cắt ACB là bao lâu?
Với điều kiện sử dụng và bảo trì đúng cách, ACB Schneider EasyPact EVS có
tuổi thọ cơ khí từ 10.000 đến 20.000 lần đóng-ngắt và tuổi thọ điện khoảng
5.000 đến 8.000 lần ngắt tại dòng định mức.
Các tính năng bổ sung đáng chú ý 🌈
Hệ thống giám sát và kết nối
Máy cắt ACB Schneider EasyPact EVS có thể tích hợp với các hệ thống giám
sát và quản lý năng lượng thông qua:

Modbus RTU/TCP cho phép kết nối với hệ thống BMS
Phụ kiện truyền thông giúp theo dõi từ xa các thông số hoạt động
Cảnh báo sớm về tình trạng bất thường của hệ thống

Phân tích kinh tế
Đầu tư vào ACB Schneider EVS32H3MF20 mang lại nhiều lợi ích kinh tế:

Giảm thời gian ngừng hoạt động nhờ khả năng bảo vệ chính xác
Tiết kiệm chi phí bảo trì với thiết kế bền bỉ và đáng tin cậy
Tối ưu hóa không gian lắp đặt nhờ thiết kế nhỏ gọn

Kết luận 🎯
Máy cắt ACB EasyPact EVS loại cố định 3P 3200A 65kA với Trip ET2I Schneider
EVS32H3MF20 là giải pháp bảo vệ điện toàn diện và đáng tin cậy cho các hệ
thống phân phối điện công nghiệp. Với khả năng ngắt cao, tính năng bảo vệ đa
dạng và thiết kế tiện lợi, sản phẩm này đáp ứng tốt các yêu cầu khắt khe của
các kỹ sư điện và chủ doanh nghiệp.
Hãy liên hệ với Thiết bị
điện VIKI để được tư vấn chi tiết về sản phẩm này cũng như các giải
pháp điện khác phù hợp với nhu cầu của bạn.
