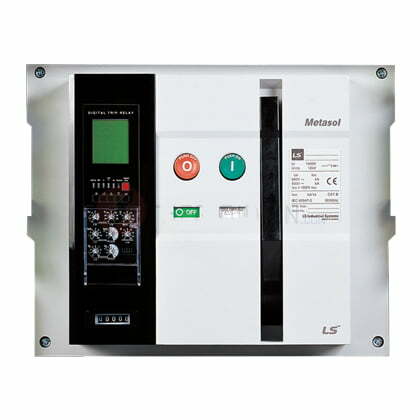

Máy cắt ACB AS-20E4-20H AH6 4P 2000A 85kA loại cố định LS

Máy cắt ACB AS-20E4-20H AH6
4P 2000A 85kA loại cố định LS: Giải pháp bảo vệ điện hiệu quả cho hệ thống
công nghiệp 🔌⚡

📋 Mục lục


• Giới thiệu về máy cắt ACB
  LS



• Thông số kỹ thuật chi
  tiết



• Tính năng nổi bật của ACB
  AS-20E4-20H



• Ứng dụng trong hệ thống điện công
  nghiệp



• Cách lựa chọn máy cắt ACB phù
  hợp



• Hướng dẫn lắp đặt và bảo
  trì



• So sánh với các model khác



• Kết luận

1. Giới thiệu về máy cắt ACB LS
🔍

Máy cắt không khí (ACB – Air Circuit
Breaker) đóng vai trò quan trọng trong việc bảo vệ hệ thống
điện khỏi những sự cố nguy hiểm như quá tải và ngắn mạch. Trong số các thiết
bị đóng cắt trên thị trường hiện nay, ACB AS-20E4-20H AH6 4P
2000A 85kA loại cố định của hãng LS Industrial Systems (Hàn
Quốc) nổi bật như một giải pháp đáng tin cậy dành cho các hệ thống điện công
nghiệp lớn.

Là một phần của dòng sản phẩm Metasol nổi tiếng, thiết bị này được
thiết kế để cung cấp khả năng bảo vệ tối ưu với dòng điện định mức cao lên
đến 2000A và khả năng ngắt dòng ngắn mạch lên tới 85kA. Đây là thông số ấn
tượng, đặc biệt phù hợp cho các ứng dụng công nghiệp quy mô lớn đòi hỏi độ
tin cậy cao.

“Trong môi trường công nghiệp hiện đại, việc lựa chọn thiết
bị đóng cắt không chỉ là vấn đề kỹ thuật mà còn là yếu tố quyết định đến sự
an toàn và liên tục của toàn bộ quy trình sản xuất.”

2. Thông số kỹ thuật chi tiết
của ACB AS-20E4-20H AH6 4P 2000A 85kA ⚙️

Để hiểu rõ hơn về khả năng và ứng dụng của máy cắt
ACB AS-20E4-20H AH6, chúng ta cần phân tích chi tiết các thông
số kỹ thuật quan trọng:


• Nhà sản
  xuất: LS Industrial Systems, Hàn Quốc



• Model:
  AS-20E4-20H AH6 (còn được tham chiếu là AG6/AH6)



• Loại: Cố định
  (non-drawout)



• Số
  cực: 4P (bốn cực)



• Dòng điện
  định mức: 2000 Ampere



• Khả năng
  ngắt dòng ngắn mạch: 85 kiloampere (kA)



• Điện áp
  định mức: Phù hợp cho hệ thống 220/230/380/415V
  AC



• Tiêu
  chuẩn tuân thủ: IEC 60947-2, EN 60947-2, JIS C 8201-2, GB
  14048.2 (CCC)



• Kích
  thước: Khoảng 300 x 493 x 295 mm



• Trọng
  lượng: Khoảng 55 kg

Với khả năng chịu dòng điện định mức lên đến
2000A và khả năng ngắt dòng ngắn mạch đạt
85kA, thiết bị này đáp ứng tốt nhu cầu bảo vệ
cho các hệ thống điện công suất lớn. Đặc biệt, cấu hình 4 cực (4P) cho phép
bảo vệ cả đường trung tính, đảm bảo an toàn tối đa cho hệ
thống.

3. Tính năng nổi bật của ACB AS-20E4-20H
🌟

Không chỉ sở hữu thông số kỹ thuật ấn tượng, máy cắt
ACB AS-20E4-20H AH6 còn nổi bật với nhiều tính năng bảo vệ
tiên tiến:

3.1 Các chức năng bảo vệ đa dạng

ACB LS tích hợp các chức năng bảo vệ thông qua rơle
bảo vệ quá dòng (OCR – Over Current Relay) với các
loại:


• Bảo vệ
  quá tải (L): Ngăn chặn dòng điện vượt quá giá trị định mức
  trong thời gian kéo dài



• Bảo vệ
  ngắn mạch tức thời (I): Phản ứng ngay lập tức khi phát hiện
  dòng điện ngắn mạch cao



• Bảo vệ
  ngắn mạch có trễ (S): Cho phép điều chỉnh thời gian ngắt để
  phối hợp với các thiết bị bảo vệ khác



• Bảo vệ
  chạm đất (G): Phát hiện và ngắt khi có dòng rò xuống đất vượt
  ngưỡng an toàn

3.2 Phụ kiện và tùy chọn mở rộng

Thiết bị được hỗ trợ bởi nhiều phụ kiện tiện ích:


• Cuộn bảo
  vệ điện áp thấp (UVT)



• Cuộn ngắt
  shunt



• Cuộn
  đóng



• Khóa liên
  động cơ khí



• Vách ngăn
  pha



• Tiếp điểm
  phụ để giám sát trạng thái

Đặc biệt, thiết bị đóng
cắt này còn tích hợp giao diện dễ sử dụng với bảng điều khiển trực
quan, giúp người dùng có thể dễ dàng theo dõi và điều chỉnh các thông số hoạt
động.

4. Ứng dụng trong hệ thống điện công
nghiệp 🏭

Máy cắt ACB AS-20E4-20H AH6 được
thiết kế để ứng dụng trong nhiều môi trường công nghiệp đa
dạng:

4.1 Các lĩnh vực ứng dụng chính


• Nhà máy
  sản xuất: Bảo vệ đường dây cấp nguồn chính cho dây chuyền sản
  xuất



• Tòa nhà
  thương mại cao tầng: Làm thiết bị bảo vệ chính cho hệ thống
  phân phối điện



• Trung tâm
  dữ liệu: Đảm bảo nguồn điện liên tục và ổn định cho hệ thống
  CNTT



• Bệnh
  viện: Bảo vệ hệ thống điện quan trọng trong các khu vực cần độ
  tin cậy cao



• Trạm biến
  áp: Bảo vệ đường dây hạ thế từ máy biến áp

Với khả năng làm việc trong tủ
điện công nghiệp, ACB này trở thành giải pháp lý tưởng cho việc bảo
vệ và điều khiển các mạch điện công suất lớn, đặc biệt trong các môi trường
cần đảm bảo an toàn cao.

5. Cách lựa chọn máy cắt ACB phù hợp
với nhu cầu 🤔

Việc lựa chọn đúng loại máy cắt ACB
phù hợp với hệ thống điện đóng vai trò quan trọng trong việc đảm bảo an toàn
và hiệu quả hoạt động. Dưới đây là các tiêu chí cần xem xét:

5.1 Tiêu chí lựa chọn


1. Xác định
   dòng điện định mức: Cần đánh giá chính xác tải thực tế của hệ
   thống để chọn dòng điện định mức phù hợp



2. Đánh giá
   dòng ngắn mạch: Tính toán dòng ngắn mạch tối đa có thể xảy ra
   tại điểm lắp đặt



3. Số
   cực: Lựa chọn giữa 3P (ba pha) và 4P (ba pha + trung
   tính)



4. Loại lắp
   đặt: Cố định hoặc rút được (fixed hoặc
   drawout)



5. Chức năng
   bảo vệ: Xác định các tính năng bảo vệ cần thiết

Với ACB AS-20E4-20H AH6 4P 2000A
85kA, sản phẩm phù hợp với những hệ thống đòi hỏi dòng điện
định mức cao (2000A) và có nguy cơ ngắn mạch lớn (lên đến 85kA). Mẫu cố định
này phù hợp với các vị trí lắp đặt ổn định, ít yêu cầu bảo trì thường
xuyên.

6. Hướng dẫn lắp đặt và bảo trì
máy cắt ACB 🔧

Lắp đặt và bảo trì đúng cách là yếu tố quyết định đến tuổi thọ và
hiệu suất hoạt động của máy cắt
ACB.

6.1 Quy trình lắp đặt


1. Chuẩn bị
   vị trí lắp đặt: Đảm bảo không gian lắp đặt phù hợp, thông
   thoáng



2. Kiểm tra
   thiết bị: Xác nhận thiết bị còn nguyên vẹn, không có hư
   hỏng



3. Lắp đặt
   vào tủ điện: Tuân thủ hướng dẫn của nhà sản xuất về khoảng
   cách an toàn



4. Đấu nối dây
   điện: Sử dụng dây điện đúng
   tiết diện và đảm bảo kết nối chắc chắn



5. Cài đặt
   thông số: Thiết lập các giá trị ngưỡng bảo vệ phù
   hợp



6. Kiểm tra
   vận hành: Thực hiện các bài kiểm tra chức năng trước khi đưa
   vào sử dụng

6.2 Bảo trì định kỳ

Để đảm bảo thiết bị hoạt động ổn định và kéo dài tuổi thọ, cần
thực hiện bảo trì định kỳ:


• Kiểm tra
  trực quan: 6 tháng/lần



• Kiểm tra
  tiếp xúc chính: 12 tháng/lần



• Kiểm tra
  hệ thống cơ khí: 12 tháng/lần



• Kiểm tra
  rơle bảo vệ: 24 tháng/lần



• Thử
  nghiệm ngắt: 36 tháng/lần

7. So sánh ACB AS-20E4-20H với các thiết
bị đóng cắt khác 📊

Máy cắt ACB AS-20E4-20H AH6 nên được so
sánh với các loại thiết bị đóng cắt khác để hiểu rõ ưu điểm và phạm vi ứng
dụng phù hợp:

7.1 ACB vs. MCCB

So với MCCB (Molded Case Circuit
Breaker), máy cắt ACB có những ưu điểm:


• Dòng điện
  cao hơn: ACB cho phép dòng điện lên đến 6300A, trong khi MCCB
  thường chỉ đến 1600A



• Khả năng
  ngắt mạch cao hơn: ACB có thể đạt tới 150kA



• Chức năng
  bảo vệ đa dạng hơn: ACB có thể tích hợp nhiều chức năng phức
  tạp



• Khả năng
  điều chỉnh: ACB cho phép điều chỉnh chi tiết các thông số bảo
  vệ

7.2 ACB cố định vs. ACB rút được

So với loại rút được (drawout), mẫu ACB cố
định như AS-20E4-20H có:


• Ưu
  điểm: Giá thành thấp hơn, cấu trúc đơn giản hơn, ít lỗi cơ
  khí



• Nhược
  điểm: Khó khăn hơn trong việc bảo trì, thay thế khi cần
  thiết

Để lựa chọn thiết bị đóng cắt phù hợp, có thể tham khảo các sản
phẩm công tắc
ổ cắm và phích
cắm ổ cắm công nghiệp cho các ứng dụng quy mô nhỏ
hơn.

8. Kết luận và khuyến nghị
📝

Máy cắt ACB AS-20E4-20H AH6 4P 2000A 85kA loại cố
định của LS Industrial Systems là thiết bị đóng cắt cao cấp,
phù hợp với các hệ thống điện công nghiệp quy mô lớn đòi hỏi độ tin cậy cao.
Với dòng điện định mức 2000A và khả năng ngắt ngắn mạch lên đến 85kA, thiết
bị này đáp ứng tốt các yêu cầu khắt khe của các ứng dụng công nghiệp hiện
đại.

Những ưu điểm nổi bật của sản phẩm bao gồm:


• Khả năng bảo vệ đa dạng
  thông qua rơle bảo vệ tiên tiến



• Thiết kế bền bỉ từ nhà
  sản xuất uy tín



• Tuân thủ các tiêu chuẩn
  quốc tế về an toàn



• Phù hợp với nhiều môi
  trường công nghiệp khác nhau

Để tối ưu hóa hiệu suất và tuổi thọ của thiết bị, người dùng
nên:


1. Lựa chọn thiết bị phù
   hợp với nhu cầu thực tế



2. Tuân thủ hướng dẫn lắp
   đặt của nhà sản xuất



3. Thực hiện bảo trì định
   kỳ theo khuyến nghị



4. Sử dụng các phụ kiện
   chính hãng khi cần thay thế

Đối với hệ thống chiếu sáng, bạn có thể tham khảo các sản phẩm
đèn LED và
đèn trang trí
để hoàn thiện giải pháp điện cho công trình của mình.
