Khối Tiếp Điểm
Phụ Gắn Ở Mặt Trước 2NO / 2NC Schneider LAEN22: Hướng Dẫn Toàn
Diện

Bạn đang tìm kiếm giải pháp để mở rộng khả năng điều khiển và giám
sát cho hệ thống contactor? 🤔 Khối tiếp điểm phụ
Schneider LAEN22 có thể là câu trả lời hoàn hảo cho nhu cầu
của bạn. Trong bài viết hôm nay, chúng ta sẽ khám phá chi tiết về sản phẩm
thiết yếu này và tại sao nó lại được nhiều kỹ sư điện và chuyên gia tự động
hóa tin dùng.

1. Tổng Quan Về Khối Tiếp Điểm Phụ Schneider LAEN22 📋

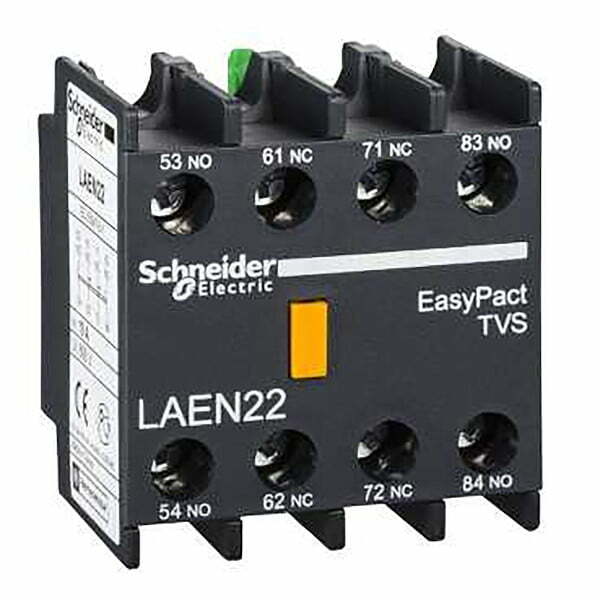

Khối tiếp điểm phụ LAEN22 là thiết bị
được thiết kế đặc biệt để gắn ở mặt trước của contactor
EasyPact TVS LC1E. Với cấu hình 2NO (thường mở)
và 2NC (thường đóng), thiết bị này mang đến khả năng mở rộng
đáng kể cho hệ thống điều khiển của bạn.

“Trong hệ thống tự động hóa công nghiệp hiện đại, khả năng mở
rộng và tích hợp là yếu tố then chốt. LAEN22 đáp ứng xuất sắc nhu cầu này với
thiết kế linh hoạt và đáng tin cậy.” – Chuyên gia điện công
nghiệp

Thiết bị này không chỉ đơn thuần là một phụ kiện mà còn là giải
pháp toàn diện cho các ứng dụng về báo hiệu và an toàn, với các tiếp điểm
thường đóng được chứng nhận là tiếp điểm gương (mirror
contacts) cho mục đích an toàn.

2. Đặc Điểm Kỹ Thuật Nổi Bật ⚡

LAEN22 sở hữu nhiều thông số kỹ thuật ấn tượng đáp ứng tiêu chuẩn
công nghiệp khắt khe:

• Tương
  thích: Contactor EasyPact TVS LC1E
• Cấu hình
  tiếp điểm: 2 NO + 2 NC tức thời
• Điện áp
  cách điện định mức: 690 V (IEC 60947-5-1)
• Điện áp
  vận hành định mức: ≤ 690 V
• Dòng điện
  nhiệt thông thường: 8 A tại 60°C
• Khả năng
  đóng định mức: 140 A AC
• Khả năng
  chịu dòng điện ngắn hạn: lên đến 140 A trong 100
  ms
• Độ bền cơ
  học: 10 triệu chu kỳ

3. Ưu Điểm Vượt Trội Của LAEN22 🌟

So với các sản phẩm tương tự trên thị trường,
Schneider LAEN22 nổi bật với nhiều ưu
điểm:

4. Hướng Dẫn Lắp Đặt Chi Tiết 🔧

Quy trình lắp đặt LAEN22 vô cùng đơn
giản, phù hợp với cả người mới bắt đầu:

1. Đảm bảo ngắt nguồn điện
   hoàn toàn trước khi thực hiện lắp đặt
2. Định vị vị trí lắp đặt ở
   mặt trước của contactor LC1E
3. Căn chỉnh khối tiếp điểm
   phụ với các chốt dẫn hướng
4. Nhấn nhẹ để khóa thiết
   bị vào vị trí cho đến khi nghe tiếng “click”
5. Kiểm tra độ chắc chắn
   của thiết bị sau khi lắp đặt
6. Kết nối dây dẫn theo sơ
   đồ đấu dây sử dụng đầu nối kiểu kẹp vít

💡 Mẹo hữu ích: Luôn đánh dấu
các đầu dây theo đúng ký hiệu trên thiết bị để tránh nhầm lẫn và dễ dàng bảo
trì sau này.

5. Ứng Dụng Thực Tế Của LAEN22 🏭

Khối tiếp điểm phụ Schneider LAEN22
được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống
  tự động hóa nhà máy: Giám sát trạng thái hoạt động của thiết
  bị
• Mạch điều
  khiển an toàn: Với tiếp điểm gương được chứng
  nhận
• Hệ thống
  HVAC: Điều khiển và giám sát quạt, máy bơm
• Dây chuyền
  sản xuất: Kết hợp với Thiết bị
  điện Công Nghiệp khác để tự động hóa quy trình
• Hệ thống
  báo động: Phát hiện trạng thái bất thường của thiết
  bị

6. So Sánh LAEN22 Với Các Dòng Sản Phẩm Khác
🔍

Để có cái nhìn toàn diện, hãy so sánh LAEN22 với các sản phẩm
tương tự:

7. Các Lưu Ý Khi Sử Dụng LAEN22 ⚠️

Để đảm bảo hiệu suất tối ưu và độ bền của thiết bị, bạn nên lưu
ý:

• Chỉ sử dụng cầu chì GG
  10A để bảo vệ thiết bị
• Duy trì nhiệt độ hoạt
  động trong khoảng -5 đến 55°C
• Kiểm tra định kỳ độ chắc
  chắn của các kết nối
• Tránh môi trường có độ
  ẩm cao hoặc nhiều bụi bẩn
• Kết hợp với Thiết bị đóng
  cắt phù hợp để tăng hiệu quả

8. Câu Hỏi Thường Gặp Về LAEN22 ❓

Câu hỏi 1: LAEN22 có tương thích với tất cả các
contactor không?
Không, LAEN22 được thiết kế đặc biệt để sử dụng với contactor EasyPact TVS
LC1E. Việc lắp đặt với các loại contactor khác có thể không đảm bảo hoạt động
chính xác.

Câu hỏi 2: Làm thế nào để phân biệt tiếp điểm NO và
NC trên LAEN22?
Trên thân thiết bị có đánh dấu rõ ràng với các ký hiệu: tiếp điểm NO
(thường mở) thường được đánh số 13-14 và 23-24, trong khi tiếp điểm NC
(thường đóng) được đánh số 31-32 và 41-42.

Câu hỏi 3: Có thể gắn nhiều khối tiếp điểm phụ cho
một contactor không?
Tùy thuộc vào thiết kế của contactor cụ thể, nhưng thông thường có thể gắn
một khối tiếp điểm phụ ở mặt trước và một khối tiếp điểm phụ ở mặt
bên.

9. Tại Sao Nên Lựa Chọn Sản Phẩm Từ Schneider Electric?
🌐

Schneider Electric là thương hiệu hàng đầu trong lĩnh vực thiết bị
điện với:

• Hơn 180 năm kinh nghiệm
  trong ngành
• Chất lượng sản phẩm đã
  được kiểm chứng toàn cầu
• Cam kết mạnh mẽ về tính
  bền vững với các sản phẩm Green
  Premium
• Hệ thống hỗ trợ kỹ thuật
  toàn diện
• Đáp ứng đầy đủ các tiêu
  chuẩn quốc tế như IEC, UL, CSA

Với Dây
điện chất lượng cao và Tủ điện đạt
chuẩn, kết hợp cùng các thiết bị như LAEN22 sẽ tạo nên hệ thống điện an toàn
và hiệu quả.

10. Kết Luận và Khuyến Nghị 🎯

Khối tiếp điểm phụ Schneider LAEN22
là giải pháp lý tưởng cho việc mở rộng khả năng điều khiển và giám sát của
contactor LC1E. Với thiết kế chắc chắn, dễ dàng lắp đặt và độ tin cậy cao,
sản phẩm này xứng đáng là lựa chọn hàng đầu cho các ứng dụng công
nghiệp.

Để đảm bảo bạn nhận được sản phẩm chính hãng với chất lượng tốt
nhất, hãy liên hệ với Thiết
bị điện VIKI – đơn vị chuyên cung cấp các thiết bị điện, thiết bị
nước, đèn LED, đèn trang trí và các thiết bị vệ sinh đa dạng với mẫu mã phong
phú, chất lượng cao và giá cả cạnh tranh.

Bạn cũng có thể tham khảo thêm các sản phẩm liên quan như Công tắc ổ
cắm, Phích
cắm ổ cắm công nghiệp và Đèn led để hoàn
thiện hệ thống điện của mình.
