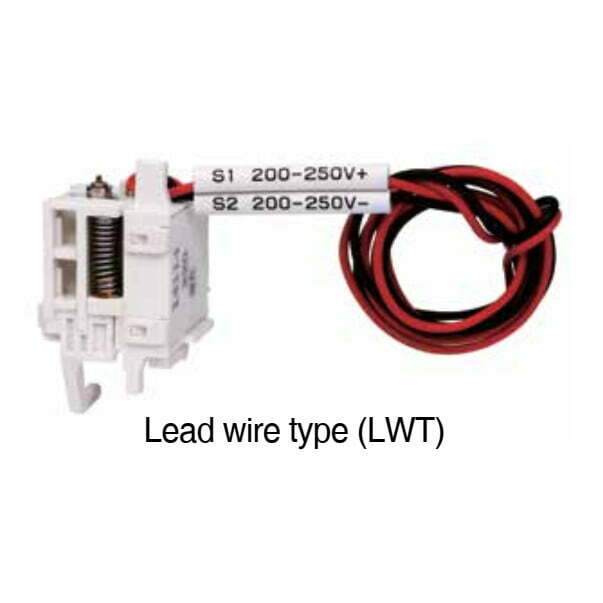

Cuộn ngắt Shunt trip cho ABN100c…ABH250c LS: Giải pháp an toàn
điện toàn diện 🛡️⚡

Trong lĩnh vực thiết bị điện công nghiệp, cuộn ngắt
Shunt trip là một phụ kiện quan trọng nhưng thường bị nhiều
người dùng bỏ qua. Đặc biệt với dòng MCCB LS từ ABN100c đến
ABH250c, việc trang bị thêm cuộn ngắt shunt có thể nâng cao
đáng kể mức độ an toàn và hiệu quả hoạt động của hệ thống điện. Bài viết này
sẽ cung cấp thông tin chi tiết về cuộn ngắt shunt trip, cách thức hoạt động
và lợi ích khi sử dụng nó với MCCB LS. 🔌💡

Cuộn ngắt Shunt trip là gì? 🤔

Cuộn ngắt Shunt trip (SHT) là một phụ
kiện điện được thiết kế để tự động ngắt MCCB (Aptomat khối đóng kín) khi có
sự cố xảy ra như dòng rò, mất pha hoặc theo tín hiệu điều khiển từ xa. Đây là
một “cuộn mở” được kích hoạt bằng các tín hiệu điện để ngắt aptomat
tức thì khi được kích hoạt.

“Cuộn ngắt shunt trip là ‘vệ sĩ thầm lặng’ cho hệ thống điện
của bạn, luôn sẵn sàng hành động trong tích tắc khi phát hiện nguy
hiểm.”

Thông số kỹ thuật của cuộn ngắt Shunt trip cho ABN100c~ABH250c LS
📋


• Mã sản
  phẩm: SHT dành cho ABN100c~ABH250c



• Tương
  thích: Các model MCCB từ ABN53c đến ABN203c và ABH250c trong
  dòng Metasol của LS Electric



• Chức
  năng: Tự động ngắt MCCB bằng tín hiệu điều khiển để ngắt điện
  tức thì



• Điện áp
  điều khiển: Thường là 380-440VAC hoặc 220VAC tùy theo biến
  thể



• Tiêu
  chuẩn: Tuân thủ tiêu chuẩn IEC



• Bảo
  hành: 12 tháng



• Nhà sản
  xuất: LS Electric (Hàn Quốc)



• Giá tham
  khảo: Khoảng 499.000 đến 588.000 VNĐ tùy nhà cung cấp và chiết
  khấu

Nguyên lý hoạt động của cuộn ngắt Shunt trip ⚙️

Cuộn ngắt shunt trip hoạt động theo nguyên lý đơn giản nhưng hiệu
quả:


1. Khi có tín hiệu điện áp
   đưa vào đầu vào của cuộn shunt (thường từ hệ thống điều khiển hoặc cảm
   biến)



2. Cuộn dây bên trong
   shunt trip tạo ra từ trường



3. Từ trường này tác động
   lên cơ cấu nhả của MCCB



4. MCCB được kích hoạt và
   ngắt mạch điện ngay lập tức

Toàn bộ quá trình diễn ra trong vài phần nghìn giây, đảm bảo khả
năng bảo vệ tốc độ cao cho thiết bị và người sử dụng.

So sánh MCCB có và không có cuộn ngắt Shunt Trip
📊

5 Lợi ích của việc sử dụng cuộn ngắt Shunt trip cho
ABN100c~ABH250c LS 🌟

1. Tăng cường an toàn cho hệ thống điện
🛡️

Cuộn ngắt shunt trip cung cấp thêm một lớp bảo vệ cho hệ thống
điện. Nó cho phép MCCB ngắt mạch ngay lập tức khi phát hiện bất kỳ dấu hiệu
bất thường nào, giảm thiểu nguy cơ cháy nổ và bảo vệ thiết bị khỏi các sự cố
điện nghiêm trọng.

Ví dụ: Tại một nhà máy sản xuất, khi cảm biến nhiệt phát hiện
nhiệt độ cao bất thường, tín hiệu sẽ được gửi đến cuộn shunt trip, ngắt nguồn
điện ngay lập tức trước khi xảy ra cháy.

2. Điều khiển từ xa thuận tiện 🎮

Với cuộn ngắt shunt trip, bạn có thể điều khiển MCCB từ vị trí xa,
không cần tiếp xúc trực tiếp với tủ điện. Điều này đặc biệt hữu ích trong các
môi trường nguy hiểm hoặc khó tiếp cận.

3. Tích hợp dễ dàng với hệ thống tự động hóa
🤖

Cuộn ngắt shunt trip cho phép MCCB trở thành một phần của hệ thống
tự động hóa rộng lớn hơn. Nó có thể kết nối với PLC, SCADA hoặc các hệ thống
giám sát khác để tạo thành một mạng lưới bảo vệ điện toàn
diện.

Trong các nhà máy thông minh, cuộn shunt trip giúp hệ thống quản
lý năng lượng có thể tự động điều chỉnh và bảo vệ các khu vực khác nhau mà
không cần sự can thiệp của con người.

4. Phản ứng nhanh với các sự cố điện ⚡

Thời gian phản ứng của cuộn shunt trip cực kỳ nhanh, chỉ trong vài
mili giây. Điều này đảm bảo thiệt hại do sự cố điện được giảm thiểu tối
đa.

“Trong các hệ thống điện công nghiệp, mỗi giây đều quan trọng
khi xảy ra sự cố. Cuộn shunt trip giúp bạn tiết kiệm những giây phút quý giá
đó.”

5. Tuổi thọ thiết bị được kéo dài 📈

Bằng cách ngắt mạch nhanh chóng khi có sự cố, cuộn shunt trip giúp
bảo vệ không chỉ MCCB mà còn cả các thiết bị điện khác trong hệ thống, từ đó
kéo dài tuổi thọ của toàn bộ hệ thống điện.

Các ứng dụng phổ biến của cuộn ngắt Shunt trip
🏭


• Nhà máy
  sản xuất: Bảo vệ máy móc đắt tiền khỏi các sự cố
  điện



• Tòa nhà
  thương mại: Tích hợp với hệ thống báo cháy để ngắt điện khi có
  hỏa hoạn



• Phòng máy
  chủ: Bảo vệ thiết bị CNTT nhạy cảm



• Hệ thống
  điện năng lượng tái tạo: Ngắt kết nối nhanh chóng khi có sự
  cố



• Hệ thống
  y tế: Đảm bảo an toàn điện trong môi trường bệnh
  viện

Hướng dẫn lắp đặt cuộn ngắt Shunt trip cho ABN100c~ABH250c LS
🔧

Lắp đặt cuộn shunt trip không quá phức tạp, nhưng cần được thực
hiện cẩn thận:


1. Ngắt hoàn toàn nguồn
   điện và đảm bảo an toàn trước khi thao tác



2. Tháo nắp bảo vệ của
   MCCB để tiếp cận khu vực lắp phụ kiện



3. Định vị vị trí lắp đặt
   cuộn shunt trip (thường ở bên phải MCCB)



4. Gắn cuộn shunt trip vào
   vị trí đã định vị và đảm bảo nó được khớp đúng cách



5. Kết nối dây điều khiển
   vào các đầu nối của cuộn shunt trip



6. Kiểm tra lại các kết
   nối và đóng nắp bảo vệ



7. Kiểm tra hoạt động bằng
   cách thử nghiệm với tín hiệu điều khiển

Câu hỏi thường gặp về cuộn ngắt Shunt trip ❓

Cuộn ngắt shunt trip khác gì so với under voltage
release?

Cuộn ngắt shunt trip được kích hoạt khi có điện
áp đưa vào, trong khi under voltage release hoạt động khi
mất điện áp hoặc điện áp thấp. Hai thiết bị này
bổ sung cho nhau để tạo ra hệ thống bảo vệ toàn diện.

Tôi có thể lắp đặt cuộn shunt trip cho MCCB đã sử dụng
không?

Có, cuộn shunt trip có thể được lắp đặt cho MCCB đã sử dụng miễn
là MCCB đó còn hoạt động tốt và thuộc dòng tương thích (ABN100c đến
ABH250c).

Cần bao lâu để cuộn shunt trip phản ứng khi có sự
cố?

Cuộn shunt trip phản ứng cực kỳ nhanh, thường chỉ trong vài mili
giây sau khi nhận được tín hiệu kích hoạt.

Cuộn shunt trip có cần bảo trì thường xuyên
không?

Cuộn shunt trip không yêu cầu bảo trì đặc biệt, nhưng nên được
kiểm tra định kỳ (6-12 tháng) cùng với các thiết bị bảo vệ điện
khác.

Mua cuộn ngắt Shunt trip cho ABN100c~ABH250c LS ở đâu?
🛒

Bạn có thể mua cuộn ngắt Shunt trip cho MCCB LS tại Thiết bị điện VIKI – đơn
vị chuyên cung cấp các thiết bị điện chính hãng với giá cạnh
tranh.

VIKI chuyên cung cấp các thiết bị điện, thiết bị nước, đèn LED,
đèn trang trí, thiết bị vệ sinh đa dạng mẫu mã và chất lượng, giá cạnh tranh,
giao hàng nhanh tại khu vực TP.HCM.


• 📍
  Địa chỉ: 37C, Đường số 1, Phường Long Trường,
  TP. Thủ Đức, TP.HCM



• 📞
  Hotline: 0933 320 468 – 0948 946 109 – 0938 461
  348



• 🌐
  Website: Thiết bị điện VIKI

Các sản phẩm liên quan tại VIKI 🔄

Ngoài cuộn ngắt shunt trip, VIKI còn cung cấp nhiều sản phẩm điện
khác đáp ứng nhu cầu đa dạng của khách hàng:


• Công tắc ổ
  cắm đa dạng mẫu mã



• Thiết
  bị đóng cắt chất lượng cao



• Dây điện chính
  hãng các loại



• Tủ điện đa dạng
  kích thước



• Đèn
  led tiết kiệm năng lượng

Kết luận 🏁

Cuộn ngắt Shunt trip cho ABN100c~ABH250c LS là một phụ kiện nhỏ
nhưng có vai trò quan trọng trong việc nâng cao an toàn và hiệu quả hoạt động
của hệ thống điện. Với khả năng phản ứng nhanh, điều khiển từ xa và tích hợp
dễ dàng với các hệ thống tự động hóa, cuộn shunt trip là một khoản đầu tư
thông minh cho bất kỳ hệ thống điện công nghiệp nào.

Đừng chần chừ mà hãy trang bị ngay cho MCCB LS của bạn một cuộn
ngắt shunt trip để đảm bảo an toàn tối đa cho người và thiết
bị!

Liên hệ ngay với Thiết
bị điện VIKI qua số điện thoại/Zalo: 0933320468 – 0948946109 – 0938
461 348 để được tư vấn và đặt mua sản phẩm.
