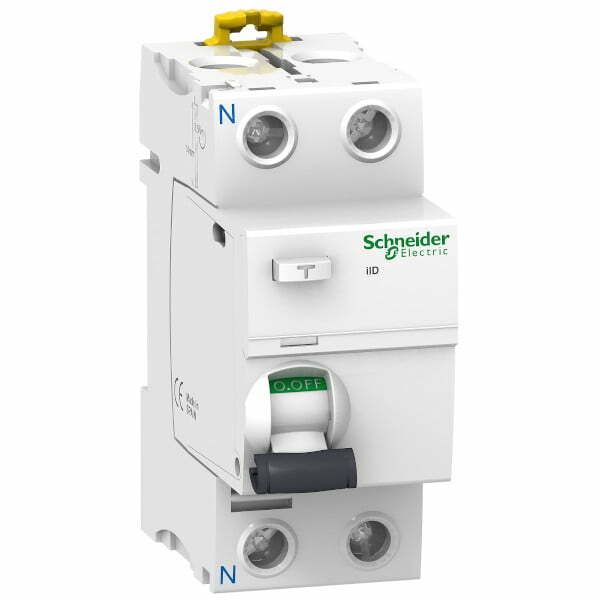

Chống Rò RCCB iID 2P
63A 300mA Schneider A9R74263: Bảo Vệ Toàn Diện Cho Hệ Thống Điện Của Bạn
🛡️⚡





Thông Số Kỹ Thuật
Chi Tiết Của RCCB iID 2P 63A 300mA Schneider A9R74263 📊














































































































































Thông Số	Giá Trị
Mã sản phẩm	A9R74263
Thương hiệu	Schneider Electric (Pháp)
Dòng sản phẩm	Acti9 iID
Loại thiết bị	RCCB (Residual Current Circuit Breaker)
Số cực	2P (2 cực)
Dòng điện định mức	63A
Độ nhạy dòng rò	300mA
Loại dòng điện	AC (Dòng xoay chiều)
Điện áp làm việc	240V – 415V AC
Tần số	50/60Hz
Dòng ngắn mạch	10kA
Độ bền cơ khí	20.000 chu kỳ
Độ bền điện	15.000 chu kỳ
Chuẩn bảo vệ	IP20 (thiết bị), IP40 (với vỏ bọc module)
Tiêu chuẩn áp dụng	IEC/EN 61008-1
Bảo hành	12 tháng





Cấu Tạo Và Nguyên
Lý Hoạt Động Của RCCB Schneider A9R74263 ⚙️




Cấu tạo đặc biệt
🔧



RCCB Schneider
A9R74263 được cấu tạo từ hai bộ phận chính:




• Bộ phận đóng cắt mạch: Có chức
  năng bảo vệ chống quá tải và chống ngắn mạch, hoạt động tương tự như CB thông
  thường.



• Bộ chức năng phát hiện dòng điện
  rò: Bao gồm cơ cấu phát hiện dòng điện rò và cơ cấu so sánh
  khuếch đại dòng điện rò.






Thiết bị này còn
được trang bị các tính năng đặc biệt:




• Đèn báo Visitrip: Hiển thị
  thiết bị lỗi bằng chỉ báo cơ học trên mặt trước, giúp giảm thời gian xử lý sự
  cố.



• Cửa sổ VisiSafe: Có dải xanh
  trên công tắc chỉ báo việc mở hoàn toàn các cực, cho phép bảo trì hạ nguồn an
  toàn.



• Thiết kế module: Giúp dễ dàng
  lắp đặt và tích hợp vào hệ thống điện.





Nguyên lý hoạt động
thông minh 🧠



RCCB Schneider
A9R74263 hoạt động dựa trên nguyên tắc so sánh dòng điện đi và
về trên dây dẫn. Khi hệ thống điện hoạt động bình thường, dòng
điện đi và về luôn bằng nhau. Tuy nhiên, khi xảy ra sự cố rò rỉ điện, sẽ có
sự chênh lệch giữa hai dòng điện này.




Khi phát hiện sự
chênh lệch vượt quá ngưỡng cho phép (trong trường hợp này là 300mA), thiết bị
sẽ tự động ngắt mạch điện trong thời gian cực nhanh, bảo vệ người sử dụng và
thiết bị điện khỏi các nguy cơ giật điện và cháy nổ.
🔄





Ứng Dụng Của RCCB
Schneider A9R74263 Trong Hệ Thống Điện 🏠🏭




Với thông số kỹ
thuật và tính năng vượt trội, RCCB Schneider A9R74263 được ứng dụng rộng rãi
trong nhiều lĩnh vực:




1. Trong công trình
dân dụng 🏡



RCCB Schneider
A9R74263 thích hợp sử dụng trong các căn hộ, nhà ở để bảo vệ toàn bộ hệ thống
điện hoặc các khu vực riêng biệt như:




• Tủ điện tổng
  của căn hộ



• Hệ thống điện
  cho các tầng trong nhà



• Các khu vực có
  nguy cơ rò điện cao như phòng tắm, nhà bếp





2. Trong công trình
công nghiệp 🏭



Với dòng định mức
lớn (63A) và độ nhạy dòng rò 300mA, thiết bị này phù hợp cho các ứng dụng
công nghiệp như:




• Tủ điện phân
  phối



• Bảo vệ các dây
  chuyền sản xuất



• Hệ thống điện
  trong nhà xưởng, kho bãi





3. Trong các công
trình thương mại 🏢



RCCB Schneider
A9R74263 còn được sử dụng trong:




• Văn phòng, cửa
  hàng



• Trung tâm
  thương mại



• Khách sạn, nhà
  hàng







So Sánh RCCB Và
RCBO: Lựa Chọn Nào Phù Hợp Cho Hệ Thống Điện? 🤔




Để đưa ra quyết định
đúng đắn khi lựa chọn thiết bị bảo vệ cho hệ thống điện, cần hiểu rõ sự khác
biệt giữa RCCB và RCBO:

































































Tiêu Chí	RCCB (như A9R74263)	RCBO
Chức năng	Chỉ bảo vệ chống dòng rò, chống giật	Kết hợp chức năng chống dòng rò và chống quá tải, ngắn mạch
Cấu tạo	Đơn giản hơn, chỉ có bộ phận phát hiện dòng rò	Phức tạp hơn, tích hợp cả RCCB và MCB
Lắp đặt	Cần kết hợp với MCB để bảo vệ toàn diện	Không cần thêm MCB, tiết kiệm không gian
Giá thành	Thấp hơn	Cao hơn
Ứng dụng phổ biến	Bảo vệ các khu vực rộng, tủ điện phân phối	Bảo vệ các mạch điện cụ thể, khu vực nhỏ



            RCCB Schneider A9R74263
là lựa chọn lý tưởng khi bạn cần thiết bị chuyên biệt để bảo vệ chống rò
điện, đặc biệt trong các hệ thống đã có MCB bảo vệ quá tải và ngắn mạch. Còn
nếu bạn cần một thiết bị “tất cả trong một”, RCBO có thể là lựa
chọn tốt hơn.




Lợi Ích Nổi Bật Khi
Lắp Đặt RCCB Schneider A9R74263 💯



1. Bảo vệ toàn diện
cho người sử dụng và thiết bị
👨‍👩‍👧‍👦



RCCB Schneider
A9R74263 giúp giảm thiểu nguy cơ điện giật và cháy nổ do rò điện, đảm bảo an
toàn tuyệt đối cho người sử dụng và các thiết bị điện trong
nhà.



2. Ngăn chặn thất
thoát điện năng 💰



Thiết bị giúp phát
hiện và ngăn chặn tình trạng rò rỉ điện, giúp tiết kiệm điện năng và giảm chi
phí tiền điện hàng tháng.



3. Phát hiện sớm
các sự cố tiềm ẩn 🔍



Với khả năng phát
hiện dòng rò từ 300mA, RCCB Schneider A9R74263 giúp phát hiện sớm các sự cố
tiềm ẩn trong hệ thống điện, giúp xử lý kịp thời trước khi xảy ra hậu quả
nghiêm trọng.



4. Tuân thủ các
tiêu chuẩn an toàn điện ✅



Việc lắp đặt RCCB
giúp hệ thống điện của bạn tuân thủ các tiêu chuẩn an toàn điện quốc tế và
trong nước, đặc biệt là các yêu cầu về bảo vệ chống giật
điện.



5. Độ tin cậy cao
với thương hiệu Schneider 🌟



Schneider Electric
là thương hiệu hàng đầu về thiết bị điện với hơn 180 năm kinh nghiệm, đảm bảo
chất lượng và độ tin cậy tuyệt đối cho sản phẩm.





Hướng Dẫn Lắp Đặt
RCCB Schneider A9R74263 🛠️



Để lắp đặt RCCB
Schneider A9R74263 đúng cách và an toàn, hãy tuân thủ các bước sau:




1. Chuẩn bị công cụ và thiết bị:
   Tua vít, kìm, bút thử điện, dây điện phù hợp.



2. Ngắt nguồn điện: Đảm bảo đã
   ngắt hoàn toàn nguồn điện trước khi thực hiện lắp đặt.



3. Xác
   định vị trí lắp đặt: RCCB thường được lắp đặt trong tủ điện,
   sau aptomat tổng và trước các MCB nhánh.



4. Cố định thiết bị: Gắn RCCB vào
   thanh DIN trong tủ điện.



5. Đấu nối dây điện:


   • Đấu dây
     nguồn vào các cực phía trên của RCCB



   • Đấu dây
     tải vào các cực phía dưới của RCCB



   • Đảm bảo
     đấu đúng dây pha (L) và dây trung tính (N)







6. Kiểm tra kết nối: Đảm bảo tất
   cả các kết nối đều chặt và an toàn.



7. Bật nguồn và kiểm tra: Bật
   nguồn điện và kiểm tra hoạt động của RCCB bằng cách nhấn nút
   Test.







Câu Hỏi Thường Gặp
Về RCCB Schneider A9R74263 ❓



1. RCCB 300mA có
phù hợp cho hệ thống điện dân dụng không?



RCCB 300mA thường
được sử dụng cho tủ điện phân phối hoặc bảo vệ chống cháy. Đối với bảo vệ
chống giật trực tiếp trong điện dân dụng, nên sử dụng RCCB có độ nhạy 30mA.
Tuy nhiên, RCCB 300mA vẫn có thể sử dụng làm thiết bị bảo vệ tổng cho toàn bộ
hệ thống điện nhà ở.



2. Làm thế nào để
kiểm tra RCCB hoạt động tốt?



Để kiểm tra RCCB
hoạt động tốt, bạn cần nhấn nút “Test” hoặc “T” trên thân
thiết bị. Nếu thiết bị hoạt động bình thường, mạch sẽ bị ngắt ngay lập tức.
Nên thực hiện việc kiểm tra này ít nhất 1 tháng/lần.



3. Có cần kết hợp
RCCB với thiết bị khác không?



RCCB Schneider
A9R74263 chỉ có chức năng bảo vệ chống rò điện, không có chức năng bảo vệ quá
tải và ngắn mạch. Vì vậy, cần kết hợp với MCB (aptomat) để bảo vệ toàn diện
cho hệ thống điện.



4. Nên lắp đặt RCCB
ở đâu trong hệ thống điện?



RCCB Schneider
A9R74263 nên được lắp đặt trong tủ điện, sau aptomat tổng và trước các MCB
nhánh. Đối với nhà nhiều tầng, có thể lắp RCCB riêng cho từng tầng để đảm bảo
an toàn và dễ dàng xác định vị trí sự cố.
