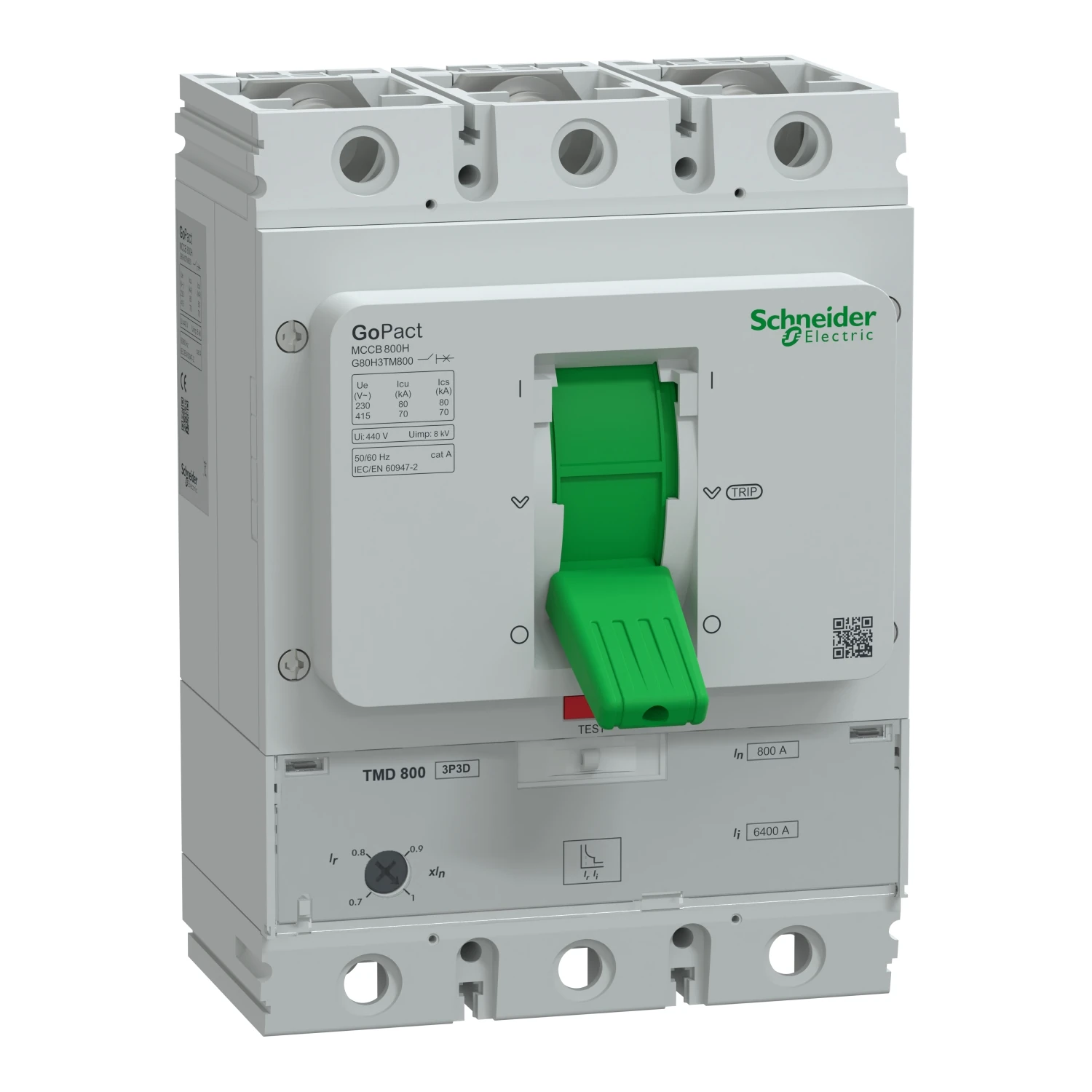

Cầu dao khối MCCB GoPact 800H 3P 800A 70kA chỉnh dòng Schneider
G80H3TM800 – Phân tích chi tiết 2025

Trong thế giới thiết bị điện công nghiệp, việc lựa chọn thiết bị
đóng cắt phù hợp đóng vai trò quan trọng đối với an toàn và hiệu quả của hệ
thống điện. Cầu dao khối MCCB GoPact 800H của
Schneider là một trong những lựa chọn hàng đầu cho các ứng dụng công nghiệp
và thương mại. Bài viết này sẽ phân tích chi tiết về mẫu MCCB
G80H3TM800, giúp bạn hiểu rõ đặc điểm, ứng dụng và lợi ích của
sản phẩm này. 🔌💡

Tổng quan về MCCB GoPact 800H 3P 800A 70kA Schneider
G80H3TM800

MCCB (Molded Case Circuit Breaker)
hay còn gọi là cầu dao khối là thiết bị đóng cắt và bảo vệ mạch điện không
thể thiếu trong các hệ thống phân phối điện.
G80H3TM800 là model cao cấp thuộc dòng GoPact
của Schneider Electric, được thiết kế đặc biệt cho các ứng dụng công nghiệp
yêu cầu khả năng ngắt dòng điện cao và độ tin cậy tuyệt đối.
🛡️⚡

“Thiết bị đóng cắt không chỉ là thành phần của hệ thống điện mà còn là
lá chắn bảo vệ con người và tài sản khỏi các sự cố điện nguy
hiểm.”

Đặc điểm kỹ thuật nổi bật của MCCB G80H3TM800

Để hiểu rõ hơn về thiết bị này, hãy cùng phân tích các thông số kỹ
thuật quan trọng:

• Model:
  G80H3TM800
• Loại: Cầu dao khối
  (MCCB)
• Số
  cực: 3 (3P)
• Dòng điện
  định mức (In): 800A ở 40°C
• Khả năng
  ngắt dòng (Icu):
  • 70kA tại
    380/415V AC (50/60Hz)
  • 80kA tại
    220/230V AC (50/60Hz)
• Bộ ngắt
  mạch: Nhiệt từ (TMD), có thể điều chỉnh
• Bảo vệ
  nhiệt điều chỉnh (quá tải): 0.7xIn đến 1xIn
  (560A-800A)
• Bảo vệ từ
  cố định (ngắn mạch): 8xIn (6400A)
• Điện áp
  vận hành (Ue): 415V AC (50/60Hz)
• Điện áp
  cách điện (Ui): 440V AC
• Khả năng
  chịu xung điện áp (Uimp): 6kV
• Tiêu
  chuẩn áp dụng: IEC 60947-1, IEC 60947-2
• Độ bền cơ
  khí: 30.000 chu kỳ
• Độ bền
  điện: 8.000 chu kỳ
• Kích
  thước (DxRxC): 180 x 250 x 105 mm
• Trọng
  lượng: 6,9 kg
• Xuất
  xứ: Ấn Độ

So sánh MCCB GoPact với các dòng sản phẩm khác

Ứng dụng của MCCB G80H3TM800 trong hệ thống điện công nghiệp
🏭

MCCB G80H3TM800 được thiết kế đặc biệt cho các ứng dụng công nghiệp
và thương mại đòi hỏi độ tin cậy cao và khả năng bảo vệ tối
ưu:

1. Hệ thống
   phân phối điện trong các tòa nhà thương mại, nhà máy sản xuất
   và cơ sở hạ tầng lớn
2. Bảo vệ
   các động cơ công suất lớn khỏi quá tải và ngắn
   mạch
3. Hệ thống
   UPS và máy phát điện dự phòng
4. Trung tâm
   dữ liệu yêu cầu độ tin cậy cao
5. Các ứng
   dụng công nghiệp trong môi trường khắc nghiệt, nơi có nhiều
   nhiễu điện từ

Lợi ích nổi bật khi sử dụng MCCB G80H3TM800
🌟

Tại sao nên lựa chọn MCCB GoPact G80H3TM800 cho hệ thống điện của bạn?
Dưới đây là những lợi ích vượt trội mà sản phẩm mang lại:

1. An toàn tuyệt đối với khả năng ngắt dòng cao

Với khả năng ngắt dòng lên đến 70kA tại 415V
AC, G80H3TM800 đảm bảo an toàn tối đa cho hệ thống điện, ngay
cả trong trường hợp xảy ra sự cố ngắn mạch nghiêm trọng. Đây là yếu tố then
chốt giúp bảo vệ con người, thiết bị và cơ sở hạ tầng điện khỏi những tổn
thất đáng tiếc. 🛡️

2. Tính linh hoạt với bảo vệ nhiệt điều chỉnh
được

Khả năng điều chỉnh bảo vệ nhiệt từ 0.7xIn đến 1xIn
(560A-800A) giúp người dùng tùy chỉnh ngưỡng bảo vệ phù hợp
với từng ứng dụng cụ thể, tối ưu hóa hiệu suất hoạt động và tránh ngắt điện
không cần thiết. 🔧

3. Độ bền cao với 30.000 chu kỳ đóng cắt cơ khí

So với các MCCB thông thường, G80H3TM800 có độ bền cơ khí vượt
trội lên đến 30.000 chu kỳ, đảm bảo hoạt động ổn
định trong thời gian dài và giảm thiểu chi phí bảo trì, thay thế.
📈

4. Thiết kế nhỏ gọn, tiết kiệm không gian

Với kích thước tối ưu 180 x 250 x 105
mm, G80H3TM800 giúp tiết kiệm không gian lắp đặt trong tủ
điện, đặc biệt quan trọng với các hệ thống có không gian hạn chế.
📏

Hướng dẫn lựa chọn và lắp đặt MCCB G80H3TM800 đúng cách
🛠️

Việc lựa chọn và lắp đặt MCCB phù hợp đóng vai trò quan trọng đối
với hiệu quả và độ an toàn của hệ thống điện. Dưới đây là một số lưu ý quan
trọng:

Các yếu tố cần xem xét khi lựa chọn MCCB:

• Dòng điện
  tải: Đảm bảo dòng định mức của MCCB phải lớn hơn dòng tải tối
  đa
• Khả năng
  ngắt dòng: Phải phù hợp với dòng ngắn mạch tiềm năng tại điểm
  lắp đặt
• Số
  cực: Phụ thuộc vào hệ thống điện (1P, 2P, 3P,
  4P)
• Tính năng
  bảo vệ: Lựa chọn loại bảo vệ nhiệt từ, điện tử phù hợp với yêu
  cầu

Quy trình lắp đặt an toàn:

1. Ngắt nguồn điện hoàn
   toàn trước khi lắp đặt
2. Kiểm tra tính tương
   thích của thiết bị với tủ điện
3. Siết chặt các đầu nối
   theo mô-men xoắn được khuyến nghị
4. Kiểm tra thao tác đóng
   cắt thử trước khi đưa vào sử dụng
5. Cài đặt các thông số
   bảo vệ phù hợp với tải

Câu hỏi thường gặp về MCCB G80H3TM800 ❓

1. MCCB G80H3TM800 khác gì so với các dòng ACB (Air Circuit
Breaker)?

MCCB G80H3TM800 và ACB đều là thiết bị đóng cắt bảo vệ, nhưng có
sự khác biệt về công suất và ứng dụng. MCCB phù hợp cho dòng điện đến 800A,
trong khi ACB thường dùng cho các ứng dụng lớn hơn (trên 1000A). MCCB cũng có
cấu trúc đơn giản hơn, chi phí thấp hơn và dễ lắp đặt hơn so với
ACB.

2. Tần suất bảo trì MCCB G80H3TM800 như thế nào?

Schneider khuyến nghị kiểm tra MCCB G80H3TM800 định kỳ 12 tháng
một lần trong điều kiện hoạt động bình thường. Trong môi trường khắc nghiệt
(bụi nhiều, nhiệt độ cao, độ ẩm cao), nên rút ngắn chu kỳ kiểm tra xuống 6
tháng một lần. Thao tác đóng cắt thủ công vài lần mỗi quý giúp duy trì độ
linh hoạt của cơ cấu.

3. G80H3TM800 có tương thích với hệ thống quản lý năng lượng
thông minh không?

G80H3TM800 có thể tích hợp với hệ thống quản lý năng lượng thông
minh thông qua các phụ kiện bổ sung như bộ chuyển đổi thông tin, tiếp điểm
phụ báo trạng thái. Điều này cho phép giám sát từ xa và tích hợp vào hệ thống
SCADA hoặc BMS (Building Management System).

Kết luận – Tại sao nên chọn MCCB G80H3TM800 cho hệ thống điện
công nghiệp? 🏆

MCCB GoPact G80H3TM800 của Schneider
Electric là lựa chọn tối ưu cho các hệ thống điện công nghiệp và thương mại
yêu cầu độ tin cậy cao và khả năng bảo vệ vượt trội. Với khả năng ngắt dòng
lên đến 70kA, tính linh hoạt trong điều chỉnh bảo vệ và độ bền cao, sản phẩm
đáp ứng hoàn hảo nhu cầu của các ứng dụng đòi hỏi khắt khe.

Đầu tư vào thiết bị đóng cắt chất lượng cao như G80H3TM800 không
chỉ đảm bảo an toàn mà còn giúp tiết kiệm chi phí dài hạn thông qua việc giảm
thiểu thời gian ngừng hoạt động, chi phí bảo trì và kéo dài tuổi thọ của toàn
bộ hệ thống điện.
