Cầu Dao Khối MCCB ABN104c 4P 75A 22kA LS: Giải Pháp Bảo Vệ
Tối Ưu Cho Hệ Thống Điện Công Nghiệp 💪

Trong thế giới thiết bị điện công nghiệp, cầu dao
khối MCCB đóng vai trò then chốt trong việc bảo vệ hệ thống
điện khỏi những sự cố nguy hiểm. Bài viết này sẽ giới thiệu chi tiết về
MCCB ABN104c 4P 75A 22kA LS – một sản phẩm chất
lượng cao đến từ thương hiệu LS Electric Hàn Quốc, phù hợp cho cả người mới
bắt đầu tìm hiểu và các chuyên gia trong ngành điện.
🔍

MCCB ABN104c 4P 75A 22kA Là Gì? 🤔

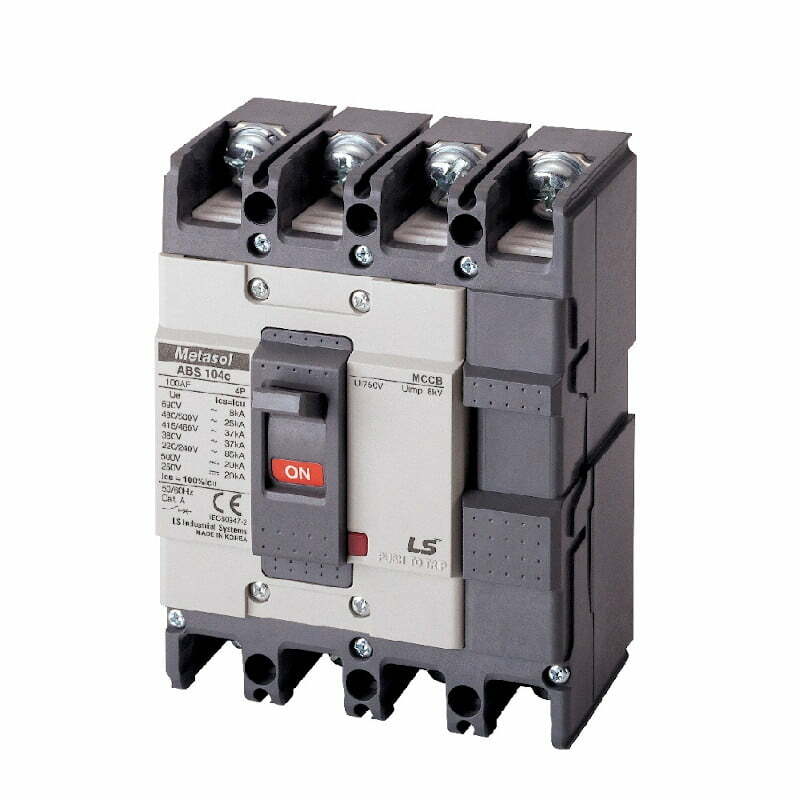

MCCB ABN104c 4P 75A 22kA LS là một
thiết bị đóng ngắt dạng khối thuộc dòng Metasol của hãng LS Electric (Hàn
Quốc). Đây là loại aptomat khối 4 cực (4P) với
dòng định mức 75A và khả năng ngắt ngắn mạch lên đến 22kA, được thiết kế để
bảo vệ mạch điện công nghiệp khỏi các sự cố quá tải và ngắn
mạch.

Thông Số Kỹ Thuật Chi Tiết ⚙️


• Model: ABN104c



• Số
  cực: 4 cực (4P)



• Dòng điện
  định mức (In): 75 Ampe



• Khả năng
  ngắt ngắn mạch (Icu): 22 kiloampe (kA)



• Điện áp
  làm việc định mức (Ue): Lên đến 690VAC và
  500VDC



• Điện áp
  cách điện định mức (Ui): 750V



• Điện áp
  chịu xung (Uimp): 8 kV



• Tần
  số: 50Hz/60Hz



• Frame
  size: 100AF



• Đường
  cong đặc tính: Loại C



• Kiểu điều
  khiển: Tay gạt (Handle toggle)



• Phương
  pháp lắp đặt: Lắp nổi với đầu nối vít



• Cấp bảo
  vệ: IP20



• Độ bền cơ
  khí: 25.000 chu kỳ



• Độ bền
  điện (AC): 10.000 chu kỳ



• Trọng
  lượng: Khoảng 900 gram



• Kích
  thước (RxCxS): 75mm x 134mm x 82mm



• Tiêu
  chuẩn: IEC 60947-1, IEC 60947-2, CCC, ISO



• Xuất
  xứ: LS Electric, Hàn Quốc



• Bảo
  hành: 12 tháng chính hãng

Ưu Điểm Nổi Bật Của MCCB ABN104c LS ⭐

MCCB ABN104c 4P 75A 22kA LS đến từ thương hiệu LS Electric của Hàn
Quốc nổi bật với nhiều ưu điểm vượt trội:


1. Khả năng
   bảo vệ tối ưu – Bảo vệ hiệu quả chống quá tải và ngắn mạch với
   khả năng ngắt ngắn mạch lên đến 22kA. 🛡️



2. Thời gian
   tác động nhanh – Ngắt mạch tức thời khi phát hiện sự cố, giúp
   giảm thiểu thiệt hại cho thiết bị. ⚡



3. Độ bền
   cao – Tuổi thọ lên đến 25.000 chu kỳ đóng cắt cơ khí và 10.000
   chu kỳ đóng cắt điện. 🔄



4. Kiểu dáng
   công nghiệp hiện đại – Thiết kế gọn gàng, dễ dàng lắp đặt
   trong tủ điện. 🏭



5. Độ tin
   cậy cao – Sản phẩm chiếm khoảng 70% thị phần trong phân khúc
   cận cao cấp tại Việt Nam. 📊



“MCCB ABN Series
của LS được sử dụng rộng rãi nhất hiện nay tại Việt Nam, chiếm 70% về các đơn
hàng trong phân khúc cận cao cấp. Với độ uy tín lâu năm được nhiều người tin
dùng sẽ giúp bạn an tâm khi lựa chọn.”

Nguyên Lý Hoạt Động Của MCCB ABN104c 🔧

MCCB ABN104c hoạt động dựa trên hai nguyên lý bảo vệ
chính:

1. Nguyên Lý Nhiệt (Bảo Vệ Quá Tải) 🔥

Khi dòng điện vượt quá giá trị định mức trong một khoảng thời gian
nhất định, thanh lưỡng kim bên trong MCCB sẽ nóng lên và uốn cong. Sự uốn
cong này tác động lên cơ cấu nhả, làm cho MCCB tự động ngắt mạch. Cơ chế này
giúp bảo vệ hệ thống trong trường hợp quá tải kéo dài.

2. Nguyên Lý Điện Từ (Bảo Vệ Ngắn Mạch) ⚡

Khi xảy ra sự cố ngắn mạch, dòng điện tăng đột biến rất lớn. Lúc
này, cuộn dây điện từ bên trong MCCB sẽ sinh ra một lực mạnh, tác động lên cơ
cấu nhả, làm cho MCCB ngắt mạch gần như tức thời, giúp bảo vệ mạch điện và
thiết bị.

Ứng Dụng Của MCCB ABN104c 4P 75A 22kA LS
🏗️

MCCB ABN104c được ứng dụng rộng rãi trong nhiều lĩnh
vực:


• Hệ thống
  điện công nghiệp: Nhà máy, xí nghiệp, dây chuyền tự động hóa,
  dây chuyền sản xuất hiện đại. 🏭



• Trạm
  điện: Các trạm điện từ hạ thế đến cao thế.
  🔌



• Công
  trình xây dựng: Văn phòng, khu nghỉ dưỡng cao cấp, tòa nhà cao
  tầng, sân bay, cầu cảng. 🏢



• Khu
  thương mại: Khu phức hợp, trung tâm thể thao, và các không
  gian thương mại khác. 🏪



• Hệ thống
  điện ba pha 380V: Lý tưởng cho mạng điện ba pha 380V trong các
  công trình công nghiệp. ⚡

Hướng Dẫn Lắp Đặt Và Sử Dụng 🛠️

Các Bước Lắp Đặt


1. Chuẩn bị
   vị trí lắp đặt: Đảm bảo không gian đủ rộng trong tủ
   điện.



2. Ngắt
   nguồn điện: Đảm bảo đã ngắt hoàn toàn nguồn điện trước khi lắp
   đặt.



3. Lắp đặt
   MCCB: Sử dụng vít để cố định MCCB vào panel hoặc tủ
   điện.



4. Đấu nối
   dây điện: Kết nối dây điện vào các đầu vào và đầu ra theo đúng
   thứ tự và chú ý đến moment xiết.



5. Kiểm tra
   kết nối: Đảm bảo tất cả các kết nối đều chặt chẽ và an
   toàn.



6. Bật nguồn
   và kiểm tra: Bật nguồn điện và kiểm tra hoạt động của
   MCCB.

Lưu Ý Khi Sử Dụng


• Kiểm tra định kỳ các
  kết nối điện để đảm bảo chúng không bị lỏng.



• Tránh để MCCB tiếp xúc
  với môi trường ẩm ướt hoặc ăn mòn.



• Thực hiện bảo trì định
  kỳ theo khuyến cáo của nhà sản xuất.



• Khi MCCB tự động ngắt
  do quá tải hoặc ngắn mạch, hãy kiểm tra và khắc phục nguyên nhân trước khi
  bật lại.

So Sánh MCCB ABN104c Với Các Dòng Sản Phẩm Khác
📊





























































Thông số	MCCB ABN104c 4P 75A	MCCB ABN104c 4P 100A	MCCB ABN103c 3P 75A
Số cực	4 cực	4 cực	3 cực
Dòng định mức	75A	100A	75A
Dòng cắt ngắn mạch	22kA	22kA	22kA
Ứng dụng phù hợp	Hệ thống 3 pha + N	Hệ thống 3 pha + N (tải lớn hơn)	Hệ thống 3 pha không có dây trung tính

Câu Hỏi Thường Gặp (FAQs) ❓

1. MCCB khác gì so với MCB?

MCCB (Moulded Case Circuit Breaker) có dòng định mức cao hơn MCB
(Miniature Circuit Breaker), lên đến 1000A, trong khi MCB thường chỉ tới 100A.
MCCB phù hợp cho hệ thống công nghiệp lớn, còn MCB thường dùng trong hệ thống
dân dụng. Ngoài ra, một số dòng MCCB còn có thể điều chỉnh được dòng điện
ngắt.

2. Tại sao nên chọn MCCB ABN104c 4P 75A 22kA LS?

MCCB ABN104c 4P 75A 22kA LS là sản phẩm chất lượng cao từ thương
hiệu LS Electric Hàn Quốc, có thời gian tác động nhanh, độ bền cao, thiết kế
hiện đại và được sử dụng rộng rãi tại Việt Nam với độ tin cậy
lớn.

3. MCCB 4P dùng cho hệ thống điện nào?

MCCB 4P (4 cực) thường được sử dụng cho hệ thống điện ba pha có
dây trung tính (3P+N), nơi cần bảo vệ cả ba pha và dây trung
tính.

4. Làm thế nào để biết MCCB cần thay thế?

Một số dấu hiệu cho thấy MCCB cần được thay thế bao gồm: vỏ ngoài
bị cháy xém hoặc biến dạng, MCCB thường xuyên tự ngắt mà không có nguyên nhân
quá tải, khó đóng/cắt bằng tay, hoặc MCCB đã hoạt động quá số chu kỳ khuyến
cáo của nhà sản xuất.

5. Cách xác định dòng định mức phù hợp cho MCCB?

Dòng định mức của MCCB nên được chọn dựa trên tổng công suất tiêu
thụ của hệ thống. Thông thường, dòng định mức của MCCB nên lớn hơn khoảng 25%
so với dòng tải thực tế để đảm bảo an toàn và tránh ngắt không cần
thiết.

Kết Luận 🎯

MCCB ABN104c 4P 75A 22kA LS là một
sản phẩm chất lượng cao, đáng tin cậy cho việc bảo vệ hệ thống điện công
nghiệp. Với khả năng ngắt ngắn mạch mạnh mẽ, thời gian tác động nhanh và độ
bền cao, đây là lựa chọn lý tưởng cho các ứng dụng công nghiệp, trạm điện, và
các công trình xây dựng lớn.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ điện đáng tin cậy cho
hệ thống của mình, MCCB ABN104c 4P 75A 22kA LS chắc chắn là một lựa chọn đáng
cân nhắc. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ chi tiết về sản
phẩm này.
