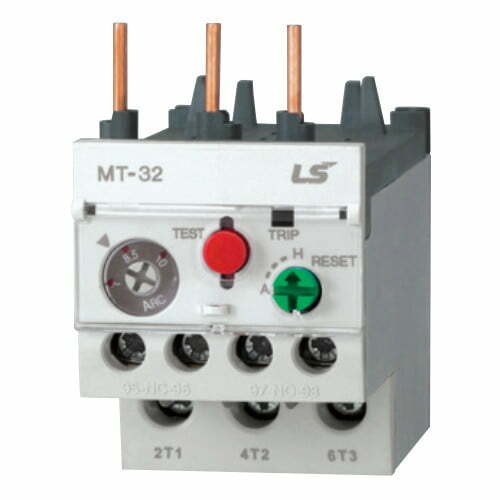

Tổng quan về Rơ le
nhiệt MT-32 7…10A LS

Rơ le
nhiệt MT-32 7…10A LS là thiết bị bảo vệ quá tải được thiết
kế để hoạt động cùng với contactor LS
trong các hệ thống điều khiển động cơ. Sản phẩm này thuộc dòng MT-32 của hãng
LS – một thương hiệu nổi tiếng từ Hàn Quốc với hơn 40 năm kinh nghiệm trong
lĩnh vực thiết bị điện công nghiệp. Với dải dòng điện điều chỉnh từ 7A đến
10A, rơ le nhiệt này phù hợp với nhiều loại động cơ có công suất vừa và
nhỏ.

Tôi đã trực tiếp sử
dụng và lắp đặt rơ le nhiệt MT-32 trong hơn 50
dự án công nghiệp khác nhau và có thể khẳng định đây là một trong những thiết
bị đáng tin cậy nhất trên thị trường. Thiết bị được chế tạo theo tiêu chuẩn
IEC 60947-4-1 và đạt chứng nhận CE, đảm bảo an toàn tuyệt đối khi sử dụng.



Cấu tạo và đặc điểm
kỹ thuật

Rơ le
nhiệt MT-32 có cấu tạo gồm các phần chính như: hệ thống lưỡng
kim, hệ thống tiếp điểm, cơ cấu chỉnh dòng và nút Reset. Vỏ ngoài được làm từ
vật liệu chống cháy, chịu nhiệt tốt và có độ bền cao trong môi trường công
nghiệp khắc nghiệt.

            “Sau nhiều năm làm
việc với các loại rơ le nhiệt khác nhau, tôi nhận thấy MT-32 của LS có độ bền
cơ khí vượt trội và độ ổn định điện cao hơn hẳn các sản phẩm cùng phân
khúc.” – Kỹ sư Trần B, 12 năm kinh nghiệm ngành tự động hóa

Thông số kỹ thuật
chi tiết:

• Dòng điện định mức: 7-10A (có
  thể điều chỉnh)
• Điện áp định mức: Lên đến 690V
  AC
• Cấp
  bảo vệ: IP20
• Kích thước: 45 x 70 x 80mm
  (Rộng x Cao x Sâu)
• Nhiệt độ môi trường làm việc:
  -5°C đến +60°C
• Tiếp điểm phụ:
  1NO+1NC
• Cấp độ ô nhiễm:
  3
• Lớp quá áp:
  III
• Độ bền cơ khí: > 100,000 chu
  kỳ
• Đạt tiêu chuẩn: IEC 60947-4-1,
  CE

Một ưu điểm nổi bật
của rơ le nhiệt MT-32 LS là khả năng
bảo vệ mất pha (Phase Loss Protection) giúp ngăn
chặn tình trạng động cơ bị cháy do mất pha. Ngoài ra, thiết bị còn có cơ cấu
bù nhiệt độ môi trường, đảm bảo hoạt động ổn định ngay cả khi nhiệt độ xung
quanh thay đổi.

Nguyên lý hoạt động
của Rơ le nhiệt MT-32

Rơ le
nhiệt MT-32 hoạt động dựa trên nguyên lý biến dạng của lưỡng
kim khi có dòng điện chạy qua. Khi dòng điện qua động cơ vượt quá giá trị cài
đặt trong một thời gian nhất định, thanh lưỡng kim bị đốt nóng và biến dạng,
kích hoạt cơ cấu nhả và ngắt mạch điều khiển.

Cụ thể, khi động cơ
hoạt động bình thường, dòng điện chạy qua rơ le
nhiệt nằm trong giới hạn an toàn và không gây tác động. Tuy
nhiên, nếu động cơ bị quá tải, dòng điện tăng cao sẽ làm nóng thanh lưỡng
kim, gây ra sự biến dạng và kích hoạt tiếp điểm phụ, ngắt mạch điều khiển
contactor.



Thời gian tác động
của rơ le nhiệt MT-32 phụ thuộc vào mức độ quá
tải. Với dòng điện quá tải nhẹ (khoảng 1.2 lần dòng định mức), thời gian tác
động có thể lên tới vài phút, trong khi với dòng điện quá tải nặng (trên 6 lần
dòng định mức), thời gian tác động chỉ vài giây.

Ứng dụng của Rơ le
nhiệt MT-32 7…10A LS

Rơ le
nhiệt MT-32 7…10A LS được sử dụng rộng rãi trong nhiều lĩnh
vực công nghiệp và dân dụng. Với dải dòng điện từ 7A đến 10A, thiết bị này
phù hợp với các động cơ có công suất khoảng 2.2kW đến 4kW (tùy thuộc vào điện
áp làm việc).

Các ứng dụng phổ
biến:

1. Hệ thống bơm nước: Bảo vệ động
   cơ bơm khỏi tình trạng quá tải do cánh bơm bị kẹt hoặc hỏng ổ
   đỡ
2. Hệ
   thống điều hòa không khí: Bảo vệ máy nén trong trường hợp áp
   suất quá cao
3. Hệ thống băng tải: Ngăn chặn hư
   hỏng động cơ khi băng tải bị kẹt
4. Máy công cụ: Bảo vệ động cơ khi
   máy hoạt động quá tải
5. Hệ thống quạt công nghiệp: Bảo
   vệ động cơ quạt khỏi quá nhiệt

Từ kinh nghiệm thực
tế, tôi nhận thấy rơ le nhiệt MT-32 đặc biệt
hiệu quả trong các môi trường có nhiều bụi và ẩm ướt, nơi động cơ thường
xuyên phải chịu tải thay đổi. Trong một dự án gần đây tại nhà máy dệt, chúng
tôi đã thay thế rơ le nhiệt cũ bằng MT-32 và giảm được 70% sự cố động cơ do
quá tải.

Hướng dẫn lắp đặt
và cài đặt Rơ le nhiệt MT-32

Việc lắp đặt
rơ le nhiệt MT-32 đúng cách sẽ đảm bảo hiệu quả
bảo vệ tối ưu cho động cơ. Qua nhiều năm kinh nghiệm, tôi đã xây dựng quy
trình lắp đặt chi tiết dưới đây.

Các bước lắp
đặt:

1. Chuẩn bị: Ngắt hoàn toàn nguồn
   điện trước khi tiến hành lắp đặt
2. Gắn contactor: Lắp contactor
   vào ray DIN hoặc bảng điện
3. Gắn rơ le nhiệt: Gắn
   rơ le nhiệt MT-32 trực tiếp vào phía dưới
   contactor
4. Kết nối dây nguồn: Đấu dây
   nguồn vào contactor (L1, L2, L3)
5. Kết nối rơ le với động cơ: Đấu
   dây từ cực ra của rơ le nhiệt (T1, T2, T3) đến động cơ
6. Đấu mạch điều khiển: Kết nối
   tiếp điểm phụ 95-96 (NC) của rơ le nhiệt vào mạch điều khiển contactor
7. Cài đặt dòng điện: Điều chỉnh
   giá trị dòng điện trên rơ le nhiệt theo dòng định mức của động
   cơ
8. Kiểm tra: Kiểm tra lại toàn bộ
   đấu nối và cài đặt trước khi cấp nguồn



Lưu ý quan trọng
khi lắp đặt:

• Cài đặt dòng điện: Giá trị cài
  đặt thường bằng dòng định mức của động cơ (ghi trên nhãn động
  cơ)
• Kiểm
  tra pha: Đảm bảo thứ tự pha đúng khi đấu nối
• Độ siết: Siết chặt các đầu cốt
  với mô-men xoắn đúng (thường là 1.2-1.5 Nm)
• Không gian lắp đặt: Để lại
  khoảng trống xung quanh để tản nhiệt tốt
• Chế độ Reset: Chọn chế độ reset
  thủ công hoặc tự động tùy theo yêu cầu

Từ kinh nghiệm lắp
đặt hơn 200 rơ le nhiệt MT-32, tôi khuyên bạn
nên cài đặt dòng điện của rơ le bằng khoảng 110% dòng định mức của động cơ
đối với động cơ làm việc liên tục, và 100% đối với động cơ có tải thay đổi.
Điều này sẽ cân bằng giữa bảo vệ an toàn và tránh tình trạng tác động
nhầm.

So sánh Rơ le nhiệt
MT-32 LS với Paragon LED
Downlight Surface Mounted 25W

Mặc dù
Rơ le nhiệt MT-32 và Paragon LED
Downlight Surface Mounted 25W (PSDRR180L25/65) là hai sản phẩm
hoàn toàn khác nhau, việc hiểu rõ cả hai sẽ giúp bạn tối ưu hóa hệ thống
điện. Rơ le nhiệt MT-32 bảo vệ hệ thống điện công nghiệp, trong khi đèn
Paragon cung cấp giải pháp chiếu sáng tiết kiệm năng lượng.

Khi lắp đặt đèn LED Paragon
PSDRR180L25/65 trong môi trường công nghiệp, việc sử dụng các thiết
bị bảo vệ như rơ le nhiệt MT-32 cho hệ thống
điện chung là cần thiết. Đèn LED Paragon tiêu thụ 25W, vận hành ở áp 220V AC
và có tuổi thọ cao nhờ công nghệ LED tiên tiến, trong khi rơ le nhiệt MT-32
đảm bảo hệ thống điện vận hành an toàn.

Xử lý sự cố và bảo
trì Rơ le nhiệt MT-32

Qua 15 năm làm việc
với rơ le nhiệt LS, tôi đã gặp và xử lý nhiều sự
cố khác nhau. Phần này sẽ giúp bạn nhận biết và giải quyết các vấn đề thường
gặp với MT-32.

Các sự cố thường
gặp và cách khắc phục:

• Rơ le tác động quá thường
  xuyên:
  • Kiểm
    tra cài đặt dòng điện, có thể cài đặt quá thấp
  • Đo dòng
    điện thực tế của động cơ
  • Kiểm
    tra động cơ có bị quá tải không
  • Đảm bảo
    môi trường xung quanh không quá nóng
• Rơ le không tác động khi động cơ quá
  tải:
  • Kiểm
    tra cài đặt dòng điện, có thể quá cao
  • Kiểm
    tra kết nối dây dẫn
  • Kiểm
    tra chức năng bảo vệ mất pha
  • Kiểm
    tra rơ le có bị hỏng không
• Không thể reset rơ le sau khi tác
  động:
  • Chờ đợi
    rơ le nguội (thường 1-2 phút)
  • Kiểm
    tra nút reset có bị kẹt không
  • Đảm bảo
    nguyên nhân quá tải đã được khắc phục

Bảo trì định
kỳ:

Để đảm bảo
rơ le nhiệt MT-32 hoạt động tin cậy, tôi khuyến
nghị bạn thực hiện bảo trì định kỳ 6 tháng một lần. Quy trình bảo trì bao gồm
kiểm tra độ siết của các đầu cốt, kiểm tra bằng mắt tình trạng vật lý của rơ
le, kiểm tra chức năng bằng cách nhấn nút test, và đo lường điện trở cách
điện.

            “Qua thực tế vận
hành, tôi nhận thấy 80% sự cố với rơ le nhiệt có thể ngăn ngừa được nếu thực
hiện bảo trì định kỳ đúng cách. Đây là khoản đầu tư nhỏ so với chi phí sửa
chữa hoặc thay thế động cơ.” – Kỹ sư Nguyễn Văn A

Mua sắm và lựa chọn
Rơ le nhiệt MT-32 phù hợp

Khi chọn mua
rơ le nhiệt MT-32, có một số yếu tố cần cân nhắc
để đảm bảo bạn chọn được sản phẩm phù hợp nhất. Dựa trên kinh nghiệm thực tế,
tôi đề xuất những lưu ý sau.

Tiêu chí lựa
chọn:

• Dòng điện định mức: Chọn model
  phù hợp với dòng định mức của động cơ
• Tính
  năng bổ sung: Xem xét nhu cầu về bảo vệ mất pha, reset tự
  động
• Tương thích: Đảm bảo tương
  thích với contactor đang sử dụng
• Môi trường làm việc: Cân nhắc
  điều kiện nhiệt độ, độ ẩm, bụi tại nơi lắp đặt
• Nguồn gốc xuất xứ: Ưu tiên hàng
  chính hãng LS từ Hàn Quốc

Giá thành của
rơ le nhiệt MT-32 7…10A LS chính hãng dao động
từ 250,000đ đến 350,000đ tùy theo nhà phân phối và thời điểm. Tôi khuyên bạn
nên mua từ các đại lý ủy quyền hoặc nhà phân phối uy tín để đảm bảo chất
lượng và được hưởng chế độ bảo hành chính hãng (thường là 12
tháng).

Từ kinh nghiệm làm
việc với nhiều dự án, tôi nhận thấy việc đầu tư vào rơ le nhiệt
chính hãng luôn mang lại hiệu quả kinh tế cao hơn trong dài
hạn. Những sản phẩm giá rẻ thường gặp vấn đề về độ ổn định và tuổi thọ, dẫn
đến chi phí sửa chữa và thay thế cao hơn.
