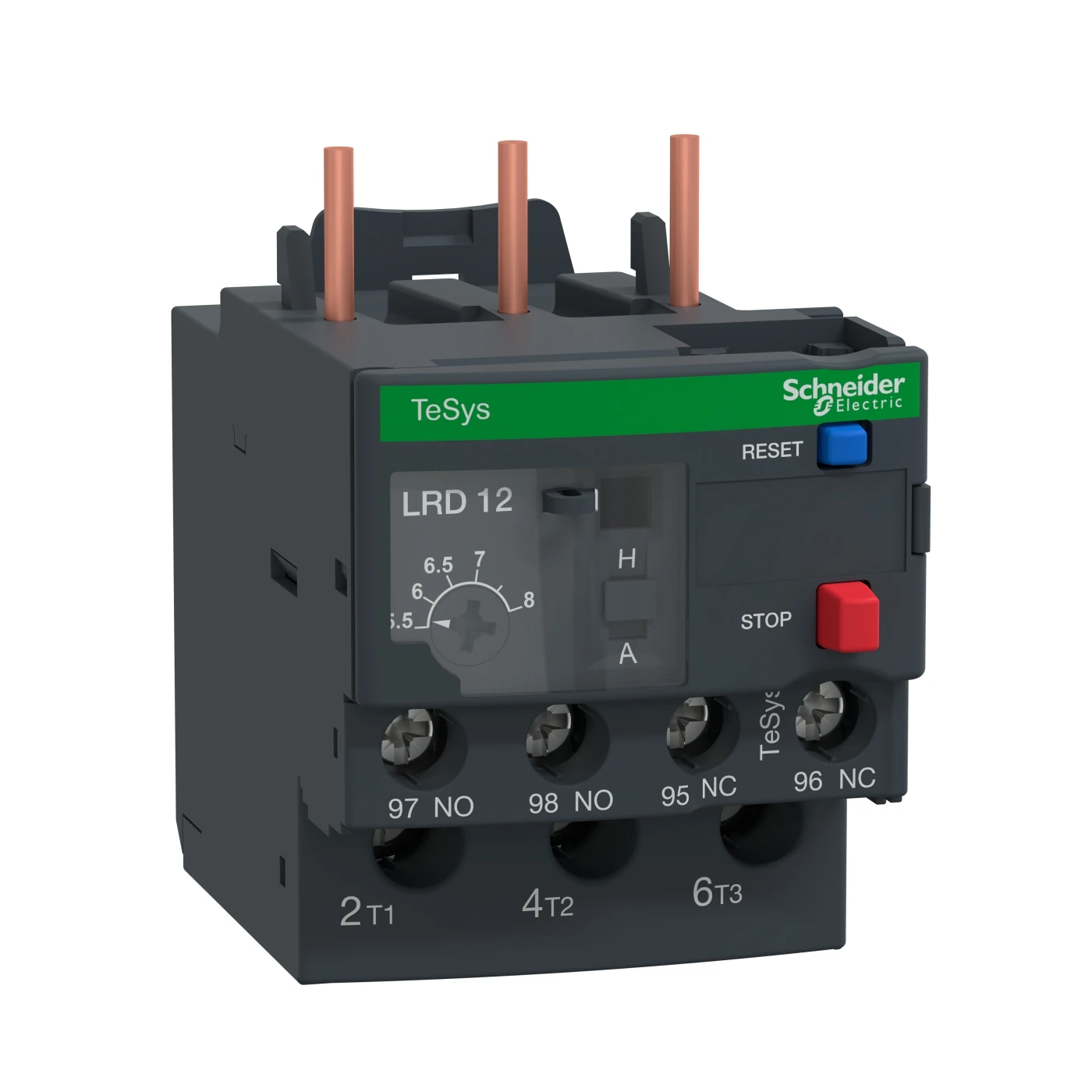

Rơ le nhiệt 5.5…8A dùng với Contactor LC1D09 … LC1D38 Schneider LRD12

Rơ le nhiệt 5.5…8A dùng với Contactor LC1D09 … LC1D38 Schneider LRD12: Bảo vệ động cơ toàn diện
Giới thiệu về rơ le nhiệt Schneider LRD12 🔍 Rơ le nhiệt Schneider LRD12 là thiết bị bảo vệ động cơ điện không thể thiếu trong hệ thống điện công nghiệp hiện đại. Sản phẩm này thuộc dòng TeSys Deca của Schneider Electric, được thiết kế với phạm vi điều chỉnh dòng điện từ 5.5A đến 8A, đáp ứng nhu cầu bảo vệ cho nhiều loại động cơ khác nhau. Bài viết này sẽ phân tích chi tiết về đặc điểm, ứng dụng và lợi ích của rơ le nhiệt Schneider LRD12 trong việc bảo vệ động cơ điện. Đặc điểm kỹ thuật nổi bật của rơ le nhiệt Schneider LRD12 ⚙️ Thông số kỹ thuật cơ bản Dải điều chỉnh dòng điện: 5.5 – 8A Tương thích với contactor: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 Tiếp điểm phụ: 1NO + 1NC (1 thường mở + 1 thường đóng) Cấp độ ngắt mạch: Class 10A (ngắt trong vòng 10 giây khi dòng điện gấp 7.2 lần dòng điện cài đặt) Độ nhạy mất pha: Có, bảo vệ trong trường hợp mất pha Phương pháp reset: Có thể chọn reset thủ công hoặc tự động Phương pháp lắp đặt: Lắp trực tiếp dưới contactor, trên tấm lắp hoặc thanh DIN với phụ kiện Thông số điện Điện áp cách điện định mức: 600V (CSA/UL), 690V (IEC) Điện áp vận hành định mức: lên đến 690V AC, 0-400Hz Nhiệt độ vận hành: -20°C đến +60°C Kích thước: Rộng 45mm, Sâu 70mm, Cao 66mm Trọng lượng: 0.124kg Chứng nhận: CE, UL, CSA, ATEX và các chứng nhận khác Ứng dụng của rơ le nhiệt Schneider LRD12 🏭 Rơ le nhiệt Schneider LRD12 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là: Bảo vệ quá tải cho động cơ điện trong các hệ thống điều khiển công nghiệp Hệ thống khởi động trực tiếp (DOL – Direct-On-Line starters) Hệ thống khởi động đảo chiều (Reversing starters) Tủ điều khiển động cơ trong các nhà máy sản xuất Hệ thống bơm nước, quạt thông gió và các ứng dụng HVAC Dây chuyền sản xuất tự động với nhiều động cơ điện Nguyên lý hoạt động của rơ le nhiệt Schneider LRD12 🔄 Rơ le nhiệt Schneider LRD12 hoạt động dựa trên nguyên lý nhiệt-cơ học, kết hợp với các tính năng điện tử hiện đại: Cảm biến nhiệt độ: Rơ le sử dụng các thanh lưỡng kim để phát hiện nhiệt độ tăng do dòng điện quá tải Phát hiện mất pha: Hệ thống cảm biến đặc biệt giúp phát hiện tình trạng mất pha, một trong những nguyên nhân phổ biến gây hỏng động cơ Cơ chế ngắt mạch: Khi phát hiện điều kiện quá tải, rơ le sẽ kích hoạt tiếp điểm để ngắt mạch điện, bảo vệ động cơ Hệ thống cài đặt: Người dùng có thể điều chỉnh dòng điện bảo vệ phù hợp với động cơ thông qua núm xoay tinh chỉnh Chế độ reset: Có thể cài đặt reset tự động hoặc thủ công tùy theo yêu cầu ứng dụng “Rơ le nhiệt Schneider LRD12 là một giải pháp đáng tin cậy cho việc bảo vệ động cơ ba pha, được thiết kế để tích hợp liền mạch với các contactor LC1D09 đến LC1D38, mang lại khả năng bảo vệ động cơ toàn diện.” So sánh rơ le nhiệt Schneider LRD12 với các dòng rơ le khác 📊 Tính năngSchneider LRD12Rơ le nhiệt thông thườngRơ le điện tửDải điều chỉnh dòng5.5-8APhạm vi hẹp hơnPhạm vi rộng hơnĐộ chính xácCaoTrung bìnhRất caoNhạy mất phaCóKhông phải tất cảCóChức năng bảo vệQuá tải, mất phaChủ yếu quá tảiĐa dạngKhả năng tích hợpTốt với LC1DHạn chếLinh hoạtChi phíTrung bìnhThấpCaoĐộ tin cậyRất caoTrung bìnhCao Lợi ích của việc sử dụng rơ le nhiệt Schneider LRD12 💯 Đối với người dùng sơ cấp: Dễ dàng lắp đặt – không cần kiến thức chuyên sâu Đơn giản trong vận hành – cài đặt dễ dàng bằng núm xoay Độ tin cậy cao – bảo vệ động cơ hiệu quả trong nhiều điều kiện làm việc An toàn tối đa – ngăn ngừa hư hỏng động cơ do quá tải Đối với chuyên gia: Tích hợp hoàn hảo với hệ sinh thái Schneider – đặc biệt là với dòng contactor LC1D Nhiều tùy chọn lắp đặt – trực tiếp dưới contactor, trên tấm hoặc thanh DIN Đáp ứng các tiêu chuẩn công nghiệp – với các chứng nhận CE, UL, CSA, ATEX Khả năng bảo vệ toàn diện – không chỉ quá tải mà còn bảo vệ mất pha Đối với doanh nghiệp: Giảm thời gian ngừng máy – bảo vệ kịp thời giúp tránh hư hỏng nghiêm trọng Kéo dài tuổi thọ động cơ – ngăn ngừa tình trạng quá nhiệt và quá tải Tiết kiệm chi phí bảo trì – giảm tần suất sửa chữa và thay thế động cơ Tăng hiệu quả sản xuất – hệ thống vận hành ổn định, ít gián đoạn Hướng dẫn lắp đặt rơ le nhiệt Schneider LRD12 🔧 Các bước lắp đặt cơ bản: Chuẩn bị contactor tương thích (LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 hoặc LC1D38) Tắt nguồn điện trước khi bắt đầu lắp đặt Lắp rơ le nhiệt vào contactor – đảm bảo các chân kết nối khớp đúng vị trí Kết nối dây điện vào các đầu nối của rơ le Điều chỉnh dòng điện định mức phù hợp với động cơ cần bảo vệ Chọn chế độ reset (tự động hoặc thủ công) theo yêu cầu ứng dụng Kiểm tra kết nối và đảm bảo tất cả các liên kết đều chắc chắn Bật nguồn và kiểm tra hoạt động của hệ thống Câu hỏi thường gặp về rơ le nhiệt Schneider LRD12 ❓ 1. Rơ le nhiệt LRD12 có thể sử dụng cho loại động cơ nào? Rơ le nhiệt Schneider LRD12 phù hợp với các động cơ ba pha có dòng điện định mức từ 5.5A đến 8A, thường là động cơ có công suất từ 2.2kW đến 4kW (tùy thuộc vào điện áp cung cấp). 2. Làm thế nào để cài đặt dòng điện định mức cho rơ le? Sử dụng núm xoay điều chỉnh trên mặt trước của rơ le, xoay đến giá trị phù hợp với dòng điện định mức của động cơ cần bảo vệ. 3. Khi nào nên chọn chế độ reset tự động và khi nào nên chọn reset thủ công? Reset tự động: Phù hợp với các hệ thống yêu cầu hoạt động liên tục, ít giám sát Reset thủ công: Nên dùng khi cần kiểm tra nguyên nhân trước khi khởi động lại, tăng mức độ an toàn 4. Có thể sử dụng LRD12 với contactor khác ngoài LC1D09 đến LC1D38 không? Không nên, vì LRD12 được thiết kế đặc biệt để tương thích với contactor LC1D09 đến LC1D38. Sử dụng với contactor khác có thể dẫn đến lắp đặt không phù hợp và giảm hiệu quả bảo vệ. 5. Làm thế nào để kiểm tra rơ le nhiệt hoạt động đúng? Sử dụng nút test trên thiết bị để mô phỏng điều kiện quá tải và kiểm tra xem rơ le có ngắt mạch hay không. Tại sao nên chọn sản phẩm từ VIKI? 🌟 Khi mua rơ le nhiệt Schneider LRD12 và các thiết bị điện khác từ Thiết bị điện VIKI, quý khách sẽ nhận được: Sản phẩm chính hãng 100% với đầy đủ tem nhãn và giấy tờ Giá cả cạnh tranh nhất trên thị trường Bảo hành chính hãng và hỗ trợ kỹ thuật sau bán hàng Giao hàng nhanh chóng trong khu vực TP. Hồ Chí Minh Đội ngũ tư vấn chuyên nghiệp, giúp bạn lựa chọn sản phẩm phù hợp nhất Các sản phẩm thiết bị điện khác từ VIKI 📱 VIKI tự hào là nhà cung cấp nhiều dòng thiết bị điện chất lượng cao: Công tắc ổ cắm Thiết bị đóng cắt Dây điện Tủ điện Đèn led Kết luận 📝 Rơ le nhiệt Schneider LRD12 là giải pháp bảo vệ động cơ điện hiệu quả và đáng tin cậy cho các hệ thống công nghiệp. Với dải điều chỉnh dòng điện từ 5.5A đến 8A, sản phẩm này phù hợp với nhiều loại động cơ khác nhau và tích hợp hoàn hảo với contactor Schneider LC1D09 đến LC1D38. Nhờ các tính năng bảo vệ toàn diện như phát hiện mất pha, chế độ reset linh hoạt và khả năng chống quá tải, LRD12 giúp kéo dài tuổi thọ động cơ, giảm thời gian ngừng máy và tối ưu hóa hiệu quả sản xuất. Hãy liên hệ với Thiết bị điện VIKI ngay hôm nay để được tư vấn và mua sắm sản phẩm rơ le nhiệt Schneider LRD12 chính hãng với giá tốt nhất! Thông tin liên hệ Địa chỉ: 37C, Đường số 1, Phường Long Trường, Thành phố Thủ Đức, TP. Hồ Chí Minh Hotline/Zalo: 0933 320 468 – 0948 946 109 – 0938 461 348 Website: Thiết bị điện VIKI Tham khảo thêm từ các nhà cung cấp đáng tin cậy 🔗 Để tìm hiểu thêm về thiết bị điện, quý khách có thể tham khảo: Dây Cadivi Thiết bị điện Panasonic Thiết bị điện Schneider Skyled Led Philips
