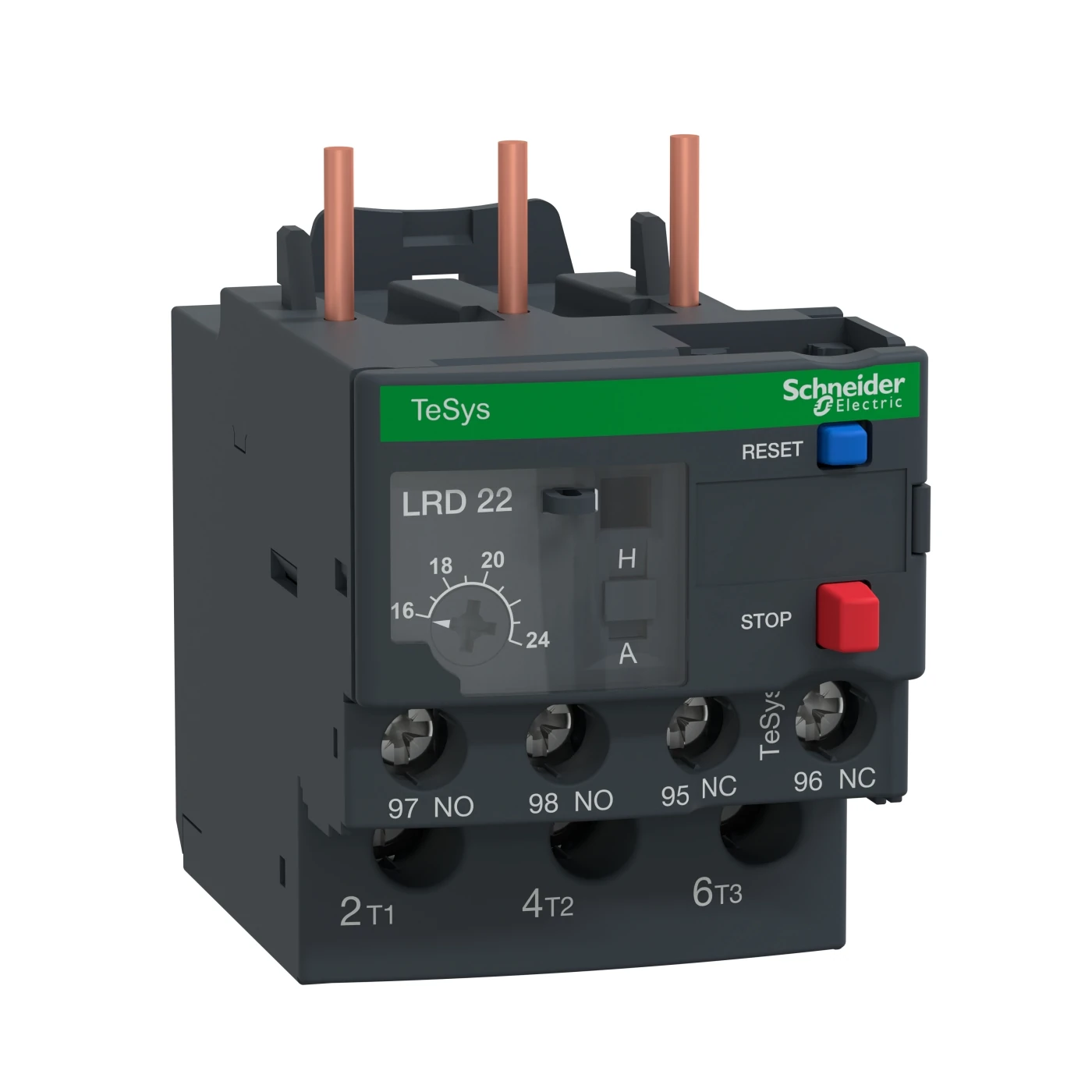

Rơ
le nhiệt 16…24A dùng với Contactor LC1D25 … LC1D38 Schneider LRD22: Giải pháp
bảo vệ động cơ hiệu quả 🛡️

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi quá tải
là vô cùng quan trọng. Rơ le nhiệt Schneider
LRD22 là một trong những thiết bị bảo vệ động cơ hiệu quả nhất
hiện nay. Bài viết này sẽ phân tích chi tiết về đặc điểm, ứng dụng và cách
lựa chọn rơ le nhiệt LRD22 phù hợp với nhu cầu của bạn. 🔍

Rơ le nhiệt Schneider LRD22 là gì? 🤔

Rơ le nhiệt LRD22 là thiết bị bảo vệ
động cơ thuộc dòng sản phẩm TeSys Deca của Schneider Electric. Thiết bị này
được thiết kế đặc biệt để bảo vệ động cơ khỏi quá tải và mất pha, giúp kéo
dài tuổi thọ của động cơ và đảm bảo vận hành an toàn, ổn định.
💪

Đặc điểm kỹ thuật nổi bật của rơ le nhiệt LRD22
⚙️


• Dải dòng
  điện: 16-24A – phù hợp với nhiều loại động cơ công
  nghiệp



• Cấp độ
  bảo vệ: Class 10A – đảm bảo ngắt mạch nhanh chóng khi phát
  hiện sự cố



• Tiếp điểm
  phụ: 1NO + 1NC – linh hoạt trong thiết kế mạch điều
  khiển



• Tần số
  làm việc: 0-400 Hz – tương thích với nhiều ứng
  dụng



• Điện áp
  cách điện: 690V – an toàn cho các hệ thống điện áp
  cao



• Tương
  thích: Với contactor LC1D25 đến LC1D38 của
  Schneider



• Kiểu kết
  nối: Đấu nối bằng vít – dễ dàng lắp đặt và bảo
  trì



• Lắp
  đặt: Trên tấm hoặc ray với phụ kiện phù hợp

Tại sao nên chọn rơ le nhiệt Schneider LRD22?
🌟

So với các sản phẩm khác trên thị trường, rơ le
nhiệt LRD22 nổi bật với nhiều ưu điểm:



“Rơ le nhiệt
Schneider LRD22 là giải pháp bảo vệ động cơ toàn diện, kết hợp hiệu suất cao
và độ tin cậy vượt trội trong môi trường công nghiệp khắc
nghiệt.”

1. Độ tin cậy cao 🛠️

Là sản phẩm của Schneider Electric – thương hiệu hàng đầu về thiết
bị điện, LRD22 được sản xuất theo tiêu chuẩn
chất lượng nghiêm ngặt, đảm bảo hoạt động ổn định, bền bỉ trong thời gian
dài.

2. Tính năng bảo vệ toàn diện 🔒

Không chỉ bảo vệ động cơ khỏi quá tải, rơ le nhiệt LRD22 còn có
khả năng phát hiện và ngăn chặn sự cố mất pha, giúp bảo vệ động cơ một cách
toàn diện.

3. Tương thích cao 🔄

Rơ le nhiệt LRD22 được thiết kế đặc
biệt để làm việc với dòng contactor LC1D25 đến LC1D38 của Schneider, tạo
thành một hệ thống bảo vệ và điều khiển động cơ đồng bộ, hiệu quả.

4. Dễ dàng lắp đặt và vận hành ⚡

Với thiết kế thông minh và hướng dẫn chi tiết, việc lắp đặt và vận
hành rơ le nhiệt LRD22 trở nên đơn giản, tiết
kiệm thời gian và chi phí.

Ứng dụng của rơ le nhiệt Schneider LRD22 trong công nghiệp
🏭

Rơ le nhiệt LRD22 được ứng dụng rộng
rãi trong nhiều lĩnh vực công nghiệp:


1. Hệ thống
   sản xuất tự động – bảo vệ động cơ trong dây chuyền sản
   xuất



2. Hệ thống
   bơm và quạt công nghiệp – đảm bảo vận hành ổn
   định



3. Máy nén
   khí – ngăn ngừa sự cố quá nhiệt



4. Hệ thống
   băng tải – bảo vệ động cơ khỏi quá tải



5. Thiết bị
   nâng hạ – đảm bảo an toàn trong quá trình vận hành

Cách chọn rơ le nhiệt phù hợp với động cơ
📊

Việc lựa chọn rơ le nhiệt phù hợp với
động cơ là vô cùng quan trọng. Dưới đây là bảng so sánh giúp bạn dễ dàng lựa
chọn:









































Công suất động cơ (kW)	Dòng điện định mức (A)	Loại rơ le nhiệt phù hợp
7.5 – 11	16 – 24	LRD22
5.5 – 7.5	12 – 18	LRD21
11 – 15	23 – 32	LRD32

Để chọn rơ le nhiệt phù hợp, bạn
cần:


• Xác định dòng điện định
  mức của động cơ



• Chọn rơ le có dải dòng
  điện phù hợp (bao gồm dòng định mức)



• Đảm bảo tương thích với
  contactor đang sử dụng

Hướng dẫn lắp đặt rơ le nhiệt LRD22 với contactor LC1D
🔧

Lắp đặt rơ le nhiệt LRD22 với
contactor LC1D25 đến LC1D38 rất đơn giản với các bước sau:


1. Bước
   1: Ngắt nguồn điện hoàn toàn trước khi lắp
   đặt



2. Bước
   2: Gắn rơ le nhiệt vào phía dưới contactor



3. Bước
   3: Đảm bảo các chân kết nối khớp hoàn toàn



4. Bước
   4: Siết chặt các vít kết nối



5. Bước
   5: Đấu dây theo sơ đồ (L1, L2, L3 từ contactor và T1, T2, T3
   đến động cơ)



6. Bước 6:
   Kiểm tra và điều chỉnh dòng điện cài đặt phù hợp với động cơ

Cài đặt và bảo trì rơ le nhiệt LRD22 🛠️

Cài đặt dòng điện bảo vệ

Để cài đặt dòng điện bảo vệ cho rơ le nhiệt
LRD22:


• Xác định dòng điện định
  mức của động cơ từ nhãn hoặc catalog



• Sử dụng núm xoay trên
  rơ le để điều chỉnh giá trị bằng với dòng điện định mức



• Đối với động cơ khởi
  động trực tiếp, có thể cài đặt ở mức 100-105% dòng định mức

Bảo trì định kỳ

Để đảm bảo hoạt động hiệu quả, nên bảo trì rơ le
nhiệt định kỳ:


• Kiểm tra các điểm kết
  nối 6 tháng/lần



• Đảm bảo vít siết chặt,
  không bị lỏng



• Làm sạch bụi bẩn bám
  trên thiết bị



• Kiểm tra hoạt động của
  nút Reset



• Thử nghiệm chức năng
  bảo vệ định kỳ

So sánh rơ le nhiệt LRD22 với các sản phẩm khác trên thị trường
📈

So với các sản phẩm tương tự, rơ le nhiệt Schneider
LRD22 có những ưu điểm vượt trội:









































































Đặc điểm	Schneider LRD22	Siemens 3RU21	ABB TF42
Dải dòng điện	16-24A	17-22A	18-25A
Cấp bảo vệ	Class 10A	Class 10	Class 10
Tiếp điểm phụ	1NO+1NC	1NO+1NC	1NO+1NC
Tần số làm việc	0-400Hz	0-60Hz	0-60Hz
Độ bền cơ khí	Cao	Trung bình	Trung bình

Câu hỏi thường gặp về rơ le nhiệt LRD22 ❓

1. Rơ le nhiệt LRD22 có thể sử dụng với contactor của hãng khác
không?

Mặc dù rơ le nhiệt LRD22 được thiết
kế để hoạt động tốt nhất với contactor Schneider từ LC1D25 đến LC1D38, nhưng
trong một số trường hợp, nó có thể tương thích với contactor của hãng khác có
kích thước và đặc tính tương đương. Tuy nhiên, để đảm bảo hiệu quả bảo vệ,
nên sử dụng với contactor Schneider.

2. Làm thế nào để kiểm tra rơ le nhiệt có hoạt động tốt
không?

Bạn có thể kiểm tra bằng cách nhấn nút Test trên rơ le (nếu có)
hoặc mô phỏng tình trạng quá tải bằng cách điều chỉnh giá trị dòng điện cài
đặt xuống thấp hơn dòng điện thực tế của động cơ trong thời gian ngắn. Nếu rơ
le kích hoạt và ngắt mạch, có nghĩa là nó vẫn hoạt động tốt.

3. Khi nào cần thay thế rơ le nhiệt?

Nên thay thế rơ le nhiệt trong các
trường hợp sau:


• Sau khi đã trải qua
  nhiều lần quá tải nghiêm trọng



• Khi nút Reset không
  hoạt động hoặc hoạt động không ổn định



• Khi có dấu hiệu cháy,
  nóng bất thường



• Sau khoảng 8-10 năm sử
  dụng (tuỳ theo môi trường làm việc)

Mua rơ le nhiệt Schneider LRD22 chính hãng ở đâu?
🛒

Để đảm bảo mua được rơ le nhiệt Schneider
LRD22 chính hãng với giá cả hợp lý, bạn có thể liên hệ với
Thiết bị điện VIKI
– đơn vị phân phối thiết bị điện uy tín tại Việt Nam. Chúng tôi cam kết cung
cấp sản phẩm chính hãng, giá cạnh tranh cùng dịch vụ hỗ trợ kỹ thuật chuyên
nghiệp.

Thông tin liên hệ:


• 📞 Phone/Zalo:
  0933320468 – 0948946109 – 0938 461 348



• 🏢 Địa chỉ: 37C,
  Đường số 1, Phường Long Trường, TP. Thủ Đức, TP. Hồ Chí Minh



• 🌐 Website:
  Thiết bị điện
  VIKI

Ngoài rơ le nhiệt LRD22, chúng tôi
còn cung cấp đa dạng các sản phẩm thiết bị điện khác như: Công tắc ổ
cắm, Thiết bị đóng
cắt, Dây
điện, Đèn
led và Thiết bị
điện Công Nghiệp.

Kết luận 🏁

Rơ le nhiệt Schneider LRD22 là giải
pháp bảo vệ động cơ hiệu quả, đặc biệt khi kết hợp với contactor LC1D25 đến
LC1D38. Với tính năng bảo vệ toàn diện, dễ dàng lắp đặt và vận hành, LRD22 là
lựa chọn lý tưởng cho các hệ thống điện công nghiệp.

Để được tư vấn chi tiết về sản phẩm và giải pháp bảo vệ động cơ
phù hợp với nhu cầu của bạn, hãy liên hệ Thiết bị điện VIKI ngay
hôm nay!
