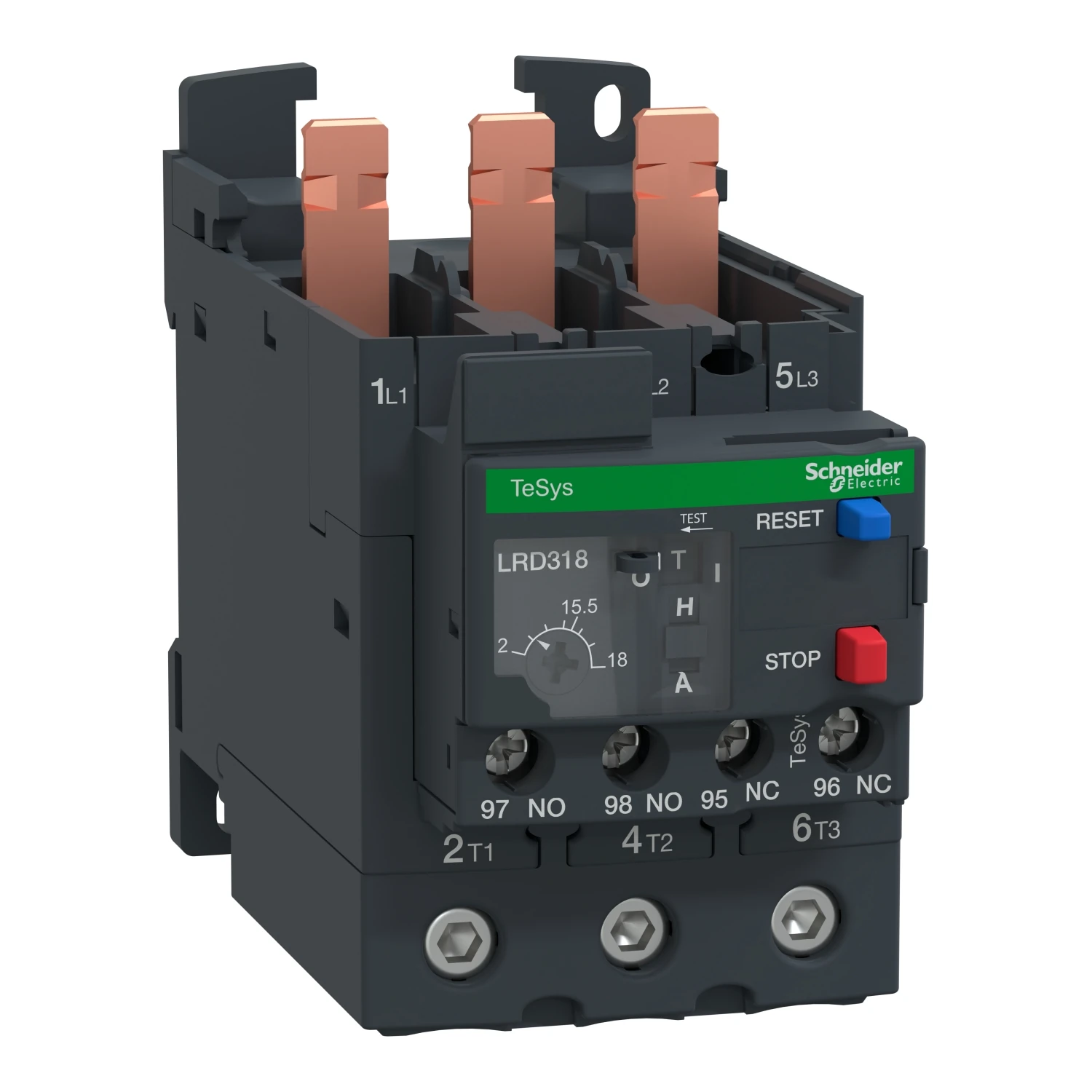

Rơ le nhiệt 12…18A dùng với Contactor LC1D40A … LC1D65A Schneider
LRD318: Bảo vệ động cơ hiệu quả 💪

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự
cố quá tải là vô cùng quan trọng. Rơ le nhiệt
LRD318 của Schneider Electric là một giải pháp đáng tin cậy
được nhiều kỹ sư và chuyên gia điện công nghiệp lựa chọn. Bài viết này sẽ
cung cấp cho bạn thông tin chi tiết về sản phẩm, cách thức hoạt động và hướng
dẫn lắp đặt để bảo vệ hệ thống động cơ của bạn một cách hiệu quả.
🛡️

Tổng quan về Rơ le nhiệt Schneider LRD318
📋

Rơ le nhiệt LRD318 thuộc dòng sản
phẩm TeSys LRD của Schneider Electric – một thương hiệu hàng đầu trong lĩnh
vực thiết bị điện công nghiệp. Đây là thiết bị bảo vệ thiết yếu được thiết kế
để ngăn chặn tình trạng quá tải cho động cơ, đảm bảo hệ thống vận hành an
toàn và kéo dài tuổi thọ thiết bị.

Đặc điểm kỹ thuật nổi bật ⚙️


• Dải dòng
  điện điều chỉnh: 12-18A



• Tương
  thích với contactor: LC1D40A đến LC1D65A



• Tiếp điểm
  phụ: 1NO (thường mở) + 1NC (thường đóng)



• Đặc tính
  ngắt: Class 10A (tiêu chuẩn cho rơ le bảo vệ động
  cơ)



• Phương
  pháp lắp đặt: Gắn trực tiếp vào contactor hoặc lắp
  riêng



• Nhiệt độ
  hoạt động: -20°C đến +60°C



“Rơ le nhiệt LRD318
là thiết bị không thể thiếu trong các hệ thống điều khiển động cơ công
nghiệp, giúp ngăn ngừa sự cố và đảm bảo hệ thống vận hành ổn
định.”

Nguyên lý hoạt động của Rơ le nhiệt LRD318 🔍

Rơ le nhiệt Schneider LRD318 hoạt
động dựa trên nguyên lý bảo vệ nhiệt-dòng điện. Khi dòng điện chạy qua động
cơ vượt quá giá trị cài đặt trong một khoảng thời gian nhất định, rơ le sẽ
kích hoạt và ngắt mạch, bảo vệ động cơ khỏi nguy cơ bị hư hỏng do quá
tải.

Quy trình hoạt động chi tiết:


1. Giám sát
   dòng điện: Rơ le liên tục theo dõi dòng điện qua các pha của
   động cơ



2. Phát hiện
   quá tải: Khi dòng điện vượt ngưỡng cài đặt
   (12-18A)



3. Trễ thời
   gian: Tùy thuộc vào mức độ quá tải, rơ le sẽ có độ trễ ngắt
   phù hợp



4. Ngắt
   mạch: Tiếp điểm NC đóng lại, ngắt nguồn cung cấp cho động
   cơ



5. Báo hiệu
   sự cố: Chỉ thị quá tải hiển thị trên thiết bị

Với cơ chế compensation nhiệt, LRD318
vẫn hoạt động chính xác ngay cả khi nhiệt độ môi trường thay đổi, giúp tránh
các ngắt mạch không cần thiết hoặc bỏ qua các sự cố thực tế.
🌡️

Tại sao nên chọn Rơ le nhiệt Schneider LRD318?
🤔

So với các sản phẩm tương tự trên thị trường, rơ le
nhiệt LRD318 của Schneider Electric nổi bật với nhiều ưu điểm
vượt trội:





























































Tiêu chí	Rơ le nhiệt LRD318	Sản phẩm thông thường
Độ tin cậy	Rất cao, thương hiệu Schneider uy tín	Trung bình, tùy nhà sản xuất
Độ chính xác	±10% giá trị cài đặt	±15-20% giá trị cài đặt
Khả năng tương thích	Đặc biệt tương thích với contactor LC1D40A-LC1D65A	Hạn chế với một số dòng contactor
Tuổi thọ cơ khí	>100,000 chu kỳ	30,000-50,000 chu kỳ
Compensation nhiệt độ	Có, hoạt động ổn định ở nhiều môi trường	Hạn chế hoặc không có

Hướng dẫn lắp đặt Rơ le nhiệt LRD318 với Contactor LC1D
🛠️

Việc lắp đặt đúng cách sẽ đảm bảo rơ le nhiệt hoạt động hiệu quả
và kéo dài tuổi thọ thiết bị. Dưới đây là các bước lắp đặt rơ
le nhiệt LRD318 với contactor LC1D40A đến
LC1D65A:

Các bước lắp đặt chi tiết:


1. Ngắt
   nguồn điện: Đảm bảo ngắt hoàn toàn nguồn điện trước khi tiến
   hành lắp đặt



2. Chuẩn bị
   contactor: Kiểm tra contactor LC1D để đảm bảo tương thích với
   LRD318



3. Gắn rơ le
   nhiệt: Lắp rơ le nhiệt vào mặt dưới của contactor, đảm bảo các
   chân kết nối khớp hoàn toàn



4. Kết nối
   dây dẫn: Đấu dây động cơ vào các cổng T1, T2, T3 của rơ le
   nhiệt



5. Cài đặt
   dòng định mức: Điều chỉnh giá trị dòng điện phù hợp với động
   cơ (trong khoảng 12-18A)



6. Kiểm tra
   hoạt động: Sau khi cấp nguồn, kiểm tra chức năng reset và test
   của rơ le

Lưu ý quan trọng: Khi lắp đặt, cần
đảm bảo siết chặt các điểm đấu nối để tránh phát sinh nhiệt và hư hỏng thiết
bị. Kiểm tra độ cứng của các kết nối định kỳ để đảm bảo hoạt động ổn định.
⚠️

Ứng dụng của Rơ le nhiệt LRD318 trong công nghiệp
🏭

Rơ le nhiệt Schneider LRD318 được ứng
dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:


• Hệ thống
  sản xuất tự động: Bảo vệ động cơ trong dây chuyền sản
  xuất



• Hệ thống
  bơm công nghiệp: Ngăn ngừa quá tải cho động cơ bơm nước, hóa
  chất



• Máy nén
  khí: Bảo vệ động cơ máy nén khỏi hư hỏng do quá
  tải



• Băng
  tải: Đảm bảo vận hành ổn định cho hệ thống băng
  tải



• Quạt công
  nghiệp: Bảo vệ Quạt trần và hệ
  thống thông gió trong nhà máy

Nhờ khả năng bảo vệ hiệu quả, LRD318
giúp giảm thiểu thời gian ngừng máy, tiết kiệm chi phí sửa chữa và thay thế
động cơ, đồng thời nâng cao độ an toàn cho hệ thống điện công nghiệp.
💼

Cách khắc phục sự cố thường gặp với Rơ le nhiệt LRD318
🔧

Khi sử dụng rơ le nhiệt LRD318, có
thể gặp một số vấn đề sau và cách khắc phục:

1. Rơ le ngắt quá thường xuyên

Nguyên nhân: Cài đặt dòng điện quá
thấp, động cơ yêu cầu dòng khởi động cao, hoặc môi trường quá nóng.

Giải pháp: Kiểm tra và điều chỉnh lại
cài đặt dòng điện, đảm bảo thông gió tốt cho tủ điện.

2. Rơ le không ngắt khi quá tải

Nguyên nhân: Cài đặt dòng điện quá
cao, kết nối lỏng lẻo, hoặc rơ le bị hỏng.

Giải pháp: Kiểm tra lại giá trị cài
đặt, siết chặt các đầu nối, hoặc thay thế rơ le nếu cần.

3. Không thể reset sau khi ngắt

Nguyên nhân: Rơ le vẫn đang nóng, sự
cố vẫn tồn tại, hoặc cơ chế reset bị hỏng.

Giải pháp: Chờ rơ le nguội (5-10 phút),
khắc phục nguyên nhân gây quá tải, hoặc thay thế thiết bị.



“Việc bảo trì định
kỳ và kiểm tra thường xuyên rơ le nhiệt sẽ giúp phát hiện sớm các vấn đề tiềm
ẩn, đảm bảo hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết
bị.”

So sánh LRD318 với các dòng rơ le nhiệt khác của Schneider
📊

Để giúp bạn có cái nhìn tổng quan về dòng sản phẩm, dưới đây là
bảng so sánh LRD318 với một số mẫu rơ le nhiệt
khác trong cùng dòng TeSys LRD:





























































Model	Dải dòng điện	Contactor tương thích	Ứng dụng chính
LRD318	12-18A	LC1D40A-LC1D65A	Động cơ công suất trung bình
LRD316	9-13A	LC1D25-LC1D38	Động cơ công suất nhỏ
LRD322	16-24A	LC1D50A-LC1D80A	Động cơ công suất lớn
LRD3363	55-70A	LC1D115-LC1D150	Động cơ công nghiệp lớn

Mua Rơ le nhiệt Schneider LRD318 chính hãng ở đâu?
🛒

Để đảm bảo chất lượng và độ tin cậy của sản phẩm, bạn nên mua
rơ le nhiệt Schneider LRD318 từ các nhà phân
phối ủy quyền chính thức. Thiết bị điện VIKI là
đại lý phân phối chính hãng các sản phẩm Schneider, đảm bảo nguồn gốc xuất xứ
và chế độ bảo hành đầy đủ.

Ngoài rơ le nhiệt LRD318, VIKI còn
cung cấp đa dạng các sản phẩm Thiết bị
điện Công Nghiệp chất lượng cao như:


• Công tắc ổ
  cắm



• Phích
  cắm ổ cắm công nghiệp



• Thiết
  bị đóng cắt



• Dây
  điện



• Tủ
  điện



• Đèn
  led

Câu hỏi thường gặp về Rơ le nhiệt Schneider LRD318
❓

1. Rơ le nhiệt LRD318 có thể lắp đặt độc lập không kèm contactor
được không?

Có thể, nhưng sẽ cần thêm giá đỡ lắp đặt riêng (mounting plate).
Tuy nhiên, để đảm bảo hiệu quả bảo vệ tốt nhất, nên lắp đặt kèm với contactor
Schneider dòng LC1D40A đến LC1D65A.

2. Làm thế nào để điều chỉnh dòng định mức cho rơ le nhiệt
LRD318?

Bạn có thể điều chỉnh dòng định mức bằng cách xoay núm điều chỉnh
ở mặt trước của rơ le, trong phạm vi từ 12A đến 18A. Nên cài đặt dòng định
mức bằng khoảng 110% dòng điện danh định của động cơ.

3. Rơ le nhiệt LRD318 có cần bảo trì định kỳ
không?

Rơ le nhiệt LRD318 không yêu cầu bảo trì phức tạp, nhưng nên kiểm
tra định kỳ 6-12 tháng một lần để đảm bảo các kết nối chặt chẽ, không bị ôxy
hóa và hoạt động của cơ cấu ngắt vẫn trơn tru.

4. Tại sao nên chọn rơ le nhiệt Schneider thay vì các thương hiệu
khác?

Schneider Electric là thương hiệu hàng đầu trong lĩnh vực thiết bị
điện với hơn 180 năm kinh nghiệm. Sản phẩm của Schneider nổi bật với độ tin
cậy cao, tuổi thọ dài, độ chính xác tốt và được hỗ trợ kỹ thuật toàn
cầu.

Kết luận 📝

Rơ le nhiệt Schneider LRD318 là thiết
bị bảo vệ động cơ công nghiệp đáng tin cậy, đặc biệt phù hợp khi sử dụng với
các contactor LC1D40A đến LC1D65A. Với dải dòng điện từ 12A đến 18A, thiết bị
này đáp ứng tốt nhu cầu bảo vệ cho các động cơ công suất trung bình trong
nhiều ứng dụng công nghiệp.

Việc đầu tư vào một hệ thống bảo vệ động cơ chất lượng cao như
LRD318 không chỉ giúp ngăn ngừa các sự cố, tiết kiệm chi phí sửa chữa và thay
thế, mà còn đảm bảo hệ thống sản xuất vận hành ổn định, liên
tục.
