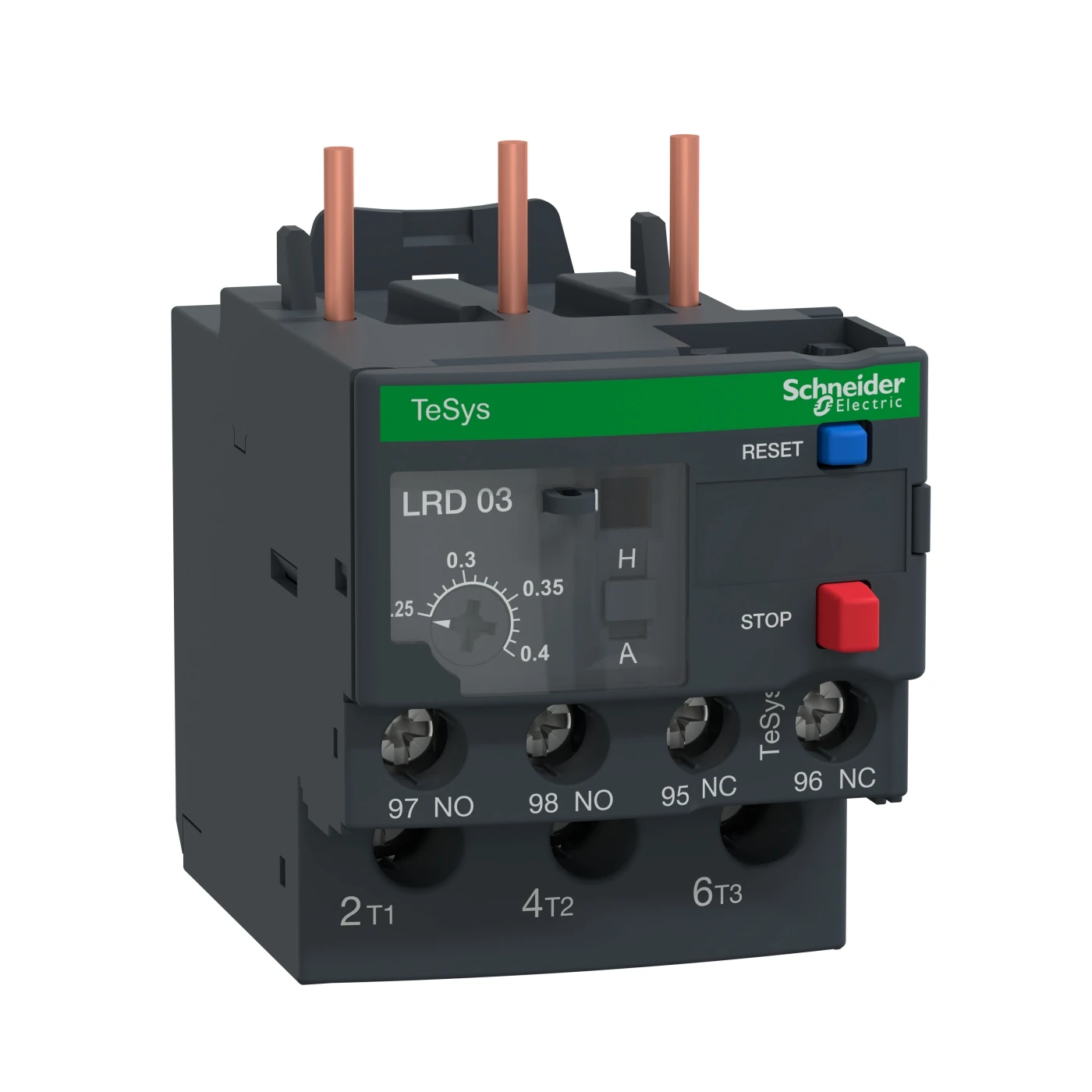

Rơ le nhiệt 0.25…0.4A
dùng với Contactor LC1D09 … LC1D38 Schneider LRD03: Hướng dẫn toàn diện
✅
Trong lĩnh vực điện công
nghiệp, rơ le nhiệt đóng vai trò quan trọng
trong việc bảo vệ động cơ khỏi quá tải. Hôm nay, chúng ta sẽ tìm hiểu chi
tiết về Rơ le nhiệt Schneider LRD03 – một sản
phẩm chất lượng cao với dải điều chỉnh dòng điện từ 0.25 đến 0.4A, được thiết
kế đặc biệt để sử dụng với các contactor LC1D09 đến
LC1D38. 🔍
1. Tổng quan về Rơ le
nhiệt Schneider LRD03 🌟
Rơ le nhiệt
LRD03 thuộc dòng TeSys của Schneider Electric – nhà sản xuất
thiết bị điện hàng đầu thế giới. Đây là thiết bị bảo vệ quá tải nhiệt được
thiết kế với độ tin cậy cao, đảm bảo hoạt động ổn định và kéo dài tuổi thọ
của động cơ điện trong các ứng dụng công nghiệp.
“Bảo vệ hiệu quả
cho động cơ là yếu tố quyết định đến tuổi thọ và hiệu suất hoạt động của hệ
thống điện công nghiệp”
2. Đặc điểm kỹ thuật nổi
bật của Rơ le nhiệt Schneider LRD03 🛠️
- Dải
điều chỉnh dòng điện: 0.25 đến 0.4A - Cấp
bảo vệ nhiệt: Loại 10A (ngắt trong vòng dưới 10 giây khi có
quá tải) - Tiếp
điểm phụ: 1NO + 1NC (1 thường mở và 1 thường
đóng) - Tùy
chọn reset: Cả thủ công và tự động - Kiểu
kết nối: Đầu nối vít - Khả
năng đấu dây: 1-4 mm² cho mạch điện chính và 1-2.5 mm² cho
mạch điều khiển - Kích
thước: Rộng khoảng 45mm, sâu 70mm - Trọng
lượng: Khoảng 0.13kg - Xuất
xứ: Pháp
3. Tính năng bảo vệ vượt
trội của LRD03 🛡️
Là một trong những
thiết bị đóng cắt quan trọng, rơ
le nhiệt Schneider LRD03 cung cấp nhiều lớp bảo vệ cho động cơ
điện:
- Bảo vệ
quá tải: Tự động ngắt khi phát hiện dòng điện vượt ngưỡng cài
đặt - Nhạy
với mất pha: Phát hiện và ngắt khi có hiện tượng mất pha, bảo
vệ động cơ khỏi hư hỏng - Tương
thích cao: Hoạt động tốt trên mạng điện AC và DC lên đến 690
VAC - Tuân
thủ tiêu chuẩn: Đáp ứng IEC 60947-4-1 và các tiêu chuẩn quốc
tế khác
4. Cách lắp đặt Rơ le
nhiệt LRD03 với Contactor 🔧
Việc lắp đặt rơ
le nhiệt Schneider LRD03 có thể thực hiện theo hai
cách:
4.1. Lắp trực tiếp lên
contactor
Đây là phương pháp phổ
biến nhất, giúp tiết kiệm không gian và đơn giản hóa quá trình đi
dây:
- Đảm bảo contactor đã
được ngắt khỏi nguồn điện - Căn chỉnh rơ le
LRD03 với phần dưới của contactor LC1D09~LC1D38 - Ấn vào cho đến khi
nghe tiếng “click” xác nhận việc lắp đặt hoàn tất - Kiểm tra kết nối
bằng cách kéo nhẹ, đảm bảo rơ le đã được cố định chắc chắn
4.2. Lắp đặt từ xa bằng
khối đầu nối
Phương pháp này phù hợp
khi cần tối ưu không gian lắp đặt hoặc khi yêu cầu kiểm soát từ
xa:
- Sử dụng khối đầu nối
đặc biệt để gắn rơ le LRD03 - Đảm bảo kết nối dây
điều khiển đúng quy cách - Kiểm tra và xiết
chặt các đầu nối vít
5. So sánh Rơ le nhiệt
LRD03 với các sản phẩm cùng loại 📊
| Tiêu chí |
Schneider LRD03 |
Sản phẩm tương đương |
|---|---|---|
| Dải điều chỉnh dòng |
0.25-0.4A | Thường có dải rộng hơn |
| Độ tin cậy |
Rất cao |
Trung bình đến cao |
| Độ chính xác |
±10% | ±15-20% |
| Tuổi thọ cơ khí |
Trên 100,000 chu kỳ |
50,000-80,000 chu kỳ |
| Xuất xứ |
Pháp | Đa dạng |
6. Các ứng dụng phổ biến
của Rơ le nhiệt LRD03 🏭
Rơ le nhiệt
Schneider LRD03 thường được sử dụng trong nhiều ứng dụng công
nghiệp khác nhau:
- Hệ thống bơm nước
công nghiệp cỡ nhỏ - Máy nén khí
mini - Băng tải cỡ nhỏ
trong dây chuyền sản xuất - Hệ thống điều khiển
tự động trong nhà máy - Thiết bị gia công cơ
khí nhỏ - Các động cơ điện có
công suất thấp yêu cầu bảo vệ chính xác
Với dải dòng điện từ 0.25
đến 0.4A, sản phẩm này lý tưởng cho các động cơ điện công suất nhỏ cần được
bảo vệ chính xác và tin cậy. 💡
7. Hướng dẫn cài đặt và
điều chỉnh LRD03 ⚙️
Việc cài đặt đúng
rơ le nhiệt là yếu tố quyết định đến hiệu quả
bảo vệ cho động cơ:
- Xác
định dòng định mức của động cơ từ nhãn thông
số - Điều
chỉnh núm xoay trên rơ le LRD03 đến giá trị phù hợp (thường là
1.1-1.2 lần dòng định mức) - Chọn
chế độ reset (tự động hoặc thủ công) tùy theo yêu cầu hệ
thống - Kiểm
tra hoạt động bằng cách nhấn nút test
Lưu ý: Điều chỉnh dòng
điện quá thấp có thể gây ngắt không cần thiết, trong khi cài đặt quá cao sẽ
không bảo vệ đầy đủ cho động cơ. 🔄
8. Câu hỏi thường gặp về
Rơ le nhiệt LRD03 ❓
8.1. LRD03 có thể sử
dụng với loại contactor nào?
LRD03 tương thích tốt với
các contactor Schneider từ LC1D09 đến LC1D38.
Đây là sự kết hợp hoàn hảo về mặt kỹ thuật và cơ khí.
8.2. Tại sao cần sử dụng
rơ le nhiệt cùng với contactor?
Contactor đóng vai trò
đóng/cắt mạch điện, trong khi rơ le nhiệt chịu trách nhiệm bảo vệ động cơ
khỏi quá tải. Sự kết hợp này tạo nên một giải pháp bảo vệ toàn diện cho động
cơ điện.
8.3. Làm thế nào để xác
định dòng điện cài đặt phù hợp?
Thông thường, cài đặt
dòng điện cho rơ le nhiệt nên ở mức 110-120% dòng định mức của động cơ được
ghi trên nhãn thông số.
8.4. LRD03 có thể thay
thế bằng sản phẩm của hãng khác không?
Về mặt kỹ thuật, có thể
sử dụng các sản phẩm tương đương, nhưng việc sử dụng đúng LRD03 với contactor
Schneider sẽ đảm bảo tính tương thích và hiệu suất tối ưu.
9. Các lỗi thường gặp và
cách khắc phục 🔍
Khi sử dụng
rơ le nhiệt Schneider LRD03, có thể gặp một số
vấn đề sau:
- Rơ le
tự ngắt liên tục: Kiểm tra cài đặt dòng điện, có thể đang đặt
quá thấp so với nhu cầu thực tế của động cơ - Không
ngắt khi quá tải: Cài đặt dòng điện có thể quá cao, cần điều
chỉnh lại cho phù hợp - Không
reset được: Kiểm tra chế độ reset (tự động/thủ công) và đảm
bảo đã đợi đủ thời gian làm nguội - Tiếp
xúc kém với contactor: Kiểm tra lại việc lắp đặt, đảm bảo rơ
le được gắn chắc chắn
Việc xử lý sớm các vấn đề
này sẽ giúp kéo dài tuổi thọ của thiết bị và đảm bảo hệ thống hoạt động an
toàn. ⚠️
10. Kết luận: Vì sao nên
chọn Rơ le nhiệt Schneider LRD03? 🏆
Rơ le nhiệt
Schneider LRD03 là sự lựa chọn tuyệt vời cho các hệ thống điều
khiển động cơ công nghiệp nhờ những ưu điểm vượt trội:
- Độ tin cậy cao với
công nghệ bảo vệ nhiệt tiên tiến - Tương thích hoàn hảo
với contactor LC1D09~LC1D38 - Thiết kế nhỏ gọn, dễ
dàng lắp đặt - Cài đặt đơn giản,
chính xác - Tuổi thọ cao và ổn
định trong thời gian dài - Chất lượng đảm bảo
với xuất xứ từ Pháp
Để được tư vấn chi tiết
và mua sản phẩm chính hãng, hãy liên hệ ngay với Thiết bị điện VIKI – đơn
vị chuyên cung cấp thiết bị điện, nước, đèn LED và các thiết bị vệ sinh đa
dạng với giá cả cạnh tranh. 📞
