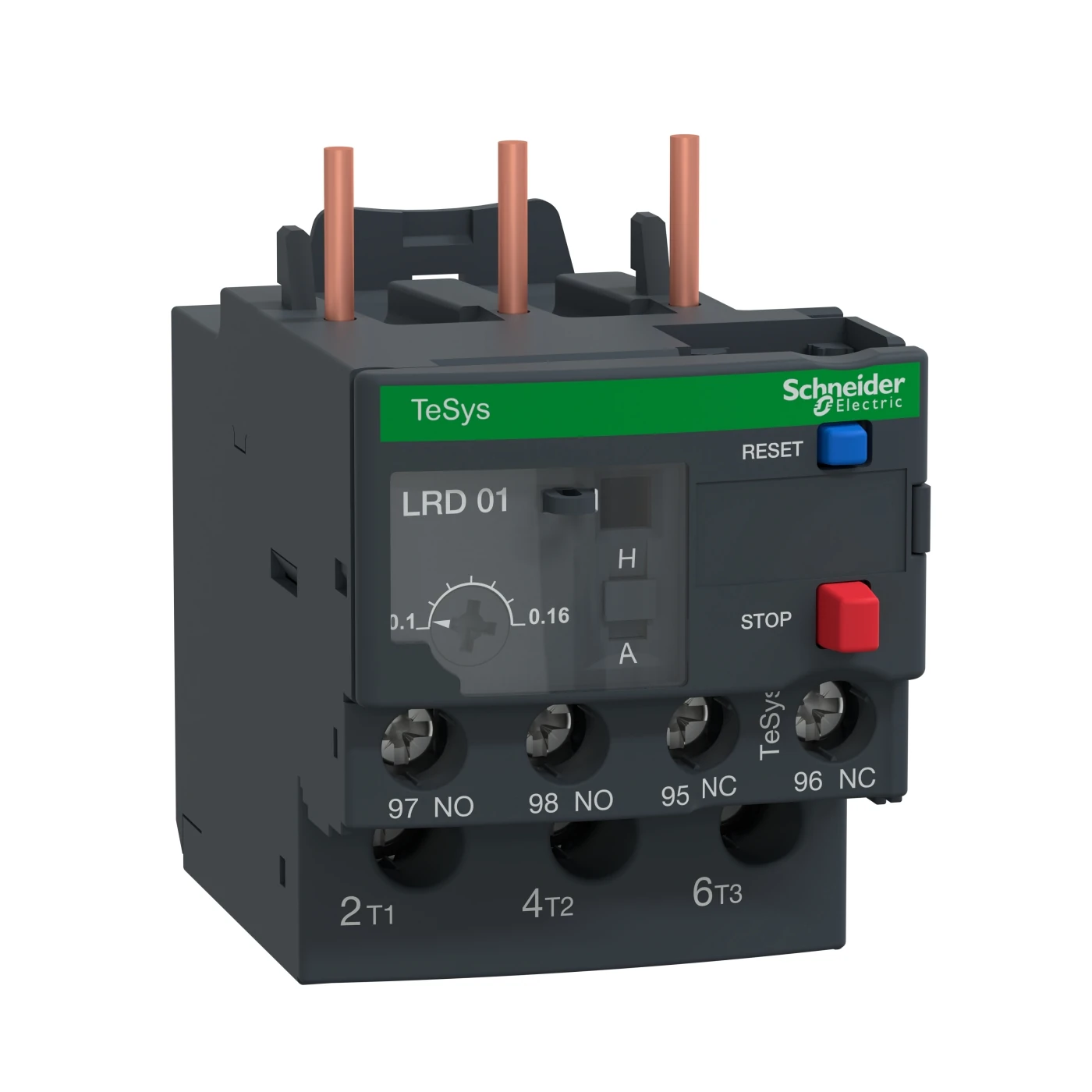

Rơ le nhiệt
0.1…0.16A dùng với Contactor LC1D09 … LC1D38 Schneider LRD01: Hướng dẫn chi
tiết 🔌

Trong hệ thống điện công nghiệp, việc bảo vệ thiết bị khỏi quá tải
là vô cùng quan trọng. Rơ le nhiệt Schneider LRD01 là một trong những giải
pháp hiệu quả nhất hiện nay. Bài viết này sẽ cung cấp thông tin chi tiết về
rơ le nhiệt 0.1…0.16A dùng với Contactor LC1D09 … LC1D38 Schneider LRD01, từ
đặc điểm kỹ thuật đến cách lắp đặt và sử dụng. 💡

Tổng quan về Rơ le nhiệt Schneider LRD01 ⚡

Rơ le nhiệt Schneider LRD01 là thiết bị bảo vệ động cơ khỏi hiện
tượng quá tải, làm việc dựa trên nguyên lý nhiệt điện. Khi dòng điện vượt quá
mức cho phép, rơ le sẽ tự động ngắt mạch, bảo vệ động cơ và hệ thống điện.
Đây là thiết bị không thể thiếu trong các hệ
thống điện công nghiệp hiện đại.

Đặc điểm kỹ thuật của Rơ le nhiệt LRD01
🛠️


• Dải điều
  chỉnh dòng điện: 0.1 – 0.16A



• Tương
  thích: Contactor LC1D09 đến LC1D38



• Cấp bảo
  vệ: IP20



• Nhiệt độ
  hoạt động: -20°C đến +60°C



• Xuất
  xứ: Schneider Electric – Pháp



• Bảo
  hành: 12 tháng

So sánh Rơ le nhiệt LRD01 với các dòng khác
📊

















































Thông số	LRD01	LRD02	LRD03
Dải dòng điện	0.1 – 0.16A	0.16 – 0.25A	0.25 – 0.4A
Contactor tương thích	LC1D09 – LC1D38	LC1D09 – LC1D38	LC1D09 – LC1D38
Ứng dụng	Động cơ công suất nhỏ	Động cơ công suất trung bình	Động cơ công suất lớn hơn

Nguyên lý hoạt động của Rơ le nhiệt LRD01
🔄

Rơ le nhiệt LRD01 hoạt động dựa trên nguyên lý nhiệt
điện. Khi dòng điện đi qua rơ le vượt quá ngưỡng cài đặt,
thanh lưỡng kim trong rơ le sẽ bị biến dạng do nhiệt độ tăng cao, kích hoạt
cơ cấu cơ khí và ngắt mạch điện, bảo vệ động cơ khỏi hư hỏng.



“Rơ le nhiệt LRD01
là một trong những thiết bị bảo vệ đáng tin cậy nhất của Schneider Electric,
giúp kéo dài tuổi thọ động cơ và giảm thiểu thời gian dừng máy không cần
thiết.”

Cách lắp đặt Rơ le nhiệt LRD01 với Contactor LC1D
🔧


1. Tắt nguồn điện hoàn
   toàn trước khi lắp đặt



2. Gắn rơ le nhiệt vào
   phía dưới contactor LC1D



3. Đảm bảo các chân kết
   nối khớp với nhau



4. Siết chặt các vít kết
   nối để đảm bảo tiếp xúc tốt



5. Nối dây động cơ vào các
   cổng đầu ra của rơ le nhiệt



6. Điều chỉnh ngưỡng dòng
   điện phù hợp với động cơ

Ứng dụng của Rơ le nhiệt LRD01 trong công nghiệp
🏭

Rơ le nhiệt LRD01 được sử dụng rộng rãi trong nhiều lĩnh vực, đặc
biệt là trong các hệ thống sử dụng động cơ công suất
nhỏ. Một số ứng dụng điển hình bao gồm:


• Hệ thống bơm
  nước



• Băng tải công nghiệp
  nhỏ



• Máy nén khí công suất
  thấp



• Hệ thống làm mát và
  điều hòa không khí



• Máy móc trong ngành dệt
  may

Cách cài đặt và điều chỉnh Rơ le nhiệt LRD01 ⚙️

Việc cài đặt đúng dòng điện cho rơ le nhiệt là vô cùng quan trọng
để bảo vệ hiệu quả cho động cơ. Dưới đây là các bước cài đặt:


1. Xác định dòng điện định
   mức của động cơ (In) từ nhãn máy



2. Điều chỉnh núm xoay
   trên rơ le đến giá trị bằng dòng điện định mức



3. Kiểm tra hoạt động bằng
   cách nhấn nút test



4. Sau khi test, nhấn nút
   reset để đưa rơ le về trạng thái làm việc

Lưu ý: Để điều chỉnh chính xác, bạn nên sử dụng ampe
kìm để đo dòng điện thực tế của động cơ khi hoạt động ở tải
định mức.

Các lỗi thường gặp và cách khắc phục 🔍

1. Rơ le nhiệt tác động liên tục

Nguyên nhân có thể do:


• Cài đặt dòng điện quá
  thấp



• Động cơ hoạt động quá
  tải



• Môi trường làm việc quá
  nóng

Cách khắc phục:


• Kiểm tra và điều chỉnh
  lại dòng điện cài đặt



• Giảm tải cho động
  cơ



• Cải thiện hệ thống làm
  mát

2. Rơ le nhiệt không tác động khi quá tải

Nguyên nhân có thể do:


• Cài đặt dòng điện quá
  cao



• Rơ le bị
  hỏng



• Kết nối không
  đúng

Cách khắc phục:


• Kiểm tra và điều chỉnh
  lại dòng điện cài đặt



• Thay thế rơ le nếu bị
  hỏng



• Kiểm tra lại kết nối
  dây điện

Hướng dẫn bảo trì và bảo dưỡng 🛠️

Để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của rơ le nhiệt
LRD01, bạn nên thực hiện bảo trì định kỳ:


• Kiểm tra các kết nối
  điện 3 tháng/lần



• Làm sạch bụi bẩn bên
  ngoài định kỳ



• Kiểm tra hoạt động của
  nút test và reset 6 tháng/lần



• Đo điện trở cách điện
  hàng năm

Lưu ý: Luôn ngắt nguồn điện trước khi
thực hiện bất kỳ công việc bảo trì nào!

Các sản phẩm liên quan 🛒

Để hoàn thiện hệ thống điện công nghiệp của bạn, bạn có thể tham
khảo thêm các sản phẩm sau:


• Thiết bị đóng
  cắt



• Dây
  điện



• Tủ
  điện



• Thiết bị
  điện Công Nghiệp



• Đèn
  led

Thiết bị liên quan: Hộp nối 2 ngả thẳng Φ16 MPE A240/16/2
🔌

Trong quá trình lắp đặt hệ thống điện, bạn có thể cần đến thiết bị
Hộp nối 2 ngả thẳng Φ16 MPE A240/16/2. Đây là
thiết bị dùng để kết nối hai ống luồn dây điện thẳng có đường kính
16mm.

Thông số kỹ thuật:


• Đường kính: 16mm
  (Φ16)



• Thương hiệu:
  MPE



• Mã sản phẩm:
  A240/16/2



• Chất liệu:
  PVC



• Màu sắc:
  Trắng



• Tiêu chuẩn: BSEN
  50086-2-1 và BSEN 61386-21



• Bảo hành: 1
  năm



• Xuất xứ: Việt
  Nam

Kết luận 📝

Rơ le nhiệt 0.1…0.16A Schneider LRD01 là thiết bị bảo vệ động cơ
điện thiết yếu trong các hệ thống công nghiệp. Với thiết kế nhỏ gọn, dễ lắp
đặt và khả năng làm việc ổn định, sản phẩm này đã trở thành lựa chọn hàng đầu
của nhiều kỹ sư và nhà thầu điện.

Việc lựa chọn đúng loại rơ le nhiệt và cài đặt chính xác sẽ giúp
bạn bảo vệ hiệu quả động cơ, tránh những hư hỏng không mong muốn và tiết kiệm
chi phí sửa chữa, thay thế.

Để được tư vấn chi tiết về sản phẩm và đặt hàng, vui lòng liên hệ
với Thiết bị điện
VIKI qua số điện thoại/Zalo: 0933320468 – 0948946109 – 0938 461 348
hoặc ghé thăm showroom tại địa chỉ: 37C Đường số 1, Phường Long Trường, Thành
phố Thủ Đức, TP.HCM. 🏬
