Máy

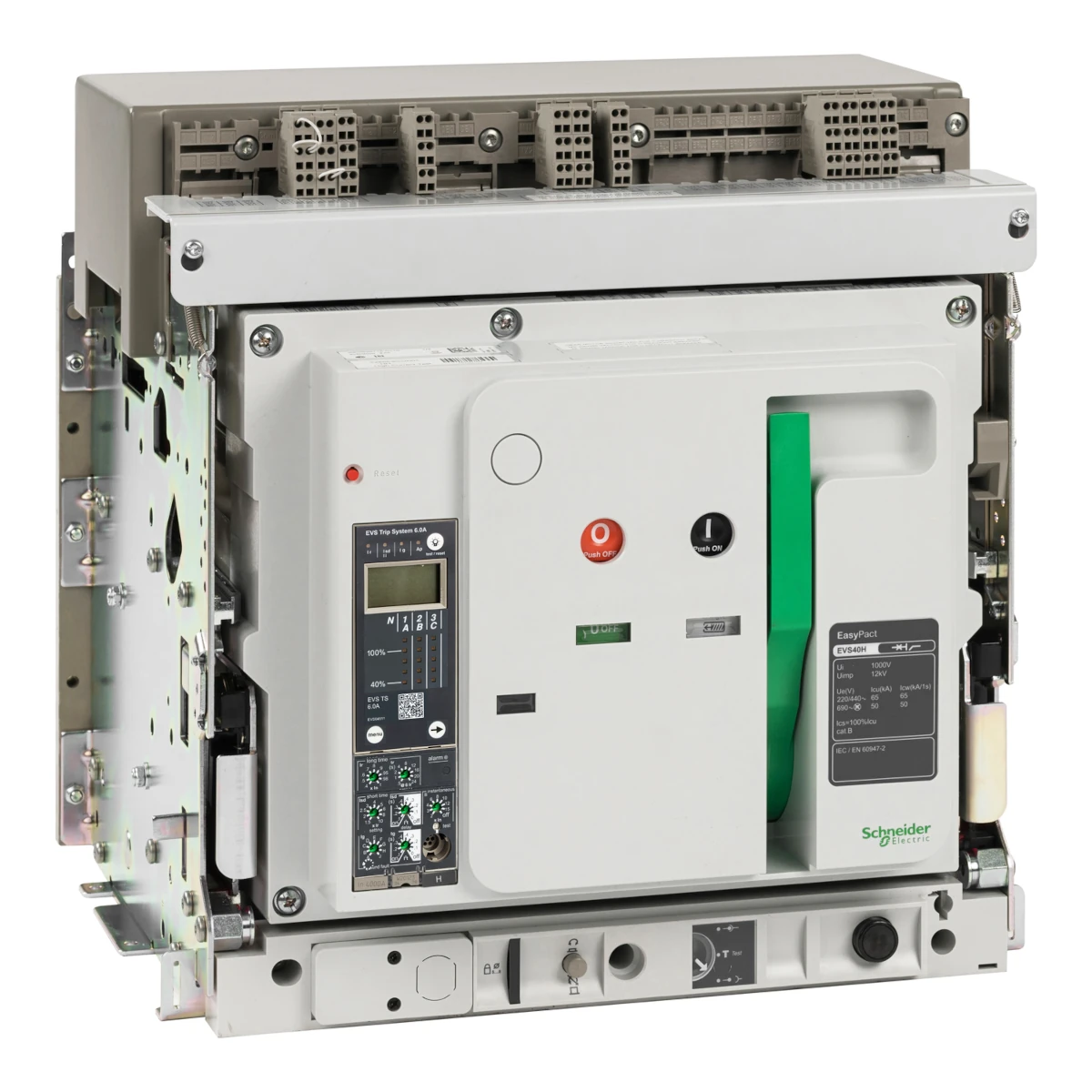

cắt ACB EasyPact EVS loại rút kéo 3P 2000A 65kA với Trip ET2I Schneider
EVS20H3MW20 – Giải pháp bảo vệ điện công nghiệp hiệu quả
🔌⚡

Trong lĩnh vực thiết bị điện công
nghiệp, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò
quyết định đến sự an toàn và hiệu quả của hệ thống điện. Bài viết này sẽ giới
thiệu chi tiết về máy cắt không khí ACB EasyPact EVS loại rút
kéo 3P 2000A 65kA với Trip ET2I Schneider EVS20H3MW20 – một
giải pháp bảo vệ điện công nghiệp hàng đầu đến từ thương hiệu Schneider
Electric. 💼

Tổng quan về máy cắt không khí ACB Schneider EasyPact EVS
🔍

Máy cắt không khí (Air Circuit Breaker –
ACB) là thiết bị đóng cắt và bảo vệ quan trọng trong hệ thống
phân phối điện công nghiệp. ACB Schneider EasyPact EVS được thiết kế để đáp
ứng các tiêu chuẩn khắt khe về an toàn và hiệu suất theo tiêu chuẩn IEC
60947-2.

Mẫu EVS20H3MW20 thuộc dòng sản phẩm
EasyPact EVS của Schneider Electric, được phát triển đặc biệt cho các ứng
dụng công nghiệp yêu cầu độ tin cậy cao và khả năng bảo vệ tối ưu. Với thiết
kế loại rút kéo (drawout type), thiết bị này mang đến sự linh hoạt và thuận
tiện trong quá trình lắp đặt, bảo trì và thay thế. 🛠️

Đặc điểm kỹ thuật nổi bật của ACB Schneider EVS20H3MW20
📊

























































































Thông số	Giá trị
Loại máy cắt	Máy cắt không khí loại rút kéo (drawout)
Số cực	3P (3 pha)
Dòng điện định mức	2000A
Khả năng cắt ngắn mạch	65kA tại 440VAC
Điện áp vận hành định mức	690VAC
Điện áp cách điện định mức	1000VAC
Bộ trip	ET2I
Kích thước (CxRxS)	439 x 441 x 395 mm
Trọng lượng	Khoảng 70 kg
Tiêu chuẩn tuân thủ	IEC 60947-2

Tính năng bảo vệ vượt trội với Trip ET2I ⚠️

Bộ trip ET2I tích hợp trong EVS20H3MW20 là một trong những điểm
mạnh nổi bật của sản phẩm này. Bộ trip này cung cấp các tính năng bảo vệ toàn
diện:


• Bảo vệ độc
  lập: Hệ thống bảo vệ ngắn mạch và quá tải hoạt động độc lập mà
  không cần nguồn điện ngoài



• Bảo vệ liên
  tục: Đảm bảo hệ thống điện được giám sát và bảo vệ
  24/7



• Tùy chọn
  cài đặt: Cho phép lựa chọn cài đặt thủ công hoặc tự động theo
  nhu cầu sử dụng



• Phản ứng
  nhanh: Thời gian phản ứng cực nhanh đối với các sự cố quá tải,
  giúp bảo vệ thiết bị hiệu quả



• Tiếp điểm
  chỉ thị trạng thái: Cung cấp thông tin trực quan về tình trạng
  hoạt động của máy cắt



• Tiếp điểm
  chỉ thị sự cố: Báo hiệu khi có sự cố xảy ra, giúp nhận diện và
  xử lý nhanh chóng



“Với bộ trip ET2I,
ACB EVS20H3MW20 đảm bảo an toàn tối đa cho hệ thống điện công nghiệp, giảm
thiểu thời gian ngừng hoạt động và bảo vệ thiết bị khỏi các tổn thất do sự cố
điện.”

Ưu điểm của thiết kế rút kéo (drawout) 🔄

Thiết kế rút kéo là một trong những ưu điểm vượt trội của
ACB Schneider EVS20H3MW20:


1. Bảo trì dễ
   dàng: Cho phép rút máy cắt ra khỏi tủ điện mà không cần tháo
   dỡ kết nối phức tạp



2. Giảm thời
   gian ngừng hoạt động: Việc thay thế nhanh chóng giúp giảm
   thiểu thời gian mất điện



3. An toàn
   cao: Cơ chế khóa an toàn ngăn chặn các thao tác không đúng quy
   trình



4. Tiện lợi
   khi nâng cấp: Dễ dàng thay thế hoặc nâng cấp máy cắt khi cần
   thiết



5. Kết nối
   phía sau: Được trang bị các đầu kết nối ngang phía sau, phù
   hợp với nhiều loại tủ điện khác nhau

Ứng dụng của ACB Schneider EVS20H3MW20 trong công nghiệp
🏭

Với khả năng chịu dòng điện lớn và khả năng cắt ngắn mạch cao,
EVS20H3MW20 là lựa chọn lý tưởng cho các ứng dụng:


• Hệ thống phân phối điện
  trung thế



• Nhà máy sản xuất với tải
  điện lớn



• Các trung tâm dữ liệu yêu
  cầu độ tin cậy cao



• Tòa nhà thương mại và
  công nghiệp lớn



• Hệ thống điện trong ngành
  dầu khí, hóa chất



• Các ứng dụng công nghiệp
  nặng đòi hỏi khả năng chống chịu cao

So sánh với các giải pháp ACB khác trên thị trường
📈

Để giúp bạn có cái nhìn toàn diện, dưới đây là bảng so sánh ACB
Schneider EVS20H3MW20 với một số giải pháp tương tự:





























































Tính năng	Schneider EVS20H3MW20	Sản phẩm tương đương
Khả năng cắt ngắn mạch	65kA	50-65kA
Loại Trip	ET2I (đa năng)	Thường là loại đơn giản hơn
Thiết kế	Rút kéo tiện lợi	Có cả loại cố định và rút kéo
Tuổi thọ cơ khí	Cao (>10.000 chu kỳ)	Thường thấp hơn
Độ tin cậy	Rất cao	Trung bình đến cao

Hướng dẫn lắp đặt và vận hành ACB EVS20H3MW20
🔧

Để đảm bảo máy cắt ACB hoạt động hiệu
quả và an toàn, cần tuân thủ các bước lắp đặt và vận hành
sau:

Quy trình lắp đặt:


1. Đảm bảo tắt nguồn điện
   hoàn toàn trước khi lắp đặt



2. Kiểm tra kích thước lắp
   đặt và chuẩn bị không gian phù hợp (439 x 441 x 395 mm)



3. Lắp đặt khung cố định vào
   tủ điện theo hướng dẫn của nhà sản xuất



4. Kiểm tra các kết nối đầu
   vào và đầu ra



5. Đẩy phần di động của ACB
   vào khung cố định đến khi khóa an toàn được kích hoạt



6. Kiểm tra các kết nối điều
   khiển và giám sát



7. Cài đặt thông số bảo vệ
   trên bộ trip ET2I theo yêu cầu của hệ thống

Vận hành và bảo trì:


• Thực hiện kiểm tra định
  kỳ mỗi 6-12 tháng



• Kiểm tra các tiếp điểm,
  cơ cấu đóng cắt và kết nối



• Đảm bảo môi trường lắp
  đặt sạch sẽ, khô ráo và thông thoáng



• Thực hiện test chức năng
  bảo vệ theo khuyến cáo của nhà sản xuất



• Ghi chép đầy đủ các hoạt
  động bảo trì và sự cố để theo dõi

Câu hỏi thường gặp về ACB Schneider EVS20H3MW20
❓

1. ACB EVS20H3MW20 có thể sử dụng cho hệ thống điện
bao nhiêu pha?
ACB này được thiết kế cho hệ thống 3 pha (3P) với dòng điện định mức
2000A.

2. Khả năng cắt ngắn mạch 65kA có ý nghĩa
gì?
Khả năng cắt ngắn mạch 65kA tại 440VAC nghĩa là ACB có thể an toàn ngắt
mạch khi có dòng ngắn mạch lên đến 65.000 Ampere, bảo vệ hệ thống khỏi hư
hỏng nghiêm trọng.

3. Bộ trip ET2I có những chức năng bảo vệ
nào?
Bộ trip ET2I cung cấp bảo vệ quá tải, ngắn mạch tức thời, ngắn mạch trễ
thời gian và các chức năng giám sát khác mà không cần nguồn cấp bên
ngoài.

4. Làm thế nào để bảo trì ACB loại rút
kéo?
Bảo trì ACB loại rút kéo dễ dàng hơn nhờ khả năng tháo lắp nhanh chóng. Bạn
có thể rút máy cắt ra khỏi tủ điện để kiểm tra, bảo trì hoặc thay thế mà
không ảnh hưởng đến kết cấu tủ điện.

5. ACB EasyPact EVS có tuân thủ các tiêu chuẩn an
toàn không?
Có, ACB EasyPact EVS tuân thủ tiêu chuẩn quốc tế IEC 60947-2 về thiết bị
đóng cắt và điều khiển hạ áp.

Mua ACB Schneider EVS20H3MW20 chính hãng tại VIKI
🛒

Để mua máy cắt ACB EasyPact EVS loại rút kéo 3P
2000A 65kA với Trip ET2I Schneider EVS20H3MW20 chính hãng với
giá tốt nhất, quý khách hàng có thể liên hệ với Thiết bị điện VIKI – đơn
vị phân phối thiết bị điện hàng đầu tại Việt Nam. Chúng tôi cam kết cung cấp
sản phẩm chính hãng, chất lượng với dịch vụ tư vấn chuyên
nghiệp.

Ngoài thiết bị đóng cắt, VIKI còn
cung cấp đa dạng các sản phẩm thiết bị điện như:


• Công
  tắc ổ cắm



• Thiết bị đóng
  cắt



• Dây
  điện



• Tủ
  điện



• Đèn
  led

Kết luận 🔍

Máy cắt ACB EasyPact EVS loại rút kéo 3P 2000A 65kA
với Trip ET2I Schneider EVS20H3MW20 là giải pháp bảo vệ điện
công nghiệp hiệu quả, đáp ứng các yêu cầu khắt khe về an toàn và độ tin cậy.
Với thiết kế rút kéo tiện lợi, khả năng chịu dòng điện lớn và bộ trip thông
minh ET2I, sản phẩm này là lựa chọn lý tưởng cho các hệ thống phân phối điện
công nghiệp yêu cầu cao.
