Máy cắt ACB AS-40F4-40H NH5 4P 4000A 100kA loại cố định, không kèm ACC LS

Máy cắt ACB
AS-40F4-40H NH5 4P 4000A 100kA: Giải pháp bảo vệ điện công suất cao cho hệ
thống công nghiệp
Máy cắt không khí (Air Circuit Breaker – ACB) đóng vai trò then chốt trong
việc bảo vệ hệ thống điện công nghiệp và thương mại. Trong số đó, máy cắt ACB
AS-40F4-40H NH5 4P 4000A 100kA loại cố định của LS Electric nổi bật như một
giải pháp đáng tin cậy cho các ứng dụng đòi hỏi khả năng ngắt dòng điện cao.
Bài viết này sẽ phân tích chi tiết về sản phẩm, ứng dụng và lợi ích của nó
trong các hệ thống điện công nghiệp hiện đại.
Tổng quan về Máy cắt ACB AS-40F4-40H NH5 4P 4000A 100kA
Máy cắt ACB AS-40F4-40H NH5 là thiết bị đóng cắt và bảo vệ điện công suất
cao, được thiết kế đặc biệt cho các hệ thống phân phối điện trung và hạ áp.
Với dòng điện định mức lên đến 4000A và khả năng ngắt ngắn mạch đạt 100kA,
thiết bị này cung cấp giải pháp bảo vệ vượt trội cho các hệ thống điện quy mô
lớn. Phiên bản này là loại cố định (fixed type), không đi kèm phụ kiện, phù
hợp với nhiều kiểu lắp đặt trong tủ điện công nghiệp.

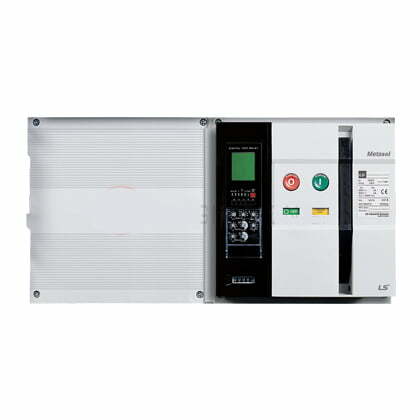

Show Image
Đặc điểm kỹ thuật nổi bật
Thông số cơ bản

Dòng điện định mức: 4000A
Số cực: 4P (4 pha)
Khả năng ngắt ngắn mạch: 100kA
Loại lắp đặt: Cố định (Fixed type)
Điện áp hoạt động: 690V AC
Tần số: 50/60Hz

“Khả năng ngắt ngắn mạch 100kA của AS-40F4-40H NH5 đảm bảo an toàn
tuyệt đối cho hệ thống điện ngay cả trong điều kiện sự cố nghiêm trọng.”
– Kỹ sư điện Nguyễn Văn A, 15 năm kinh nghiệm trong ngành.

Cấu tạo và vật liệu
ACB AS-40F4-40H NH5 được chế tạo từ các vật liệu chất lượng cao, đảm bảo độ
bền và an toàn trong quá trình sử dụng. Thân vỏ thiết bị được làm từ hợp kim
đặc biệt có khả năng chịu nhiệt và chống cháy tốt. Các tiếp điểm được mạ bạc
đảm bảo độ dẫn điện cao và giảm thiểu tổn thất nhiệt.

Công nghệ bảo vệ tiên tiến
Máy cắt ACB AS-40F4-40H NH5 được trang bị hệ thống bảo vệ điện tử thông
minh với nhiều tính năng vượt trội. Bộ nhớ vi xử lý tích hợp cho phép thiết
bị phản ứng nhanh chóng và chính xác trước các sự cố điện. Khả năng cài đặt
các thông số bảo vệ linh hoạt giúp người dùng tùy chỉnh theo nhu cầu cụ thể
của hệ thống.
Các chức năng bảo vệ chính

Bảo vệ quá tải (L): Ngăn chặn dòng điện vượt quá mức định mức trong thời
gian dài
Bảo vệ ngắn mạch tức thời (I): Phản ứng tức thì với dòng điện ngắn mạch
cao
Bảo vệ ngắn mạch có trễ (S): Cho phép phối hợp bảo vệ chọn lọc với các
thiết bị khác
Bảo vệ chạm đất (G): Phát hiện và ngắt mạch khi có dòng rò xuống đất

Ngoài ra, thiết bị còn hỗ trợ kết nối với hệ thống giám sát và quản lý năng
lượng thông qua các giao thức truyền thông công nghiệp tiêu chuẩn.
Ứng dụng trong công nghiệp
Máy cắt ACB AS-40F4-40H NH5 4P 4000A được thiết kế đặc biệt cho các ứng
dụng công nghiệp và thương mại lớn, đòi hỏi khả năng chịu tải cao và độ tin
cậy tuyệt đối. Một số ứng dụng tiêu biểu bao gồm:

Nhà máy sản xuất quy mô lớn với nhiều dây chuyền và thiết bị công suất
cao
Trung tâm dữ liệu yêu cầu nguồn điện liên tục và ổn định
Tòa nhà cao tầng thương mại với hệ thống điện phức tạp
Bệnh viện cần độ tin cậy cao để đảm bảo an toàn cho bệnh nhân
Hệ thống phân phối điện cho khu công nghiệp và đô thị

• Độ tin cậy cao: Được thiết kế để
  hoạt động liên tục trong môi trường khắc nghiệt
• An toàn tối đa: Khả năng ngắt ngắn
  mạch vượt trội bảo vệ hệ thống và con người
• Tuổi thọ dài: Thiết kế bền bỉ với
  khả năng chịu được 10,000 chu kỳ đóng cắt cơ khí
• Bảo trì đơn giản: Cấu trúc module
  hóa giúp việc bảo trì và thay thế linh kiện dễ dàng

So sánh với các dòng sản phẩm khác
Khi so sánh với các dòng sản phẩm tương tự trên thị trường, ACB AS-40F4-40H
NH5 của LS Electric nổi bật với nhiều ưu điểm. Bảng so sánh sau đây sẽ giúp
bạn có cái nhìn tổng quan về vị thế của sản phẩm:

Hướng dẫn lắp đặt và bảo trì
Quy trình lắp đặt
Quá trình lắp đặt ACB AS-40F4-40H NH5 đòi hỏi kỹ thuật viên có chuyên môn
và tuân thủ nghiêm ngặt các quy định an toàn điện. Dưới đây là các bước cơ
bản trong quy trình lắp đặt:

Chuẩn bị không gian lắp đặt: Đảm bảo kích thước tủ điện phù hợp và thông
thoáng
Ngắt nguồn điện hoàn toàn: Đảm bảo an toàn trước khi lắp đặt
Kiểm tra thiết bị: Đảm bảo thiết bị không bị hư hỏng trong quá trình vận
chuyển
Lắp đặt cơ khí: Cố định thiết bị vào vị trí theo hướng dẫn của nhà sản
xuất
Đấu nối điện: Thực hiện đấu nối các đầu cáp theo sơ đồ
Cài đặt thông số: Thiết lập các thông số bảo vệ phù hợp với hệ thống
Kiểm tra vận hành: Thử nghiệm các chức năng trước khi đưa vào sử dụng

Bảo trì định kỳ
Để đảm bảo thiết bị hoạt động ổn định và kéo dài tuổi thọ, việc bảo trì
định kỳ là rất quan trọng. Chương trình bảo trì phòng ngừa được khuyến nghị
bao gồm:

Kiểm tra tình trạng tiếp điểm mỗi 6-12 tháng
Làm sạch các bộ phận cơ khí và điện
Kiểm tra và xiết lại các kết nối điện
Kiểm tra hoạt động của các bộ phận cơ khí
Kiểm tra và cập nhật cài đặt bảo vệ nếu cần

Tiêu chuẩn và chứng nhận
ACB AS-40F4-40H NH5 tuân thủ các tiêu chuẩn quốc tế và địa phương về thiết
bị đóng cắt và bảo vệ điện. Các chứng nhận quan trọng bao gồm:

IEC 60947-2: Tiêu chuẩn quốc tế về thiết bị đóng cắt và điều khiển hạ
áp
UL 1066: Chứng nhận Underwriters Laboratories cho máy cắt không khí
CE: Chứng nhận sản phẩm đáp ứng các yêu cầu về an toàn, sức khỏe và bảo vệ
môi trường của Liên minh Châu Âu
ISO 9001: Chứng nhận hệ thống quản lý chất lượng trong sản xuất

Việc tuân thủ các tiêu chuẩn này đảm bảo rằng sản phẩm không chỉ đáp ứng
các yêu cầu kỹ thuật mà còn đảm bảo an toàn tuyệt đối cho người sử dụng và hệ
thống điện.
Các câu hỏi thường gặp (FAQs)

Kết luận
Máy cắt ACB AS-40F4-40H NH5 4P 4000A 100kA loại cố định của LS Electric là
giải pháp bảo vệ điện công suất cao lý tưởng cho các hệ thống điện công
nghiệp và thương mại quy mô lớn. Với khả năng ngắt ngắn mạch vượt trội 100kA
cùng nhiều tính năng bảo vệ thông minh, thiết bị này đảm bảo an toàn tối đa
cho hệ thống điện và người vận hành.
Thiết kế chắc chắn và bền bỉ với khả năng chịu đựng lên đến 10,000 chu kỳ
đóng cắt cơ khí giúp đảm bảo hiệu suất và độ tin cậy trong thời gian dài. Khả
năng kết nối với các hệ thống quản lý năng lượng hiện đại cũng là một lợi thế
lớn, giúp tối ưu hóa việc vận hành và bảo trì.
Để biết thêm thông tin chi tiết về sản phẩm hoặc được tư vấn về giải pháp
bảo vệ điện phù hợp với nhu cầu cụ thể, vui lòng liên hệ với đội ngũ chuyên
gia của chúng tôi.

Bài viết này được cập nhật lần cuối vào ngày 18/05/2025. Thông tin sản phẩm
có thể thay đổi, vui lòng liên hệ với nhà phân phối chính thức để có thông
tin mới nhất.
