Máy cắt ACB AN-10D3-10H AH6 3P 1000A 65kA loại cố định LS:
Giải pháp bảo vệ điện công nghiệp hiệu quả 💼⚡

Trong thế giới của thiết bị điện công nghiệp, máy
cắt không khí ACB (Air Circuit Breaker) đóng vai trò vô cùng
quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn
mạch hay chạm đất. Bài viết này sẽ phân tích chi tiết về máy
cắt ACB AN-10D3-10H AH6 3P 1000A 65kA loại cố định của LS
Electric – một trong những thiết bị đóng cắt hàng đầu trên thị
trường hiện nay. 🛡️⚙️

Máy cắt ACB là gì và tại sao cần ACB trong hệ thống điện công
nghiệp? 🤔

ACB (Air Circuit Breaker) là thiết bị
đóng cắt, bảo vệ mạch điện sử dụng không khí làm môi trường dập hồ quang
điện. Khác với MCB hay MCCB thông thường, ACB được thiết kế đặc biệt cho các
hệ thống điện công nghiệp có dòng điện lớn, từ 630A đến 6300A, với khả năng ngắt
dòng ngắn mạch cao lên đến hàng trăm kA.

Trong môi trường công nghiệp, nơi có nhiều thiết bị điện hoạt động
đồng thời và yêu cầu về độ tin cậy cao, máy cắt
ACB trở thành “lá chắn” không thể thiếu, bảo vệ hệ
thống khỏi:


• Sự cố quá tải kéo dài
  gây hư hỏng thiết bị



• Ngắn mạch gây cháy nổ
  nguy hiểm



• Chạm đất ảnh hưởng đến
  an toàn người vận hành



• Các hiện tượng bất
  thường về điện áp

“Một hệ thống điện công nghiệp vận hành an toàn không chỉ đảm
bảo tính liên tục của sản xuất mà còn bảo vệ tài sản và con người. ACB chính
là trái tim của hệ thống bảo vệ đó.” – Chuyên gia điện công
nghiệp

Tổng quan về máy cắt ACB AN-10D3-10H AH6 3P 1000A 65kA loại cố
định LS 📊

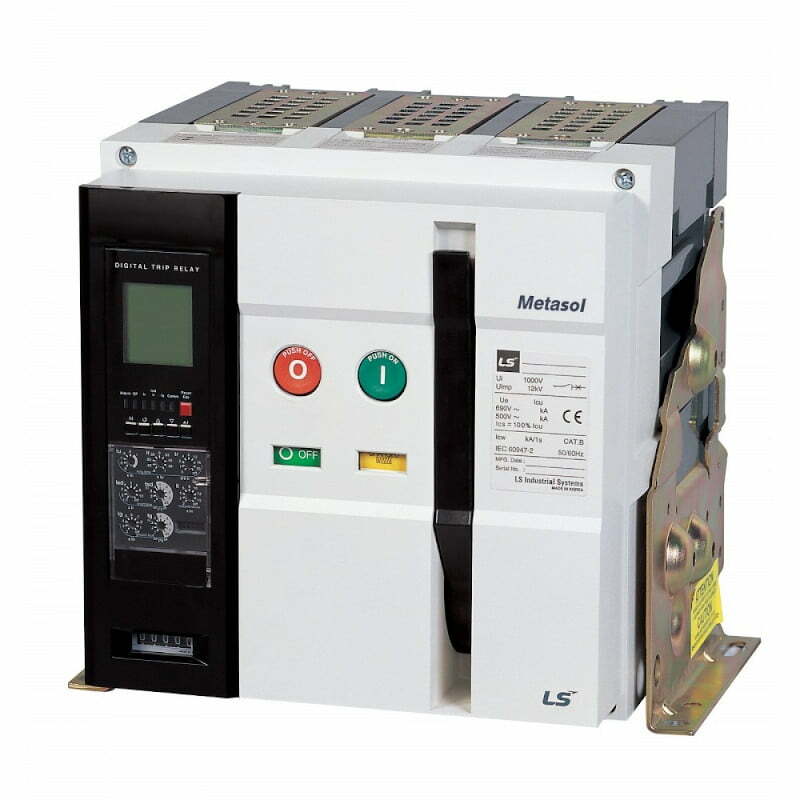

Máy cắt ACB AN-10D3-10H AH6 thuộc
dòng sản phẩm Metasol nổi tiếng của LS Electric (Hàn Quốc) – một trong những
thương hiệu hàng đầu trong lĩnh vực thiết bị điện công nghiệp. Với thiết kế
loại cố định (fixed type), thiết bị này được tích hợp nhiều tính năng bảo vệ
và đo lường tiên tiến, mang đến giải pháp toàn diện cho các ứng dụng công
nghiệp yêu cầu độ tin cậy cao. 🔌💯

Đặc điểm kỹ thuật nổi bật của ACB AN-10D3-10H AH6
🛠️

Máy cắt ACB LS AN-10D3-10H AH6 sở hữu
những thông số kỹ thuật ấn tượng, đáp ứng các yêu cầu khắt khe trong môi
trường công nghiệp:







































































Thông số	Giá trị	Ý nghĩa
Loại	ACB loại cố định (Fixed type)	Lắp đặt cố định, không rút ra được
Số cực	3P (3 pha)	Phù hợp với hệ thống điện 3 pha
Dòng điện định mức	1000A	Khả năng chịu dòng liên tục tối đa
Khả năng ngắt ngắn mạch	65kA	Khả năng ngắt an toàn dòng ngắn mạch lớn
Điện áp vận hành	380V/400V/415V AC (690V)	Phù hợp với nhiều chuẩn điện áp
Bộ bảo vệ	Rơle AH6 OCR	Tích hợp nhiều chức năng bảo vệ thông minh

Phân tích ưu điểm vượt trội của ACB LS AN-10D3-10H AH6 so với các
sản phẩm khác trên thị trường 🥇

So với các dòng máy cắt ACB khác, LS AN-10D3-10H
AH6 nổi bật với những ưu điểm sau:


1. Độ bền cơ
   khí cao: Có thể thực hiện đến 30.000 thao tác đóng cắt nếu
   được bảo trì định kỳ (20.000 lần không bảo trì), vượt trội so với nhiều sản
   phẩm cùng phân khúc thường chỉ đạt 10.000-15.000 lần.
   💪




2. Bộ trip
   rơle AH6 thông minh: Không chỉ bảo vệ mà còn tích hợp chức
   năng đo lường, phân tích và giám sát hệ thống, giúp vận hành hiệu quả và phát
   hiện sự cố sớm. 🧠




3. Tiêu
   chuẩn quốc tế: Được chứng nhận theo tiêu chuẩn IEC 60947-2 bởi
   KEMA, đảm bảo chất lượng và độ tin cậy đạt chuẩn toàn cầu.
   🌎




4. Thiết kế
   nhỏ gọn: Với kích thước chỉ khoảng 300x300x295 mm, ACB
   AN-10D3-10H AH6 chiếm ít không gian lắp đặt hơn so với nhiều đối thủ cạnh
   tranh. 📏

Bộ rơle bảo vệ AH6 OCR – “Bộ não” thông minh của ACB LS
🧠⚡

Một trong những điểm nổi bật nhất của ACB
AN-10D3-10H AH6 chính là bộ rơle bảo vệ AH6 OCR (Over Current
Relay) tích hợp nhiều chức năng bảo vệ tiên tiến:


• Bảo vệ
  quá tải (Over Load – L): Ngăn ngừa tình trạng dòng điện vượt
  quá mức an toàn trong thời gian dài



• Bảo vệ
  ngắn mạch tức thời (Short Time – S): Phát hiện và ngắt mạch
  nhanh chóng khi có dòng ngắn mạch



• Bảo vệ
  ngắn mạch tức thời (Instantaneous – I): Ngắt mạch tức thì khi
  phát hiện dòng ngắn mạch lớn



• Bảo vệ
  chạm đất (Ground Fault – G): Phát hiện dòng rò và ngắt mạch để
  đảm bảo an toàn



• Chức năng
  hiển thị và đo lường: Hiển thị thông số vận hành thời gian
  thực

Bộ rơle AH6 còn cho phép người dùng tùy chỉnh các ngưỡng hoạt
động, thời gian trễ, và các thông số khác để phù hợp với đặc thù của từng hệ
thống điện cụ thể. 🔧🔍

Ứng dụng của ACB AN-10D3-10H AH6 trong các hệ thống điện công
nghiệp 🏭

Máy cắt ACB LS AN-10D3-10H AH6 được
ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt
là:


• Nhà máy
  sản xuất: Bảo vệ các động cơ công suất lớn, dây chuyền sản
  xuất tự động



• Tòa nhà
  thương mại: Đảm bảo an toàn cho hệ thống điện của các cao ốc
  văn phòng, trung tâm thương mại



• Trung tâm
  dữ liệu: Bảo vệ các hệ thống máy chủ quan trọng, đảm bảo hoạt
  động liên tục



• Hệ thống
  điện năng lượng tái tạo: Tích hợp với các trạm điện mặt trời,
  điện gió



• Bệnh
  viện, cơ sở y tế: Đảm bảo nguồn điện ổn định cho các thiết bị
  y tế quan trọng

Hướng dẫn lựa chọn ACB phù hợp với nhu cầu của doanh nghiệp
🔎

Khi lựa chọn máy cắt ACB cho hệ thống
điện công nghiệp, doanh nghiệp cần xem xét các yếu tố sau:


1. Dòng điện
   tải: Xác định dòng điện vận hành thông thường của hệ thống,
   chọn ACB có dòng định mức cao hơn 20-30% để đảm bảo vận hành an
   toàn




2. Dòng ngắn
   mạch dự kiến: Tính toán dòng ngắn mạch tối đa có thể xảy ra để
   chọn ACB có khả năng ngắt phù hợp




3. Chức năng
   bảo vệ cần thiết: Xác định các loại bảo vệ cần có (quá tải,
   ngắn mạch, chạm đất, bảo vệ điện áp…)




4. Yêu cầu
   về giám sát và kết nối: Nếu cần tích hợp với hệ thống quản lý
   tòa nhà hoặc SCADA, cần chọn ACB có khả năng kết nối mạng




5. Không
   gian lắp đặt: Xem xét kích thước tủ điện và không gian có sẵn
   để lựa chọn loại ACB phù hợp

“Việc lựa chọn đúng ACB không chỉ đảm bảo an toàn mà còn tối
ưu chi phí đầu tư và vận hành cho doanh nghiệp. ACB AN-10D3-10H AH6 với đặc
tính kỹ thuật vượt trội là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp
hiện đại.” – Kỹ sư điện VIKI

Câu hỏi thường gặp về máy cắt ACB LS AN-10D3-10H AH6
❓

ACB có gì khác biệt so với MCCB?

ACB (Air Circuit Breaker) thường có
dòng định mức cao hơn MCCB (từ 630A trở lên), khả năng ngắt ngắn mạch lớn
hơn, và tích hợp nhiều chức năng bảo vệ, đo lường phức tạp hơn. ACB thường
được sử dụng ở đầu nguồn của hệ thống điện công nghiệp, trong khi MCCB thường
dùng cho các nhánh phụ.

Tại sao nên chọn ACB loại cố định thay vì loại rút được (draw-out
type)?

ACB loại cố định như AN-10D3-10H AH6
có giá thành thấp hơn, thiết kế đơn giản hơn và độ tin cậy cao. Tuy nhiên,
việc bảo trì, sửa chữa sẽ khó khăn hơn so với loại rút được. Loại cố định phù
hợp với các vị trí ít yêu cầu bảo trì thường xuyên hoặc có giải pháp dự phòng
khác.

Tuổi thọ trung bình của ACB AN-10D3-10H AH6 là bao
lâu?

Với độ bền cơ khí lên đến 30.000 lần đóng
cắt (khi được bảo trì định kỳ), ACB AN-10D3-10H AH6 có thể
hoạt động hiệu quả từ 15-20 năm trong điều kiện vận hành bình thường. Tuy
nhiên, khuyến nghị kiểm tra, bảo dưỡng định kỳ 1-2 năm/lần để đảm bảo hoạt
động ổn định.

ACB AN-10D3-10H AH6 có thể tích hợp với hệ thống quản lý tòa nhà
(BMS) không?

Có, với bộ rơle AH6 thông minh, ACB AN-10D3-10H
AH6 có khả năng kết nối với hệ thống BMS thông qua các giao thức
truyền thông như Modbus, giúp giám sát và điều khiển từ xa, cũng như thu thập
dữ liệu vận hành để phân tích và tối ưu hóa hệ thống điện.

So sánh chi phí và lợi ích khi đầu tư ACB AN-10D3-10H AH6
💰

Mặc dù chi phí ban đầu của ACB LS AN-10D3-10H
AH6 có thể cao hơn so với một số giải pháp thay thế, nhưng xét
về tổng chi phí sở hữu (TCO – Total Cost of Ownership), đây là một khoản đầu
tư hiệu quả vì:


• Giảm thời
  gian ngừng hoạt động: Khả năng bảo vệ tin cậy giúp giảm thiểu
  sự cố điện và thời gian ngừng sản xuất



• Tuổi thọ
  cao: Với độ bền cơ khí và điện lớn, giảm chi phí thay
  thế



• Tiết kiệm
  năng lượng: Chức năng giám sát giúp phát hiện bất thường và
  tối ưu hóa tiêu thụ điện



• Chi phí
  bảo trì thấp: Cấu trúc bền vững, ít yêu cầu bảo trì thường
  xuyên



• Bảo vệ
  thiết bị đầu cuối: Ngăn ngừa hư hỏng các thiết bị đắt tiền do
  sự cố điện

Hướng dẫn lắp đặt và bảo trì ACB AN-10D3-10H AH6
🔧

Để đảm bảo ACB LS AN-10D3-10H AH6
hoạt động hiệu quả và an toàn, cần tuân thủ các quy trình lắp đặt và bảo trì
như sau:

Lắp đặt:


1. Kiểm tra kỹ ACB trước
   khi lắp đặt, đảm bảo không có hư hỏng trong quá trình vận
   chuyển



2. Lắp đặt trong tủ điện
   có kích thước phù hợp, đảm bảo khoảng cách an toàn theo quy
   định



3. Kết nối dây dẫn có tiết
   diện phù hợp với dòng định mức, đảm bảo siết chặt các đầu
   nối



4. Cấu hình các thông số
   bảo vệ trên rơle AH6 phù hợp với đặc tính tải



5. Kiểm tra hoạt động của
   các phụ kiện đi kèm như cuộn đóng, cuộn cắt, động cơ nạp lò xo

Bảo trì định kỳ:


• 6
  tháng/lần: Kiểm tra trực quan, làm sạch bụi bẩn, kiểm tra đấu
  nối



• 1
  năm/lần: Kiểm tra hoạt động của các cơ cấu đóng cắt, bôi trơn
  các bộ phận chuyển động



• 2
  năm/lần: Kiểm tra toàn diện, bao gồm kiểm tra điện trở tiếp
  xúc, thời gian đóng cắt



• 5
  năm/lần: Đại tu, thay thế các bộ phận bị mài mòn, kiểm tra
  chức năng bảo vệ

Việc bảo trì định kỳ không chỉ kéo dài tuổi thọ của ACB mà còn đảm
bảo thiết bị luôn hoạt động chính xác khi cần thiết, đặc biệt trong các tình
huống sự cố. 🛠️⏱️

Kết luận: Tại sao ACB AN-10D3-10H AH6 là lựa chọn lý tưởng cho hệ
thống điện công nghiệp của bạn? 🌟

Máy cắt ACB LS AN-10D3-10H AH6 3P 1000A 65kA loại cố
định là giải pháp bảo vệ điện toàn diện, đáp ứng xuất sắc các
yêu cầu khắt khe của môi trường công nghiệp hiện đại. Với khả năng ngắt ngắn
mạch cao (65kA), độ bền cơ học vượt trội (30.000 lần thao tác), và bộ rơle
bảo vệ thông minh AH6, thiết bị này không chỉ đảm bảo an toàn mà còn góp phần
tối ưu hóa vận hành hệ thống điện.

Là sản phẩm của LS Electric – thương hiệu hàng đầu từ Hàn Quốc với
hơn 40 năm kinh nghiệm trong lĩnh vực thiết bị điện, ACB AN-10D3-10H AH6 mang
đến sự an tâm tuyệt đối cho các nhà quản lý và vận hành hệ thống điện công
nghiệp. 🛡️💯

Để được tư vấn chi tiết và báo giá sản phẩm máy cắt
ACB LS AN-10D3-10H AH6, vui lòng liên hệ với Thiết bị điện VIKI – đơn
vị chuyên cung cấp thiết bị điện, thiết bị nước, đèn LED, đèn trang trí, các
thiết bị vệ sinh với đa dạng mẫu mã, chất lượng đảm bảo, giá cạnh tranh, giao
hàng nhanh chóng tại khu vực TP. Hồ Chí Minh.
