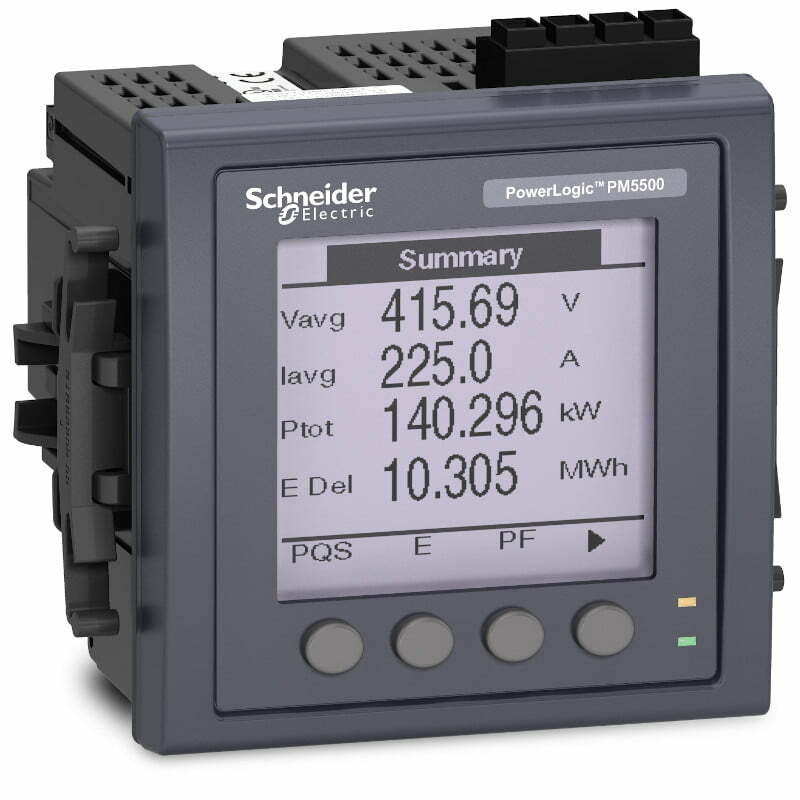

Đồng hồ đa năng 8 biểu giá, đo Sóng hài
đến 63 bậc, Modbus TCP/IP, cấp chính xác 0.2% Schneider METSEPM5560
Tổng quan về Đồng hồ đa năng Schneider METSEPM5560
Đồng hồ đa năng Schneider METSEPM5560 là một thiết bị đo lường điện năng
tiên tiến được thiết kế cho các hệ thống điện hiện đại. Với cấp chính xác
0.2% và khả năng đo sóng hài đến 63 bậc, thiết bị này cung cấp giải pháp giám
sát điện năng toàn diện cho các ứng dụng công nghiệp và thương mại. Đồng hồ
hỗ trợ 8 biểu giá linh hoạt, cho phép người dùng quản lý hiệu quả chi phí
điện năng theo thời gian thực.
Tính năng chính của Schneider METSEPM5560
Độ chính xác cao và khả năng đo lường toàn diện
Schneider METSEPM5560 cung cấp độ chính xác 0.2% trong đo lường điện áp và
dòng điện, đảm bảo dữ liệu thu thập luôn chính xác. Thiết bị có thể theo dõi
hơn 100 thông số điện, bao gồm điện áp, dòng điện, công suất, tần số và nhiều
thông số khác. Khả năng đo sóng hài đến bậc 63 giúp phát hiện sớm các vấn đề
về chất lượng điện năng có thể gây hại cho thiết bị.
Quản lý năng lượng thông minh với 8 biểu giá
Hệ thống 8 biểu giá của METSEPM5560 cho phép người dùng phân tích chi tiết
mức tiêu thụ điện theo các khung thời gian khác nhau. Tính năng này đặc biệt
hữu ích cho các doanh nghiệp muốn tối ưu hóa chi phí điện năng bằng cách điều
chỉnh hoạt động vào thời điểm giá điện thấp. Đồng hồ lưu trữ dữ liệu lâu dài,
cho phép phân tích xu hướng tiêu thụ qua thời gian.
Kết nối và truyền thông dữ liệu hiện đại
Đồng hồ tích hợp giao thức Modbus TCP/IP tiên tiến, cho phép tích hợp dễ
dàng vào các hệ thống SCADA, BMS hoặc các phần mềm quản lý năng lượng. Khả
năng kết nối mạng nâng cao giúp giám sát từ xa và thu thập dữ liệu tự động,
làm giảm nhu cầu kiểm tra thủ công.
“Schneider METSEPM5560 không chỉ là một đồng hồ đo điện thông thường
mà còn là một trung tâm quản lý năng lượng thông minh, cung cấp dữ liệu chi
tiết về chất lượng điện và mức tiêu thụ để tối ưu hóa hệ thống điện của
bạn.” – Chuyên gia kỹ thuật điện
Ứng dụng của Schneider METSEPM5560
Môi trường công nghiệp
Trong các nhà máy và cơ sở sản xuất, METSEPM5560 đóng vai trò quan trọng
trong việc giám sát chất lượng điện năng và phát hiện sớm các vấn đề tiềm ẩn.
Khả năng đo sóng hài đến bậc 63 giúp bảo vệ máy móc nhạy cảm khỏi các dạng
sóng điện áp và dòng điện bị biến dạng. Các nhà quản lý cơ sở có thể sử dụng
dữ liệu từ đồng hồ để lập kế hoạch bảo trì dự phòng và tránh thời gian ngừng
hoạt động tốn kém.
Tòa nhà thương mại và trung tâm dữ liệu
Đối với tòa nhà thương mại và trung tâm dữ liệu, việc giám sát năng lượng
liên tục là yếu tố quan trọng để duy trì hoạt động. METSEPM5560 cung cấp
thông tin chi tiết về mức tiêu thụ điện, giúp xác định cơ hội tiết kiệm năng
lượng và giảm chi phí vận hành. Tính năng 8 biểu giá cho phép phân bổ chi phí
chính xác giữa các đơn vị thuê, bộ phận hoặc trung tâm chi phí khác
nhau.
Hệ thống phân phối điện
Trong các ứng dụng phân phối điện, METSEPM5560 giúp đảm bảo độ tin cậy của
lưới điện thông qua giám sát liên tục các thông số quan trọng. Độ chính xác
cao 0.2% đảm bảo các quyết định vận hành được đưa ra dựa trên dữ liệu đáng
tin cậy. Kỹ sư điện có thể sử dụng thông tin từ đồng hồ để tối ưu hóa thiết
kế hệ thống và ngăn ngừa sự cố.
Thông số kỹ thuật chi tiết
Model: Schneider METSEPM5560
Độ chính xác: 0.2% cho đo lường điện áp và dòng điện
Biểu giá: 8 biểu giá với lập lịch linh hoạt
Đo sóng hài: Lên đến bậc 63 cho điện áp và dòng điện
Kết nối truyền thông: Modbus TCP/IP, Modbus RTU (tùy chọn)
Đầu vào: 3 pha, 4 dây; 3 pha, 3 dây; 1 pha, 2 dây
Điện áp định mức: 100-480V AC (L-L)
Dòng điện định mức: 1A hoặc 5A (qua biến dòng CT)
Tần số: 50/60 Hz
Nhiệt độ hoạt động: -25°C đến +70°C
Chuẩn bảo vệ: IP52 mặt trước, IP30 thân đồng hồ
Màn hình: LCD có đèn nền, hiển thị đa thông số
Bộ nhớ: Lưu trữ dữ liệu dài hạn và hồ sơ tải
Cảnh báo: Cấu hình linh hoạt với nhiều ngưỡng
So sánh với các thiết bị tương tự
| Tính năng |
Schneider METSEPM5560 |
Đồng hồ tiêu chuẩn |
Đồng hồ cao cấp khác |
|---|---|---|---|
| Độ chính xác |
0.2% | 0.5% | 0.2-0.5% |
| Đo sóng hài |
Đến bậc 63 |
Không có hoặc bậc thấp |
Thường đến bậc 31 |
| Biểu giá |
8 biểu giá |
1-2 biểu giá |
4-6 biểu giá |
| Kết nối mạng |
Modbus TCP/IP |
Thường là RS485 |
Các giao thức khác nhau |
Lợi ích của việc sử dụng Schneider METSEPM5560
Tiết kiệm chi phí năng lượng
METSEPM5560 giúp xác định các khu vực tiêu thụ điện năng cao thông qua phân
tích chi tiết dữ liệu. Doanh nghiệp có thể tiết kiệm đáng kể chi phí điện
bằng cách tối ưu hóa lịch trình vận hành dựa trên thông tin từ hệ thống 8
biểu giá. Hầu hết các khách hàng đã báo cáo giảm 10-15% chi phí năng lượng
sau khi triển khai giám sát năng lượng hiệu quả.
Bảo vệ thiết bị và tăng tuổi thọ
Khả năng đo sóng hài đến bậc 63 giúp phát hiện sớm các vấn đề chất lượng
điện năng có thể gây hại cho thiết bị đắt tiền. Thông qua việc xác định và
giải quyết các sự cố trước khi chúng trở nên nghiêm trọng, doanh nghiệp có
thể kéo dài tuổi thọ của thiết bị điện và giảm chi phí bảo trì không cần
thiết.
Tăng cường tuân thủ và báo cáo
Dữ liệu chính xác từ METSEPM5560 hỗ trợ việc tuân thủ các quy định về năng
lượng và môi trường. Các báo cáo tự động về tiêu thụ năng lượng và phát thải
carbon giúp đơn giản hóa quy trình báo cáo bắt buộc. Tính năng này đặc biệt
quan trọng đối với các tổ chức phải tuân thủ các tiêu chuẩn như ISO 50001
hoặc các quy định về hiệu quả năng lượng của địa phương.
Hướng dẫn cài đặt và vận hành
Lắp đặt phần cứng
Quá trình lắp đặt METSEPM5560 tương đối đơn giản và có thể được thực hiện
bởi kỹ thuật viên điện có trình độ. Đồng hồ được thiết kế để lắp đặt trên
bảng điều khiển tiêu chuẩn với kích thước cắt 92 x 92 mm. Các kết nối điện
phải tuân theo sơ đồ đấu dây được cung cấp trong hướng dẫn cài đặt của
Schneider Electric.
Cấu hình phần mềm
Sau khi lắp đặt phần cứng, đồng hồ cần được cấu hình thông qua giao diện
người dùng hoặc phần mềm quản lý từ xa. Quá trình này bao gồm:
Thiết lập thông số hệ thống (tỷ lệ CT/VT, cấu hình mạch)
Cấu hình biểu giá và lịch trình
Thiết lập thông số truyền thông và kết nối mạng
Cấu hình ngưỡng cảnh báo và thông báo
Tích hợp với hệ thống quản lý năng lượng
METSEPM5560 có thể được tích hợp vào các phần mềm quản lý năng lượng như
Schneider EcoStruxure hoặc các hệ thống SCADA của bên thứ ba. Kết nối Modbus
TCP/IP cho phép giao tiếp dễ dàng và thu thập dữ liệu tự động cho phân tích
nâng cao.
Bảo trì và khắc phục sự cố
Bảo trì thường xuyên
METSEPM5560 được thiết kế để hoạt động với yêu cầu bảo trì tối thiểu. Tuy
nhiên, kiểm tra định kỳ nên được thực hiện để đảm bảo:
Kết nối điện vẫn chắc chắn
Màn hình và đèn báo hoạt động bình thường
Phần mềm firmware được cập nhật lên phiên bản mới nhất
Dữ liệu được sao lưu thường xuyên
Các vấn đề thường gặp và giải pháp
Hiển thị không chính xác: Kiểm tra cài đặt tỷ lệ CT/VT và cấu hình
mạch
Lỗi truyền thông: Xác minh cài đặt mạng và địa chỉ Modbus
Mất dữ liệu: Kiểm tra pin dự phòng và cài đặt bộ nhớ
Cài đặt biểu giá không hoạt động: Xác minh cấu hình lịch và đảm bảo đồng hồ
thời gian thực chính xác
Câu hỏi thường gặp (FAQs)
METSEPM5560 có thể đo được những thông số
nào?
METSEPM5560 có thể
đo hơn 100 thông số điện bao gồm điện áp, dòng điện, công suất thực/phản
kháng/biểu kiến, hệ số công suất, tần số, sóng hài đến bậc 63, mất cân bằng,
nhu cầu, năng lượng theo biểu giá và nhiều thông số khác.
Tính năng 8 biểu giá hoạt động như thế
nào?
Hệ thống 8 biểu giá
cho phép người dùng phân chia thời gian sử dụng thành tối đa 8 khung giờ khác
nhau với mức giá khác nhau. Người dùng có thể lập lịch cho các biểu giá này
theo giờ, ngày, tuần, tháng và thậm chí là ngày lễ. Điều này cho phép tính
toán chi phí năng lượng chính xác hơn và xác định các cơ hội tối ưu hóa tiêu
thụ.
Làm thế nào để kết nối METSEPM5560 với hệ thống
quản lý tòa nhà?
METSEPM5560 có thể
được kết nối với hệ thống quản lý tòa nhà thông qua giao thức Modbus TCP/IP.
Thiết bị có cổng Ethernet tích hợp cho phép kết nối trực tiếp đến mạng. Người
dùng cần cấu hình các thông số mạng (địa chỉ IP, subnet mask, gateway) và
tham số Modbus (ID thiết bị, tốc độ truyền) để thiết lập giao
tiếp.
Độ chính xác 0.2% có ý nghĩa gì trong thực
tế?
Độ chính xác 0.2%
nghĩa là các phép đo có sai số tối đa là 0.2% so với giá trị thực. Trong thực
tế, điều này đảm bảo rằng dữ liệu thu thập đủ chính xác để đưa ra quyết định
kinh doanh, đáp ứng các yêu cầu hóa đơn, và tuân thủ các tiêu chuẩn đo lường.
Đây là cấp độ chính xác cao hơn nhiều so với các đồng hồ tiêu chuẩn thông
thường (thường là 0.5% hoặc 1%).
METSEPM5560 có thể tích hợp với các hệ thống
năng lượng tái tạo không?
Có, METSEPM5560 có
thể được sử dụng để giám sát các hệ thống năng lượng tái tạo như năng lượng
mặt trời hoặc gió. Đồng hồ có thể đo cả điện năng nhập và xuất, cho phép theo
dõi năng lượng được tạo ra và tiêu thụ. Điều này đặc biệt hữu ích cho các hệ
thống lưới điện kết hợp hoặc vi lưới cần giám sát chính xác dòng điện năng
hai chiều.
Kết luận
Schneider METSEPM5560 là một giải pháp đo lường điện năng tiên tiến, cung
cấp sự kết hợp hoàn hảo giữa độ chính xác cao 0.2%, khả năng đo sóng hài đến
bậc 63 và hệ thống 8 biểu giá linh hoạt. Những tính năng này, cùng với kết
nối Modbus TCP/IP mạnh mẽ, làm cho nó trở thành công cụ không thể thiếu cho
việc quản lý năng lượng hiện đại trong các môi trường công nghiệp và thương
mại.
Đầu tư vào một hệ thống giám sát năng lượng chất lượng cao như METSEPM5560
không chỉ mang lại lợi ích ngay lập tức trong việc tiết kiệm chi phí năng lượng
mà còn cung cấp giá trị dài hạn thông qua việc tăng tuổi thọ thiết bị, nâng
cao độ tin cậy của hệ thống và tuân thủ các tiêu chuẩn quốc tế.
Với sự hỗ trợ toàn cầu từ Schneider Electric, một trong những nhà lãnh đạo
thị trường trong lĩnh vực quản lý năng lượng, người dùng có thể yên tâm rằng
họ đang đầu tư vào một giải pháp đáng tin cậy và hướng tương lai cho nhu cầu
quản lý năng lượng của mình.
