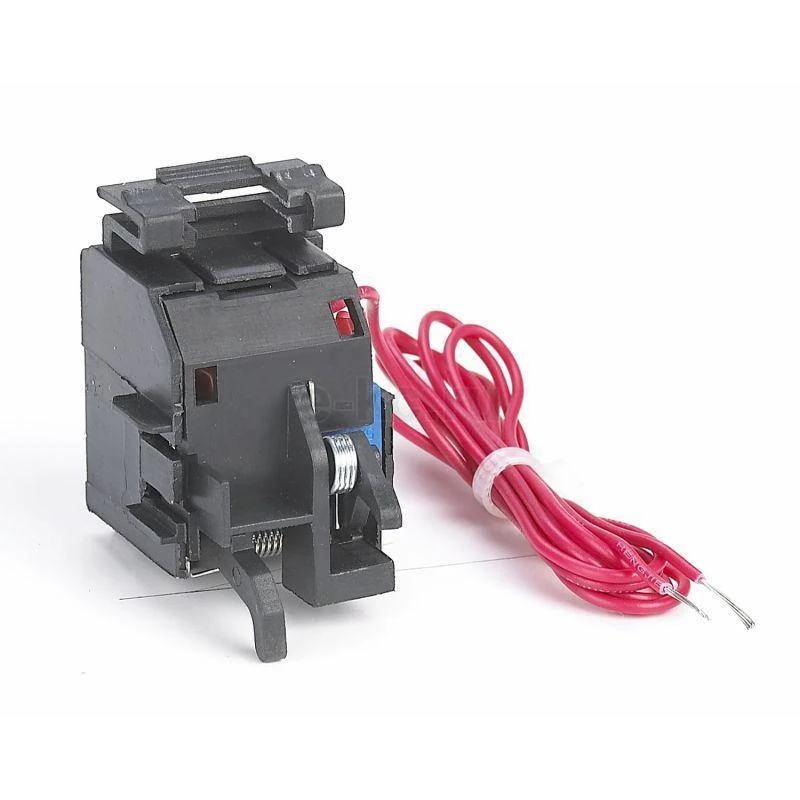

ngắt Shunt trip SHT-M1 A1 L cho NXM-63/125 (bên trái) Chint: Thiết bị bảo vệ
điện không thể thiếu

Trong lĩnh vực thiết bị điện công
nghiệp, an toàn luôn được đặt lên hàng đầu. Hôm nay, VIKI xin
giới thiệu đến quý khách hàng một thiết bị quan trọng trong hệ thống điện:
Cuộn ngắt Shunt trip SHT-M1 A1 L cho MCCB NXM-63/125 (bên trái)
Chint. Đây là phụ kiện không thể thiếu cho những hệ thống đòi
hỏi khả năng ngắt điện từ xa và tích hợp với hệ thống tự động hóa.
🔌⚡

Cuộn ngắt Shunt trip là gì? Tại sao cần sử dụng?

Cuộn ngắt Shunt trip (hay còn gọi là
cuộn nhả shunt) là một phụ kiện được thiết kế để lắp đặt vào máy cắt MCCB,
cho phép ngắt mạch điện từ xa bằng cách cấp điện cho cuộn dây. Khi được kích
hoạt, cuộn ngắt sẽ tác động vào cơ cấu nhả của MCCB, khiến máy cắt mở ra và
ngắt mạch điện. 🛡️

Cuộn ngắt Shunt trip đóng vai trò quan trọng trong việc bảo vệ hệ
thống điện khỏi các sự cố nguy hiểm và cho phép điều khiển từ xa, nâng cao
tính an toàn và hiệu quả của hệ thống.

Đặc điểm kỹ thuật của Cuộn ngắt Shunt trip SHT-M1 A1
L

Cuộn ngắt SHT-M1 A1 L của Chint là
phụ kiện được thiết kế đặc biệt cho MCCB dòng
NXM với khung kích thước 63/125A. Dưới đây là những thông số
kỹ thuật chi tiết của sản phẩm: 📋

• Model: SHT-M1 A1
  L
• Loại: Cuộn ngắt shunt (shunt
  release)
• Tương
  thích với: MCCB dòng NXM, khung kích thước 63/125A
• Vị trí lắp
  đặt: Bên trái (mã “L”)
• Điện áp
  định mức: 220V AC (tương thích với 230/240V
  AC)
• Tần
  số: 50/60 Hz
• Dòng điện
  định mức: Khoảng 0.09A
• Số
  cực: Phù hợp cho máy cắt 3 cực và 4 cực
• Thời gian
  đáp ứng: Khoảng 30 mili giây
• Độ
  bền: Thiết kế cho nhiều lần hoạt động (lên đến 1000
  lần)

Nguyên lý hoạt động của Cuộn ngắt Shunt trip

Cuộn ngắt Shunt trip hoạt động dựa trên nguyên lý điện từ đơn giản
nhưng hiệu quả. Khi được cấp điện áp điều khiển (220V AC), cuộn dây bên trong
sẽ tạo ra từ trường. Từ trường này tác động vào cơ cấu nhả của MCCB, khiến
máy cắt mở ra và ngắt mạch điện. 🔄

Đặc biệt, Cuộn ngắt SHT-M1 A1 L hoạt
động ổn định trong dải điện áp từ 70% đến 110% điện áp định mức, đảm bảo độ
tin cậy cao trong mọi điều kiện làm việc. Thời gian đáp ứng nhanh (khoảng
30ms) giúp bảo vệ hệ thống kịp thời khi có sự cố xảy ra. ⚡

Ứng dụng của Cuộn ngắt Shunt trip trong hệ thống
điện

Cuộn ngắt Shunt trip SHT-M1 A1 L được
ứng dụng rộng rãi trong nhiều hệ thống điện công nghiệp và thương mại. Dưới
đây là một số ứng dụng tiêu biểu: 🏭

1. Hệ thống
   dừng khẩn cấp: Cho phép ngắt điện nhanh chóng từ xa khi có sự
   cố
2. Tích hợp
   với hệ thống báo cháy: Tự động ngắt điện khi phát hiện
   cháy
3. Hệ thống
   tự động hóa: Điều khiển việc đóng/ngắt điện theo lịch trình
   hoặc điều kiện
4. Bảo vệ quá
   áp/sụt áp: Kết hợp với relay bảo vệ để ngắt điện khi điện áp
   bất thường
5. Kiểm soát
   từ xa: Cho phép vận hành hệ thống điện từ phòng điều khiển
   trung tâm

So sánh Cuộn ngắt Shunt trip với các phụ kiện MCCB
khác

Hướng dẫn lắp đặt Cuộn ngắt Shunt trip SHT-M1 A1
L

Lắp đặt Cuộn ngắt Shunt trip SHT-M1 A1
L khá đơn giản, nhưng cần tuân thủ một số bước quan trọng để
đảm bảo hoạt động ổn định và an toàn: 🛠️

1. Ngắt điện
   hoàn toàn trước khi tiến hành lắp đặt
2. Tháo nắp bên trái của
   MCCB NXM-63/125
3. Đặt cuộn ngắt vào vị trí
   tương ứng ở bên trái MCCB
4. Siết chặt các vít cố
   định theo mô-men xoắn khuyến nghị
5. Kết nối dây điều khiển
   vào các đầu nối của cuộn ngắt
6. Đóng nắp và kiểm tra
   hoạt động bằng cách cấp điện thử

Lưu ý quan trọng: Chỉ sử dụng Cuộn
ngắt Shunt trip SHT-M1 A1 L cho MCCB dòng NXM-63/125 của Chint. Việc lắp đặt
không đúng có thể gây nguy hiểm và làm hỏng thiết bị.

Những câu hỏi thường gặp về Cuộn ngắt Shunt trip

1. Cuộn ngắt Shunt trip có thể hoạt động ở mức điện áp
nào?

Cuộn ngắt SHT-M1 A1 L được thiết kế hoạt động ở điện áp định mức
220V AC (tương thích với 230/240V AC), tần số 50/60 Hz. Cuộn ngắt hoạt động
ổn định trong dải điện áp từ 70% đến 110% điện áp định mức.
🔋

2. Làm thế nào để phân biệt Cuộn ngắt Shunt trip lắp bên trái và
bên phải?

Cuộn ngắt Shunt trip SHT-M1 A1 L có mã “L” chỉ định lắp
đặt bên trái của MCCB. Đối với lắp đặt bên phải, sẽ có mã “R” tương
ứng. Việc lắp đặt đúng vị trí rất quan trọng để đảm bảo hoạt động chính xác.
🔄

3. Cuộn ngắt Shunt trip có thể hoạt động khi không có điện lưới
không?

Không, cuộn ngắt Shunt trip cần được cấp điện để hoạt động. Trong
trường hợp mất điện lưới, cần có nguồn dự phòng như UPS hoặc ắc quy để đảm
bảo cuộn ngắt vẫn hoạt động được. 🔌

Lợi ích khi sử dụng Cuộn ngắt Shunt trip SHT-M1 A1
L

Sử dụng Cuộn ngắt Shunt trip SHT-M1 A1
L mang lại nhiều lợi ích cho hệ thống điện của bạn:
🌟

• Nâng cao
  an toàn: Cho phép ngắt điện từ xa trong trường hợp khẩn
  cấp
• Tích hợp
  dễ dàng: Tương thích hoàn hảo với MCCB dòng NXM-63/125 của
  Chint
• Phản ứng
  nhanh: Thời gian đáp ứng chỉ khoảng 30ms, đảm bảo bảo vệ kịp
  thời
• Độ tin cậy
  cao: Hoạt động ổn định trong dải điện áp rộng
• Tuổi thọ
  dài: Thiết kế bền bỉ, có thể hoạt động đến 1000
  lần
• Lắp đặt
  đơn giản: Dễ dàng tích hợp vào hệ thống hiện
  có

Mua Cuộn ngắt Shunt trip SHT-M1 A1 L chính hãng tại
VIKI

VIKI tự hào là đơn vị cung cấp thiết bị điện chính
hãng tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng
những sản phẩm chất lượng cao, giá cả cạnh tranh và dịch vụ chuyên nghiệp.
🛒

Khi mua Cuộn ngắt Shunt trip SHT-M1 A1
L tại VIKI, quý khách sẽ được:

• Sản phẩm chính hãng
  Chint với chất lượng đảm bảo
• Bảo hành theo tiêu chuẩn
  nhà sản xuất
• Tư vấn kỹ thuật chuyên
  nghiệp
• Hỗ trợ lắp đặt và hướng
  dẫn sử dụng
• Giao hàng nhanh chóng
  tại khu vực TP.HCM

Kết luận

Cuộn ngắt Shunt trip SHT-M1 A1 L là
phụ kiện không thể thiếu cho các hệ thống điện yêu cầu khả năng điều khiển và
bảo vệ từ xa. Với thiết kế chuyên biệt cho MCCB dòng NXM-63/125 của Chint,
sản phẩm mang lại giải pháp an toàn, tin cậy và hiệu quả cho các ứng dụng công
nghiệp và thương mại. 🏆

Hãy liên hệ với VIKI ngay hôm nay để được tư vấn và đặt mua sản
phẩm Cuộn ngắt Shunt trip SHT-M1 A1 L chính hãng
với giá tốt nhất!
