Cầu
dao khối MCCB GoPact 800N 3P 500A 50kA chỉnh dòng Schneider G80N3TM500: Phân
tích chi tiết và hướng dẫn sử dụng 🔌⚡

Trong thế giới thiết bị điện công nghiệp hiện đại, việc lựa chọn
đúng thiết bị đóng cắt không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất
hệ thống điện của bạn. Cầu dao khối MCCB GoPact 800N 3P 500A
50kA chỉnh dòng Schneider G80N3TM500 là một trong những sản
phẩm nổi bật được nhiều chuyên gia điện công nghiệp tin dùng. Bài viết này sẽ
cung cấp cho bạn mọi thông tin cần thiết về sản phẩm quan trọng này.
🧐

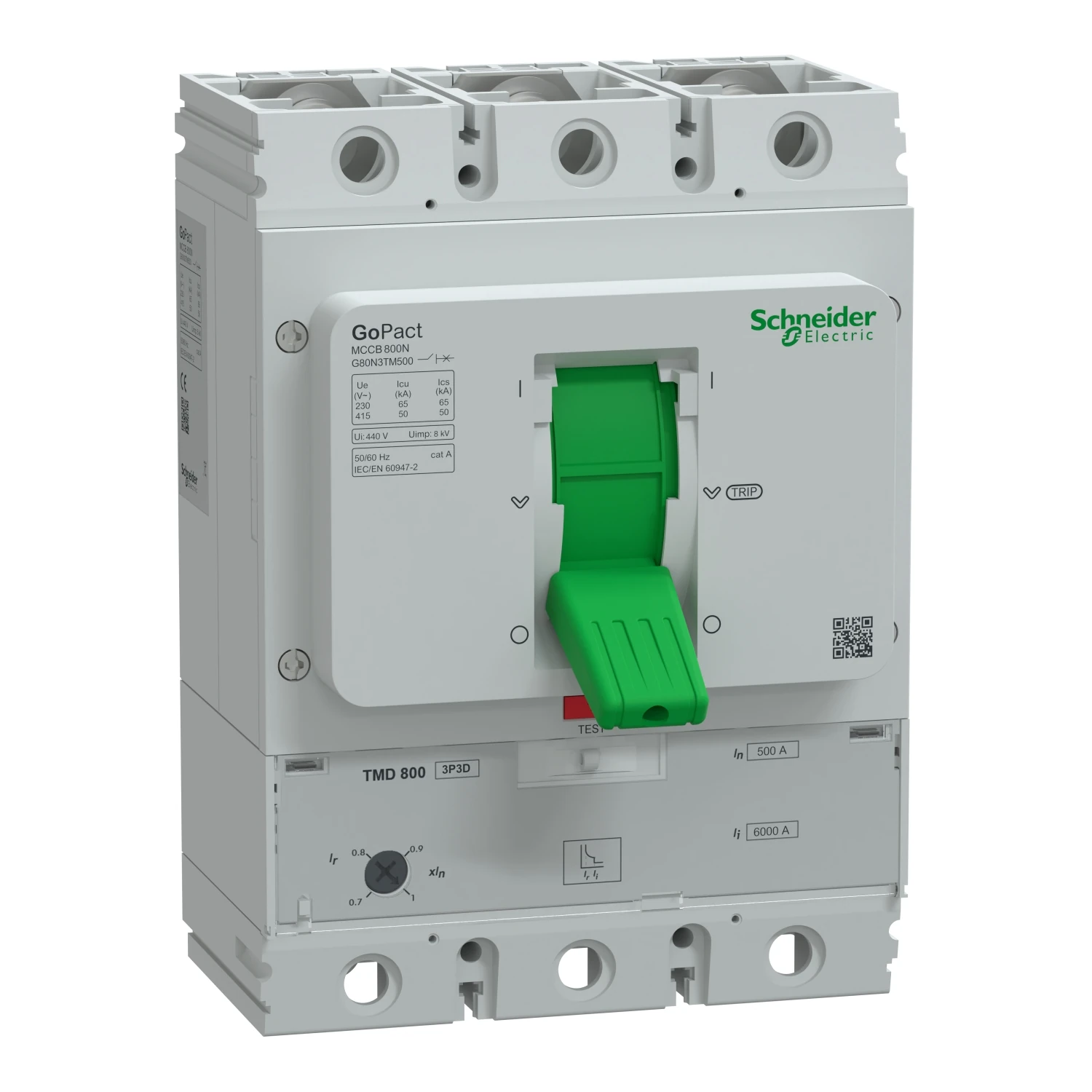

Tổng quan về MCCB GoPact 800N 3P 500A 50kA Schneider
📊

MCCB GoPact 800N là dòng sản phẩm cầu
dao khối được thiết kế bởi tập đoàn Schneider Electric – nhà sản xuất thiết
bị điện hàng đầu thế giới. Sản phẩm này thuộc dòng thiết bị đóng cắt cao cấp,
được nghiên cứu và phát triển nhằm đáp ứng các yêu cầu khắt khe trong hệ
thống phân phối điện công nghiệp.

“Sự kết hợp hoàn hảo giữa công nghệ tiên tiến và độ tin cậy vượt trội
– đó chính là điểm mạnh của dòng MCCB GoPact 800N của Schneider
Electric.”

Đặc điểm kỹ thuật nổi bật 🛠️

• Loại
  thiết bị: Cầu dao khối (MCCB), dòng GoPact
• Số
  cực: 3 cực (3P)
• Dòng điện
  định mức: 500A
• Khả năng
  ngắt: 50kA tại 415VAC
• Bộ
  nhả: Nhiệt từ (TMD) với chức năng bảo vệ nhiệt có thể điều
  chỉnh
• Phạm vi điều
  chỉnh dòng điện: 0.7 đến 1 lần dòng điện định mức
  (Ie)
• Điện áp
  hoạt động định mức: 415V AC, 50/60 Hz
• Điện áp
  cách điện định mức (Ui): 440V
• Điện áp
  chịu xung định mức (Uimp): 8kV

Ứng dụng của MCCB GoPact 800N trong hệ thống điện công nghiệp
🏭

Với khả năng ngắt dòng điện cao lên đến
50kA, MCCB G80N3TM500 phù hợp cho nhiều ứng dụng
trong môi trường công nghiệp, đặc biệt là:

1. Hệ thống phân phối điện
   chính trong nhà máy sản xuất
2. Bảo vệ đường dây cấp
   nguồn cho thiết bị công suất lớn
3. Trung tâm điều khiển
   động cơ (MCC)
4. Hệ thống điện trong các
   tòa nhà thương mại và công nghiệp
5. Tủ điện hạ thế trong
   các trạm biến áp phân phối

So sánh MCCB GoPact 800N với các dòng sản phẩm tương tự
📈

Thông số	GoPact 800N 3P 500A	Các sản phẩm tương đương	Lợi thế của GoPact 800N
Khả năng ngắt	50kA	35-45kA	Bảo vệ tốt hơn trong trường hợp ngắn mạch mạnh
Tuổi thọ cơ khí	15,000 chu kỳ	10,000-12,000 chu kỳ	Độ bền cao hơn, giảm chi phí bảo trì
Khả năng điều chỉnh	0.7-1.0 In	0.8-1.0 In	Phạm vi điều chỉnh rộng hơn, linh hoạt hơn
Kích thước	250 x 180 x 105 mm	Thường lớn hơn	Tiết kiệm không gian lắp đặt

Hướng dẫn lắp đặt MCCB GoPact 800N đúng kỹ thuật
🔧

Việc lắp đặt MCCB Schneider
G80N3TM500 đúng cách không chỉ đảm bảo hiệu quả hoạt động mà
còn kéo dài tuổi thọ của thiết bị. Dưới đây là quy trình lắp đặt chi
tiết:

Bước 1: Chuẩn bị trước khi lắp đặt

Kiểm tra kỹ thiết bị, đảm bảo không có hư hỏng bên ngoài và xác
nhận thông số kỹ thuật phù hợp với yêu cầu hệ thống. Chuẩn bị các công cụ cần
thiết như tua vít, cờ lê, bút thử điện và thiết bị đo.

Bước 2: Lắp đặt vào tủ điện

MCCB GoPact 800N có thể được lắp đặt theo cả hai phương thức: cố
định hoặc rút được (withdrawable). Đối với lắp đặt cố định, sử dụng các vị
trí lắp đặt được thiết kế sẵn trên thiết bị để cố định vào tủ
điện.

Bước 3: Đấu nối dây dẫn

Sử dụng dây điện có
tiết diện phù hợp với dòng điện định mức 500A. Thông thường, tiết diện dây nên
từ 240-300mm². Đảm bảo các đầu nối được siết chặt với mô-men xoắn phù hợp
theo khuyến cáo của nhà sản xuất.

Bước 4: Cài đặt và kiểm tra

Điều chỉnh giá trị cài đặt bảo vệ quá tải và ngắn mạch theo yêu
cầu của hệ thống. Sau khi lắp đặt, tiến hành kiểm tra bằng
cách:

• Đo điện trở cách
  điện
• Kiểm tra tính liên tục
  của mạch
• Thử nghiệm chức năng
  đóng-cắt
• Kiểm tra hoạt động của
  bộ nhả bảo vệ

Các tính năng bảo vệ của MCCB GoPact 800N
🛡️

MCCB G80N3TM500 được trang bị nhiều tính năng bảo vệ tiên tiến,
giúp đảm bảo an toàn cho hệ thống điện của bạn:

1. Bảo vệ quá tải (Overload Protection)

Bộ nhả nhiệt có thể điều chỉnh trong dải từ 0.7-1.0
In, cho phép người dùng tinh chỉnh mức bảo vệ quá tải phù hợp
với tải thực tế, tránh tình trạng ngắt không cần thiết hoặc không bảo vệ
đủ.

2. Bảo vệ ngắn mạch (Short Circuit Protection)

Với khả năng ngắt dòng điện ngắn mạch lên đến
50kA, thiết bị có thể bảo vệ hiệu quả hệ thống
trong trường hợp xảy ra sự cố nghiêm trọng, giúp ngăn chặn hư hỏng thiết bị
và nguy cơ cháy nổ.

3. Bảo vệ nhiệt từ tích hợp

Kết hợp cả bảo vệ nhiệt và từ trong một bộ nhả duy nhất, giúp phản
ứng nhanh với cả quá tải kéo dài và ngắn mạch tức thời.

So với các thiết bị cùng phân khúc, MCCB GoPact
800N nổi bật với tốc độ phản ứng nhanh hơn khoảng 15-20% và độ
ổn định cao hơn khi hoạt động liên tục ở gần ngưỡng dòng định mức.
💯

Cách điều chỉnh và bảo trì MCCB GoPact 800N
🔍

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của thiết bị, việc
điều chỉnh và bảo trì định kỳ là vô cùng quan trọng:

Điều chỉnh ngưỡng bảo vệ

MCCB G80N3TM500 cho phép điều chỉnh ngưỡng bảo vệ quá tải thông
qua núm xoay hoặc biến trở trên thiết bị. Quy trình điều chỉnh như
sau:

1. Tắt nguồn điện trước
   khi thực hiện điều chỉnh
2. Tìm vị trí núm điều
   chỉnh dòng điện In trên mặt MCCB
3. Xoay núm đến vị trí
   mong muốn (0.7-1.0 x In)
4. Kiểm tra và ghi lại giá
   trị cài đặt

Bảo trì định kỳ

Lịch bảo trì khuyến nghị cho MCCB GoPact 800N:

• Hàng
  tháng: Kiểm tra trực quan tình trạng bên ngoài, đảm bảo không
  có dấu hiệu quá nhiệt hoặc hư hỏng
• Hàng
  quý: Kiểm tra độ chặt của các đầu nối, đo nhiệt độ tại các
  điểm đấu nối
• Hàng
  năm: Thử nghiệm chức năng bảo vệ, vệ sinh các bộ phận, kiểm
  tra cơ cấu đóng cắt
• 3-5 năm:
  Kiểm tra toàn diện bao gồm thử nghiệm điện môi và đánh giá tuổi thọ còn
  lại

Các lỗi thường gặp và cách khắc phục 🔨

Dưới đây là một số vấn đề thường gặp với MCCB và hướng dẫn khắc
phục:

Vấn đề	Nguyên nhân có thể	Giải pháp
MCCB tự ngắt không có lý do rõ ràng	Quá tải nhẹ kéo dài, cài đặt ngưỡng bảo vệ quá thấp	Kiểm tra dòng tải thực tế, điều chỉnh lại ngưỡng bảo vệ phù hợp
Khó khăn khi đóng MCCB	Cơ cấu đóng cắt bị kẹt, lò xo bị hỏng	Kiểm tra cơ cấu đóng cắt, thay thế nếu cần
Nóng bất thường tại các đầu nối	Đầu nối lỏng, tiếp xúc kém	Siết chặt lại các đầu nối với mô-men xoắn phù hợp
Chỉ thị trạng thái không chính xác	Cơ cấu chỉ thị bị hỏng	Liên hệ với đại diện Schneider để được hỗ trợ

“An toàn là yếu tố hàng đầu khi làm việc với thiết bị điện. Luôn đảm
bảo ngắt nguồn hoàn toàn trước khi thực hiện bất kỳ công việc bảo trì nào
trên MCCB.”

Tại sao nên chọn MCCB GoPact 800N của Schneider?
🌟

Schneider Electric là thương hiệu hàng đầu trong lĩnh vực thiết bị
điện công nghiệp, và dòng sản phẩm GoPact 800N mang đến nhiều ưu
điểm vượt trội:

• Độ tin
  cậy cao: Được thiết kế và sản xuất theo tiêu chuẩn IEC
  60947-2, đảm bảo hoạt động ổn định trong mọi điều kiện
• Tuổi thọ
  dài: 15,000 chu kỳ đóng cắt cơ khí, 3,000 chu kỳ
  điện
• Khả năng
  điều chỉnh linh hoạt: Dễ dàng tinh chỉnh ngưỡng bảo vệ phù hợp
  với nhu cầu thực tế
• Thiết kế
  nhỏ gọn: Kích thước tối ưu 250 x 180 x 105 mm, giúp tiết kiệm
  không gian trong tủ
  điện
• Khả năng
  mở rộng: Tương thích với nhiều phụ kiện như tiếp điểm phụ,
  cuộn nhả shunt, motor điều khiển

Câu hỏi thường gặp về MCCB GoPact 800N ❓

1. MCCB GoPact 800N 3P 500A khác gì so với MCCB thông
thường?

MCCB GoPact 800N nổi bật với khả năng ngắt cao 50kA, phạm vi điều
chỉnh dòng bảo vệ linh hoạt và tuổi thọ cơ khí lên đến 15,000 chu kỳ. Đây là
những chỉ số vượt trội so với các MCCB thông thường trong cùng phân
khúc.

2. Có thể sử dụng MCCB GoPact 800N cho ứng dụng
nào?

Thiết bị này phù hợp cho các ứng dụng công nghiệp và thương mại
yêu cầu bảo vệ dòng điện lớn như hệ thống phân phối điện chính, bảo vệ đường
dây cấp nguồn cho thiết bị công suất lớn, và trong các thiết bị đóng
cắt của nhà máy.

3. Làm thế nào để chọn đúng kích thước dây dẫn cho MCCB
500A?

Cho MCCB 500A, nên sử dụng dây điện có
tiết diện từ 240-300mm² tùy thuộc vào loại dây và vật liệu. Việc lựa chọn
đúng tiết diện dây không chỉ đảm bảo an toàn mà còn tối ưu hiệu suất của hệ
thống.

4. Chu kỳ bảo trì khuyến nghị cho MCCB GoPact 800N là
gì?

Schneider Electric khuyến nghị kiểm tra trực quan hàng tháng, kiểm
tra độ chặt đầu nối hàng quý, thử nghiệm chức năng hàng năm và kiểm tra toàn
diện mỗi 3-5 năm.

Kết luận 🏆

MCCB GoPact 800N 3P 500A 50kA chỉnh dòng Schneider
G80N3TM500 là một giải pháp bảo vệ điện đáng tin cậy cho các
hệ thống công nghiệp và thương mại. Với khả năng ngắt cao, tính năng điều
chỉnh linh hoạt và độ bền vượt trội, sản phẩm này đáp ứng tốt nhu cầu bảo vệ
hệ thống điện hiện đại.
