Tìm hiểu Rơ le nhiệt NXR-100 55A-70A Chint: Thiết bị bảo vệ điện
công nghiệp ưu việt 🛡️⚡

Trong thế giới thiết bị điện công nghiệp, rơ le
nhiệt đóng vai trò quan trọng như một lá chắn bảo vệ cho các
động cơ và hệ thống điện. Hôm nay, chúng ta sẽ đi sâu tìm hiểu về sản phẩm
Rơ le nhiệt NXR-100 55A-70A Chint – một giải
pháp bảo vệ quá tải đáng tin cậy cho các ứng dụng công nghiệp. Bài viết này
sẽ cung cấp thông tin chi tiết từ cơ bản đến nâng cao, giúp cả người mới học
về thiết bị điện lẫn các chuyên gia đều có thể nắm bắt và áp dụng hiệu
quả.

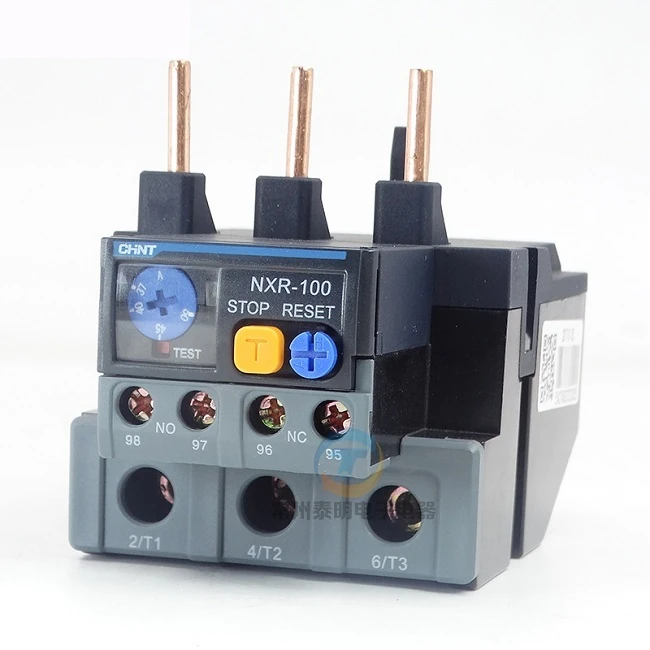

1. Tổng quan về Rơ le nhiệt NXR-100 55A-70A Chint 📊

Rơ le nhiệt NXR-100 55A-70A là một
trong những sản phẩm tiêu biểu của thương hiệu Chint – nhà sản xuất thiết bị
điện hàng đầu đến từ Trung Quốc. Thiết bị này được thiết kế đặc biệt để bảo
vệ động cơ điện khỏi tình trạng quá tải, ngắn mạch và mất pha, đảm bảo hoạt
động an toàn và kéo dài tuổi thọ cho hệ thống điện công
nghiệp.

Với dải dòng điện bảo vệ từ 55A đến
70A, sản phẩm này phù hợp với nhiều ứng dụng công nghiệp từ
trung bình đến lớn, đáp ứng nhu cầu đa dạng trong các nhà máy, xưởng sản xuất
và cơ sở hạ tầng.

2. Đặc điểm kỹ thuật nổi bật 🔍

Để hiểu rõ hơn về khả năng và ứng dụng của Rơ le
nhiệt NXR-100, chúng ta hãy xem xét các thông số kỹ thuật
chính:


• Dải dòng
  điện bảo vệ: 55A – 70A (có thể điều chỉnh)



• Điện áp
  định mức: 690V AC



• Tần
  số: 50/60Hz



• Cấp bảo
  vệ: IP20



• Nhiệt độ
  môi trường làm việc: -5°C đến +40°C



• Tiêu chuẩn
  áp dụng: IEC 60947-4-1



• Tuổi thọ
  cơ khí: Trên 100,000 chu kỳ hoạt động



• Khả năng
  chịu ngắn mạch: 6kA



“Sự ổn định và độ
tin cậy của rơ le nhiệt Chint NXR-100 đã được chứng minh qua hàng nghìn ứng
dụng thực tế, giúp các kỹ sư điện yên tâm trong việc thiết kế và vận hành hệ
thống.”

3. Nguyên lý hoạt động của Rơ le nhiệt NXR-100
⚙️

Rơ le nhiệt NXR-100 hoạt động dựa
trên nguyên lý bimetal – một cơ chế đơn giản nhưng cực kỳ hiệu quả. Khi dòng
điện chạy qua rơ le vượt quá mức cài đặt trong một thời gian nhất định,
bimetal sẽ bị biến dạng do nhiệt và kích hoạt cơ cấu ngắt, ngắt mạch điện và
bảo vệ động cơ.

Quá trình này có thể được mô tả qua các bước cụ
thể:


1. Dòng điện đi qua các
   thanh bimetal trong rơ le



2. Khi xảy ra quá tải,
   nhiệt độ tăng cao làm biến dạng bimetal



3. Sự biến dạng này tác
   động lên cơ cấu cơ khí bên trong



4. Tiếp điểm của rơ le
   chuyển trạng thái, kích hoạt tín hiệu báo động hoặc ngắt
   mạch



5. Sau khi hệ thống được
   khắc phục, có thể reset rơ le bằng nút reset chuyên dụng

Một điểm đáng chú ý là NXR-100
55A-70A được trang bị chức năng bảo vệ mất
pha, giúp phát hiện nhanh chóng khi một trong các pha bị mất,
từ đó ngăn chặn tình trạng hư hỏng động cơ do hoạt động không đồng
bộ.

4. So sánh với các dòng rơ le nhiệt khác trên thị trường
📈

Để có cái nhìn khách quan, hãy so sánh Rơ le nhiệt
Chint NXR-100 với một số sản phẩm tương tự trên thị
trường:

Có thể thấy, trong khi các sản phẩm của Schneider và ABB có một số
ưu điểm về độ bền, Rơ le nhiệt Chint NXR-100
mang đến giải pháp cân bằng giữa hiệu suất và chi phí, đặc biệt phù hợp với
các dự án có ngân sách tối ưu.

5. Ứng dụng thực tế của Rơ le nhiệt NXR-100 55A-70A 🏭

Rơ le nhiệt NXR-100 được ứng dụng
rộng rãi trong nhiều lĩnh vực công nghiệp:


• Hệ thống
  bơm nước: Bảo vệ động cơ bơm khỏi tình trạng hoạt động quá tải
  khi gặp sự cố về áp lực



• Dây
  chuyền sản xuất: Đảm bảo an toàn cho động cơ của các băng tải,
  máy ép, máy cắt…



• Hệ thống
  HVAC: Bảo vệ quạt, máy nén trong hệ thống điều hòa không khí
  công nghiệp



• Ngành dệt
  may: Bảo vệ động cơ máy dệt, máy may công
  nghiệp



• Ngành chế
  biến thực phẩm: Bảo vệ thiết bị nghiền, trộn, đóng
  gói

Trong một tủ điện công nghiệp điển
hình, Rơ le nhiệt NXR-100 thường được kết hợp
với Thiết
bị đóng cắt như contactor để tạo thành bộ khởi động từ hoàn chỉnh,
bảo vệ động cơ một cách toàn diện.

6. Hướng dẫn lắp đặt và cài đặt Rơ le nhiệt NXR-100 🔧

Để đảm bảo hiệu quả bảo vệ tối ưu, việc lắp đặt và cài đặt
Rơ le nhiệt NXR-100 cần tuân thủ các bước
sau:

6.1. Các bước lắp đặt cơ bản:


1. Chuẩn bị
   không gian lắp đặt: Đảm bảo không gian đủ rộng trong Tủ điện cho việc
   lắp đặt và bảo trì sau này



2. Kết nối
   với contactor: Lắp rơ le nhiệt trực tiếp vào phía dưới của
   contactor tương ứng



3. Đấu nối
   dây động lực: Kết nối các đầu dây từ contactor đến rơ le và từ
   rơ le đến động cơ



4. Đấu nối
   mạch điều khiển: Kết nối các tiếp điểm phụ của rơ le vào mạch
   điều khiển



5. Kiểm tra
   kết nối: Đảm bảo tất cả các kết nối đều chắc chắn và an
   toàn

6.2. Cài đặt dòng điện bảo vệ:

Điều chỉnh dòng điện bảo vệ của Rơ le nhiệt
NXR-100 cần dựa trên dòng điện định mức của động
cơ:


1. Xác định dòng điện định
   mức của động cơ từ nhãn thông số



2. Đối với khởi động trực
   tiếp: Cài đặt dòng điện bảo vệ bằng dòng định mức



3. Đối với khởi động
   sao-tam giác: Cài đặt dòng điện bảo vệ bằng 0.58 lần dòng định
   mức



4. Sử dụng núm xoay trên
   rơ le để điều chỉnh đến giá trị mong muốn



5. Kiểm tra hoạt động bằng
   cách thử nghiệm nút test trên thiết bị



“Việc cài đặt dòng
điện bảo vệ quá cao sẽ không đảm bảo khả năng bảo vệ, trong khi cài đặt quá
thấp có thể gây ngắt không mong muốn. Hãy tuân thủ khuyến cáo của nhà sản
xuất động cơ để có cài đặt tối ưu.”

7. Xử lý sự cố thường gặp với Rơ le nhiệt NXR-100
🔄

Dù Rơ le nhiệt Chint NXR-100 được
biết đến với độ tin cậy cao, nhưng vẫn có thể gặp một số vấn đề trong quá
trình sử dụng. Dưới đây là các sự cố thường gặp và cách khắc
phục:

7.1. Rơ le tự ngắt không đúng thời điểm:


• Nguyên
  nhân có thể: Cài đặt dòng điện không phù hợp, động cơ hoạt
  động quá tải, môi trường quá nóng



• Giải
  pháp: Kiểm tra và điều chỉnh lại giá trị dòng điện bảo vệ, đảm
  bảo động cơ không bị quá tải, cải thiện hệ thống làm mát cho tủ
  điện

7.2. Không thể reset rơ le sau khi ngắt:


• Nguyên
  nhân có thể: Động cơ vẫn trong tình trạng quá tải, bimetal
  chưa nguội, cơ cấu reset bị hỏng



• Giải
  pháp: Chờ 2-3 phút để bimetal nguội, khắc phục tình trạng quá
  tải của động cơ trước khi reset, kiểm tra và thay thế nếu cơ cấu reset bị
  hỏng

7.3. Rơ le không ngắt khi động cơ quá tải:


• Nguyên
  nhân có thể: Cài đặt dòng điện quá cao, kết nối không đúng,
  thiết bị bị hỏng



• Giải
  pháp: Kiểm tra lại cài đặt dòng điện, xác minh kết nối điện
  đúng quy cách, thay thế thiết bị nếu cần thiết

Việc bảo trì định kỳ Rơ le nhiệt
NXR-100 sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và đảm bảo
tuổi thọ lâu dài cho thiết bị.

8. Chi phí đầu tư và hiệu quả kinh tế 💰

Khi cân nhắc đầu tư vào Rơ le nhiệt NXR-100 55A-70A
Chint, các kỹ sư và doanh nghiệp thường quan tâm đến yếu tố
chi phí-hiệu quả:

8.1. Chi phí đầu tư ban đầu:

Rơ le nhiệt Chint NXR-100 có giá
thành hợp lý hơn so với các thương hiệu cao cấp như Schneider, ABB hay
Siemens, nhưng vẫn đảm bảo chất lượng và độ tin cậy tốt. Giá thành trung bình
trên thị trường Việt Nam dao động từ 300.000đ đến 500.000đ tùy theo đại lý
phân phối.

8.2. Chi phí vận hành và bảo trì:

Với tuổi thọ trên 100.000 chu kỳ hoạt động, chi phí bảo trì Rơ
le nhiệt NXR-100 khá thấp. Thiết bị không yêu cầu bảo trì đặc
biệt ngoài việc kiểm tra định kỳ các kết nối và chức năng hoạt
động.

8.3. Lợi ích kinh tế dài hạn:


• Giảm chi
  phí sửa chữa động cơ: Bảo vệ hiệu quả giúp giảm tần suất hỏng
  hóc và chi phí sửa chữa động cơ



• Giảm thời
  gian dừng máy: Phát hiện sớm các vấn đề giúp xử lý kịp thời,
  giảm thời gian dừng sản xuất



• Kéo dài
  tuổi thọ thiết bị: Bảo vệ tốt giúp tăng tuổi thọ cho động cơ
  và thiết bị liên quan

Đối với các doanh nghiệp vừa và nhỏ tại Việt Nam, Rơ
le nhiệt Chint NXR-100 là lựa chọn cân bằng giữa chi phí và
hiệu năng, đặc biệt phù hợp với các ứng dụng công nghiệp vừa và
lớn.

9. Kết hợp Rơ le nhiệt NXR-100 trong hệ thống điện toàn diện
🔌

Để tối ưu hóa hệ thống bảo vệ, Rơ le nhiệt
NXR-100 thường được tích hợp với các thiết bị điện khác
như:


• Công tắc ổ
  cắm để điều khiển nguồn cấp



• Phích
  cắm ổ cắm công nghiệp cho các ứng dụng di động



• Thiết bị đóng
  cắt như contactor và CB



• Dây
  điện chất lượng cao đảm bảo an toàn



• Tủ điện để bảo
  vệ và tổ chức hệ thống

Một hệ thống điều khiển động cơ hoàn chỉnh thường bao
gồm:


1. CB bảo vệ ngắn
   mạch



2. Contactor điều khiển
   đóng/ngắt



3. Rơ le nhiệt NXR-100 bảo
   vệ quá tải



4. Nút nhấn điều
   khiển



5. Đèn báo trạng
   thái

10. So sánh với giải pháp bảo vệ động cơ hiện đại
🚀

Trong kỷ nguyên công nghiệp 4.0, Rơ le nhiệt
NXR-100 đôi khi được so sánh với các giải pháp bảo vệ động cơ
điện tử hiện đại. Mỗi giải pháp đều có ưu và nhược điểm
riêng:

10.1. Rơ le nhiệt truyền thống (NXR-100):

Ưu điểm:


• Độ tin cậy cao, ít bị
  ảnh hưởng bởi nhiễu điện từ



• Chi phí thấp
  hơn



• Dễ lắp đặt và bảo
  trì



• Không yêu cầu nguồn
  điện phụ trợ

Nhược điểm:


• Chức năng bảo vệ hạn
  chế (chủ yếu là quá tải và mất pha)



• Không có khả năng kết
  nối và giám sát từ xa



• Không lưu trữ dữ liệu
  và lịch sử sự cố

10.2. Rơ le bảo vệ động cơ điện tử:

Ưu điểm:


• Chức năng bảo vệ đa
  dạng (quá tải, ngắn mạch, mất pha, thứ tự pha, quá áp, thấp
  áp…)



• Hiển thị thông số và
  lưu trữ dữ liệu



• Kết nối với hệ thống
  SCADA hoặc DCS



• Cài đặt linh hoạt
  hơn

Nhược điểm:


• Chi phí cao hơn đáng
  kể



• Phức tạp hơn trong cài
  đặt và vận hành



• Có thể bị ảnh hưởng bởi
  nhiễu điện từ



• Yêu cầu nguồn điện phụ
  trợ

Đối với các ứng dụng công nghiệp vừa và nhỏ, Rơ le
nhiệt NXR-100 vẫn là giải pháp bảo vệ động cơ chi phí-hiệu quả
tốt nhất. Tuy nhiên, đối với các hệ thống yêu cầu giám sát và bảo vệ phức
tạp, rơ le điện tử có thể là lựa chọn phù hợp hơn.

11. Kết luận và khuyến nghị 📝

Rơ le nhiệt NXR-100 55A-70A Chint là
một giải pháp bảo vệ động cơ tin cậy và hiệu quả về chi phí cho các ứng dụng
công nghiệp. Với thiết kế bền bỉ, dễ lắp đặt và khả năng bảo vệ toàn diện,
thiết bị này đáp ứng tốt nhu cầu của các doanh nghiệp Việt Nam trong việc xây
dựng hệ thống điện an toàn và ổn định.

Để tối ưu hóa việc sử dụng Rơ le nhiệt NXR-100,
chúng tôi khuyến nghị:


• Lựa chọn dòng điện bảo
  vệ phù hợp với động cơ cụ thể



• Kết hợp với các thiết
  bị bảo vệ khác để tạo hệ thống bảo vệ toàn diện



• Thực hiện kiểm tra định
  kỳ để đảm bảo hoạt động ổn định



• Sử dụng các phụ kiện
  chính hãng để đảm bảo tương thích tối đa
