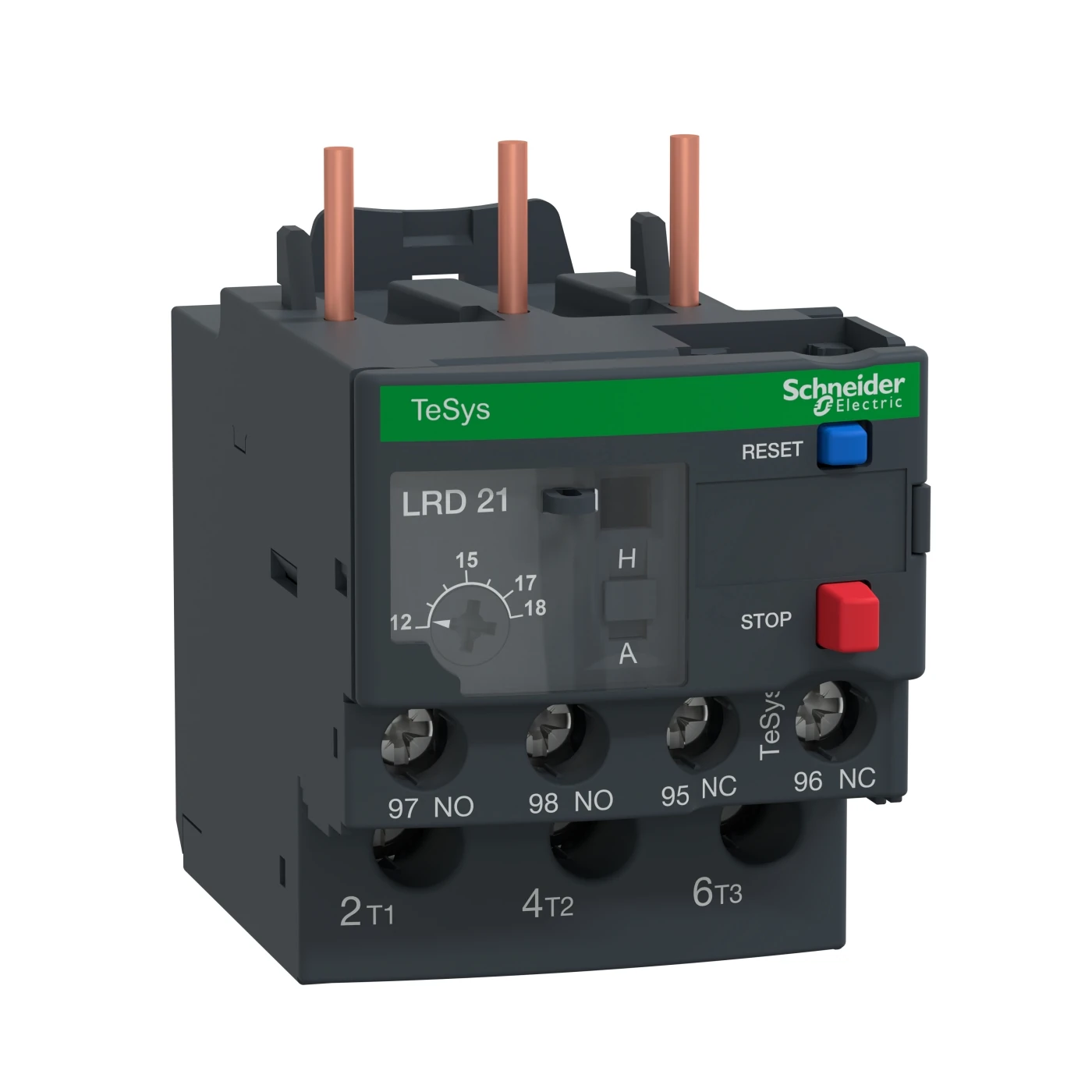

Rơ le nhiệt 12…18A dùng với Contactor LC1D18 … LC1D38 Schneider LRD21 – Hướng dẫn đầy đủ

🔍 Bạn đang tìm hiểu về rơ le nhiệt Schneider LRD21 và cách kết hợp với contactor LC1D? Bài viết này sẽ cung cấp cho bạn thông tin đầy đủ và chi tiết nhất về sản phẩm quan trọng trong hệ thống điện công nghiệp này. Dù bạn là người mới bắt đầu hay chuyên gia trong lĩnh vực điện, bài viết sẽ giúp bạn hiểu rõ về các thông số kỹ thuật, ứng dụng và cách lắp đặt thiết bị một cách hiệu quả nhất. 💡

Tổng quan về Rơ le nhiệt Schneider LRD21 và Contactor LC1D 🔋

Rơ le nhiệt LRD21 là một trong những sản phẩm nổi bật của Schneider Electric – thương hiệu hàng đầu trong lĩnh vực thiết bị điện. Đây là thiết bị bảo vệ quá tải nhiệt được thiết kế đặc biệt để làm việc với dòng contactor LC1D18 đến LC1D38, đảm bảo an toàn cho động cơ và hệ thống điện công nghiệp.

Sản phẩm này thuộc dòng TeSys Deca – dòng sản phẩm cao cấp của Schneider Electric, được sử dụng rộng rãi trong các hệ thống điều khiển động cơ công nghiệp, từ nhà máy sản xuất đến các công trình xây dựng lớn. 🏭

Đặc điểm kỹ thuật của Rơ le nhiệt Schneider LRD21 ⚙️

Hiểu rõ thông số kỹ thuật là yếu tố quan trọng để lựa chọn và sử dụng đúng sản phẩm. Dưới đây là những đặc điểm nổi bật của rơ le nhiệt LRD21:

• Dải dòng điện điều chỉnh: 12A đến 18A
• Tiếp điểm: 1NO + 1NC (1 thường mở và 1 thường đóng)
• Tương thích: Contactor LC1D18 đến LC1D38
• Cấp bảo vệ: IP20
• Nhiệt độ hoạt động: -20°C đến +60°C
• Cấp độ bảo vệ quá tải: Class 10A

Rơ le nhiệt LRD21 được thiết kế với cơ chế bảo vệ động cơ toàn diện, giúp ngăn chặn các nguy cơ hư hỏng do quá tải nhiệt, đảm bảo tuổi thọ và hiệu suất hoạt động của động cơ. 🛡️

“Việc lựa chọn đúng rơ le nhiệt với dải dòng điện phù hợp sẽ giúp bảo vệ động cơ hiệu quả và tiết kiệm chi phí bảo trì, sửa chữa đáng kể.”

Contactor LC1D18 đến LC1D38: Thông số và ứng dụng 🔌

Để hiểu rõ hơn về hệ thống đồng bộ giữa rơ le nhiệt và contactor, cần nắm vững các thông số của dòng contactor LC1D mà LRD21 được thiết kế để làm việc cùng:

LC1D18 – Contactor 18A

• Dòng định mức: 18A
• Công suất động cơ tương ứng: Khoảng 7.5kW (ở 400V AC)
• Điện áp cuộn dây: Thường là 24V DC (có nhiều lựa chọn khác)
• Tiếp điểm phụ: Tùy chọn với các cấu hình khác nhau

LC1D38 – Contactor 38A

• Dòng định mức: 38A
• Công suất động cơ tương ứng: Khoảng 18.5kW (ở 400V AC)
• Đa dạng điện áp cuộn dây: 24V DC, 110V AC, 220V AC và nhiều lựa chọn khác
• Khả năng lắp đặt: Có thể lắp đặt trực tiếp với rơ le nhiệt LRD21 ở phía đầu ra

Dòng contactor LC1D được thiết kế với độ bền cao và hiệu suất ổn định, phù hợp với các ứng dụng công nghiệp yêu cầu độ tin cậy cao. 🏆

Lý do nên sử dụng bộ kết hợp LRD21 với LC1D 🤔

Việc kết hợp rơ le nhiệt LRD21 với contactor LC1D mang lại nhiều lợi ích vượt trội:

1. Bảo vệ toàn diện: Ngăn chặn hư hỏng động cơ do quá tải nhiệt
2. Thiết kế đồng bộ: Hai thiết bị được thiết kế để làm việc cùng nhau, đảm bảo sự tương thích hoàn hảo
3. Lắp đặt dễ dàng: Có thể lắp đặt trực tiếp rơ le nhiệt vào contactor mà không cần dây nối phức tạp
4. Tiết kiệm không gian: Thiết kế nhỏ gọn giúp tiết kiệm không gian trong tủ điện
5. Độ tin cậy cao: Sản phẩm từ Schneider Electric đảm bảo chất lượng và độ ổn định

Cách lắp đặt và kết nối LRD21 với contactor LC1D 🛠️

Việc lắp đặt đúng cách sẽ đảm bảo hiệu quả hoạt động và an toàn cho hệ thống. Dưới đây là các bước cơ bản:

Các bước lắp đặt

1. Đảm bảo ngắt nguồn điện hoàn toàn trước khi lắp đặt
2. Gắn contactor LC1D vào ray DIN hoặc tấm lắp đặt
3. Lắp rơ le nhiệt LRD21 trực tiếp vào mặt dưới của contactor
4. Đảm bảo kết nối chắc chắn giữa hai thiết bị
5. Kết nối dây động lực qua rơ le nhiệt đến động cơ
6. Đấu nối mạch điều khiển theo sơ đồ
7. Điều chỉnh dòng điện định mức trên rơ le nhiệt phù hợp với dòng định mức của động cơ

“Luôn điều chỉnh dòng định mức trên rơ le nhiệt bằng khoảng 1.05-1.1 lần dòng định mức của động cơ để đảm bảo bảo vệ hiệu quả mà không gây tác động không mong muốn.”

So sánh LRD21 với các loại rơ le nhiệt khác trong dòng LRD 📊

Để lựa chọn đúng sản phẩm cho nhu cầu cụ thể, việc hiểu rõ sự khác biệt giữa các model là rất quan trọng:

Lựa chọn rơ le nhiệt phù hợp dựa trên dòng định mức của động cơ sẽ giúp tối ưu hóa hiệu quả bảo vệ và tuổi thọ hệ thống. 📈

Các ứng dụng thực tế của bộ kết hợp LRD21 và LC1D18-38 🏭

Bộ kết hợp này được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau:

• Hệ thống bơm nước: Bảo vệ động cơ bơm khỏi quá tải
• Dây chuyền sản xuất: Điều khiển và bảo vệ các động cơ trong dây chuyền
• Hệ thống HVAC: Điều khiển quạt, máy nén trong hệ thống điều hòa công nghiệp
• Máy công cụ: Bảo vệ động cơ trong các máy CNC, máy tiện, máy phay
• Hệ thống băng tải: Điều khiển động cơ băng tải và bảo vệ khỏi quá tải

Câu hỏi thường gặp về Rơ le nhiệt LRD21 ❓

1. Rơ le nhiệt LRD21 có thể sử dụng với loại contactor nào?

Rơ le nhiệt LRD21 được thiết kế đặc biệt để làm việc với các contactor Schneider dòng LC1D18 đến LC1D38. Đây là sự kết hợp tối ưu đảm bảo khả năng bảo vệ hiệu quả cho động cơ.

2. Làm thế nào để điều chỉnh dòng điện trên LRD21?

Bạn có thể điều chỉnh dòng điện trên LRD21 bằng cách sử dụng núm xoay ở mặt trước của thiết bị. Điều chỉnh dòng điện định mức bằng khoảng 1.05-1.1 lần dòng định mức của động cơ cần bảo vệ.

3. Khi nào cần thay thế rơ le nhiệt LRD21?

Bạn nên xem xét thay thế LRD21 trong các trường hợp sau: khi rơ le thường xuyên nhảy mà không có dấu hiệu quá tải thực tế, khi nút reset không hoạt động đúng, hoặc khi có dấu hiệu hư hỏng vật lý như vết nứt, cháy xém.

4. LRD21 có thể lắp đặt ở vị trí nào trong tủ điện?

LRD21 nên được lắp đặt trực tiếp dưới contactor LC1D tương ứng, tại vị trí có thông gió tốt trong tủ điện để đảm bảo khả năng tản nhiệt hiệu quả, tránh ảnh hưởng đến độ chính xác của cảm biến nhiệt.

Hướng dẫn bảo trì và xử lý sự cố 🔧

Để đảm bảo tuổi thọ và hiệu suất của thiết bị, việc bảo trì định kỳ là rất quan trọng:

Bảo trì định kỳ

• Kiểm tra độ chặt của các kết nối điện mỗi 6 tháng
• Làm sạch bụi bẩn trên bề mặt thiết bị
• Kiểm tra nút test/reset định kỳ
• Đảm bảo nhiệt độ môi trường xung quanh nằm trong giới hạn cho phép

Xử lý sự cố thường gặp

Kết luận 📝

Rơ le nhiệt Schneider LRD21 khi kết hợp với contactor LC1D18 đến LC1D38 tạo nên giải pháp bảo vệ động cơ toàn diện và hiệu quả. Với dải dòng điều chỉnh 12-18A, sản phẩm này phù hợp với nhiều ứng dụng công nghiệp khác nhau, đặc biệt là các hệ thống sử dụng động cơ có công suất khoảng 5.5-7.5kW ở điện áp 380V.

Việc lựa chọn đúng thiết bị bảo vệ, lắp đặt và bảo trì đúng cách sẽ giúp kéo dài tuổi thọ của động cơ, giảm thiểu thời gian dừng máy không mong muốn, từ đó nâng cao hiệu quả sản xuất và tiết kiệm chi phí vận hành. 💼
