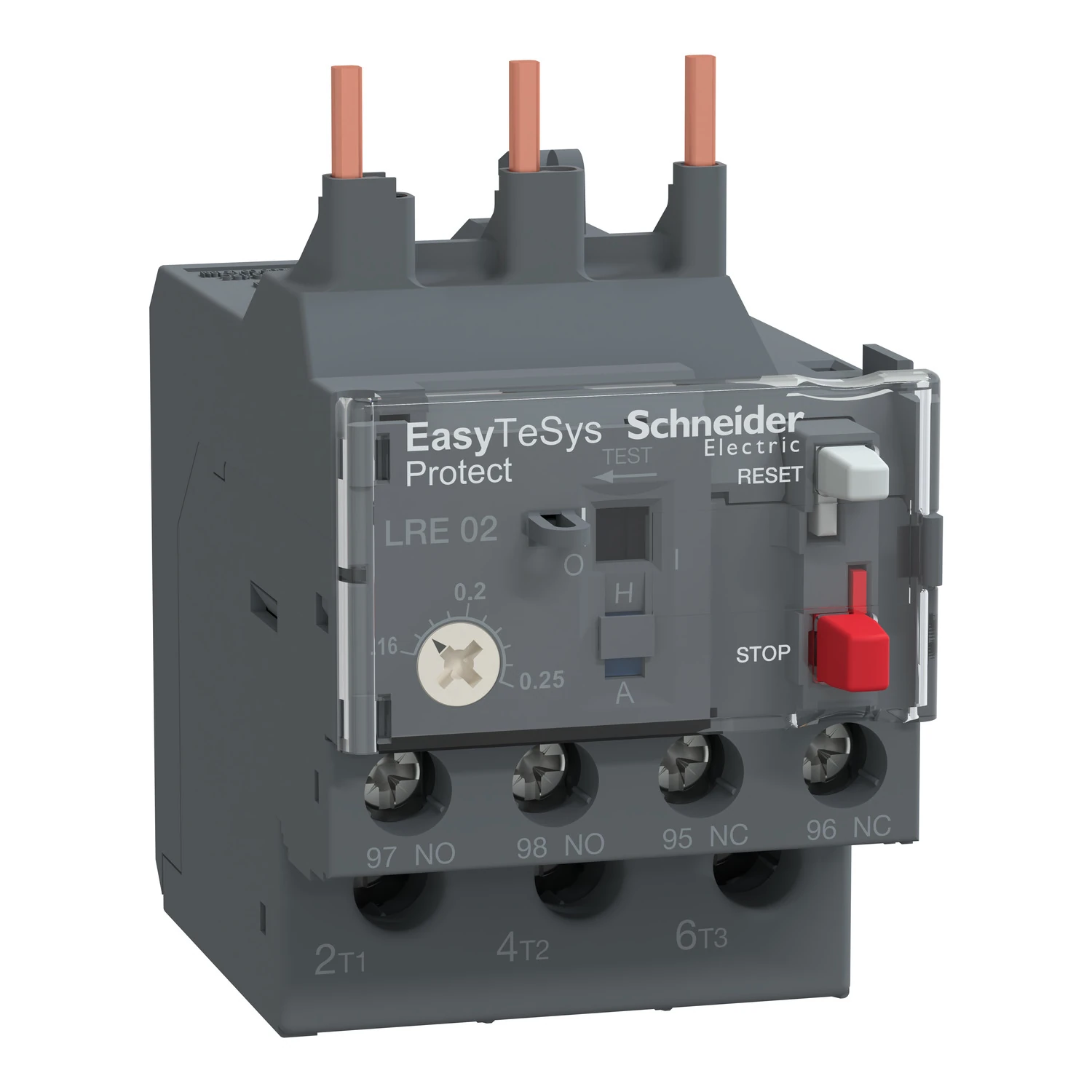

Rơ le nhiệt 0.16…0.25A dùng với Contactor LC1E06 … LC1E38
Schneider LRE02: Hướng dẫn toàn diện 📚⚡

Trong thế giới của thiết bị điện công nghiệp,
rơ le nhiệt đóng vai trò cực kỳ quan trọng trong
việc bảo vệ động cơ và hệ thống điện. Đặc biệt, rơ le nhiệt
Schneider LRE02 với dải dòng điện 0.16…0.25A được thiết kế
để làm việc hoàn hảo với các contactor LC1E06 đến LC1E38 là một sản phẩm
không thể thiếu trong nhiều hệ thống công nghiệp. Hãy cùng tìm hiểu chi tiết
về thiết bị quan trọng này! 🔍

1. Tổng quan về Rơ le nhiệt Schneider LRE02
🌟

Rơ le nhiệt LRE02 là thiết bị bảo vệ
quá tải cho động cơ điện được sản xuất bởi Schneider Electric – thương hiệu
hàng đầu trong lĩnh vực thiết bị điện. Với dải dòng điện điều chỉnh từ 0.16A
đến 0.25A, thiết bị này đặc biệt phù hợp khi kết hợp với các
contactor LC1E06 đến LC1E38, tạo thành bộ khởi
động động cơ hoàn chỉnh.

“Rơ le nhiệt là ‘lá chắn’ bảo vệ động cơ điện khỏi những tổn thương
nghiêm trọng do quá tải, giúp kéo dài tuổi thọ của hệ thống và đảm bảo vận
hành an toàn.”

2. Đặc điểm và ưu điểm nổi bật của Rơ le nhiệt Schneider LRE02
✨

2.1. Thông số kỹ thuật chính


• Dải dòng
  điện: 0.16…0.25A



• Cấp bảo
  vệ: IP20



• Phù hợp
  với contactor: LC1E06 đến LC1E38



• Chế độ
  reset: Tự động hoặc thủ công



• Nhiệt độ
  hoạt động: -20°C đến +60°C



• Tiêu
  chuẩn: Đạt chuẩn IEC 60947-4-1

2.2. Ưu điểm vượt trội 🏆


1. Độ tin
   cậy cao: Được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt
   của Schneider Electric.



2. Dễ dàng
   lắp đặt: Chỉ cần gắn trực tiếp vào contactor, không cần dụng
   cụ đặc biệt.



3. Điều
   chỉnh linh hoạt: Có thể điều chỉnh dòng điện trong dải
   0.16-0.25A để phù hợp với nhiều ứng dụng.



4. Hiển thị
   trạng thái: Có đèn báo hiệu trạng thái hoạt động, giúp dễ dàng
   giám sát.



5. Tương
   thích tốt: Hoạt động hiệu quả với dòng contactor LC1E06 đến
   LC1E38.

3. Nguyên lý hoạt động của Rơ le nhiệt Schneider LRE02
🔄

Rơ le nhiệt LRE02 hoạt động dựa trên nguyên lý biến dạng nhiệt của
kim loại. Khi dòng điện qua động cơ vượt quá ngưỡng cài đặt trong một thời
gian nhất định:


1. Dòng điện chạy qua các
   thanh lưỡng kim trong rơ le



2. Nhiệt độ tăng làm lưỡng
   kim biến dạng



3. Khi biến dạng đủ lớn,
   cơ cấu chuyển mạch được kích hoạt



4. Tiếp điểm thường đóng
   mở ra, ngắt mạch điều khiển



5. Contactor nhả ra, ngắt
   nguồn cung cấp cho động cơ

Điều này giúp bảo vệ động cơ khỏi hư hỏng do quá nhiệt – một trong
những nguyên nhân phổ biến nhất gây hỏng động cơ điện trong công nghiệp.
🛡️

4. Ứng dụng thực tế của Rơ le nhiệt Schneider LRE02
🏭

Rơ le nhiệt LRE02 được sử dụng rộng
rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là:


• Hệ thống điều khiển
  động cơ công suất nhỏ



• Máy bơm nước công
  nghiệp



• Quạt thông
  gió



• Băng tải quy mô
  nhỏ



• Máy nén khí mini



• Thiết bị tự động hóa
  trong nhà máy

Với dải dòng điện 0.16…0.25A, thiết bị đặc biệt phù hợp với các
động cơ có công suất từ 40W đến 70W, tùy thuộc vào điện áp sử dụng.
💼

5. So sánh với các loại rơ le nhiệt khác trên thị trường
📊







































































Tính năng	Schneider LRE02	Các sản phẩm tương đương
Dải dòng điện	0.16…0.25A	Thường có dải rộng hơn
Độ tin cậy	Rất cao	Trung bình đến cao
Độ chính xác	±10%	±15% đến ±20%
Thời gian đáp ứng	Nhanh	Thường chậm hơn
Tuổi thọ	10+ năm	5-8 năm
Giá thành	Cao hơn	Thấp đến trung bình

6. Hướng dẫn lắp đặt và cài đặt Rơ le nhiệt LRE02 với Contactor
LC1E 🔧

6.1. Các bước lắp đặt cơ bản


1. Chuẩn
   bị: Đảm bảo tắt nguồn điện hoàn toàn trước khi lắp
   đặt.



2. Gắn
   contactor: Lắp contactor LC1E vào ray DIN hoặc
   panel.



3. Lắp rơ
   le: Gắn rơ le nhiệt LRE02 vào phía dưới
   contactor.



4. Đấu nối
   dây động lực: Đấu dây nguồn vào contactor và từ rơ le nhiệt
   đến động cơ.



5. Đấu mạch
   điều khiển: Đấu tiếp điểm NC của rơ le nhiệt vào mạch điều
   khiển contactor.



6. Điều
   chỉnh dòng điện: Xoay núm điều chỉnh để cài đặt dòng bảo vệ
   phù hợp với động cơ.



7. Kiểm
   tra: Kiểm tra lại toàn bộ đấu nối trước khi cấp
   nguồn.

6.2. Lưu ý quan trọng khi lắp đặt ⚠️


• Đảm bảo dòng điện cài
  đặt phù hợp với dòng định mức của động cơ.



• Kiểm tra đấu nối chắc
  chắn, tránh lỏng lẻo gây phát nhiệt.



• Nên lắp đặt trong tủ
  điện có khả năng tản nhiệt tốt.



• Tránh lắp đặt gần các
  nguồn nhiệt để không ảnh hưởng đến độ chính xác.



• Định kỳ kiểm tra và thử
  nghiệm chức năng bảo vệ.

7. Các lỗi thường gặp và cách khắc phục
🛠️

7.1. Rơ le nhiệt tác động thường xuyên

Nguyên nhân:


• Cài đặt dòng điện quá
  thấp



• Động cơ hoạt động quá
  tải



• Nhiệt độ môi trường quá
  cao

Khắc phục:


• Điều chỉnh lại dòng
  điện cài đặt



• Kiểm tra tải của động
  cơ



• Cải thiện hệ thống làm
  mát

7.2. Rơ le nhiệt không tác động khi quá tải

Nguyên nhân:


• Cài đặt dòng điện quá
  cao



• Rơ le bị
  hỏng



• Đấu nối không
  đúng

Khắc phục:


• Kiểm tra và điều chỉnh
  lại dòng điện



• Thay thế rơ le
  nhiệt



• Kiểm tra lại sơ đồ đấu
  nối

Nếu bạn gặp các vấn đề phức tạp, hãy liên hệ với các chuyên gia
tại Thiết bị điện
VIKI để được hỗ trợ kịp thời. 📞

8. Các sản phẩm liên quan và giải pháp tổng thể
⚙️

Để xây dựng một hệ thống điều khiển động cơ hoàn chỉnh, ngoài
rơ le nhiệt LRE02 và contactor
LC1E, bạn có thể cần thêm các thiết bị sau:


• Thiết bị đóng
  cắt như MCB, MCCB để bảo vệ ngắn mạch



• Tủ điện để lắp
  đặt và bảo vệ các thiết bị



• Dây điện chất
  lượng cao để đấu nối



• Công tắc ổ
  cắm cho mạch điều khiển



• Thiết bị
  điện công nghiệp khác như đồng hồ đo, đèn báo

VIKI cung cấp đầy đủ các thiết bị này, đảm bảo sự tương thích và
hiệu quả cho toàn bộ hệ thống của bạn. 🛒

9. So sánh với PCE F223-6 – Một sản phẩm công nghiệp khác
📋

Mặc dù có công dụng khác nhau, việc so sánh rơ le
nhiệt LRE02 với ổ cắm công nghiệp PCE
F223-6 giúp chúng ta hiểu rõ hơn về các thiết bị điện công
nghiệp:





























































Đặc điểm	Rơ le nhiệt LRE02	Ổ cắm PCE F223-6
Công dụng chính	Bảo vệ quá tải động cơ	Kết nối thiết bị điện di động
Dòng điện định mức	0.16…0.25A	32A
Cấp bảo vệ	IP20	IP44 (chống nước bắn)
Vật liệu vỏ	Nhựa chống cháy	Polyamide 6 (PA6)
Phạm vi nhiệt độ hoạt động	-20°C đến +60°C	-25°C đến +100°C

Cả hai sản phẩm đều là thiết bị điện công nghiệp chất lượng cao
nhưng phục vụ các mục đích khác nhau trong hệ thống điện.
🔌

10. Kết luận và khuyến nghị 🎯

Rơ le nhiệt Schneider LRE02 là một
thiết bị bảo vệ động cơ hiệu quả, đặc biệt khi kết hợp với
contactor LC1E06 đến LC1E38. Với thiết kế chất
lượng và độ tin cậy cao, đây là lựa chọn hàng đầu cho các hệ thống điều khiển
động cơ công nghiệp.

Để đảm bảo hệ thống điện của bạn hoạt động an toàn và hiệu quả,
chúng tôi khuyến nghị:


• Lựa chọn rơ le nhiệt
  phù hợp với dòng điện định mức của động cơ



• Sử dụng các thiết bị
  chính hãng từ Schneider Electric



• Thực hiện bảo trì định
  kỳ cho hệ thống điều khiển động cơ



• Đào tạo nhân viên vận
  hành về cách sử dụng và xử lý sự cố

Hãy liên hệ với Thiết
bị điện VIKI qua Phone/Zalo: 0933320468 – 0948946109
– 0938 461 348 để được tư vấn chi tiết về sản phẩm và giải
pháp phù hợp nhất cho nhu cầu của bạn. 📱
