Khởi động từ
NXC-160 3P 160A 2NO+2NC 220Vac 50/60Hz Chint – Hướng dẫn đầy đủ
✅

Trong thế giới thiết bị điện công
nghiệp, khởi động từ đóng vai trò
không thể thiếu đối với các hệ thống điều khiển động cơ và thiết bị điện công
suất lớn. Hôm nay, chúng ta sẽ cùng tìm hiểu chi tiết về Khởi
động từ NXC-160 3P 160A 2NO+2NC 220Vac 50/60Hz Chint – một sản
phẩm được đánh giá cao về độ tin cậy và hiệu suất trong các ứng dụng công
nghiệp. 🔍

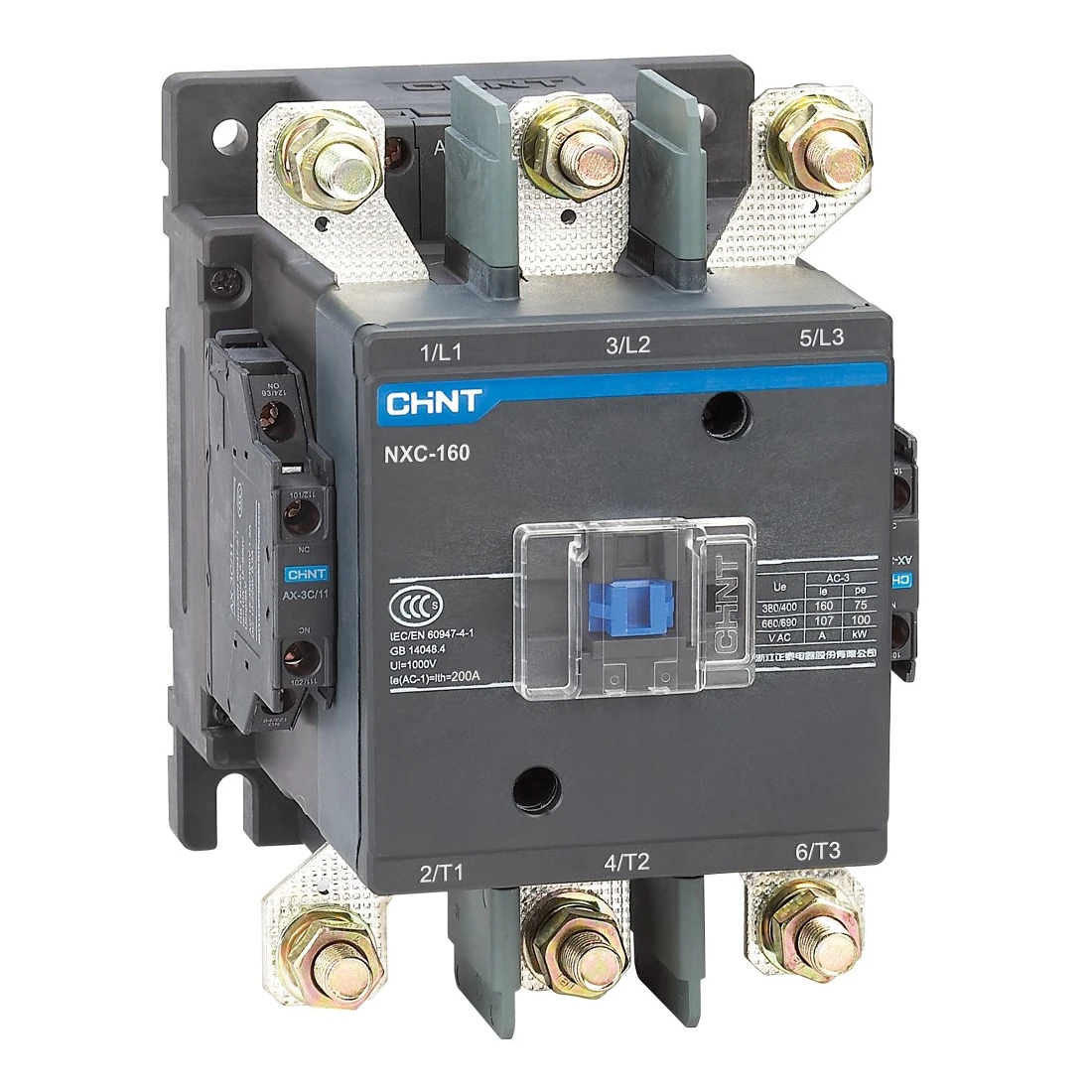

1. Tổng quan về Khởi động từ Chint NXC-160
💡

Khởi động từ NXC-160 của thương hiệu
Chint là contactor 3 pha có dòng điện định mức
160A, được thiết kế đặc biệt để điều khiển động cơ điện và các tải điện công
nghiệp khác. Sản phẩm này hoạt động với điện áp cuộn dây 220V AC và tần số
50/60Hz.

Đặc điểm nổi bật:


• Dòng điện
  hoạt động định mức: 160A



• Số cực
  chính: 3 cực (3P)



• Tiếp điểm
  phụ: 2NO + 2NC (2 thường mở + 2 thường đóng)



• Điện áp
  cuộn dây: 220V AC



• Tần
  số: 50/60Hz



• Điện áp
  cách điện định mức: lên đến 690V



“Khởi động từ Chint
NXC-160 là giải pháp lý tưởng cho việc điều khiển từ xa và khởi động thường
xuyên các động cơ AC công suất lớn trong môi trường công
nghiệp.”

2. Cấu tạo và nguyên lý hoạt động 🔧

Cấu tạo của khởi động từ NXC-160 bao
gồm các phần chính sau:


1. Cuộn dây
   điều khiển: Hoạt động ở điện áp 220VAC, tạo từ trường khi được
   cấp điện



2. Lõi sắt
   từ: Thu hút và tạo lực từ khi cuộn dây được kích
   hoạt



3. Tiếp điểm
   chính: 3 tiếp điểm công suất lớn, chịu dòng điện đến 160A



4. Tiếp điểm
   phụ: 2NO+2NC, dùng cho mạch điều khiển



5. Vỏ bảo
   vệ: Thiết kế chắc chắn, cách điện tốt

Nguyên lý hoạt động của khởi động từ
dựa trên hiện tượng điện từ:

Khi cuộn dây được cấp điện 220VAC, từ trường được tạo ra thu hút
lõi sắt di động, làm các tiếp điểm chính đóng lại, cho phép dòng điện đi qua
các cực chính để cấp nguồn cho tải. Đồng thời, các tiếp điểm phụ cũng thay
đổi trạng thái (NO thành đóng, NC thành mở) để phục vụ mạch điều khiển. Khi
ngắt điện cuộn dây, lò xo đẩy đưa các tiếp điểm về vị trí ban đầu, ngắt mạch
điện. 🔄

3. Ưu điểm nổi bật của Khởi động từ Chint NXC-160
🌟

So với các sản phẩm khác trên thị trường, khởi động
từ Chint NXC-160 có những ưu điểm vượt trội
sau:


• Độ bền
  cao: Thiết kế chịu được hàng triệu chu kỳ
  đóng-ngắt



• Tính ổn
  định: Hoạt động ổn định trong dải nhiệt độ rộng từ -5°C đến
  60°C



• Tiết kiệm
  không gian: Thiết kế nhỏ gọn, dễ dàng lắp đặt



• Khả năng
  chống nhiễu: Được thiết kế để giảm thiểu nhiễu điện
  từ



• Tiêu
  chuẩn quốc tế: Tuân thủ các tiêu chuẩn IEC/EN 60947-1,
  60947-4-1 và 60947-5-1

4. Ứng dụng thực tế của Khởi động từ NXC-160
🏭

Khởi động từ Chint NXC-160 được sử
dụng rộng rãi trong nhiều lĩnh vực công nghiệp:


• Điều
  khiển động cơ: Dùng để khởi động, dừng động cơ công suất
  lớn



• Hệ thống
  máy bơm: Điều khiển các máy bơm công nghiệp trong hệ thống cấp
  nước



• Máy nén
  khí: Điều khiển hoạt động của máy nén trong hệ thống khí
  nén



• Dây
  chuyền sản xuất: Điều khiển các thiết bị trong dây chuyền tự
  động



• Hệ thống
  HVAC: Điều khiển các thiết bị trong hệ thống sưởi và làm mát
  công nghiệp

5. Hướng dẫn lắp đặt Khởi động từ NXC-160
🛠️

Để lắp đặt khởi động từ Chint NXC-160
đúng kỹ thuật, bạn cần tuân thủ các bước sau:


1. Chuẩn
   bị: Ngắt nguồn điện hoàn toàn trước khi lắp
   đặt



2. Vị trí
   lắp đặt: Chọn vị trí khô ráo, thông thoáng, tránh ẩm
   ướt



3. Lắp cố
   định: Sử dụng ray DIN hoặc vít để cố định khởi động
   từ



4. Đấu nối
   dây điện:


   • Dây động lực:
     Kết nối với các cực chính (1-2, 3-4, 5-6)



   • Dây điều khiển:
     Kết nối với cuộn dây (A1, A2)



   • Tiếp điểm phụ:
     Kết nối theo nhu cầu điều khiển







5. Kiểm
   tra: Đảm bảo các kết nối chắc chắn trước khi đóng
   điện



⚠️ Lưu ý
quan trọng: Việc lắp đặt thiết bị điện công nghiệp nên được
thực hiện bởi kỹ thuật viên có chuyên môn để đảm bảo an toàn.

6. Cách kết hợp với thiết bị bảo vệ 🔒

Để tạo hệ thống khởi động an toàn và hiệu quả, khởi
động từ NXC-160 thường được kết hợp với các thiết bị bảo
vệ:


• Rơle
  nhiệt: Bảo vệ động cơ khỏi quá tải



• CB
  (Aptomat): Bảo vệ ngắn mạch và quá tải



• Rơle bảo
  vệ pha: Giám sát điện áp và bảo vệ khi mất
  pha

Việc kết hợp khởi động từ với thiết bị đóng
cắt bảo vệ tạo thành khởi động từ kép (magnetic starter), đảm bảo
an toàn tối đa cho động cơ và hệ thống điện. 🛡️

7. So sánh Khởi động từ NXC-160 với các dòng sản phẩm khác
📊









































































Đặc điểm	Chint NXC-160	Schneider LC1D115	ABB AF146
Dòng điện định mức	160A	115A	146A
Tiếp điểm phụ	2NO+2NC	1NO+1NC	2NO+2NC
Tuổi thọ cơ khí	10 triệu chu kỳ	10 triệu chu kỳ	10 triệu chu kỳ
Giá thành	Kinh tế	Cao	Rất cao
Bảo hành	12 tháng	12 tháng	12 tháng

Như bạn có thể thấy, khởi động từ Chint
NXC-160 cung cấp hiệu suất tương đương với các thương hiệu cao
cấp nhưng ở mức giá cạnh tranh hơn nhiều. 💰

8. Các lỗi thường gặp và cách khắc phục
🔧

Khi sử dụng khởi động từ NXC-160, bạn
có thể gặp một số vấn đề sau:


• Khởi động
  từ không hút:


  • Kiểm tra nguồn
    cấp cho cuộn dây



  • Đo điện áp cuộn
    dây (phải đạt 220VAC)



  • Kiểm tra cuộn
    dây có bị đứt không







• Phát ra
  tiếng ồn lớn khi hoạt động:


  • Kiểm tra lõi
    sắt từ



  • Kiểm tra độ
    chặt của các bu lông







• Tiếp điểm
  bị cháy hoặc hàn dính:


  • Kiểm tra tải có
    vượt quá định mức không



  • Thay thế tiếp
    điểm nếu cần





9. Câu hỏi thường gặp về Khởi động từ NXC-160 ❓

1. Khởi động từ NXC-160 có thể kết hợp với biến tần
không?

✅ Có, khởi động từ NXC-160 có thể kết hợp với biến tần trong các
hệ thống điều khiển tốc độ động cơ phức tạp. Tuy nhiên, cần lưu ý về thông số
kỹ thuật để đảm bảo tương thích.

2. Tuổi thọ trung bình của khởi động từ này là bao
lâu?

✅ Với điều kiện sử dụng bình thường, khởi động từ NXC-160 có tuổi
thọ cơ học khoảng 10 triệu chu kỳ đóng-ngắt và tuổi thọ điện khoảng 1-2 triệu
chu kỳ tùy thuộc vào tải.

3. Có thể sử dụng khởi động từ này cho động cơ công
suất bao nhiêu?

✅ Với dòng điện định mức 160A, khởi động từ NXC-160 phù hợp cho
động cơ 3 pha có công suất đến khoảng 75-90kW (tùy theo điện áp và loại khởi
động).

4. Cách phân biệt khởi động từ chính
hãng?

✅ Khởi động từ Chint chính hãng có logo rõ ràng, ký hiệu nhận dạng
đầy đủ, hoàn thiện tốt, và đi kèm phiếu bảo hành của nhà phân phối chính
thức.

10. Mua Khởi động từ NXC-160 chính hãng ở đâu?
🛒

Để mua khởi động từ Chint NXC-160 3P
160A chính hãng với giá tốt nhất, bạn có thể liên hệ với Thiết bị điện VIKI – nhà
phân phối thiết bị điện uy tín tại TP.HCM:


• 📞
  Hotline/Zalo: 0933 320 468 – 0948 946 109 – 0938
  461 348



• 🏢
  Địa chỉ: 37C, Đường số 1, Phường Long Trường, TP
  Thủ Đức, TP.HCM



• 🌐
  Website: https://vikivn.com.vn/

VIKI chuyên cung cấp các thiết bị
điện công nghiệp chất lượng cao, bao gồm công tắc ổ cắm,
dây điện,
tủ điện,
đèn LED và
đèn trang
trí với đa dạng mẫu mã, giá cạnh tranh. 🛍️

Kết luận 📝

Khởi động từ Chint NXC-160 3P 160A 2NO+2NC 220Vac
50/60Hz là thiết bị điện công nghiệp chất lượng cao, đáp ứng
các tiêu chuẩn quốc tế và phù hợp cho nhiều ứng dụng công nghiệp đòi hỏi độ
tin cậy cao. Với thiết kế bền bỉ, khả năng chịu tải tốt và giá thành cạnh
tranh, sản phẩm này là lựa chọn lý tưởng cho các kỹ sư và nhà thầu điện trong
các dự án công nghiệp.
